Bộ Chuyển Đổi Phễu Timemore Sculptor 064/064s

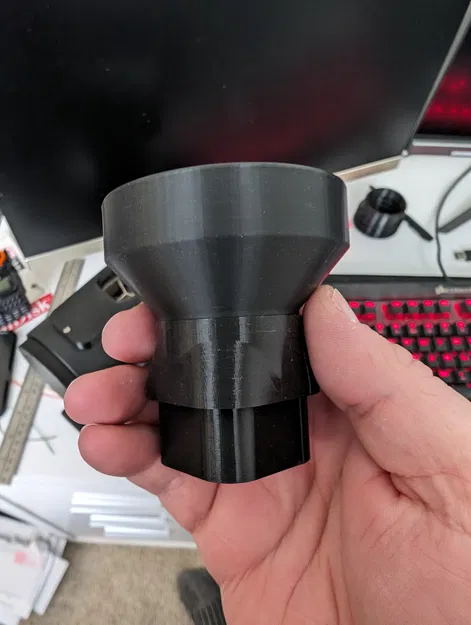

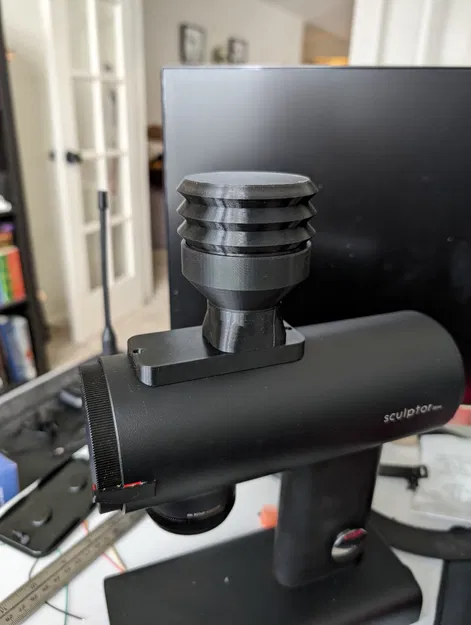

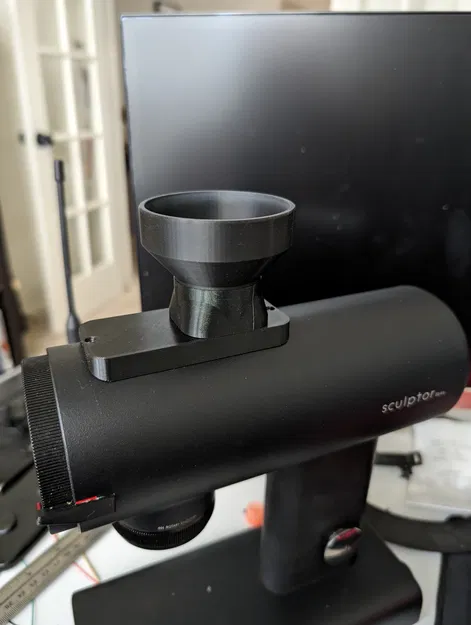

Đây là một bộ chuyển đổi cho phép gắn bất kỳ phễu nào có đường kính 35mm vào máy xay Timemore Sculptor. Tôi đã thiết kế nó để phù hợp với mẫu này của Jkim_makes, nhưng nó cũng có thể phù hợp với các phễu khác dành cho máy xay kiểu XeoLeo, như cái bằng nhôm này từ AliExpress.

Hy vọng hình ảnh sẽ tự giải thích được.

CẬP NHẬT 24/01/24: Tôi đã lại thay đổi bộ chuyển đổi phễu bên trong, và thêm lại phần dốc, và thêm một khe để luồn một đoạn filament vào, để cố định bộ chuyển đổi phễu bên trong vào tấm adapter. Lý do là qua thử nghiệm, tôi phát hiện ra rằng "bộ phận chống ngón tay" thực sự giúp điều chỉnh dòng chảy của hạt cà phê để có độ xay đồng đều. Vì vậy, nó là BẮT BUỘC.

Cài đặt In:

Chất liệu

PETG

Tường

Tối thiểu 4

Lõi

~40%

Giá đỡ

Nếu muốn, ở các lỗ vít âm

Mẹo:

• In Bộ chuyển đổi phễu bên trong với đầu vuông hướng lên trên
• In Tấm adapter với mặt cong hướng lên trên

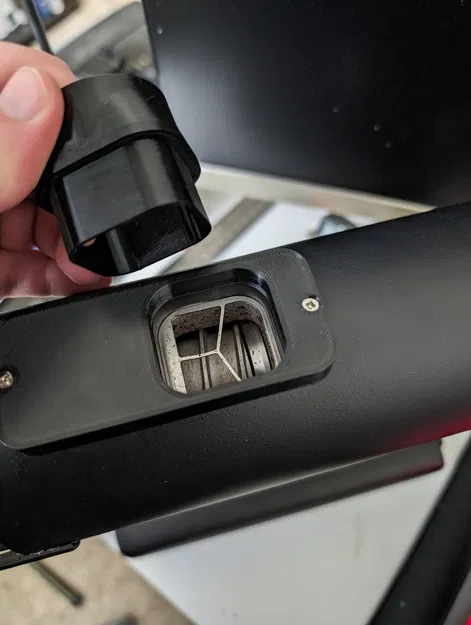

• Một số dung sai đã được tích hợp vào khu vực Bộ chuyển đổi phễu bên trong lắp vào tấm adapter, vì vậy để đạt được độ khít chặt, điều cần thiết cho hoạt động đúng của máy xay, hãy quấn vài vòng băng Kapton hoặc băng mỏng tương tự để đạt được độ bám tốt.

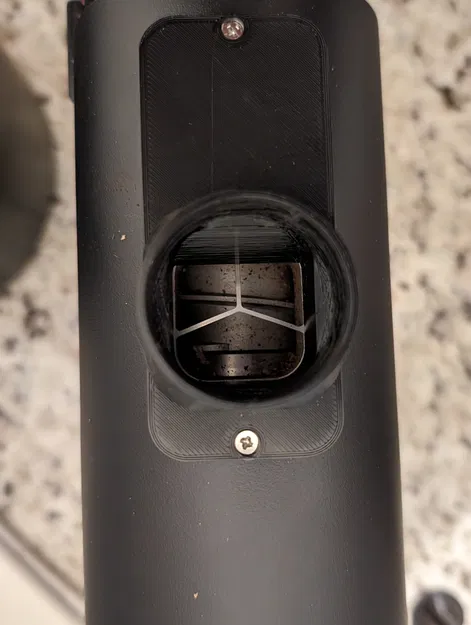

• Đảm bảo phần lớn hơn của "bộ phận chống ngón tay" hướng về phía trước máy xay, nơi phần bên trong dốc của bộ chuyển đổi phễu bên trong sẽ che phần gờ mà nó tạo ra.



• Sau khi lắp bộ chuyển đổi phễu bên trong vào tấm adapter, lấy một đoạn filament và luồn nó qua lỗ trên tấm adapter, sau đó cắt tỉa các đầu cho bằng phẳng. Nó nên được lắp chặt, vì vậy có thể cần dùng kìm để đẩy nó qua.
