Hộp đựng dữ liệu hiển thị Perfect Flite Field

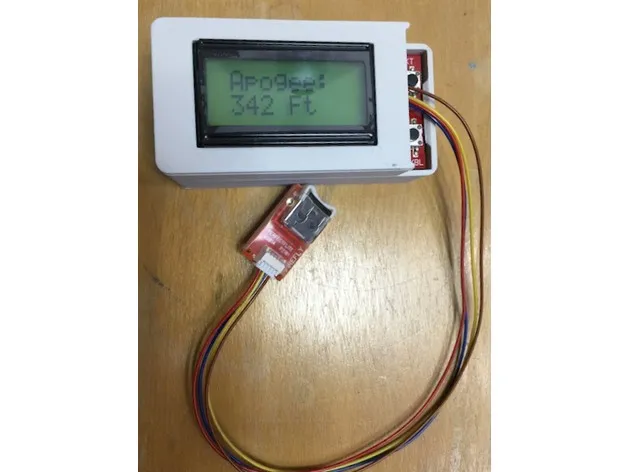

Một trường hợp cho Perfect Flite Field Data Display từ Perfect Flite, nhà sản xuất đồng hồ altimeter cho tên lửa mô hình.

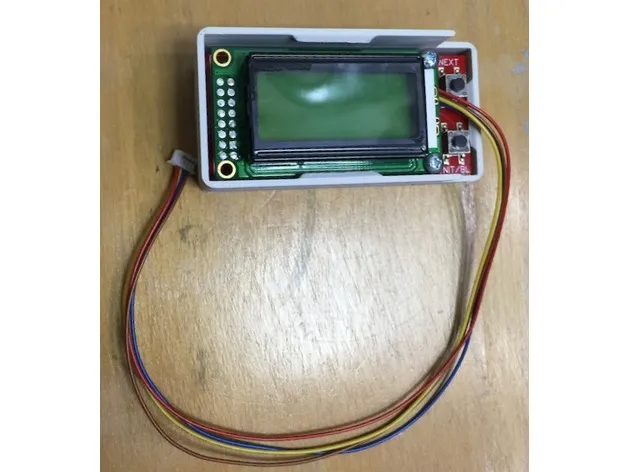

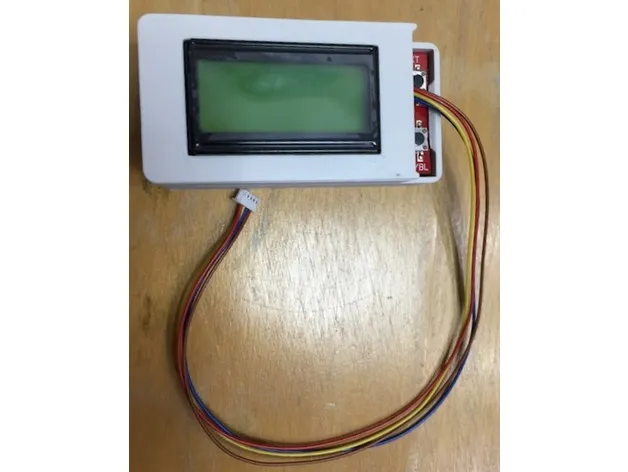

Trường hợp này có nắp khớp snap fit và giữ cho các nút và kết nối được lộ ra để dễ sử dụng.

Thiết kế của trường hợp này được lấy cảm hứng từ và dựa trên một hướng dẫn Adafruit Layer by Layer Fusion 360 về thiết kế các trường hợp snap fit.

Tệp Fusion 360 được bao gồm nếu bạn muốn thực hiện các sửa đổi.

Ghé thăm MacModeler, blog của tôi thảo luận về nhiều loại mô hình phong phú.

Cài đặt In

Thương hiệu máy in:

Prusa

Máy in:

i3 MK3

Rafts:

Không

Hỗ trợ:

Không

Độ phân giải:

0.15 mm

Infill:

15%

Thương hiệu filament:

MeltInk

Màu filament:

xám mát

Vật liệu filament:

PLA/PHA

Ghi chú:

Xem MeltInk3D để biết filament đã sử dụng.

Tôi đã sử dụng PLA nhưng có thể dễ dàng in với các vật liệu khác.

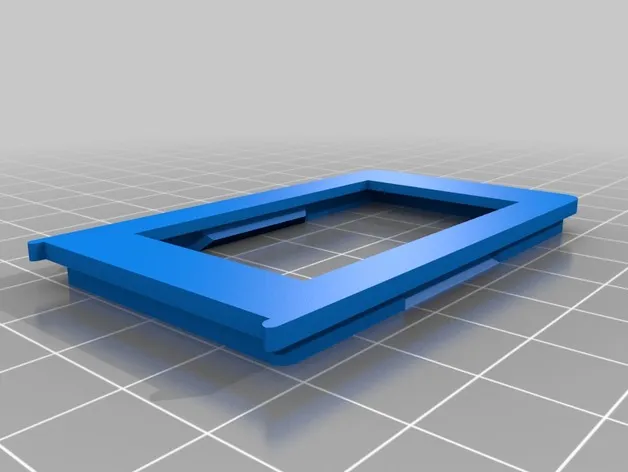

Bạn sẽ cần lật nắp lại để nằm phẳng khi in mà không cần hỗ trợ.

Sau khi In

Sử dụng trường hợp

Trường hợp này vừa khít một chút cố ý. Nếu bạn muốn khít hơn, hãy điều chỉnh tệp Fusion 360. Bạn sẽ cần tách nhẹ các bên của trường hợp để tháo nắp ra.

Cách tôi thiết kế điều này

Ghé thăm các hướng dẫn Layer by Layer Fusion 360 từ Adafruit để biết nhiều hướng dẫn tuyệt vời về thiết kế các trường hợp cho các dự án điện tử.

Được đăng lần đầu trên Thingiverse.com bởi MacModeler vào ngày 1 tháng 3 năm 2019.
