Hộp Đựng Đồ Văn Phòng Hình Rùa

Tổng hợp

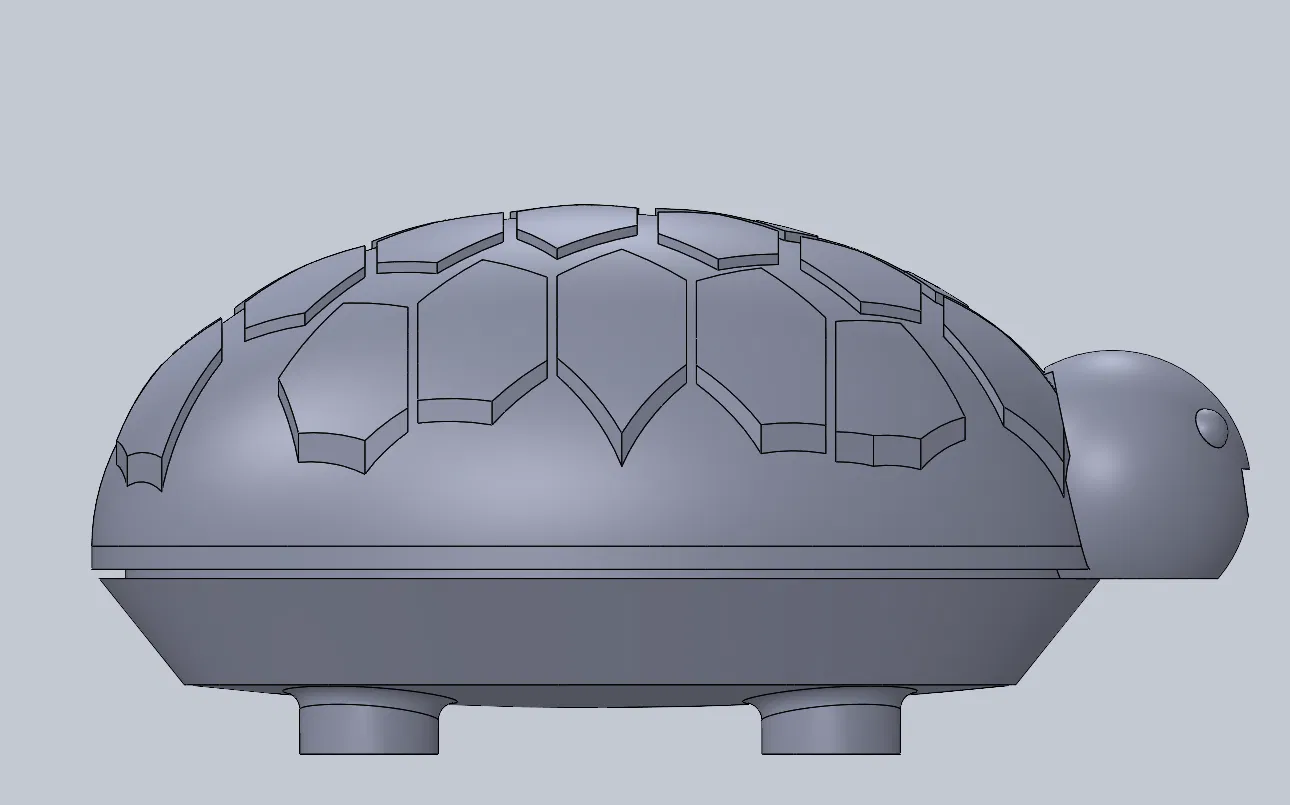

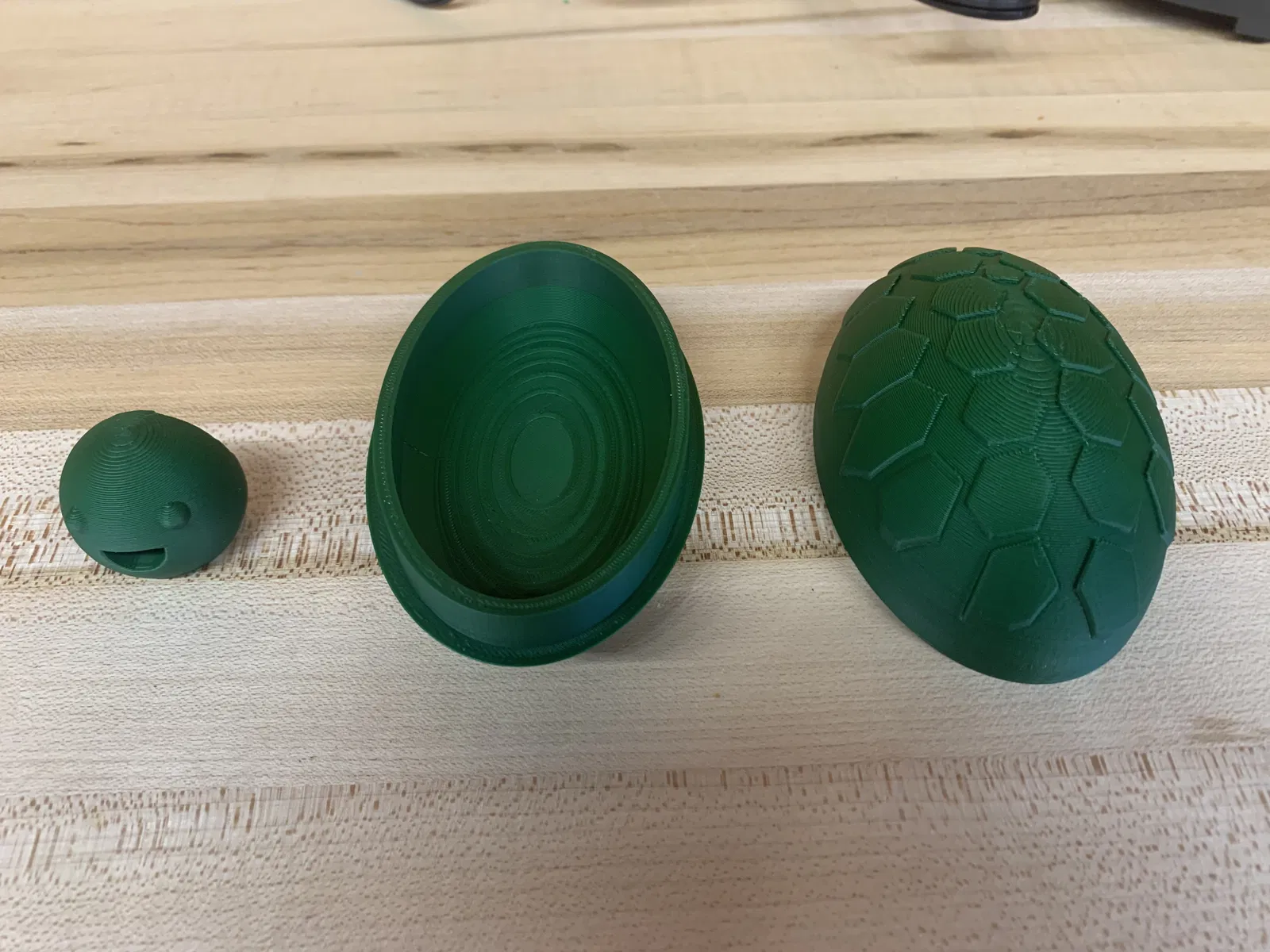

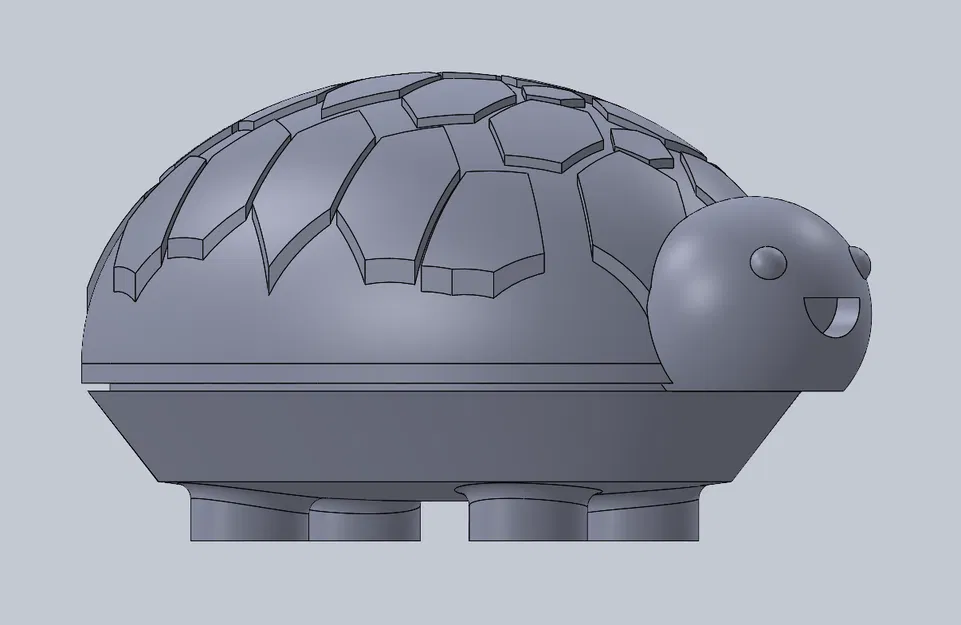

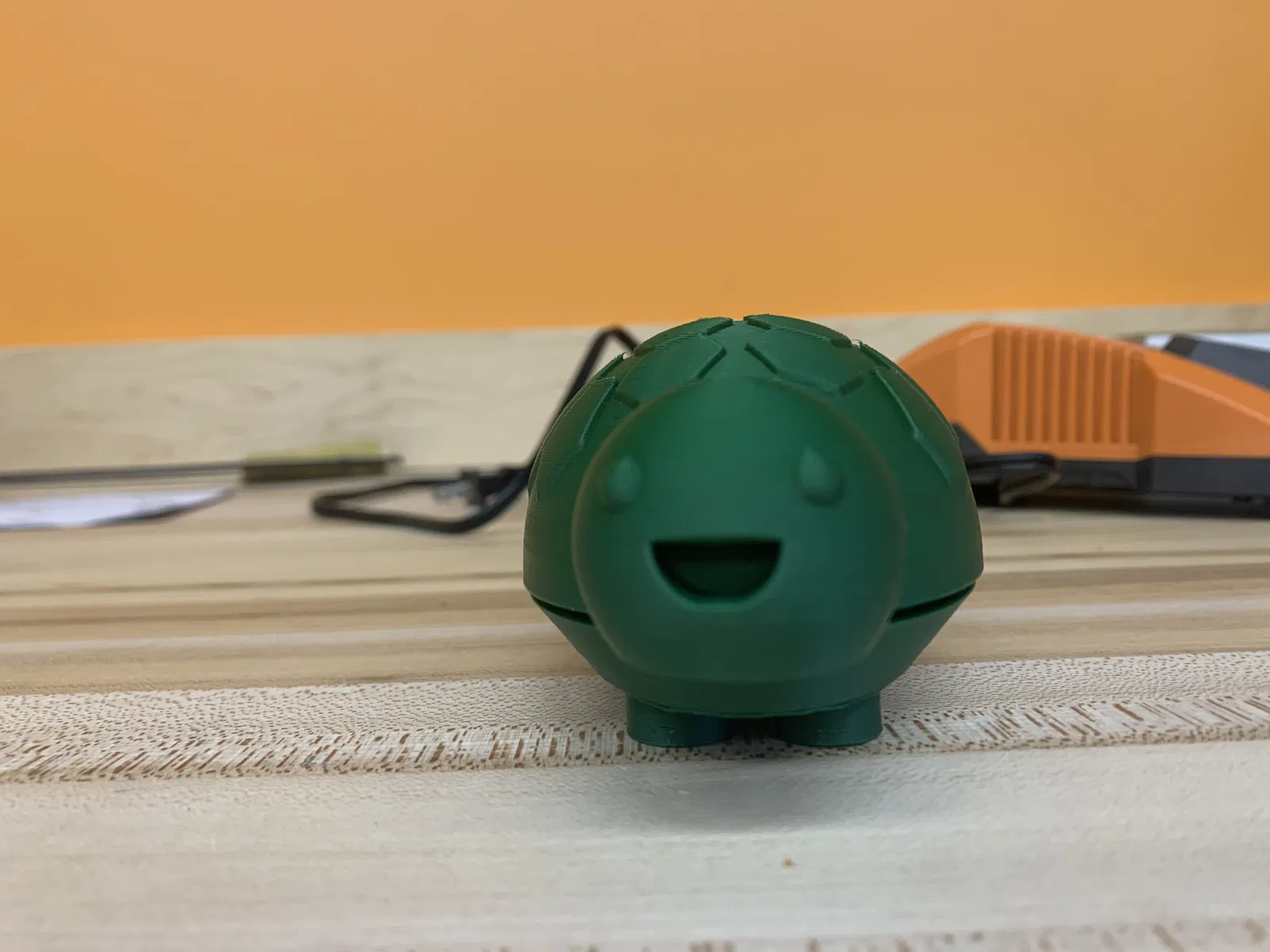

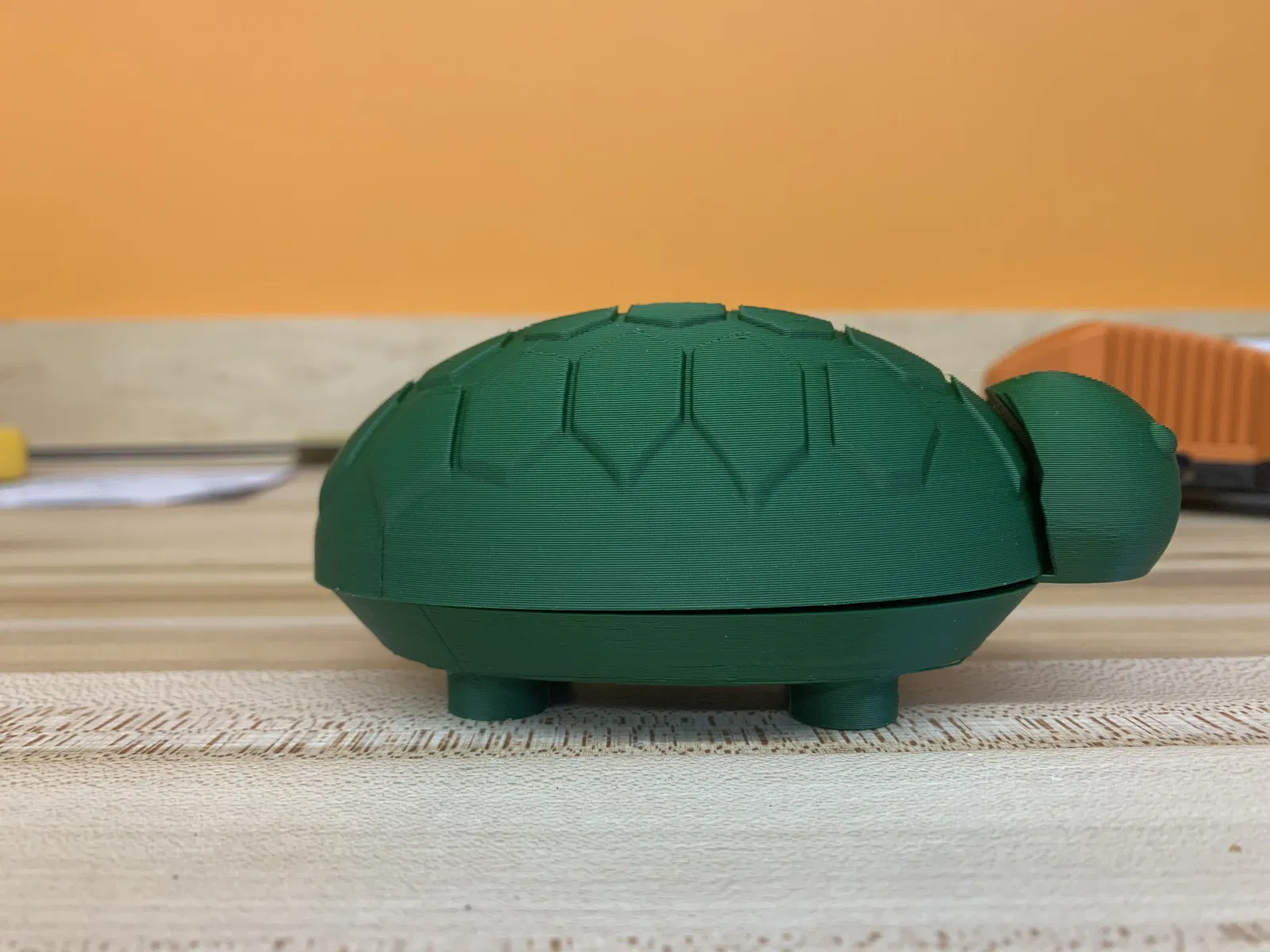

Chiếc hộp đa năng hình con rùa này rất lý tưởng để sắp xếp đồ đạc trong văn phòng, nhà cửa hoặc làm vật trang trí. Kích thước 7cm x 12.5cm x 6cm, chiếc hộp này là một điểm nhấn tuyệt vời cho bàn làm việc, có thể đựng vừa kẹp giấy, dây thun, tiền xu và các vật dụng lặt vặt khác. Chiếc hộp gồm ba phần.

Lắp ráp

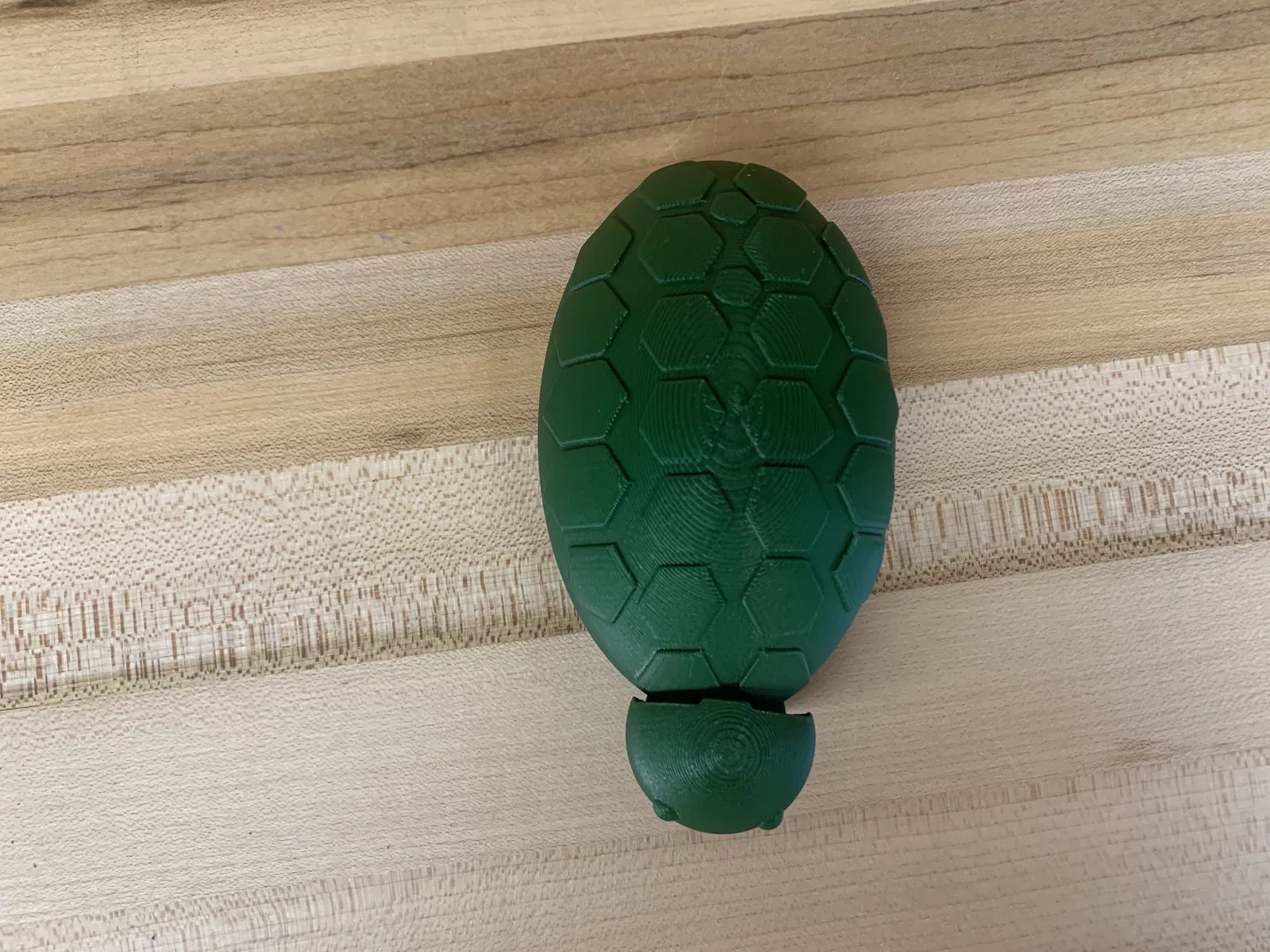

1. Đặt phần nắp lên trên phần đế.

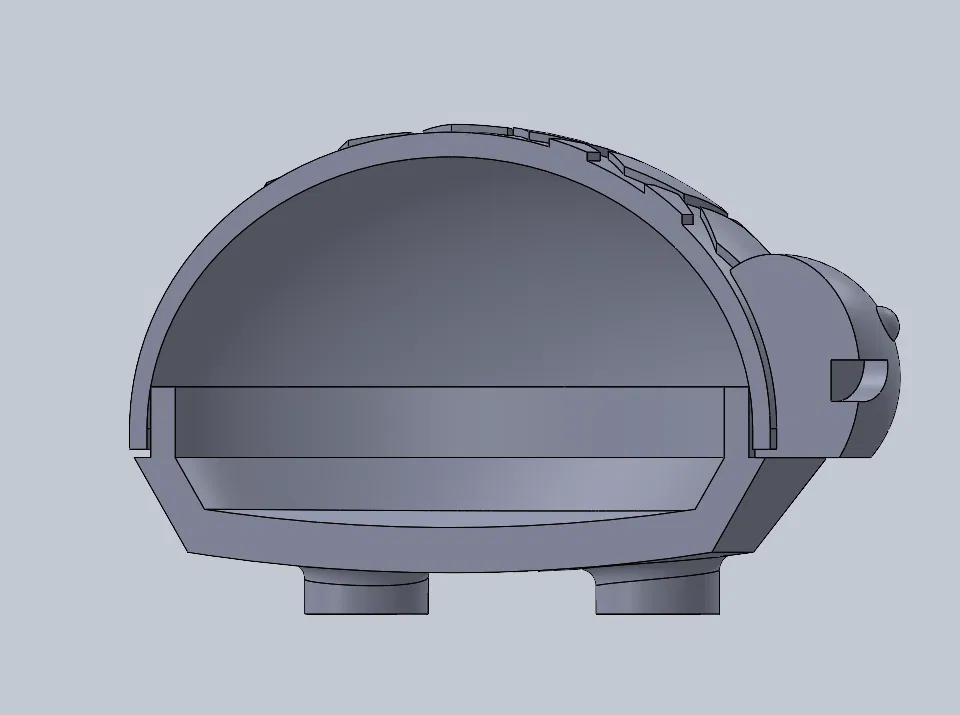

2. Nhấc nhẹ phần nắp lên để tạo khoảng trống, sau đó gắn phần đầu rùa vào.

Kế hoạch bài học

Tôi và bạn tôi đã cùng nhau chế tạo chiếc hộp đựng đồ văn phòng hình con rùa này cùng với hai món đồ trang trí hình con vật khác như một phần của khóa học kỹ thuật và thiết kế của trường. Mục tiêu là lấy những vật dụng văn phòng và đồ dùng tổ chức thông thường, sau đó thêm vào đó một chút sáng tạo với chủ đề riêng của chúng tôi (chúng tôi chọn động vật) và phát triển kỹ năng tổ chức và phối hợp nhóm. Mỗi thành viên trong nhóm đã cùng làm việc trên cả ba mô hình cùng lúc trong phần mềm mô hình hóa 3D Solidworks, và tiến độ được theo dõi trong một bảng tính chung. Tài khoản Printables của bạn tôi là @AriG44_130643 3 (tôi cũng đã đính kèm các tệp 3mf cho các vật dụng văn phòng hình con vật khác của chúng tôi ở đây nếu bạn tò mò).

Bạn có thể xem cách tạo hộp đựng đồ này trong Solidworks trong tệp PDF đính kèm!

Lựa chọn/Thay đổi Thiết kế

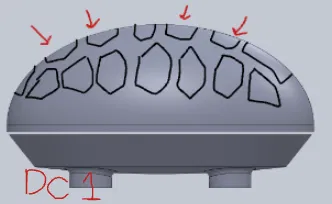

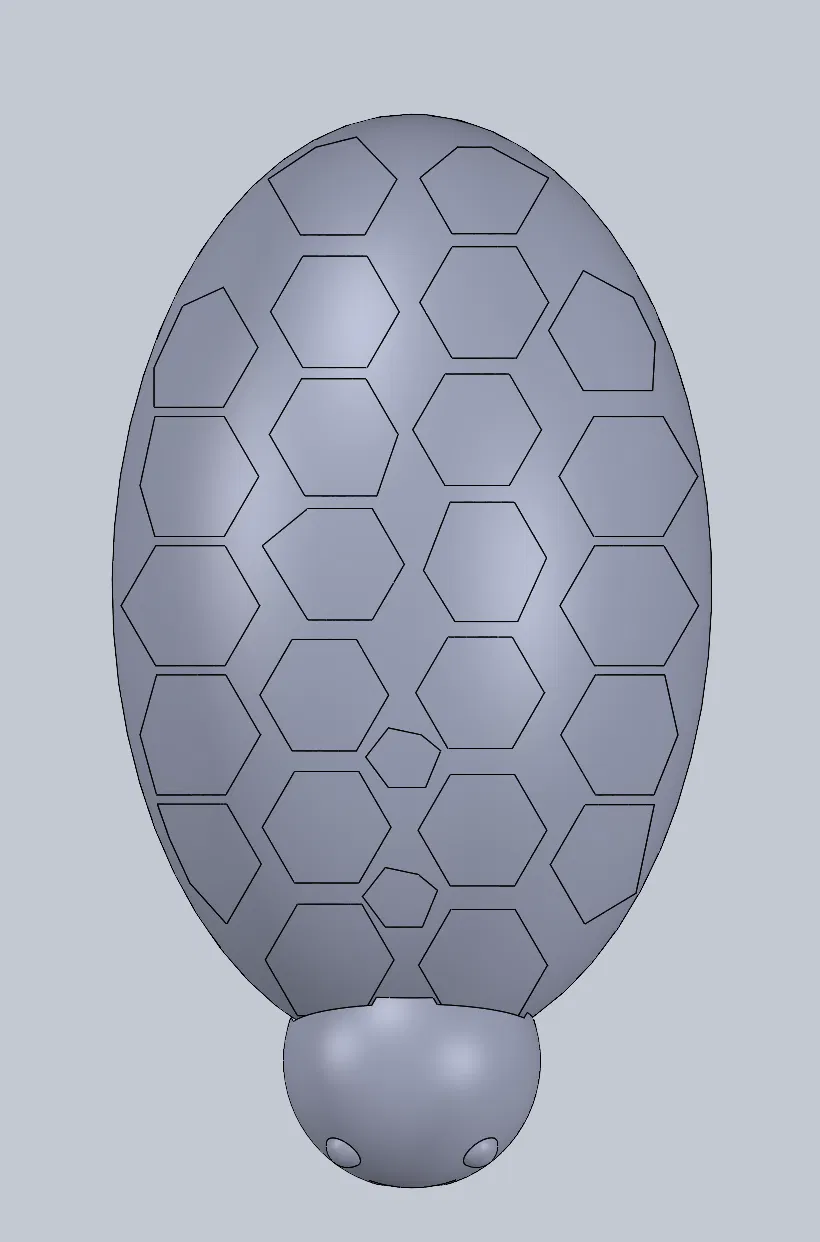

1. Thay đổi đầu tiên chúng tôi thực hiện so với thiết kế ban đầu là làm cho họa tiết lục giác trên mai rùa nhô ra thay vì lõm vào. Thiết kế ban đầu của chúng tôi sẽ trông giống như thế này, với các vảy rùa trông giống như những lỗ hoặc chỗ lõm trên mai. (xem DC 1) Việc thay đổi để các vảy rùa nhô ra khỏi mai đã thể hiện khía cạnh con rùa của chiếc hộp tốt hơn nhiều.

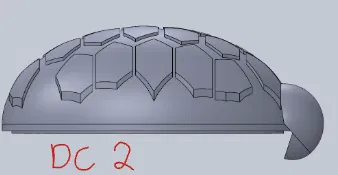

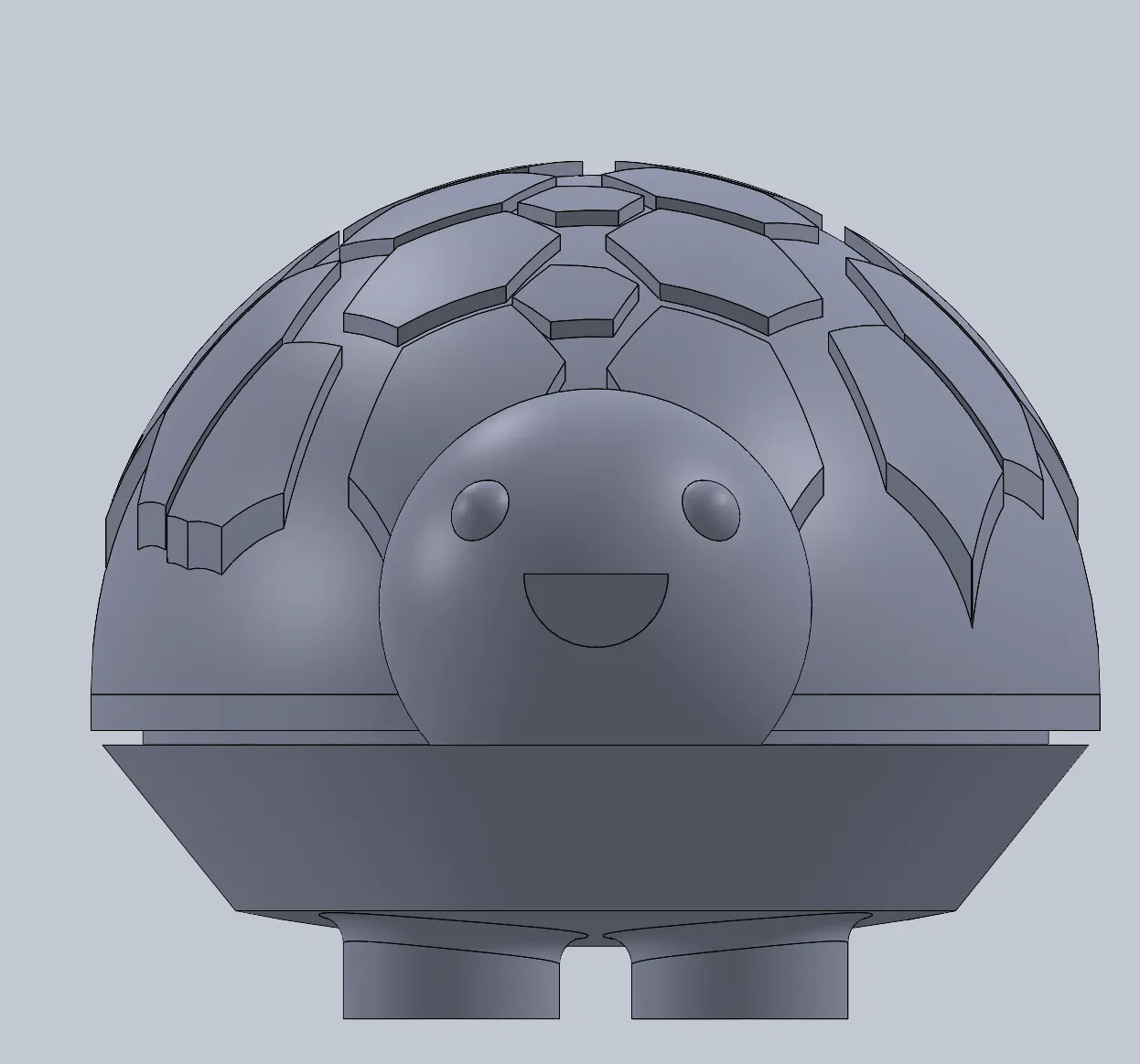

2. Thay đổi thứ hai chúng tôi thực hiện so với thiết kế ban đầu là chọn tạo đầu rùa trong một tệp riêng biệt dưới dạng một bộ phận chèn vào, thay vì in trực tiếp lên phần mai trên. Thiết kế ban đầu của chúng tôi là gắn đầu rùa vào phần đầu như thế này. (xem DC 2) Nhưng trong cấu hình này, phần trên sẽ không thể in dễ dàng nếu không có nhiều vật liệu hỗ trợ, vì không có bề mặt phẳng nào để bộ phận này in lên. Vì vậy, thay vào đó, chúng tôi nghĩ ra ý tưởng tạo đầu rùa thành một bộ phận chèn để cả hai bộ phận có thể in độc lập. (Xem DC 3)
