Giá đỡ cánh cho mô hình tên lửa Mach 1 BT20 với đầu hình elip

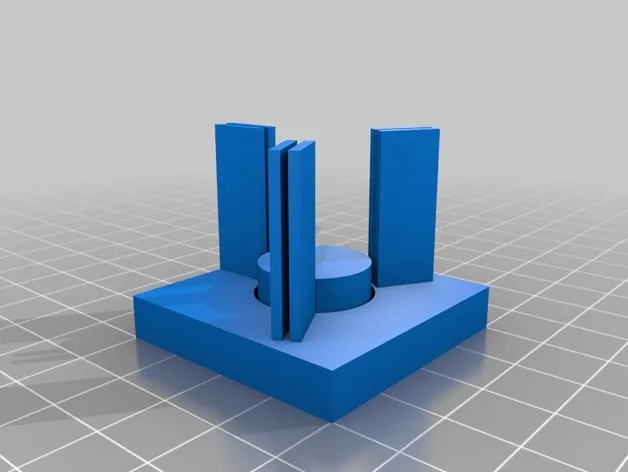

Các bộ phận bổ sung và thay thế cho bộ mô hình tên lửa Mach1 Rocketry BT20 Exiter bằng sợi thủy tinh. Các tệp bao gồm một jig 3 cánh BT20 được thiết kế đặc biệt cho Exiter, một bộ giữ dây sốc, và một đầu mũ hình elip.

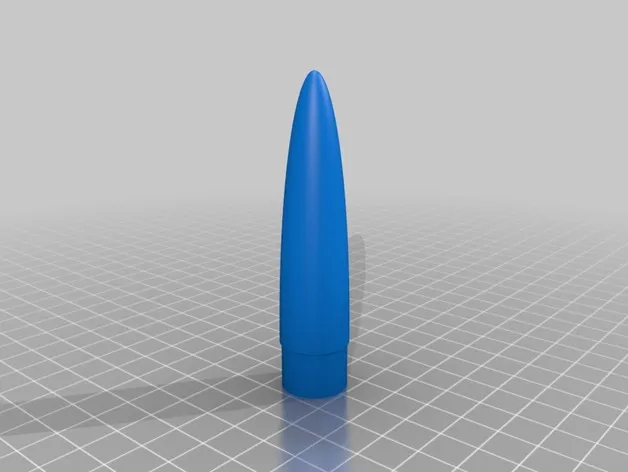

Jig cánh có thể hoạt động cho các ống thân BT20 khác, nhưng hãy kiểm tra chiều cao của khoảng cách so với các cánh và khoảng cách cho độ dày của các cánh. Bộ gắn dây sốc có thể được dán epoxy khoảng giữa ống. Đầu mũ hình elip là một đầu mũ thay thế tùy chọn. Các tệp thiết kế Fusion 360 được bao gồm nếu bạn cần thực hiện các thay đổi và có nhiều giá trị chính được đặt dưới dạng tham số.

Bộ mô hình tên lửa có tại: Mach 1 Rocketry

Tham quan MacModeler, blog của tôi thảo luận về nhiều loại mô hình khác nhau.

Cài đặt In

Độ phân giải:

0.1mm

Tỉ lệ lấp đầy:

20%

Thương hiệu filament:

Keene Village Performance

Màu sắc filament:

Xanh

Chất liệu filament:

PLA

Ghi chú:

Cài đặt độ phân giải không quan trọng cho hiệu quả của thiết kế jig cánh nhưng được khuyến nghị cho đầu mũ.

Keene Village Performance PLA có sẵn tại: Keene Village Plastics

Ban đầu được tải lên Thingiverse.com bởi Macmodeler vào ngày 14 tháng 2 năm 2019.
