Có một danh sách lớn các mẫu gắn quạt tản nhiệt - Bộ tăng cường tản nhiệt của Alvomane

• Ống dẫn quạt 2x92mm cho tản nhiệt của UppsalaHenrik
• Quạt thổi tản nhiệt của djtifosi với giá đỡ từ tính
• Quạt tản nhiệt của simlrh
• Bộ khuếch đại tản nhiệt của schranzistor
• Turbo tản nhiệt của Edd77 cho quạt 12cm
• Bộ tản nhiệt phễu 90° của Lord_Thoth, gắn quạt sưởi 80mm
• Turbo tản nhiệt 115 của Edd77 cho quạt 12cm
• Quạt tản nhiệt v2 của serhero
• Quạt tản nhiệt của bjoerns1983
• Kẹp quạt tản nhiệt từ tính cho quạt 80mm của Vcom

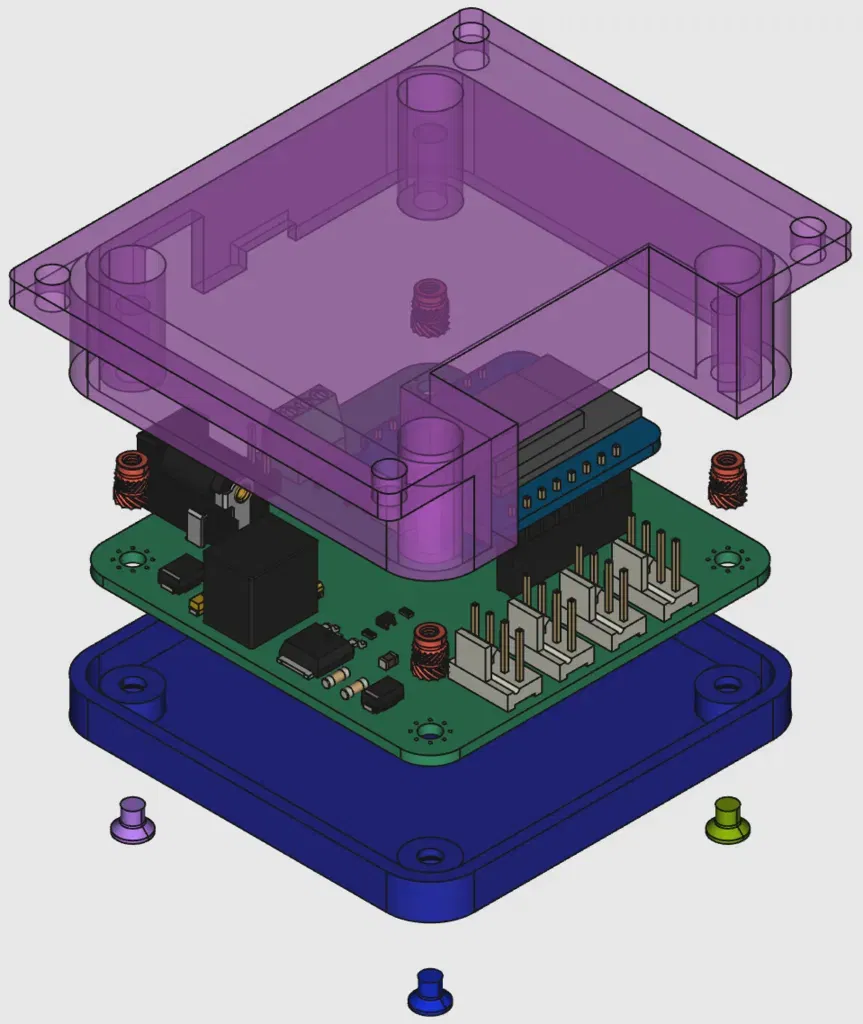

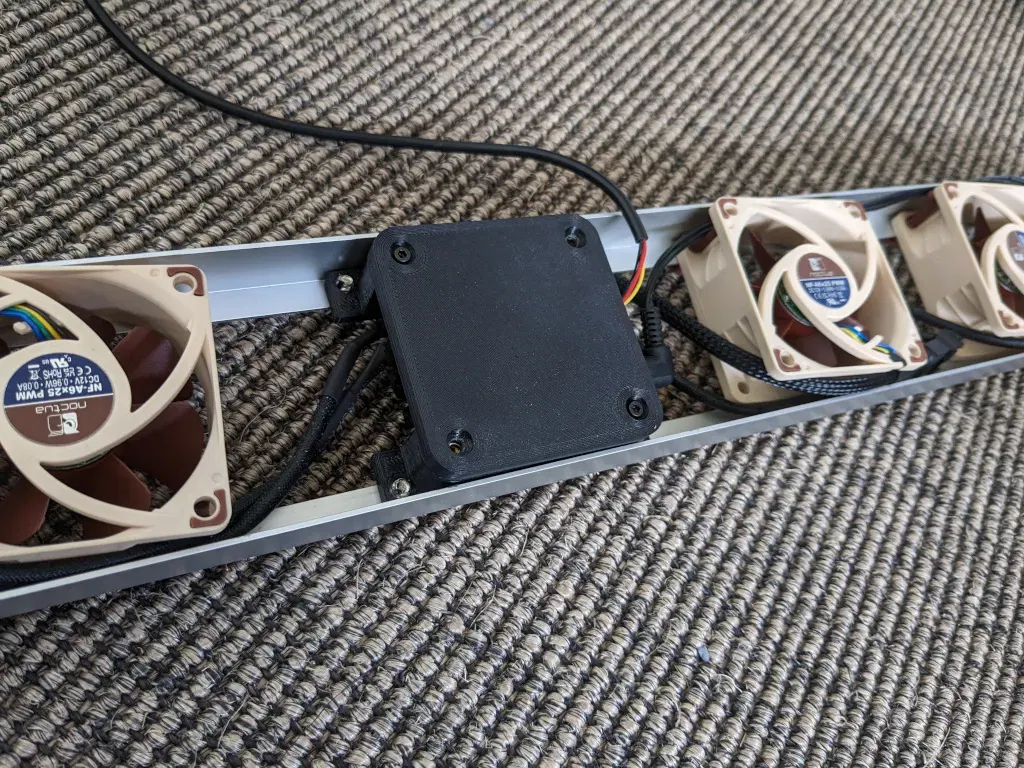

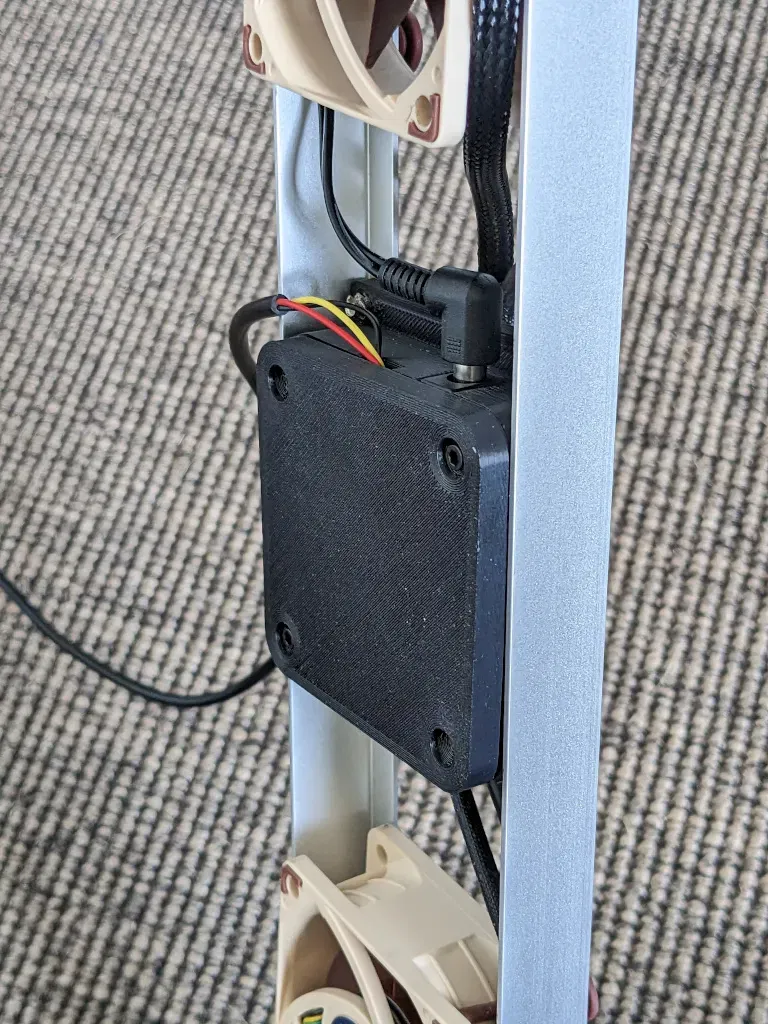

• Giá đỡ quạt tăng cường tản nhiệt của Jens Friedrich với nam châm cho chiều rộng 140mm Nhưng không có PCB mở để điều khiển quạt, đọc nhiệt độ và giám sát/điều khiển qua wifi. Thay vì thực hiện mọi thứ từ đầu, có thể sử dụng Wemos Lolin D1 mini v4.0 dựa trên ESP8266. Chỉ cần thiết kế một bảng IO đơn giản + vỏ bọc. Nó có trách nhiệm: - Kết nối nguồn 12VDC (~1A)
• Chuyển đổi 12V thành 5V cho nguồn Wemos
• Gắn Wemos Lolin D1 mini v4.0
• Kết nối nhiều cảm biến nhiệt độ dựa trên DS18B20
• Bật/tắt tối đa 4 quạt 12V (khuyến nghị tối đa 200mA) Có hai phiên bản có sẵn. Một phiên bản chỉ có các linh kiện lỗ xuyên và một phiên bản chủ yếu là các linh kiện SMD. Phiên bản trước dễ lắp ráp hơn nhưng phiên bản SMD cũng không quá khó. PCB có thể được sản xuất bằng cách sử dụng các tệp gerber đính kèm từ JLCPCB, Aisler, PCBWay, OSH Park, ... Vui lòng kiểm tra ibom.html bên trong các tệp zip gerber để có danh sách các linh kiện cần được đặt hàng cho PCB. Wemos Lolin D1 mini v4.0 nên được cài đặt (trong khi chưa được gắn vào PCB) bằng cách sử dụng Tasmota Web Installer. Sau khi cài đặt hoàn tất, nó phải được gắn trên PCB và cấu hình qua giao diện web của thiết bị (dưới mục Cấu hình): - Cấu hình Mô-đun: - Loại Mô-đun: Generic (18) - D3 GPIO0: None - TX GPIO1: None - D4 GPIO2: None - RX GPIO3: Counter (1) - D2 GPIO4: PWM (1) - D1 GPIO5: Relay (1) - D6 GPIO12: DeepSleep - D7 GPIO13: DS18xS20 (1) - D5 GPIO14: None - D8 GPIO15: None - D0 GPIO16: None - A0 GPIO17: None
• Cấu hình Bộ hẹn giờ: - Bật Bộ hẹn giờ: Có - Bật (cho mỗi quy tắc): Có - Lặp lại (cho mỗi quy tắc): Có - Hành động (cho mỗi quy tắc): Quy tắc - (các quy tắc chẵn được sử dụng để tắt quạt, các quy tắc lẻ được sử dụng để bật điều khiển quạt dựa trên nhiệt độ)
• Bảng điều khiển - Múi giờ theo bảng của Tasmota - Quy tắc kích hoạt (xem bên dưới) - cài đặt mặc định # Điều khiển bằng lệnh Dimmer/Màu SetOption15 1 # PWM Kênh Đơn SetOption68 0 # Đặt tần số PWM (25000 sẽ đúng nhưng Tasmota chỉ có PWM_MAX được đặt là 4kHz) PwmFrequency 4000 # Đảm bảo phạm vi PWM là 0..1023 PWmRange 1023 Các quy tắc rất hữu ích để cấu hình thời điểm quạt nên được khởi động. Chúng cần được cấu hình trong bảng điều khiển: ```plaintext

  rule1 được sử dụng để điều khiển quạt dựa trên nhiệt độ

  rule1 on DS18B20#Temperature<34.5 do power1 off endon on DS18B20#Temperature>=35.0 do power1 on endon on DS18B20#Temperature>=45.0 do channel2 100 on break on DS18B20#Temperature>=40.0 do channel2 98 on break on DS18B20#Temperature>=35.0 do channel2 93 on endon # kích hoạt rule1 rule1 on # rule2 vô hiệu hóa/kích hoạt rule đầu tiên vào những thời điểm cụ thể

  các bộ hẹn giờ lẻ được sử dụng để kích hoạt rule1

  các bộ hẹn giờ sự kiện được sử dụng để vô hiệu hóa rule1 + dừng quạt

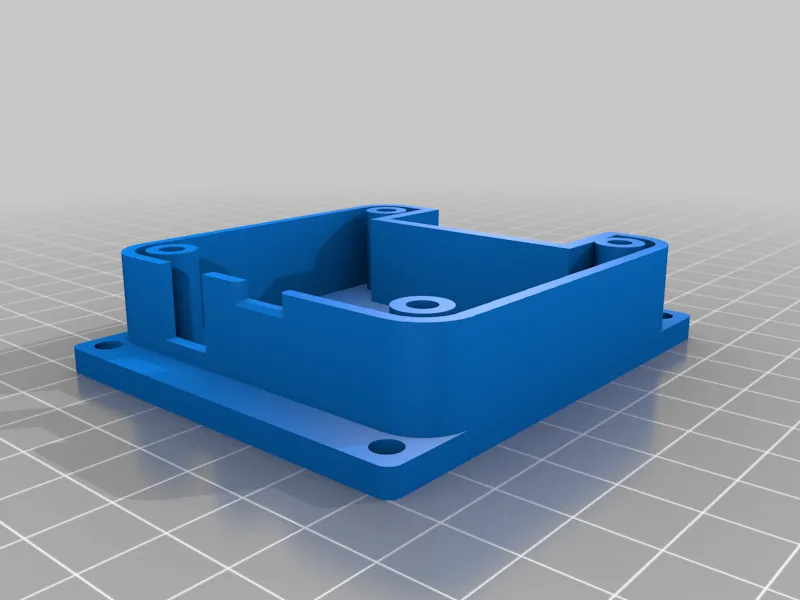

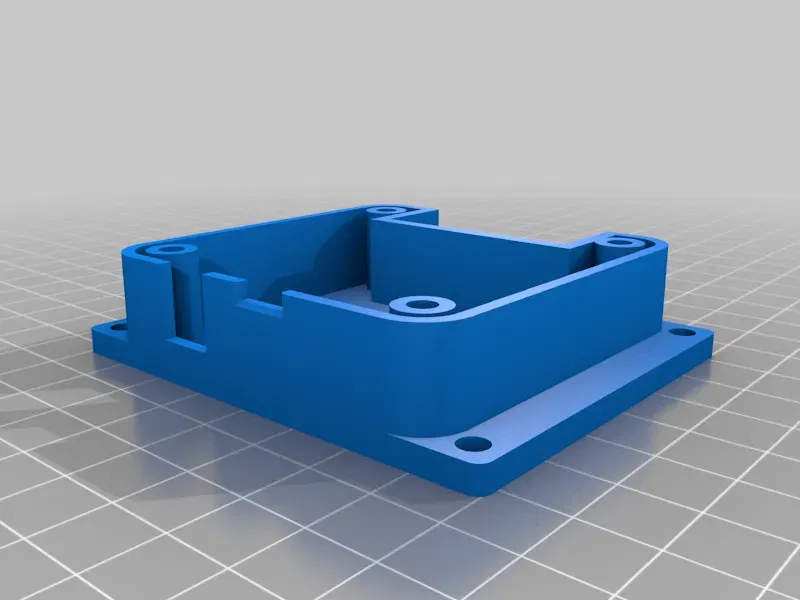

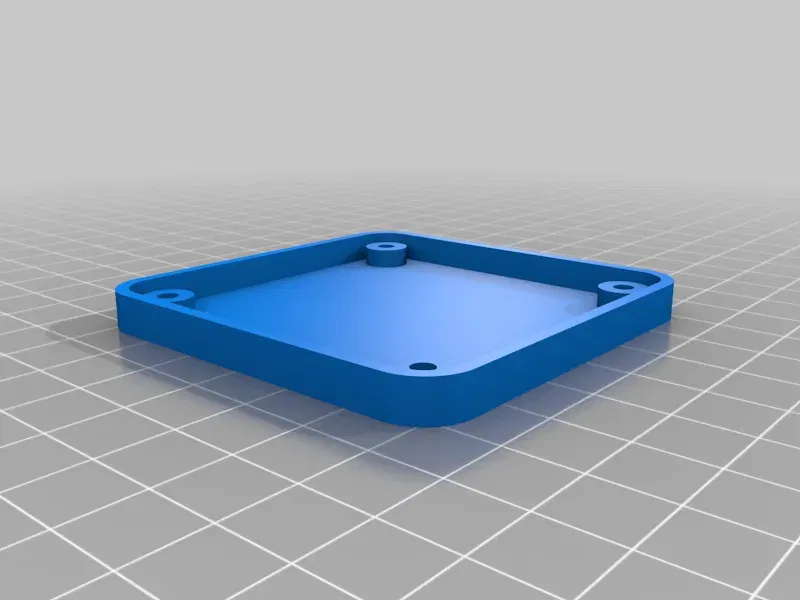

  rule2 on Clock#Timer=1 do Rule1 1 endon on Clock#Timer=2 do Rule1 0 endon on Clock#Timer=2 do power1 off endon on Clock#Timer=3 do Rule1 1 endon on Clock#Timer=4 do Rule1 0 endon on Clock#Timer=4 do power1 off endon on Clock#Timer=5 do Rule1 1 endon on Clock#Timer=6 do Rule1 0 endon on Clock#Timer=6 do power1 off endon on Clock#Timer=7 do Rule1 1 endon on Clock#Timer=8 do Rule1 0 endon on Clock#Timer=8 do power1 off endon on Clock#Timer=9 do Rule1 1 endon on Clock#Timer=10 do Rule1 0 endon on Clock#Timer=10 do power1 off endon on Clock#Timer=11 do Rule1 1 endon on Clock#Timer=12 do Rule1 0 endon on Clock#Timer=12 do power1 off endon on Clock#Timer=13 do Rule1 1 endon on Clock#Timer=14 do Rule1 0 endon on Clock#Timer=14 do power1 off endon rule2 on Đối với vỏ, một vài bộ phận bổ sung cần được mua: - 4x M2.5 Inserts

• 4x M2.5 Screws ### Cài đặt in Máy in: Qidi X-Max Rafts: Không Hỗ trợ: Không Độ phân giải: 0.2 Lấp đầy: 30% gyroid Vật liệu: Polymaker ASA đen Danh mục: Hộ gia đình
