Giỏ Đựng Chai Thể Thao & Bóng

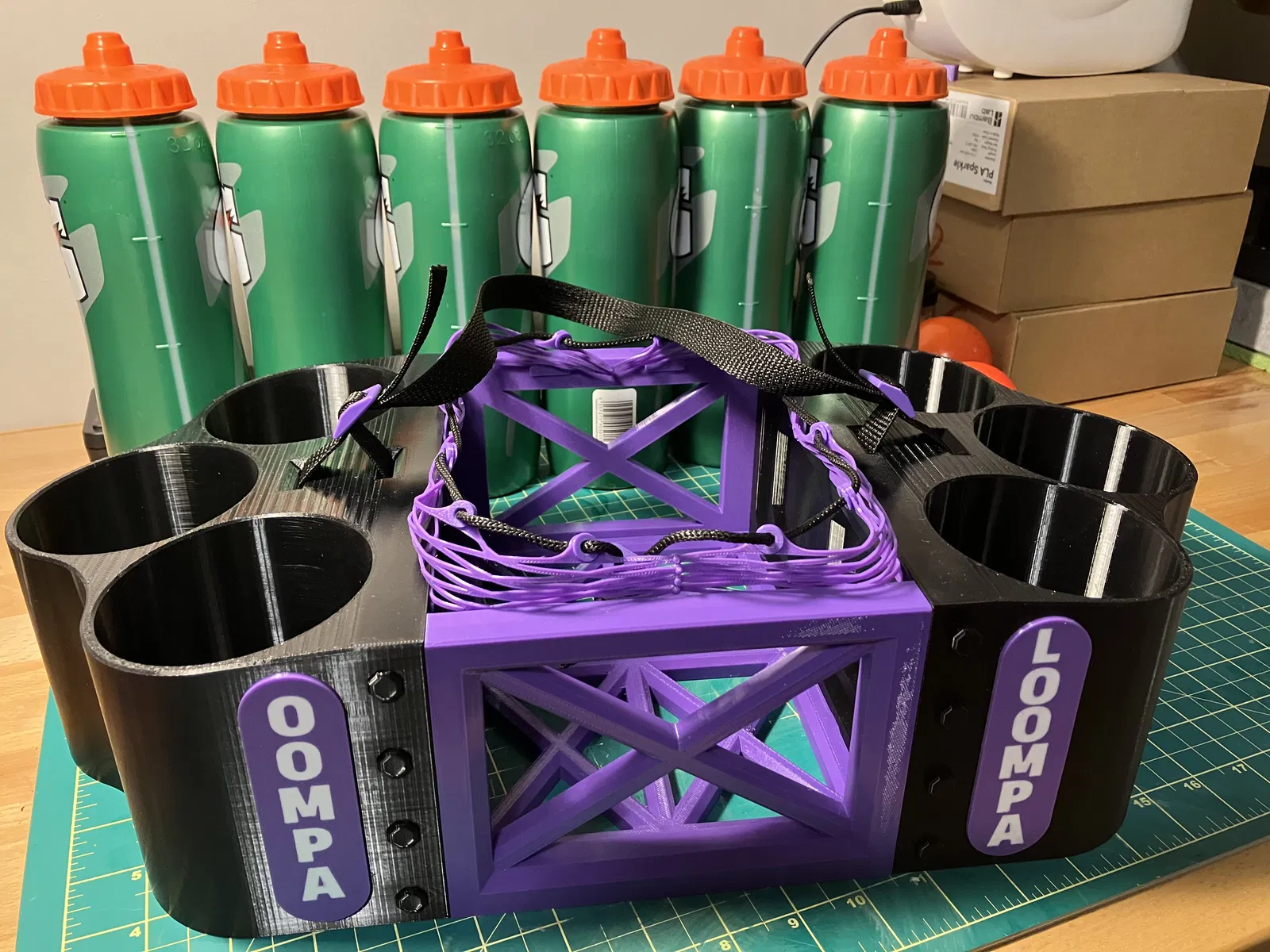

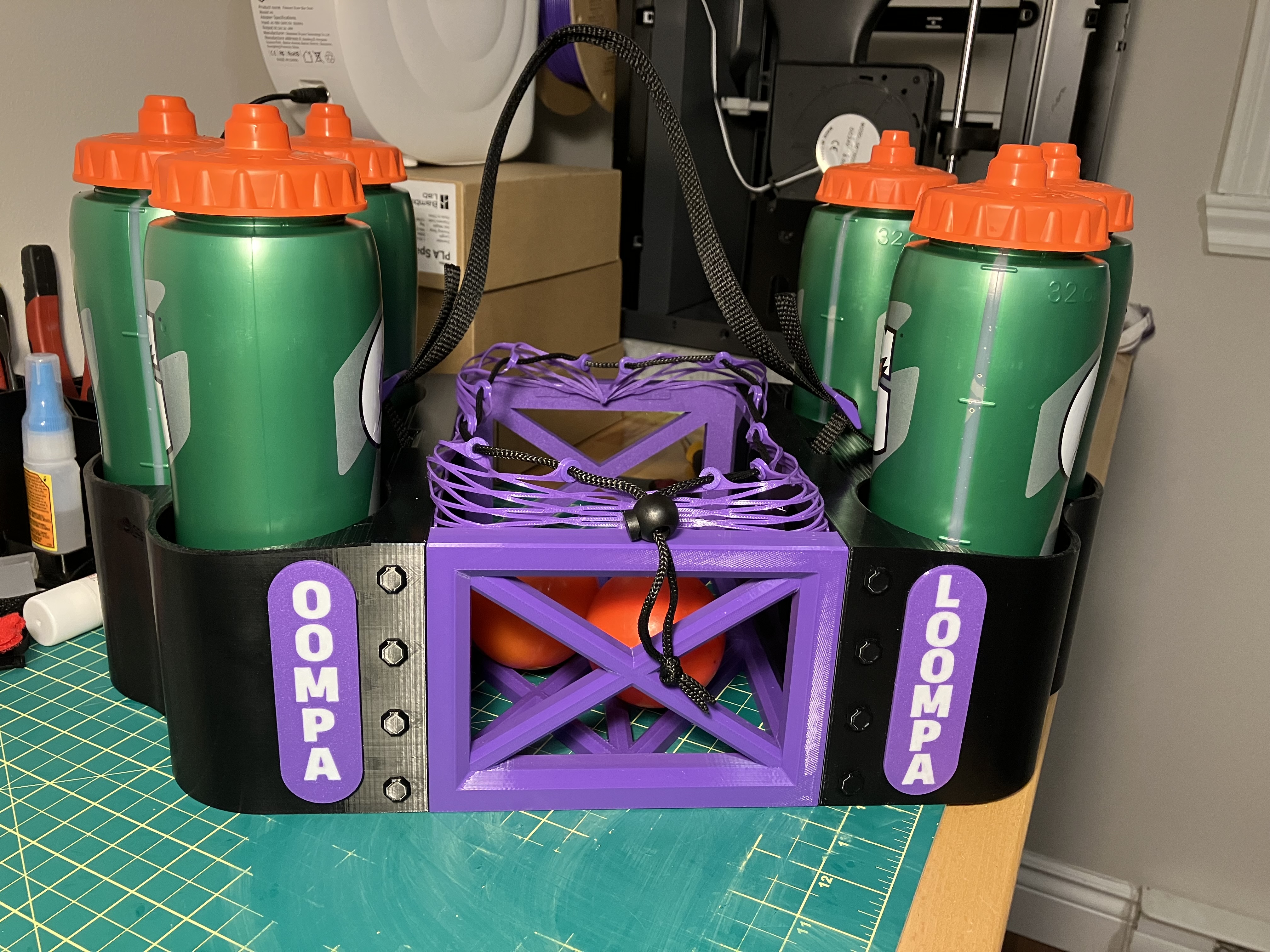

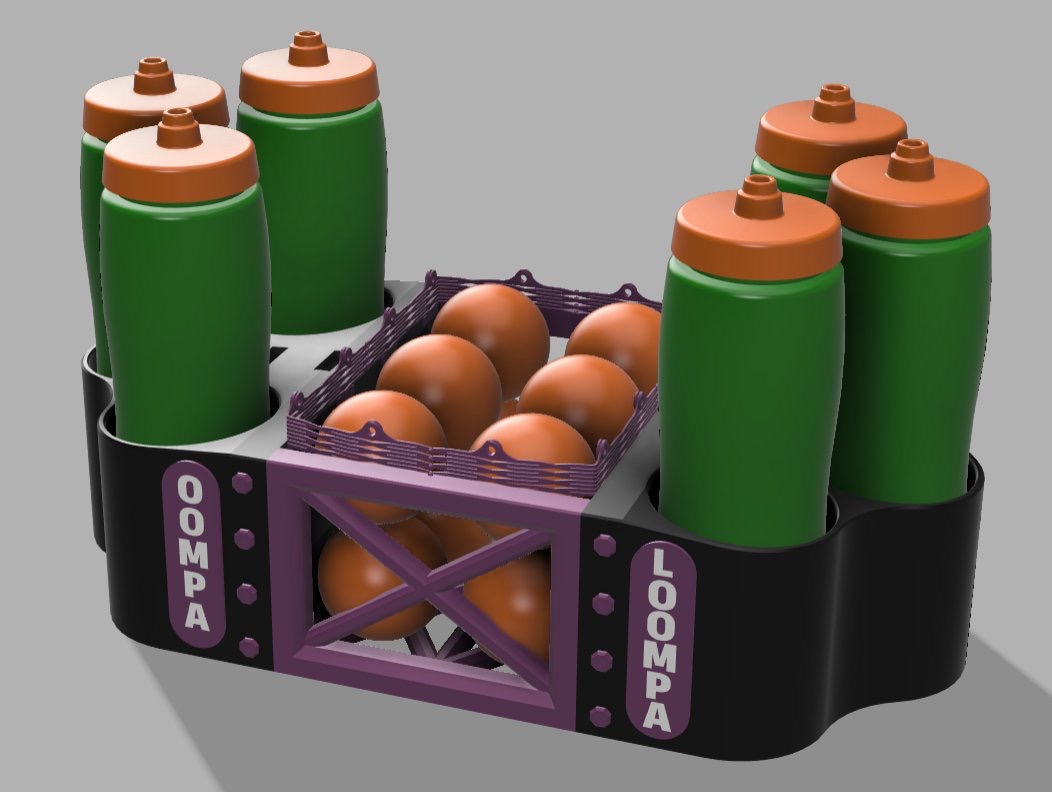

Tôi thiết kế cái này cho đội Dek Hockey của tôi để chúng tôi có thể mang cả chai nước và bóng cùng nhau trong một cái "gói gọn gàng". Nó gần như là một thiết kế hoàn toàn bằng TPU, tôi cần thứ gì đó chịu được va đập, chống mài mòn tốt và giữ được độ đàn hồi nhất định trong thời tiết lạnh, vì nó có khả năng sẽ ở trong xe hơi suốt mùa đông.

Tính năng:

• Toàn bộ thân được làm bằng TPU và các bộ phận lắp ráp tận dụng tối đa độ đàn hồi của TPU.
• Ngay cả khi làm bằng TPU, nó vẫn rất chắc chắn và trọng lượng của chai nước không làm biến dạng cái giỏ.
• 2 cấu hình mang với các lỗ để luồn dây đeo nylon 20mm.
  • 1 Dây đeo ở giữa
  • 2 Dây đeo về phía hai bên
• Một cái lưới đàn hồi tùy chọn để giữ bóng trong Giỏ.
• Các Tấm Tên tùy chỉnh được.
• Kích thước tổng thể:
  • Chiều dài: 470mm/18.5in
  • Chiều rộng: 240mm/9.45in
  • Chiều cao: 112mm/ 4.41in (không tính lưới)
  • Đường kính chai: 85mm/3.35in

Lưu ý: Đây là phiên bản đầu tiên của thiết kế, nó hoạt động được nhưng chưa hoàn hảo, bạn cứ thoải mái chỉnh sửa theo ý mình nhé.

Thân chính

_MainBody_BottleHoder1Strap hoặc _MainBody_BottleHoder2Strap (Cần 2 cái):

• Chất liệu: TPU
• Độ dày ruột (Infill): 20% (Tùy thuộc vào độ cứng của TPU bạn dùng, 15% có thể đủ)
• Hỗ trợ (Supports):
  • Phiên bản 1 Dây đeo: Khuyến nghị.
    • Khe hở lớn nhất cần bắc cầu là hơn 20mm cho các Lỗ Dây đeo.
  • Phiên bản 2 Dây đeo: Tùy chọn.
    • Khe hở lớn nhất là khoảng 10mm ở các phần không nhìn thấy.

_MainBodySide (Cần 2 cái):

• Chất liệu: TPU
• Độ dày ruột (Infill): 20-25% (Tùy thuộc vào độ cứng của TPU bạn dùng)
• Hỗ trợ (Supports): Tùy chọn nhưng tôi có dùng một ít cho các lỗ ở đáy

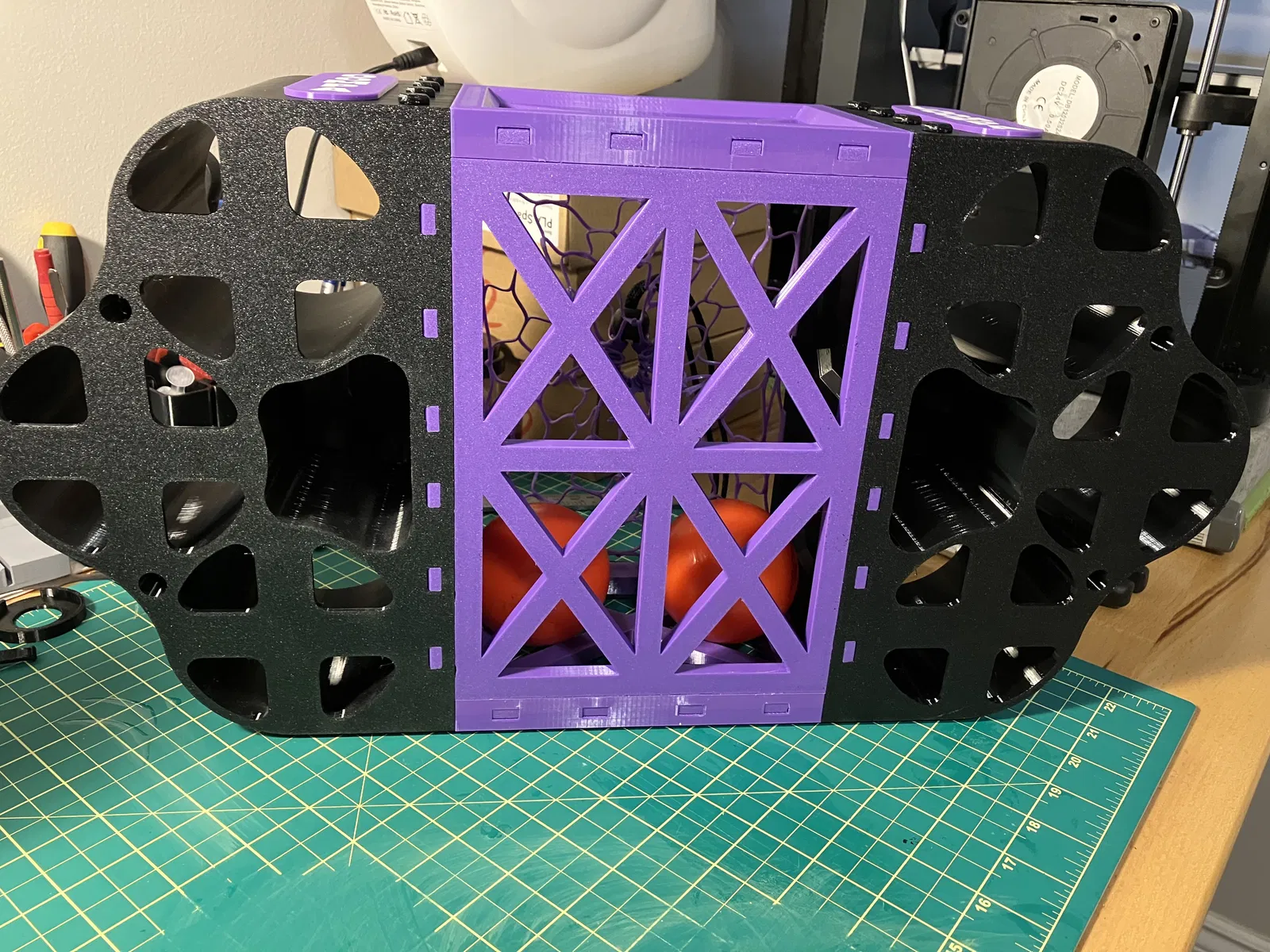

_MainBodyBottom (Cần 1 cái):

• Chất liệu: TPU
• Độ dày ruột (Infill): 20-25% (Tùy thuộc vào độ cứng của TPU bạn dùng)
• Hỗ trợ (Supports): Tùy chọn

_MainBodyAttachingPin (Cần 16 cái):

• Chất liệu: TPU
• Độ dày ruột (Infill): 50+%
• Hỗ trợ (Supports): Tôi đã dùng cách định hướng sau. Bạn có thể in chúng thẳng đứng (Tôi chỉ không muốn có vân bề mặt của tấm đế thôi)

Cách lắp ráp:

Bạn cần uốn các tab hình chữ "L" từ bộ phận Đáy vào các lỗ tương ứng ở các bộ phận khác. Cách tôi thấy hiệu quả nhất là gắn phần đầu tiên vào lỗ, sau đó dùng tuốc nơ vít có đầu vuông để đẩy nó vào vị trí. Việc đẩy vào sẽ ngày càng khó khăn hơn, nhưng đó là lúc độ đàn hồi của TPU phát huy tác dụng. Khi bộ phận Đáy đã được gắn chặt vào tất cả các bộ phận, chỉ cần đẩy các Chốt Gắn vào vị trí.

Đối với Dây đeo, tôi đã sử dụng dây đeo nylon 20mm và in một trong nhiều thiết kế bộ điều chỉnh có sẵn. Đối với mẫu có 2 dây đeo, bạn có thể in thêm một cái tay cầm để nối cả hai dây đeo lại với nhau.

Tấm Tên tùy chỉnh được

Tôi đã đính kèm phiên bản "trống" của các Tấm Tên. Bạn có thể thêm chữ/thiết kế của riêng mình lên đó.

_NamePlateBlank (Cần 4 cái):

• Chất liệu: Bất kỳ
• Độ dày ruột (Infill): 15%
• Hỗ trợ (Supports): Không cần thiết.

Cách lắp ráp:

Chỉ cần gắn chúng vào vị trí trong các lỗ tương ứng ở Thân chính.

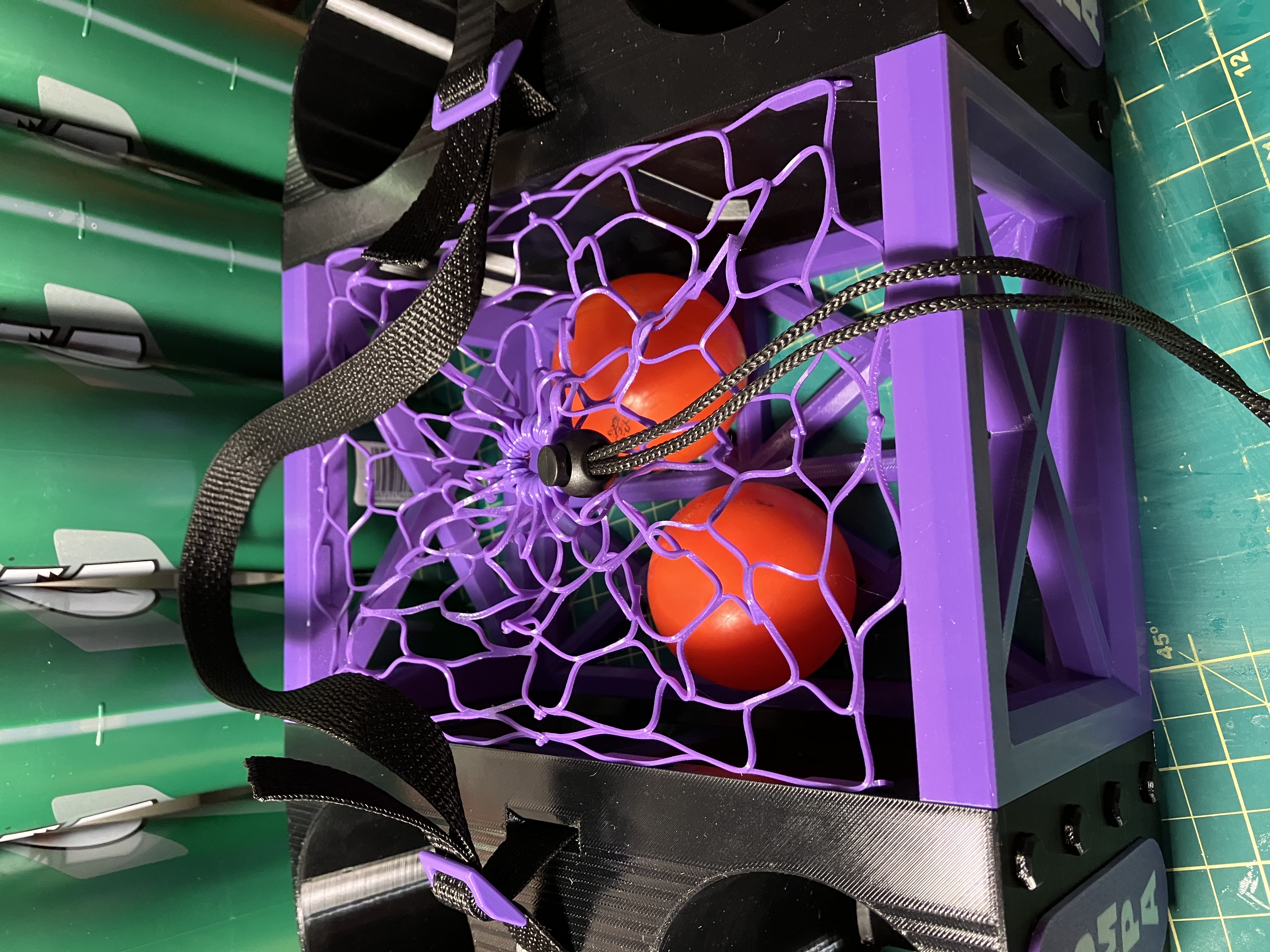

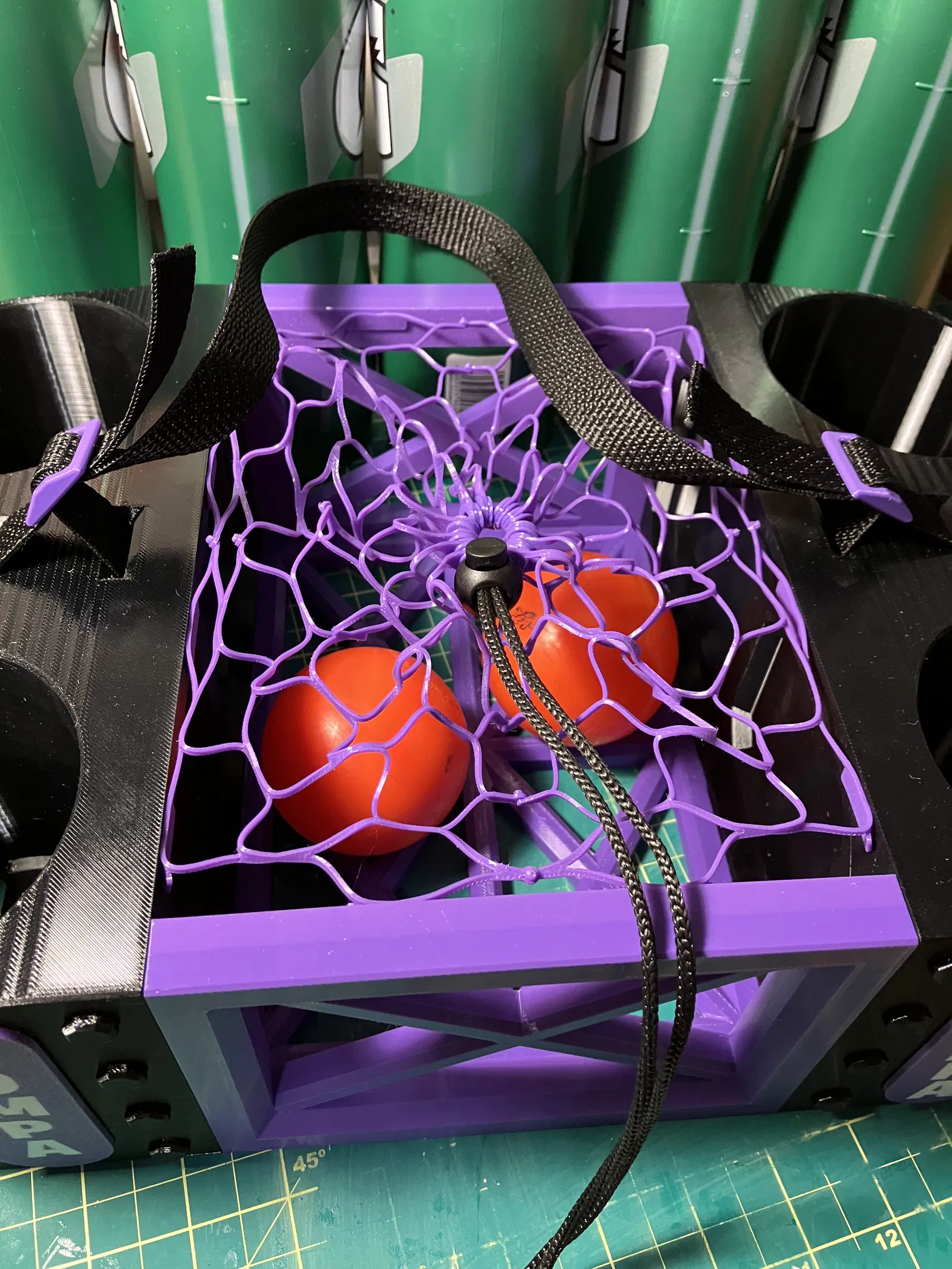

Lưới đàn hồi (Tùy chọn)

Lưới có độ dày 1mm, vì vậy nếu bạn muốn nó chắc chắn hơn một chút, chỉ cần tăng độ dày của nó lên, chỉ cần đảm bảo bạn tăng khoảng trống trong phần chèn vào cho tương ứng.

_FlexibleNet (Cần 4 cái):

• Chất liệu: TPU
• Độ dày ruột (Infill): 15%
• Hỗ trợ (Supports): Không cần thiết.

_NetInsert (Cần 12 cái):

• Chất liệu: PETG
• Độ dày ruột (Infill): 15% (Tôi đề xuất sử dụng hoa văn "Đồng tâm")
• Hỗ trợ (Supports): Cần thiết.

Cách lắp ráp:

Đặt các Phần Chèn vào các lỗ tương ứng trên Lưới. Sau đó, ghép các Lưới lại với nhau và chỉ cần "gắn" các Lưới vào các lỗ tương ứng trên Thân chính. Khớp nối giữa mỗi phần Lưới nên nằm ở giữa mỗi bộ phận. Đối với Dây và Khóa lò xo, tôi chỉ sử dụng những thứ tôi có sẵn ở nhà (Lỗ trên Phần Chèn có đường kính 4.30mm).
