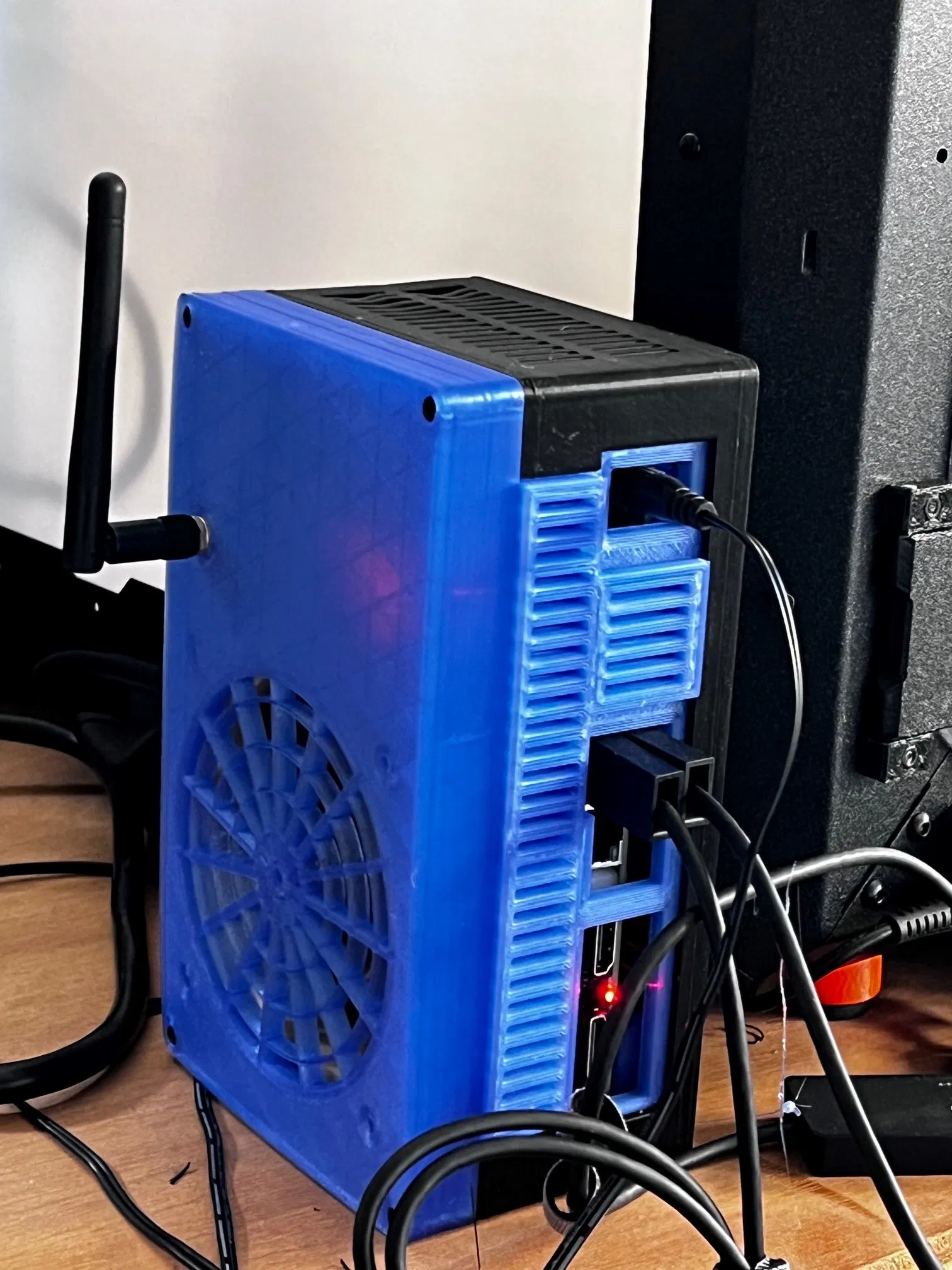

Vỏ CM4-IO-CARRIER-CASE cho Raspberry Pi

Ghi chú:

• Thiết kế này được tạo bằng FreeCAD
• Vỏ được thiết kế để tối đa hóa luồng không khí đối lưu quanh bo mạch IO Carrier.
• Theo thiết kế, không có ốc vít bên trong vỏ. Do đó, bộ phận chèn và IO Carrier có thể bị bung ra nếu bị rơi.
• Trước khi in, bạn nên xác minh rằng kích thước phù hợp với mục đích của bạn.
• Vỏ được thiết kế để vừa với bộ chuyển đổi M.2 và ổ NVME.
• In bằng Prusa i3 MK3S+ trở lên.
• In bằng PETG với đầu phun 0.4.
• In bên trong tủ chống cháy.
• Khi in PHẦN THÂN, bạn sẽ cần sử dụng hỗ trợ vẽ bằng tay cho các phần nhô ra ở mặt trước.

• Phản hồi chân thành được hoan nghênh

Để lắp ráp vỏ:

1. Chèn 4 bộ ren xoắn M3 vào Phần Thân.
2. Gắn CM4 với IO Carrier vào Bộ ren xoắn.
3. Luồn Bộ ren xoắn vào Phần Thân; nhấn mạnh để đảm bảo Bộ ren xoắn bằng phẳng và được cố định chắc chắn vào vỏ.
4. Gắn quạt (AF-A9) để luồng không khí thổi vào IO Carrier của CM4.
5. Kết nối quạt.
6. Sử dụng 4 ốc M3 để cố định nắp.

Cài đặt:

• Lớp vỏ = 4
• Lướiền = Lưới xoắn ốc (Gyroid), 20%
• Chiều cao lớp = 0.3

Danh sách vật liệu (BOM)

• SC0326 Raspberry Pi | Máy tính nhúng | DigiKey
• SC0678 Raspberry Pi | Máy tính nhúng | DigiKey
• Quạt Noctua NF-A9 PWM, Siêu êm, 4-Pin (92mm, Nâu) https://a.co/d/bLH9zsw
• Đai ốc ren xoắn M3 đồng thau, ren trong https://a.co/d/5BKYaaO
• Ốc M3 dài 25mm https://a.co/d/7WfWmY9
• Các bộ phận in 3D
• Tản nhiệt thụ động cho CM4

Ghi công:

Cảm ơn, "Number One" đã đăng các tệp STEP cho Bo mạch IO của Compute Module 4.

• Bo mạch IO Raspberry Pi Compute Module 4 | Thư viện mẫu CAD 3D | GrabCAD

Cảm ơn nhóm phát triển FreeCAD.

• FreeCAD: Bộ tạo mô hình tham số 3D của riêng bạn

Cải tiến trong tương lai

• Loại bỏ nhu cầu sử dụng ốc vít.
• Căn giữa lại tấm phía trước.
