Bộ chuyển đổi lọc HEPA cho quạt 120mm

Đây là một bộ chuyển đổi/giá đỡ bộ lọc để lắp bộ lọc HEPA LV-H128 vào quạt 120mm. Mục đích chính của nó là lọc không khí được hút ra từ một tủ. Mặt sau của thân bộ lọc được thiết kế để gắn quạt 120mm. Có hai kiểu thân. Một loại dùng cho đế ren ép nhiệt và bu lông M4. Loại thứ hai dùng cho bu lông M4 và đai ốc lục giác. Ngoài ra còn có hai kiểu nắp. Một kiểu là thiết kế mở. Kiểu thứ hai có chỗ để gắn quạt 120mm bằng đai ốc và bu lông M3/M4. Cố gắng giữ cho các rãnh giữ ốc vít bên trong càng mỏng càng tốt. Mặc dù có một khoảng hở nhỏ giữa bộ lọc và nắp, nếu bu lông của bạn quá dài, chúng sẽ chạm vào bộ lọc. Các nắp gắn bằng bu lông M4 hoặc M5, hoặc bất cứ thứ gì bạn có vừa với các lỗ lớn hơn. Bạn có thể lắp bộ lọc theo hướng luồng khí vào hoặc ra tùy theo nhu cầu, bằng cách sử dụng điểm gắn quạt ở mặt sau bộ lọc hoặc nắp có giá đỡ quạt. Bộ lọc LV-H128 khá lớn, vì vậy quạt của bạn cần có áp suất tĩnh tốt để đẩy không khí qua nó. Tôi thấy phương pháp hiệu quả nhất là hút không khí qua thay vì đẩy, nhưng nếu quạt của bạn đủ mạnh thì cả hai cách đều có tác dụng. Cấu hình quạt ưa thích của tôi (có liên kết Amazon) là: * Noctua NF-F12 iPPC 3000 PWM, Quạt làm mát hạng nặng - https://www.amazon.com/gp/product/B00KFCRATC

• Bộ điều khiển quạt Noctua NA-FC1, 4-Pin PWM - https://www.amazon.com/gp/product/B072M2HKSN

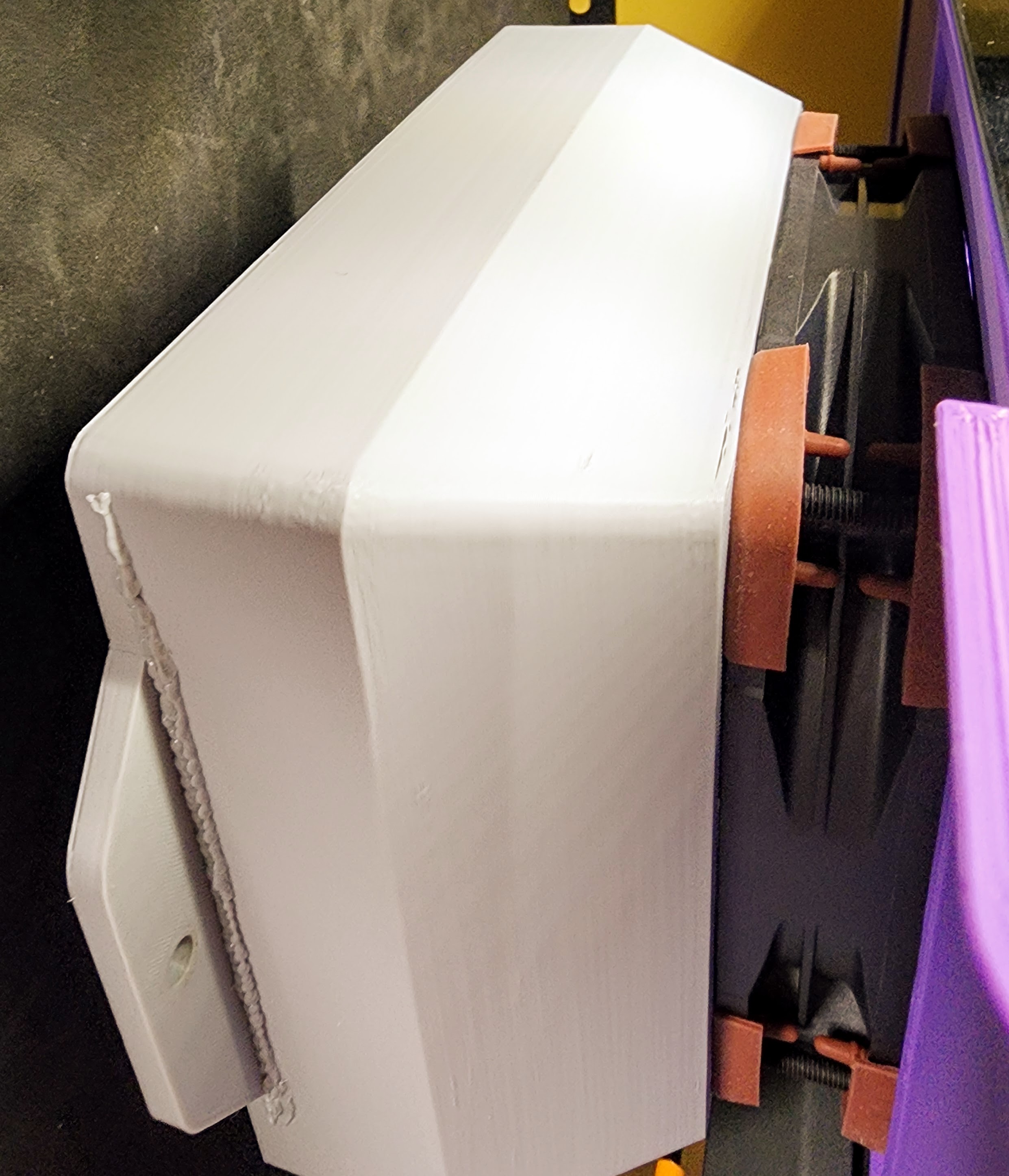

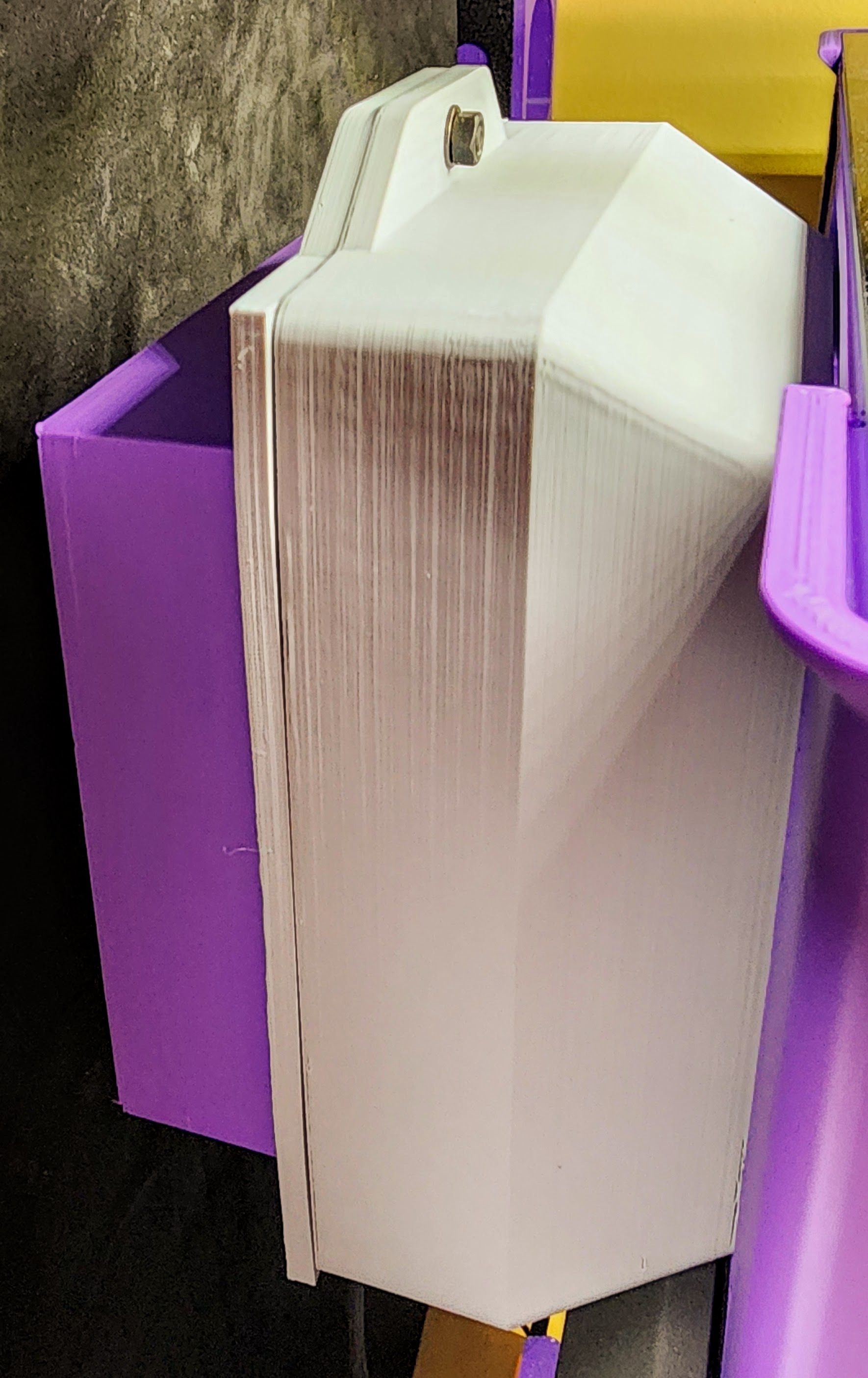

• Bộ chuyển đổi nguồn quạt 12V 2A DC Nguồn ngoài - https://www.amazon.com/gp/product/B071V9CQ5H (Hoặc bất kỳ loại tương tự nào) NF-F12 chạy khá êm ở tốc độ trung bình. Ở công suất tối đa, nó ồn hơn, nhưng không quá tệ. Tuy nhiên, nó có công suất dự phòng. Các bộ lọc tôi đang sử dụng là bộ lọc "thông thường". Bất kỳ bộ lọc kiểu LV-H128 nào cũng nên vừa vặn, nhưng tôi đang sử dụng loại này: https://www.amazon.com/gp/product/B08PV559JP Tôi cũng thường sử dụng nắp quạt của mình, để mọi thứ trông gọn gàng hơn một chút. Bạn có thể tìm thấy chúng tại đây: /3d-model/bia-quat-120mm-4 Trong hình với thân bộ lọc màu xám gắn quạt có nắp màu tím, tôi đang sử dụng bu lông M4 40mm có vòng đệm và đai ốc lục giác để giữ quạt vào bộ lọc bằng nắp gắn quạt. Thân bộ lọc sử dụng đế ren ép nhiệt và được gắn vào tấm cạnh của tủ. Quạt đang hút không khí từ tủ, qua bộ lọc và thải ra ngoài. Có một quạt thứ hai (sử dụng cùng cấu hình quạt như trên) ở phía bên kia của tủ, sử dụng giá đỡ quạt này để đẩy không khí sạch, mát hơn vào tủ. Tôi thấy cấu hình này hoạt động tuyệt vời để duy trì môi trường từ 28°C đến khoảng 31°C liên tục trong tủ. Bạn có thể sử dụng bộ điều khiển PWM để tăng hoặc giảm nhiệt độ chung đó một chút, nhưng điều đó thực sự phụ thuộc vào tủ của bạn và mức độ nóng mà bạn đang chạy tấm đế in.
