On Mars: Khay Xếp Hình (Bản Chỉnh Sửa)

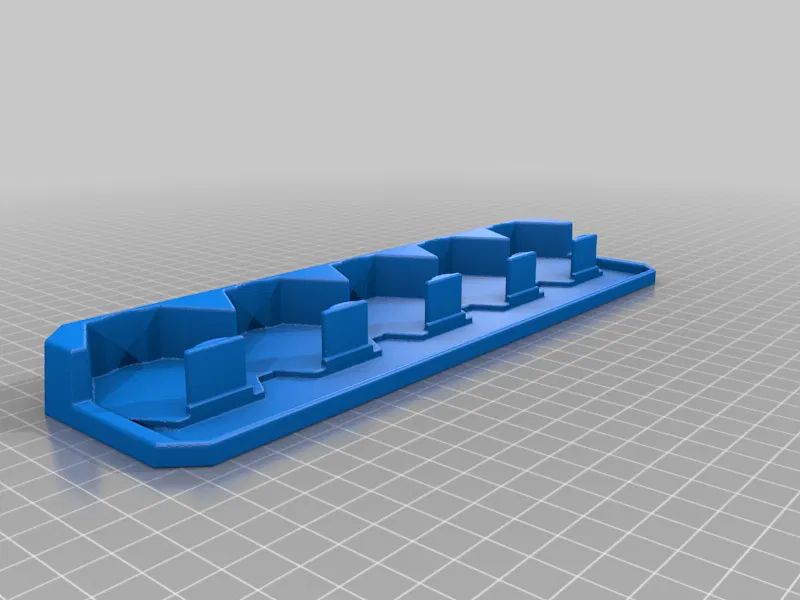

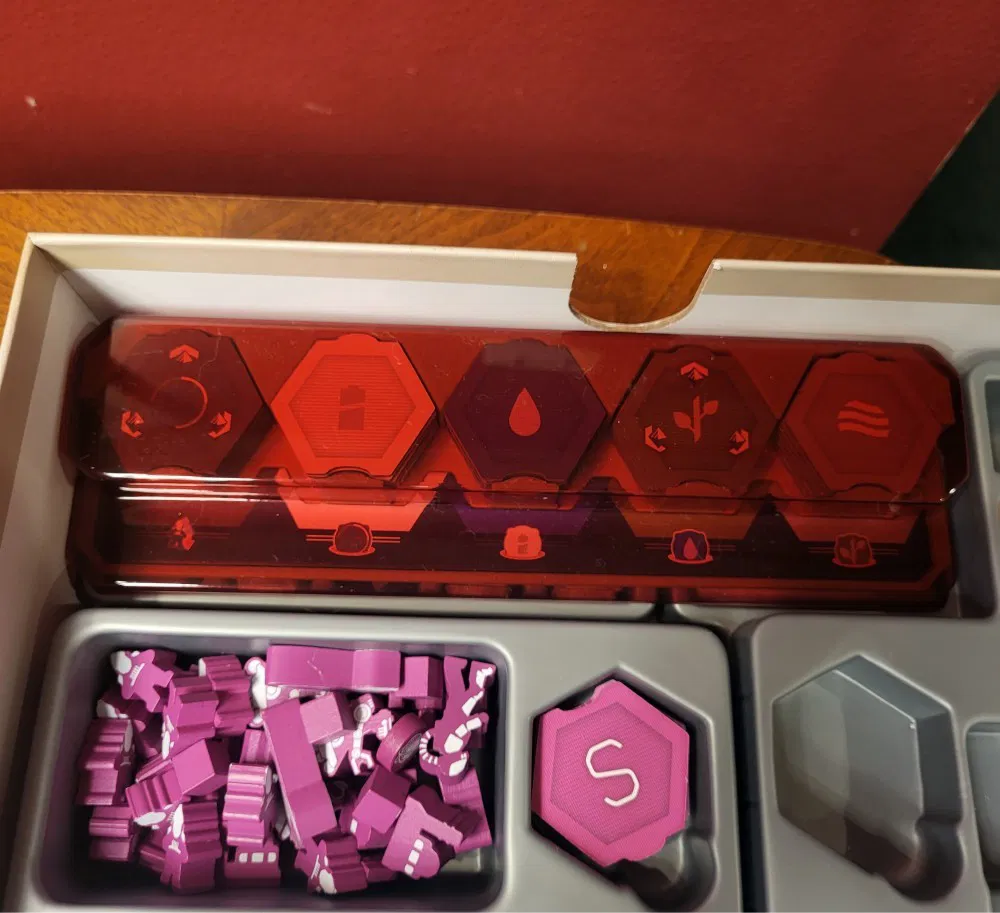

Đây là bản chỉnh sửa lại của khay đựng bộ xếp hình (Building Tile Tray) cho trò chơi bàn cờ On Mars, ban đầu được chia sẻ bởi dthester. Tôi thích thiết kế này, nhưng cảm thấy nó cần một số cải tiến. Các trụ đế của bộ xếp hình ban đầu dễ bị gãy, vì vậy tôi đã làm dày và rộng chúng ra. Để nắp nhựa màu đỏ vẫn vừa, tôi đã làm mỏng thành sau của khay. Tôi cũng tăng độ sâu của không gian cho miếng chèn bằng bìa cứng ở phía trước để giờ đây nó nằm ngang bằng với vị trí bắt đầu của các bộ xếp hình.

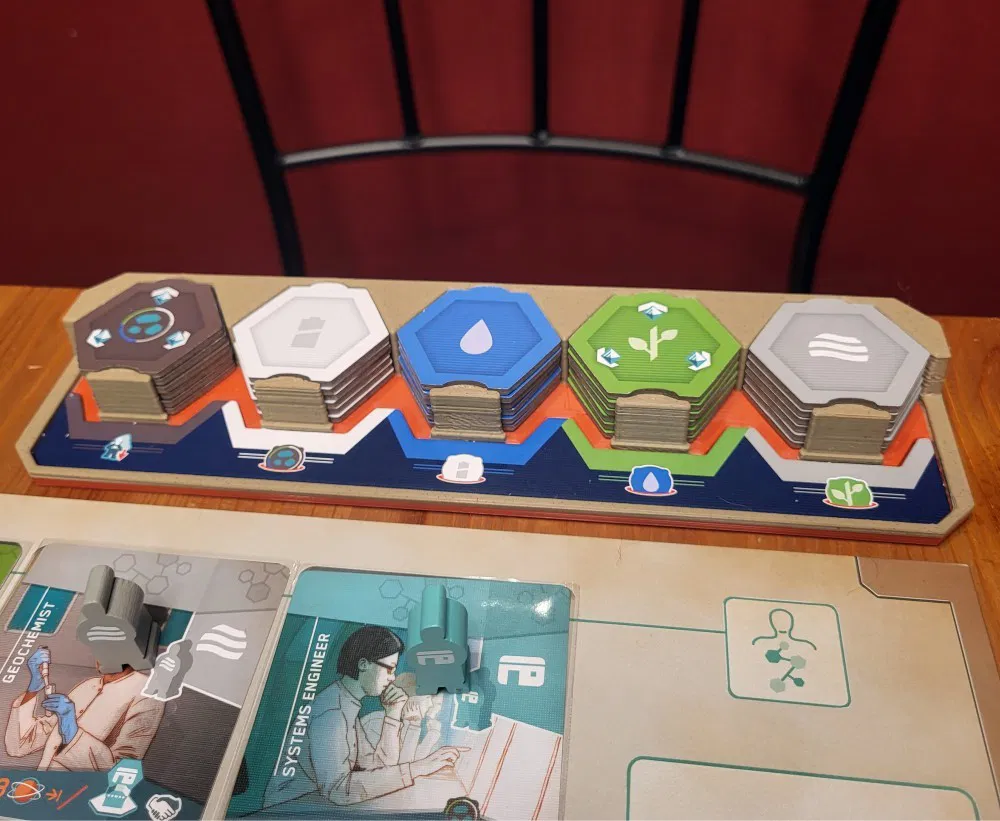

Không gian chèn bằng bìa cứng trong bản gốc của dthester có kích thước chính xác cho miếng chèn bằng bìa cứng (khoảng 235 mm x 28,5 mm). Tuy nhiên, miếng chèn của tôi không vừa, có lẽ là do bị ép đùn quá nhiều khi in bằng đầu phun 0,8 mm. Tôi đã bao gồm một phiên bản chỉnh sửa thứ hai đã được mở rộng một chút (lên 236 mm x 29,5 mm). Miếng chèn của tôi vừa khít với phiên bản này.

Cài đặt In

Thương hiệu máy in:

Creality

Máy in:

Ender 5

Rafts:

Không

Supports:

Không

Độ phân giải:

Đầu phun 0,8 mm; Chiều cao lớp 0,2 mm

Infill:

20%

Filament: Ender; Paramount3D PLA "Red"; Karnak Sandstone

Ghi chú:

Đã thực hiện đổi màu filament sau khi hoàn thành lớp đế.

Cách tôi thiết kế ===================

Bản chỉnh sửa lại tệp .STL gốc của dthester được thực hiện bằng MeshMixer.

Danh mục: Games
