Giá đỡ cáp giường nhiệt Sovol SV06 Plus cho không gian hẹp (Nay là V2!)

Cập nhật! -- Ngày 29 tháng 11 năm 2023

Tôi đã tạo lại mô hình hỗ trợ giảm căng dây cáp khung của mình từ mô hình gốc của rogerquin bằng OpenSCAD! Theo mặc định, bộ phận hỗ trợ khung được tạo lại giống như trước đây. Tuy nhiên, việc tạo lại mô hình OpenSCAD giúp góc uốn có thể tùy chỉnh được.

Phiên bản 2 -- Ngày 14 tháng 11 năm 2023

Hỗ trợ giảm căng dây cáp cho dây nhiệt V2 đã ra mắt!

Tôi đã in với bộ kẹp hỗ trợ dây cáp giường ban đầu kể từ khi tôi xuất bản nó vài tháng trước. Nắp che bộ phận giảm căng dây cáp giường gốc của máy in mà bộ phận này khớp vào hơi lung lay. Thỉnh thoảng, phần dưới của dây rút sẽ bị kẹt vào khung máy in khi di chuyển về vị trí gốc, ngăn giường di chuyển hết cỡ về phía sau.

Tôi đã thiết kế lại bộ phận này từ đầu để gắn qua các lỗ trên nắp che bộ phận giảm căng dây cáp của máy in để có một kết nối ổn định hơn!

Tổng quan

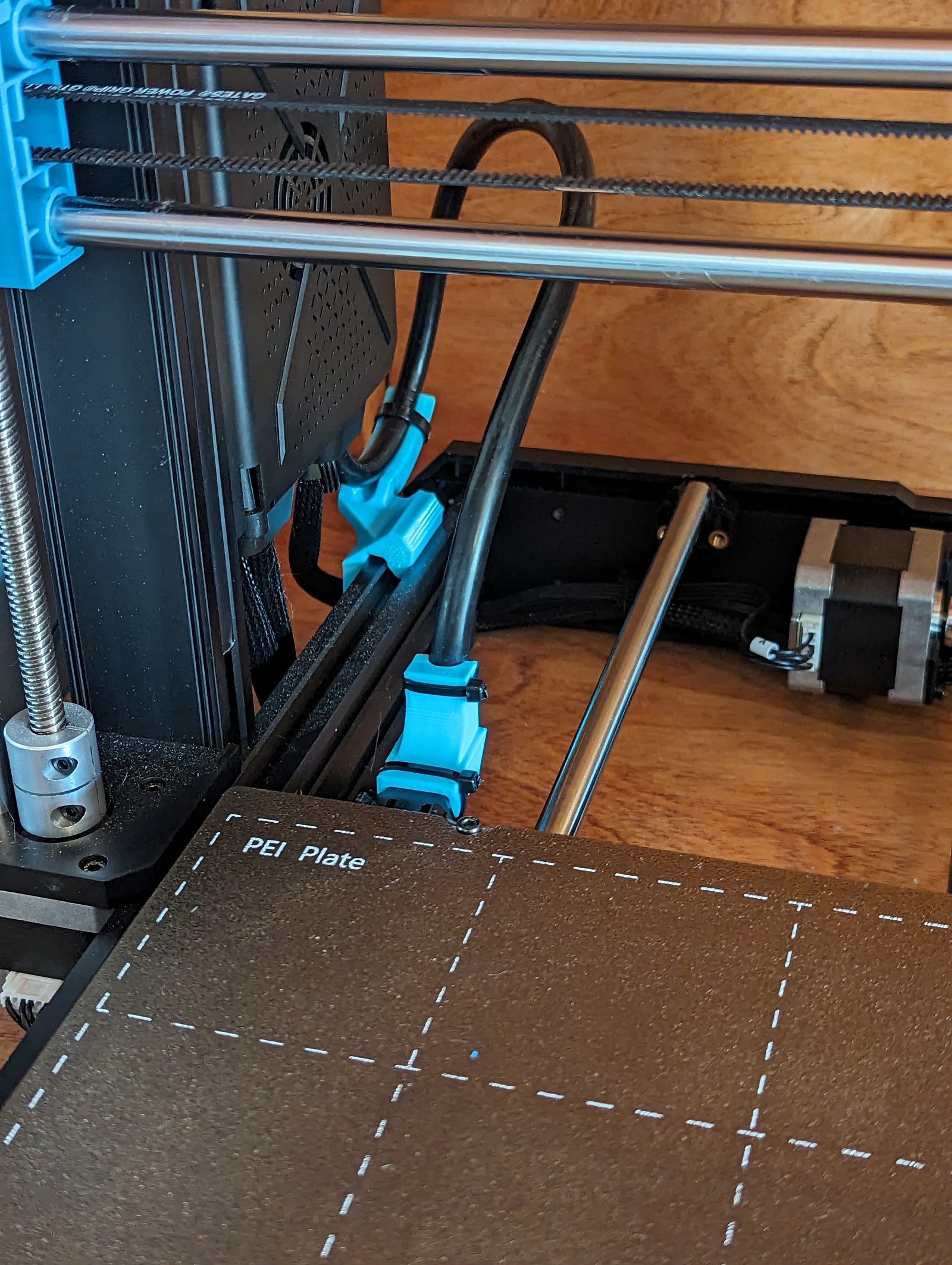

Khi làm vỏ cho máy Sovol SV06 Plus của mình, dây cáp giường nhiệt bị ép vào tường phía sau khi giường di chuyển về phía sau hết cỡ (ví dụ: khi di chuyển về vị trí gốc). Tôi muốn dây cáp được giữ thẳng đứng mà không hạn chế chuyển động của giường.

Để thực hiện điều này, tôi đã sửa đổi Bộ hỗ trợ cáp giường nhiệt của rogerquin cho máy in 3D SOVOL SV06 / SV06+ và thêm một kẹp hỗ trợ để gắn vào nắp che bộ phận giảm căng dây cáp giường nhiệt.

Trong quá trình tìm kiếm giải pháp, tôi nhận thấy cáp giường nóng và bộ phận giảm căng đi kèm với SV06 Plus khác với SV06, vì vậy các bộ phận này có thể không hoạt động trên SV06. Mô hình nguồn OpenSCAD và các bộ phận STL đã được bao gồm để bạn có thể tùy chỉnh.

Phần cứng

Bạn sẽ cần 3 dây rút (2 trong số đó nên là loại nhỏ):

• 1 dây rút cho kẹp hỗ trợ giảm căng dây cáp khung
• Từ 2 đến 4 dây rút nhỏ cho kẹp hỗ trợ nắp che bộ phận giảm căng dây cáp giường (tôi đã dùng 2 cái)

In

Hướng in: Cả hai bộ phận đều được in theo hướng hiển thị – kẹp hỗ trợ khung được in thẳng đứng, và kẹp hỗ trợ giường nhiệt được in nằm ngửa.

Brim (tùy chọn): Có thể cần brim cho một hoặc cả hai bộ phận tùy thuộc vào độ bám dính của bàn in. Kẹp hỗ trợ giường nhiệt có diện tích tiếp xúc với bàn in thấp.

Lắp đặt

Cả hai bộ phận đều có thể gắn vào và nên được cố định bằng dây rút.

Hỗ trợ giảm căng dây cáp khung

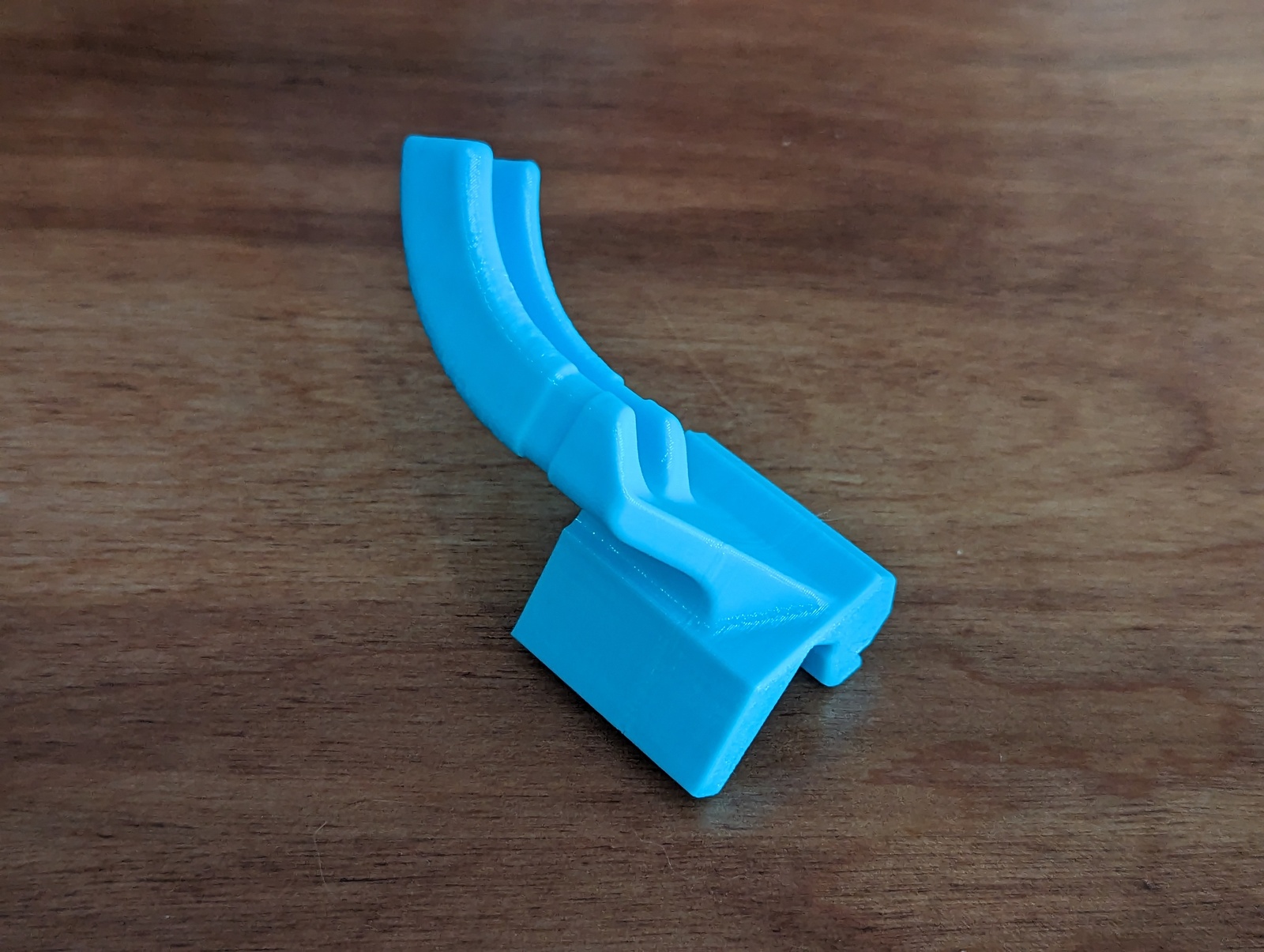

Kẹp hỗ trợ khung nghiêng vào khe khung máy in. Gắn một dây rút vào cáp giường nhiệt phía trên kẹp để giữ nó cố định.

Các bước lắp đặt bộ phận hỗ trợ giảm căng dây cáp giường

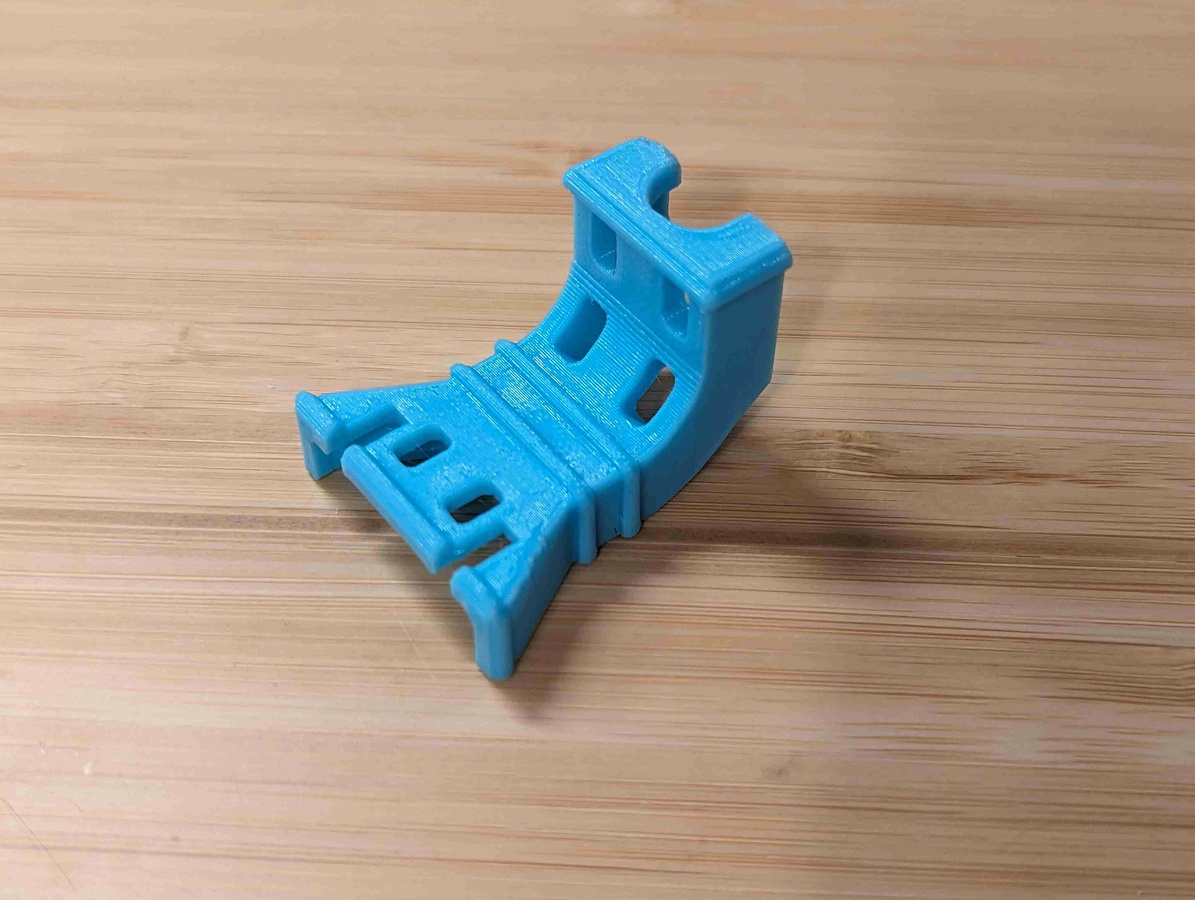

Kẹp hỗ trợ giảm căng dây cáp giường khớp vào phía trên nắp che bộ phận giảm căng dây cáp gốc của SV06 Plus. Cố định nó bằng dây rút nhỏ:

• Một dây rút qua các lỗ phía trên của nắp che bộ phận giảm căng, luồn xuống dưới cáp giường nhiệt ở phía dưới
• Một dây rút khác trên bộ phận hỗ trợ cáp giường thẳng đứng

Nếu muốn, bạn cũng có thể gắn dây rút ở hai đầu phần chồng lên nhau của nắp che bộ phận giảm căng, và ở giữa phần cong hỗ trợ.

Các bước lắp đặt trong ảnh:

Nắp che bộ phận giảm căng gốc của Sovol

Gắn bộ phận hỗ trợ giảm căng dây cáp giường đã in lên trên nắp che bộ phận giảm căng dây cáp gốc của Sovol

Góc nhìn từ trên xuống, với các lỗ luồn dây rút

Luồn dây rút qua một trong các lỗ ở đầu giường của kẹp khung

Luồn dây rút xuống hết cỡ và vòng qua cáp giường nhiệt ở phía dưới, và qua lỗ thứ hai trên bộ phận hỗ trợ giảm căng dây cáp giường

Ảnh mẫu của dây rút đầu tiên được luồn hết cỡ xuống phía dưới và vòng qua (dây rút trắng dùng để tạo độ tương phản)

Siết chặt dây rút đầu tiên và loại bỏ phần thừa.

Luồn một dây rút khác qua các lỗ phía trên và vòng ra phía sau bộ phận hỗ trợ cáp giường.

Siết chặt dây rút thứ hai và loại bỏ phần thừa. Xong!

(Tùy chọn) Nếu muốn, bạn có thể thêm hai dây rút nữa như trong ảnh.

Tùy chỉnh

Để tùy chỉnh thêm, tôi đã bao gồm mô hình nguồn OpenSCAD cho cả hai bộ phận hỗ trợ giảm căng dây cáp khung và giường.

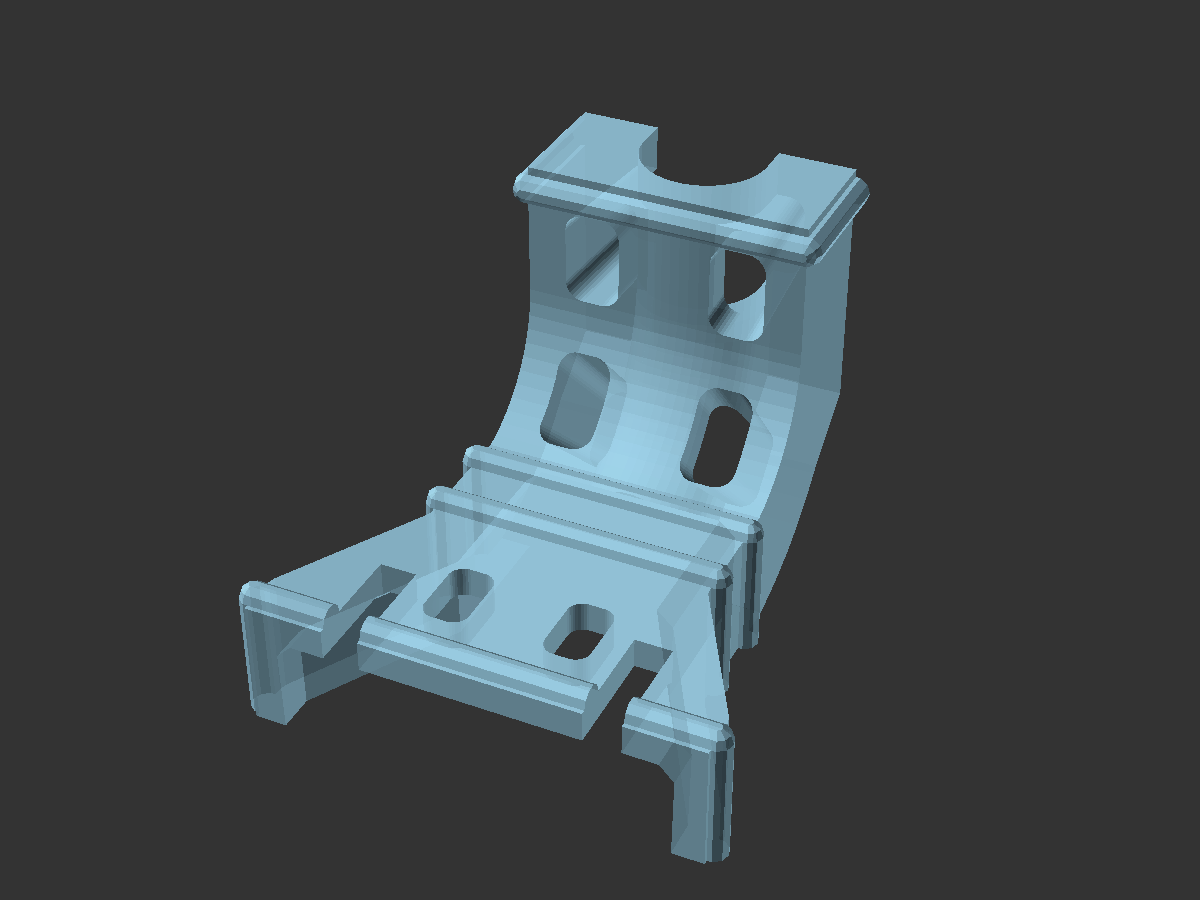

Mô hình nguồn hỗ trợ giường sử dụng bộ phận giảm căng dây cáp gốc của Sovol SV06 Plus để khớp và tạo hình các thành phần khác nhau.

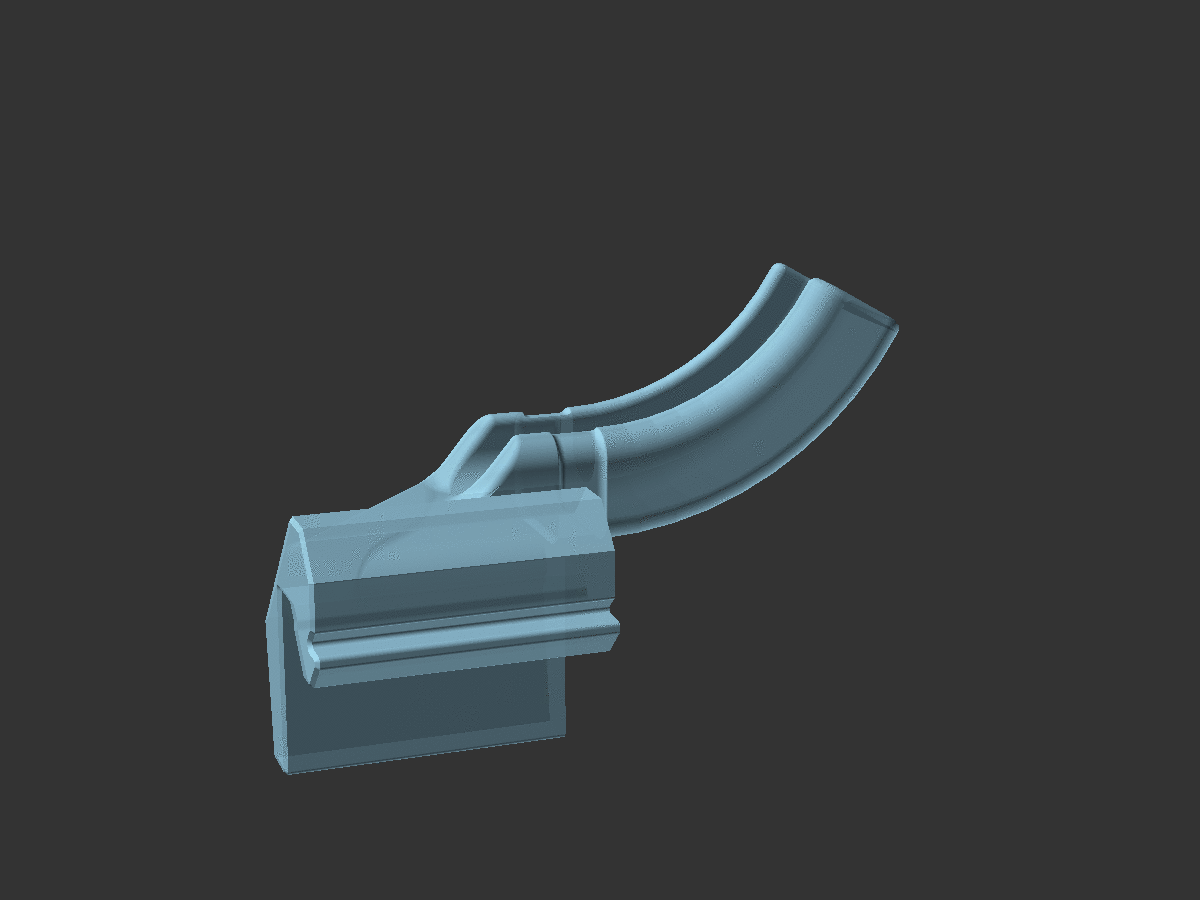

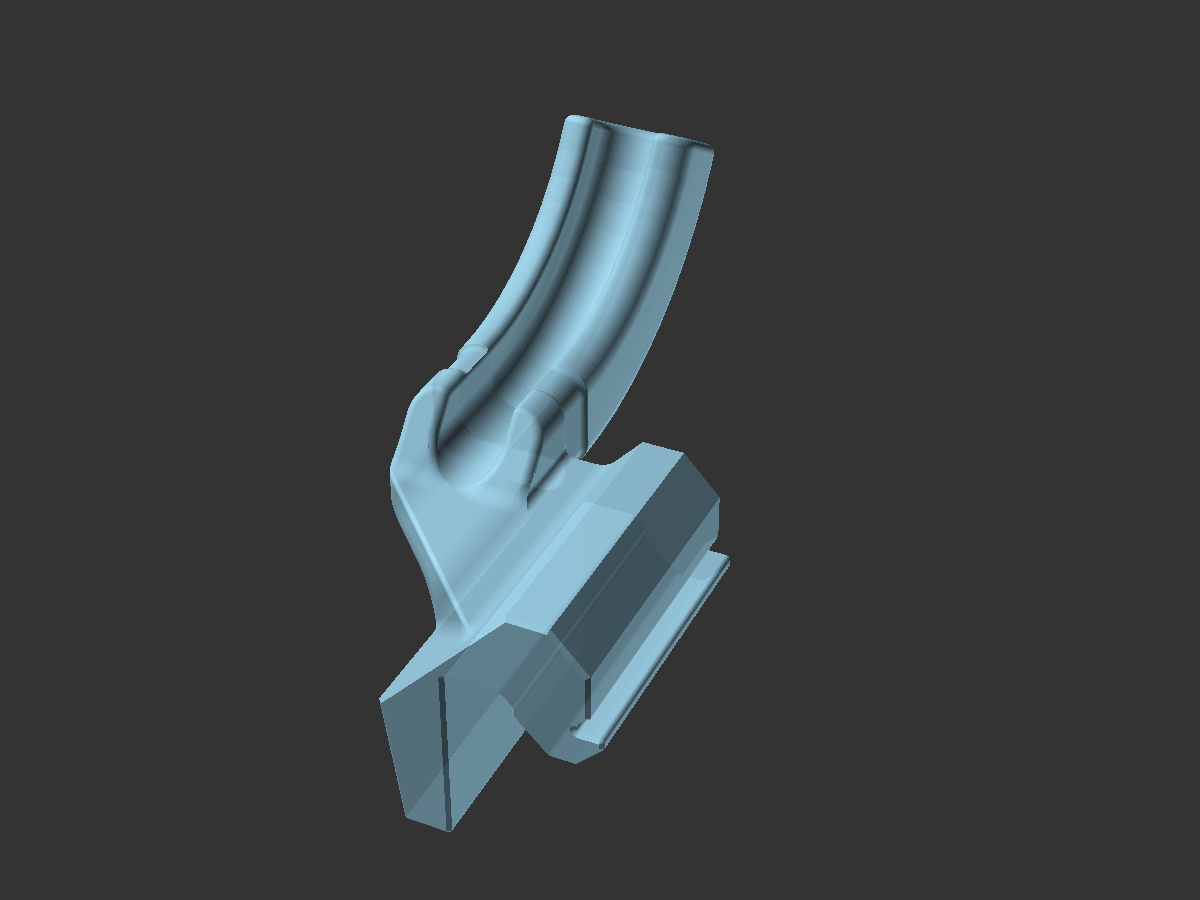

Mô hình nguồn hỗ trợ khung sử dụng mô hình gốc của rogerquin trong mã mô hình đã được sửa đổi.

Để sử dụng một trong các mô hình OpenSCAD này, hãy đặt tất cả các tệp nguồn vào cùng một thư mục. Sau đó, mở frame-strain-relief-support-v2.scad hoặc bed-strain-relief-support-v2.scad trong OpenSCAD.

Lưu ý về bộ phận gốc

Các tệp STL che bộ phận giảm căng dây cáp SV06 Plus đi kèm đã được sửa lỗi từ bộ phận gốc của Sovol (cũng được bao gồm). Bộ phận STL gốc đã tạo ra lỗi CGAL trong OpenSCAD.

Bản sao của mô hình gốc của rogerquin đã được căn giữa lại về gốc tọa độ trên tất cả các trục.

Phiên bản trước

Phiên bản đầu tiên của mô hình này được xuất bản vào ngày 17 tháng 9 năm 2023.

Các phiên bản sửa đổi trước đó của cả kẹp hỗ trợ khung (được tạo bằng Blender) và kẹp hỗ trợ giường (được tạo bằng TinkerCAD) được bao gồm trong các tệp mô hình, trong thư mục old-version.
