Khuôn Đo Bo Tròn / Vát Cạnh

Mấy cái này đã được cập nhật font chữ lớn hơn rồi nha.

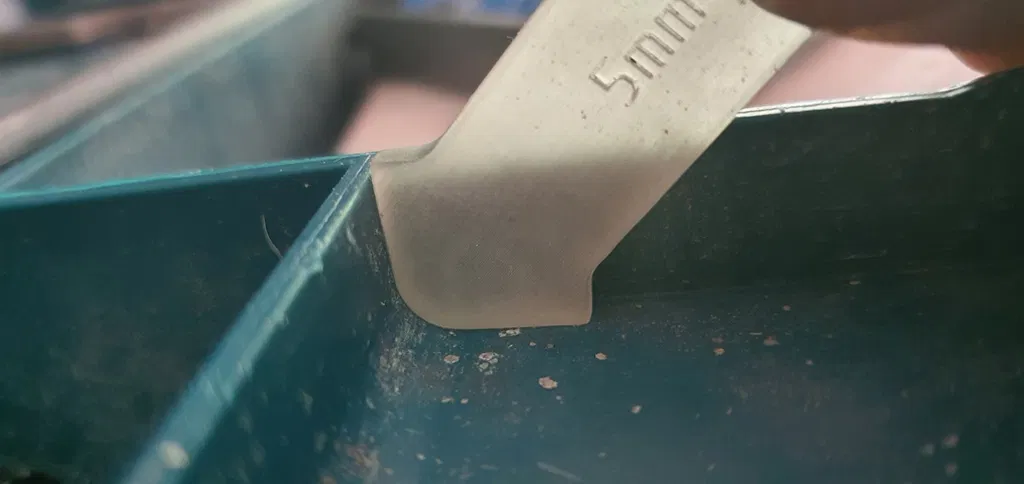

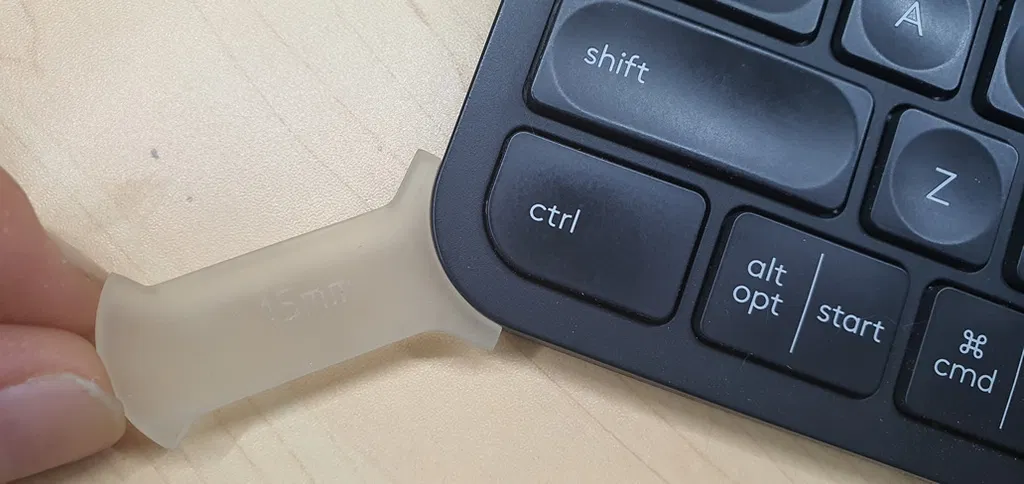

Sau một hồi in, kiểm tra, chỉnh sửa rồi lại in lại, tui ngán cái cách đó quá nên quyết định in cái khuôn bo tròn (fillet gauge) để có thể đo được bán kính bo tròn. Hồi xưa tui hay in mấy cái mẫu nhỏ với bán kính nghi ngờ, kiểm tra rồi chỉnh sửa mẫu lớn cho đúng bán kính. Cuối cùng tui nghĩ ra là nên in mấy cái này, nên giờ nó ra đời.

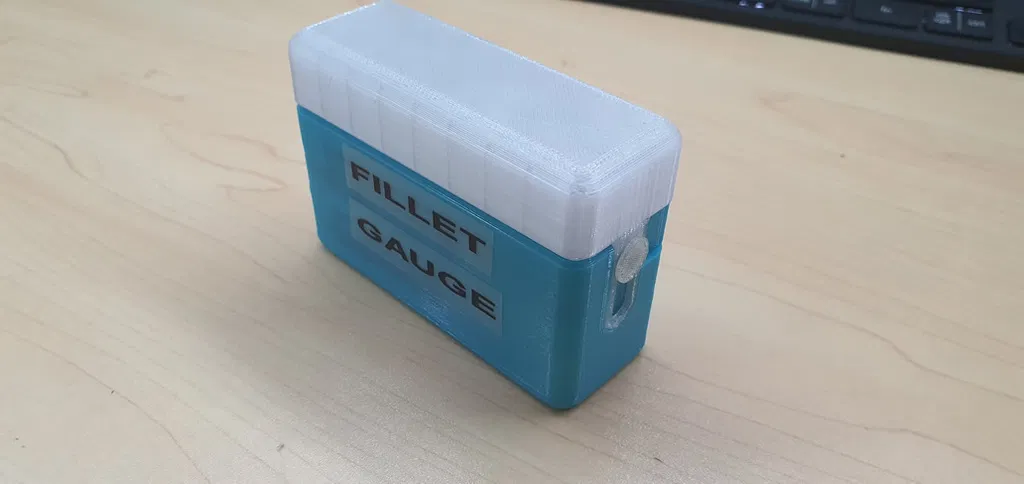

Ý tưởng thiết kế đầu tiên của tui là gắn hết lên một cái trục ở giữa, nhưng rồi tui nghĩ nó sẽ bất tiện khi kiểm tra mấy chỗ chật hẹp nên tui thiết kế chúng thành từng bộ phận riêng lẻ, rồi tui làm thêm cái hộp nhỏ xinh có nắp để đựng chúng.

Để đảm bảo độ chính xác và chi tiết, tui quyết định in mấy cái khuôn bo tròn bằng máy in SLA (resin) của tui (Anycubic Photon Mono), chủ yếu là vì tui có thể ghi kích thước lên mấy cái miếng này (mà không cần phải viết tay hay thiết kế sao cho máy in FDM in được chữ vào chúng), còn để cho đơn giản và đa dạng màu sắc, tui in cái hộp bằng máy (FDM, PLA) Flashforge Guider II của tui.

LƯU Ý:

Tui phải thêm 2 cái "chặn" ở hai bên để giữ nắp không bị rơi ra, nhưng mà phải dán keo lại nha, để đảm bảo nắp không bị dính vô đế, tui dán mấy miếng đó vô rồi lấy kẹp giữ cả hai lại, rồi bắt đầu di chuyển nắp lên xuống trong khoảng một phút gì đó (cho keo khô và ngăn keo dính chặt nắp lại).

CẬP NHẬT:

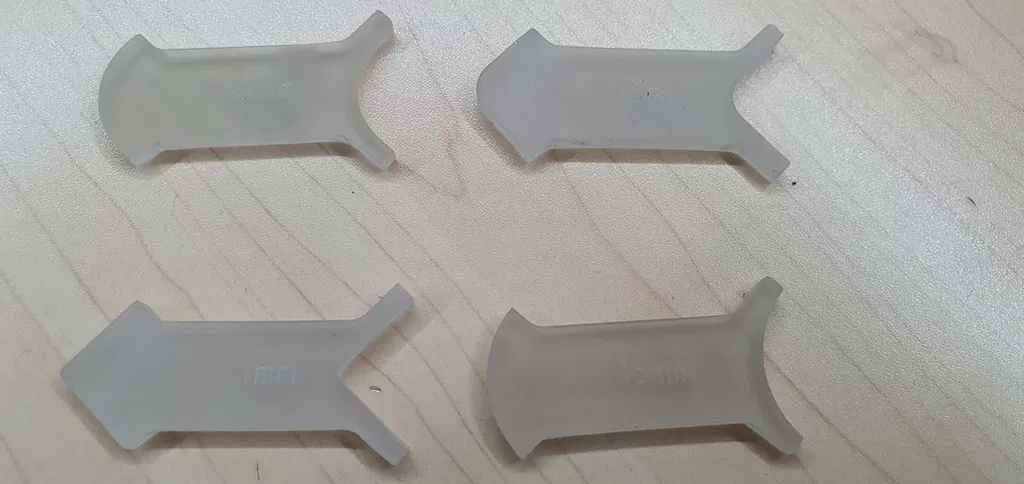

Tui đã thêm mấy cái khuôn để đo vát cạnh (chamfer) nữa rồi nha.

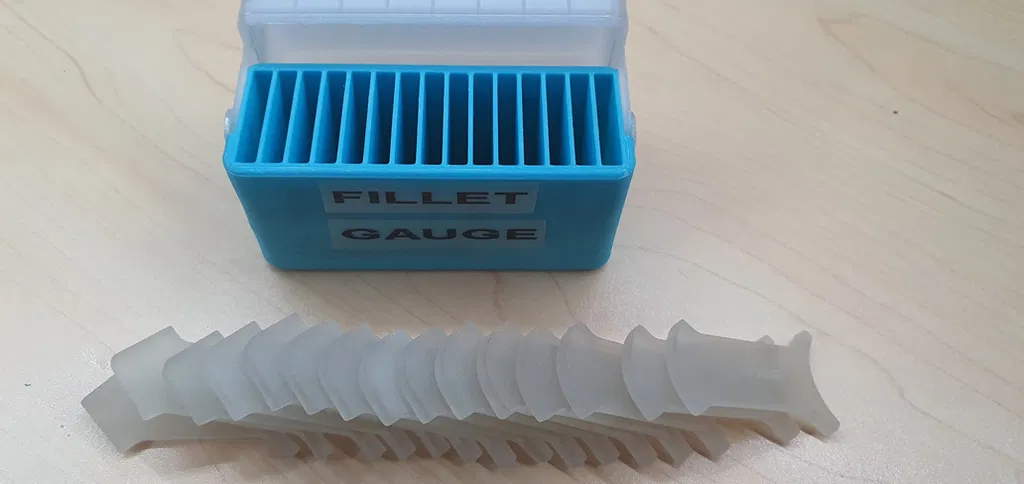

Sau khi in

Cách tôi thiết kế

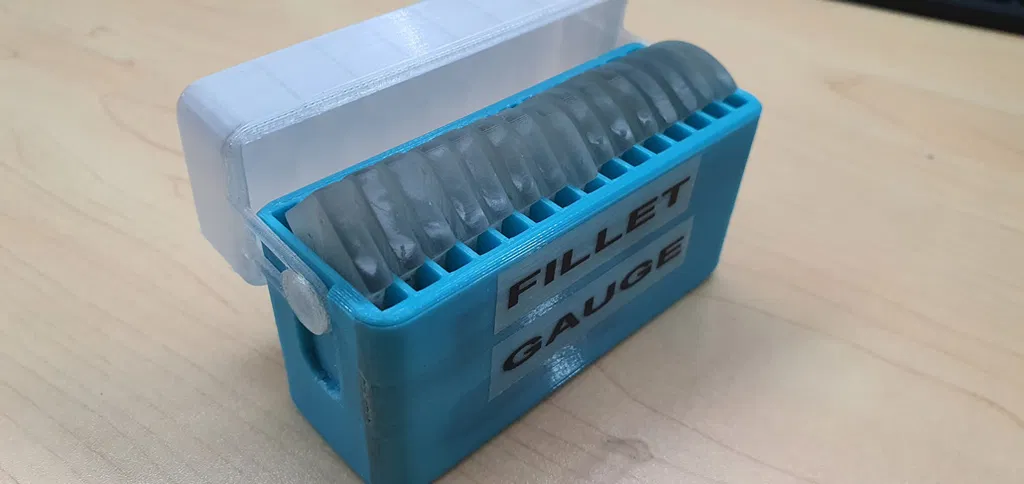

Mở hé ra, tui chọn thiết kế này đơn giản vì tui nghĩ nó sẽ ngầu (và cũng giữ các bộ phận lại với nhau).

Khe hở 0.5mm.

Tui nghĩ kích thước 4mm là vừa, không quá nhỏ cũng không quá to.

Mẹo in

Sắp xếp khuôn

Cách in khuôn tốt nhất mà tui tìm được là in chúng nghiêng ra sau 20 độ và cách mặt in 5mm, tui đã thử in thẳng, giống như in nghiêng nhưng không có góc nghiêng thì chúng đều thất bại, chắc là do chúng di chuyển quá nhiều vì các lớp in bị lệch hết nên tui nghĩ góc nghiêng nhẹ cùng với các bộ phận hỗ trợ ở phía sau đã giữ chúng lại rất tốt và ít gặp vấn đề.

Tui phải in lại vài cái (8mm và 11mm) vì ở phần bán kính bên trong, mấy cái đỉnh hơi bị cong vênh nên tui cũng khuyên bạn nên đặt các bộ phận hỗ trợ để giữ phần đỉnh, mấy hình sau đây cho thấy cách tui in lại mấy cái khuôn mới, và chúng trông hoàn hảo (ngoài việc chà nhám để loại bỏ chỗ gắn bộ phận hỗ trợ)

Tui chọn in chúng nằm nghiêng để các bộ phận hỗ trợ ít ảnh hưởng đến độ chính xác của bo tròn, chấp nhận việc phải chà nhám một chút nhưng tui thà để chúng nằm nghiêng và chà nhám rất ít trên phần bo tròn.

Sắp xếp hộp

May mắn là cái hộp chỉ cần bộ phận hỗ trợ bên dưới mấy cái núm nắp trên đế và trong các vòng tròn trên nắp (như hình) và cả hai đều không cần raft.
