Gridfinity Tinh Chỉnh

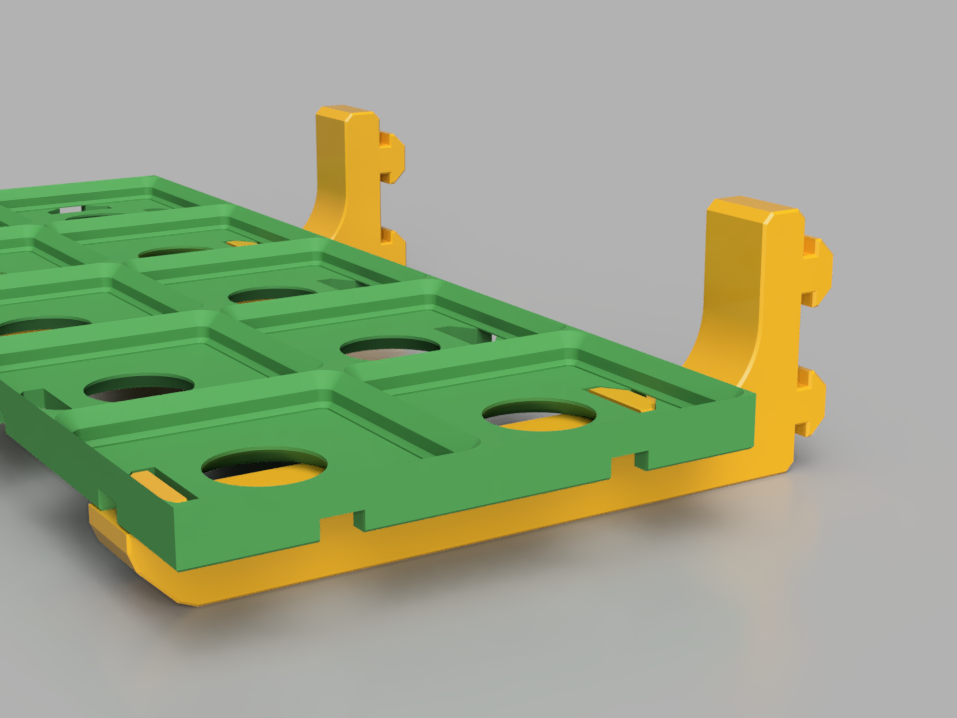

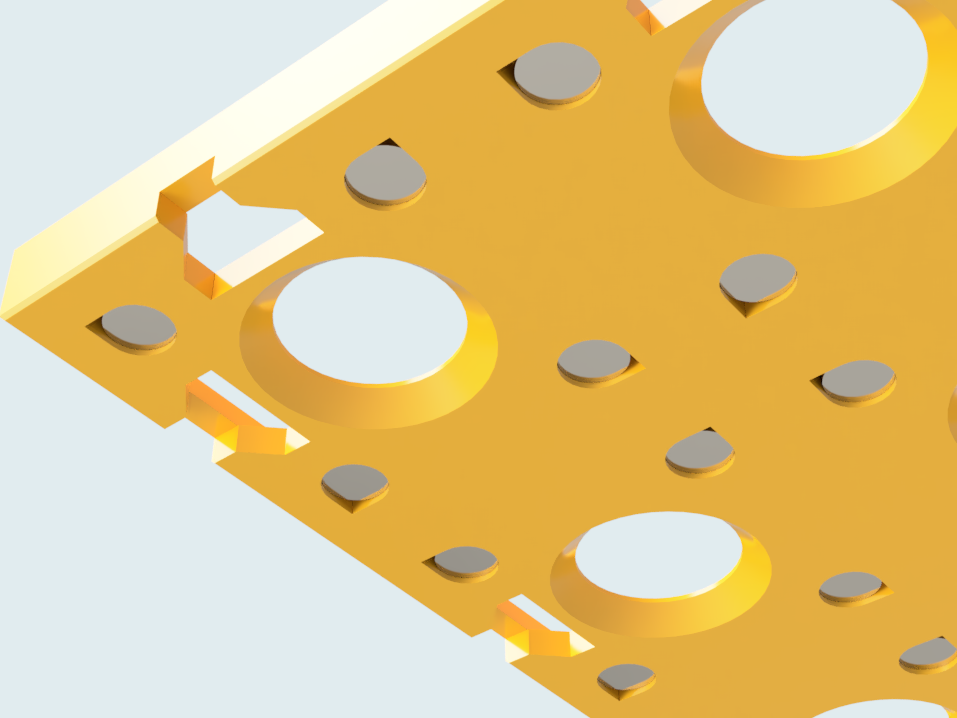

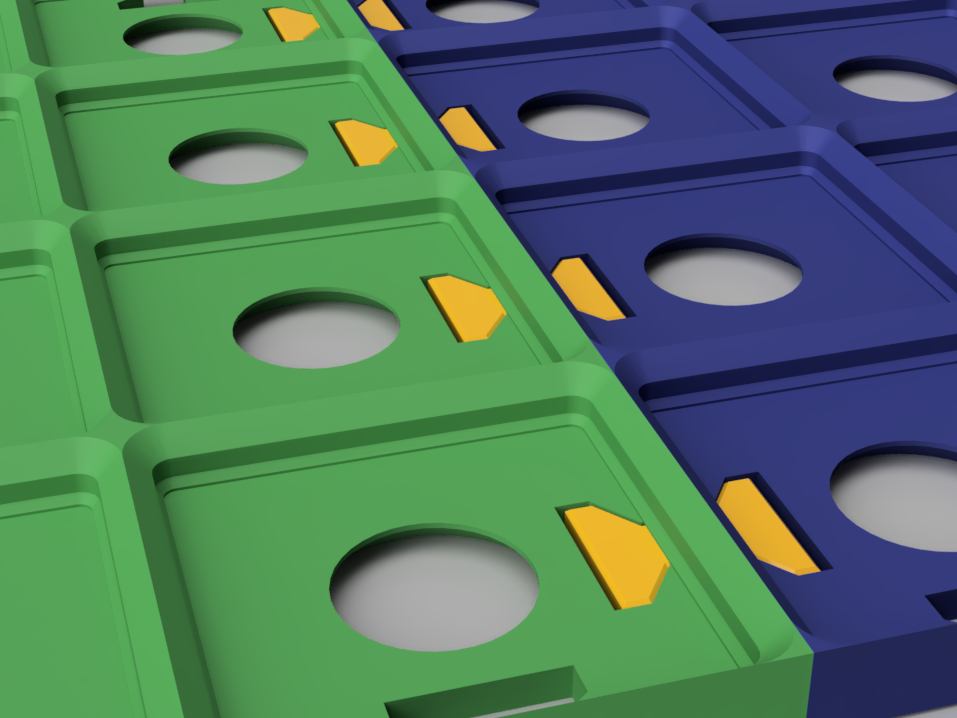

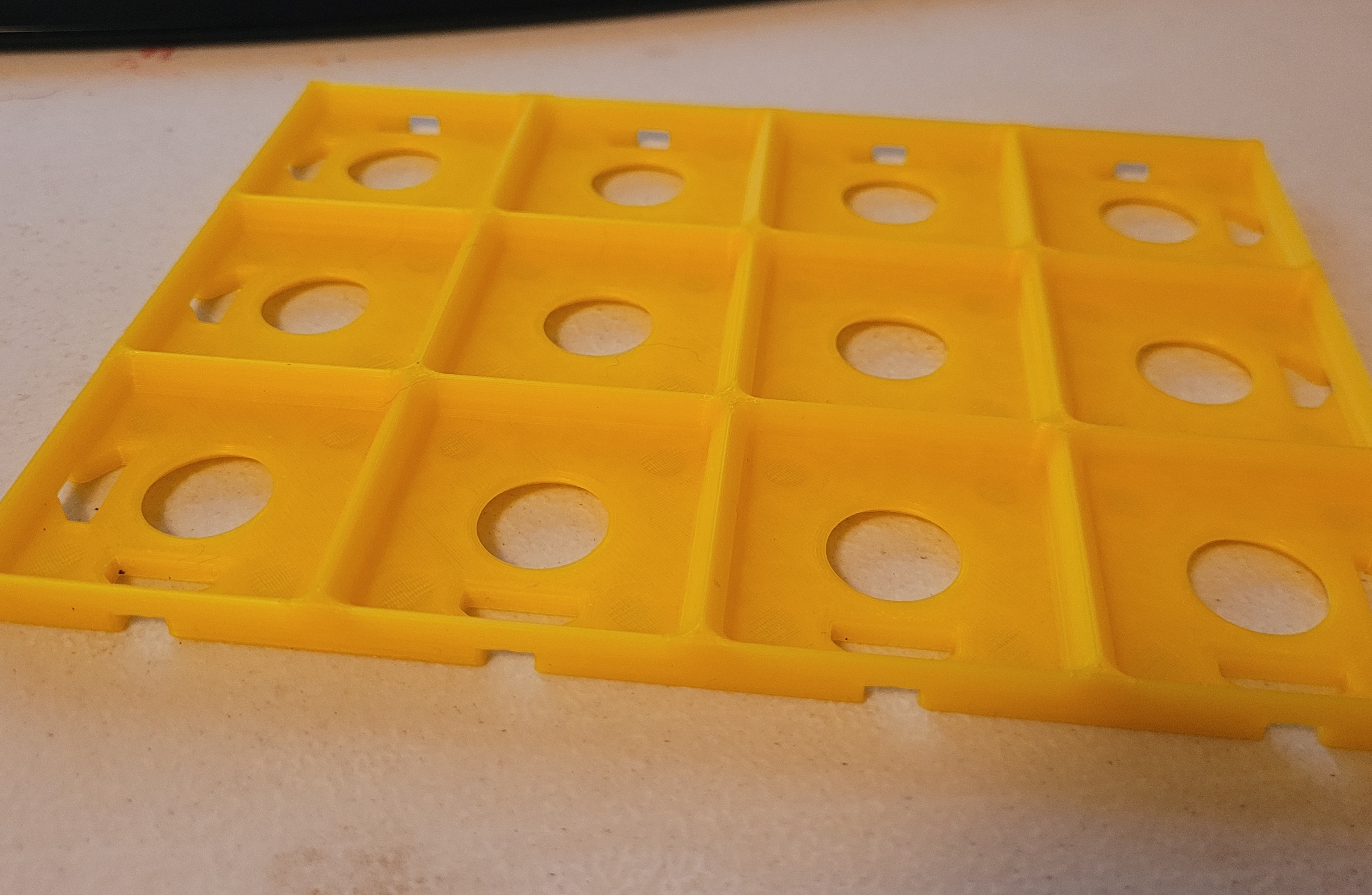

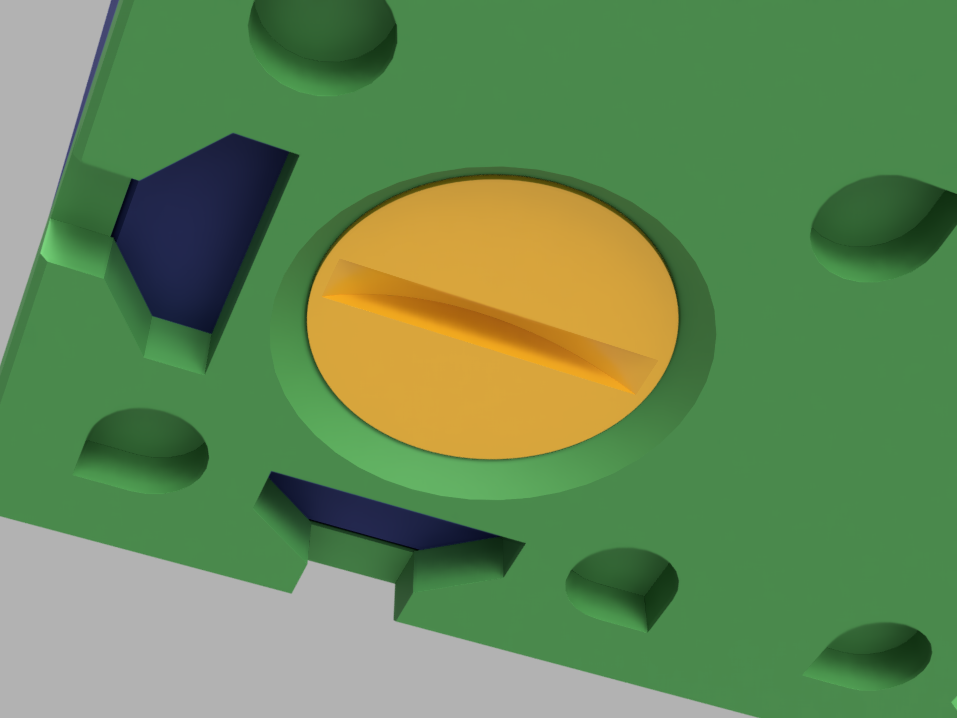

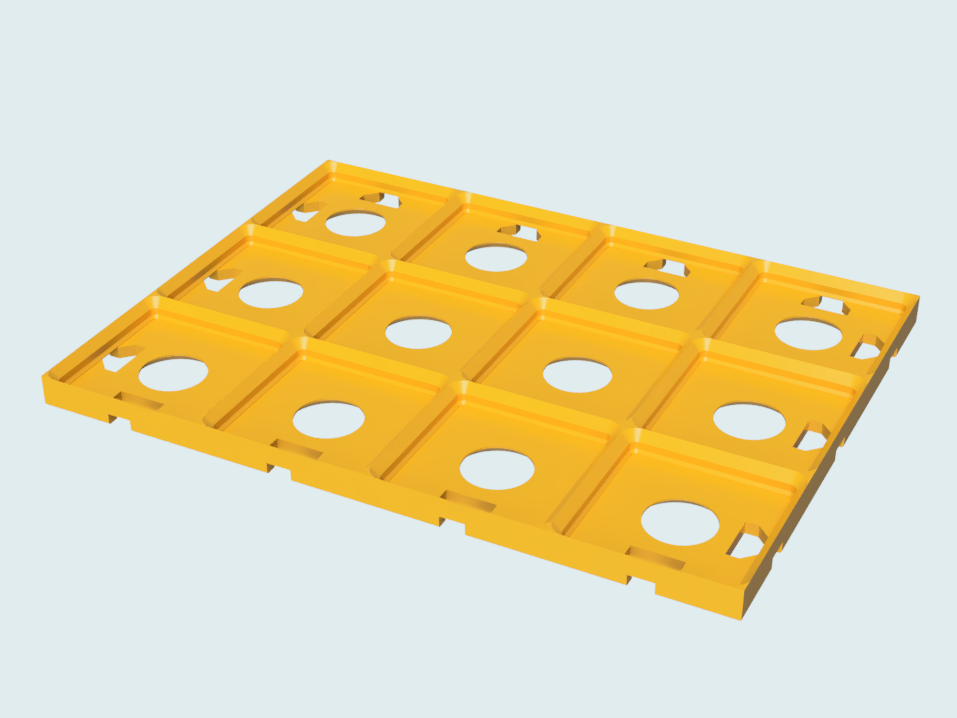

Gridfinity được tinh chỉnh (ít nhất là theo ý kiến khiêm tốn của tôi)… #### Thông số kỹ thuật Gridfinity Gridfinity là một bộ hướng dẫn và tiêu chuẩn, được tạo ra bởi Zack Freedman. Hướng dẫn chung là mọi thứ đều là bội số của 7. Các lưới đế (baseplate) được tạo thành từ các hình vuông có kích thước 42x42 mm. Chiều cao của các hộp/widget đi vào lưới là bội số của 7 (về lý thuyết). Tôi có Thông số kỹ thuật Gridfinity đầy đủ hơn. #### Tinh chỉnh Việc triển khai gridfinity này tuân thủ tất cả các tiêu chuẩn và xây dựng dựa trên chúng để cung cấp một số cải tiến cũng như một số tùy chọn thay thế để cố định các hộp vào đế. Việc triển khai này cũng bao gồm một phương pháp đơn giản để mở rộng các đế vượt quá kích thước bạn có thể in trên máy in 3D của mình. Không có gì thực sự đột phá hay thậm chí là hoàn toàn độc đáo ở đây, nhưng nó thực sự “tinh chỉnh” việc triển khai Gridfinity. #### Triển khai Hộp/Widget Gridfinity Refined (Printer Tools) Gridfinity Refined (Valet) #### Nam châm Chúng tôi bắt đầu bằng cách cung cấp các lỗ ép vừa cho nam châm 6x2mm ở mặt dưới của đế. Nếu bạn cần keo, nó sẽ không ảnh hưởng đến việc sử dụng thông thường. > Thử nghiệm với vòng đệm 6x2mm trong đế. Sẽ cho bạn biết kết quả. Nam châm cho mặt dưới của hộp/profile được lắp vào cạnh của widget. Không cần keo. Các khe này thẳng hàng với vị trí “tiêu chuẩn” của nam châm cho đế gridfinity. Vì vậy, các hộp/profile này có thể được sử dụng với bất kỳ đế hiện có nào của bạn. Một lần nữa, không cần keo. #### Cố định không dùng nam châm Nếu bạn cần cố định các hộp vào đế để chúng không bị lung lay, một lỗ vít đặc biệt và vít vặn tương ứng đã được cung cấp. Lỗ vít sẽ không ảnh hưởng đến các đế khác, nhưng hộp không thể được cố định vào các đế khác bằng vít vặn. Có một file STL “Bin Screw Hole” có thể được sử dụng với một toán tử boolean trong phần mềm thiết kế 3D của bạn để tạo lỗ ren trong các hộp khác. Lỗ vít trong hộp là loại ISO Metric Profile, kích thước 15.0mm, định danh M15x1.5, lỗ loại 6H. Có một độ lệch so với mặt ren là 0.125mm để tạo một chút khoảng hở giúp dễ dàng vặn vít. #### Đế lớn hơn Một khóa cánh bướm đơn giản được cung cấp để ghép nhiều đế lại với nhau. #### Đế tối giản Đối với những người không quan tâm đến “lỗ vít” nhưng vẫn muốn có các bộ phận giữ “cánh bướm” và nam châm ép vừa. EricD đã tạo ra một bản remix, lấy cảm hứng cho phiên bản “tối giản/lite” mới sử dụng ít nhựa hơn. Xem trong thư mục “Baseplates-Minimal”. #### Lưới xếp chồng Hãy coi lưới xếp chồng như một mặt phẳng ổn định được xây dựng trên các hộp xếp chồng khác. Thậm chí còn có các “hộp” đặc biệt có thể được cố định vào lưới (bằng vít vặn) hoạt động như tay cầm (màu cam trong hình dưới đây). Lưới xếp chồng cũng có khe cắm nam châm. #### File Fusion 360 Các file Fusion 360 đã được cung cấp để bạn có thể nhập chúng vào Fusion 360 để tạo widget của riêng mình một cách rất dễ dàng. Chỉ cần mở dự án và chọn “Modify→Change Parameters”, sau đó nhập số cột và hàng gridfinity cũng như số lớp gridfinity (đơn vị 7mm). Nếu bạn không có Fusion 360, bạn có thể bắt đầu với “Bin Base” trong thư mục “Core”. Đặt nó vào chương trình mô hình hóa 3D yêu thích của bạn và sau đó sao chép nó dựa trên 42mm. Sau đó, tạo một hộp có các góc tròn ở trên và tùy chỉnh theo ý thích của bạn. #### Tùy chọn gắn kết Việc gắn kết cho các thanh nhôm định hình 4040 hiện đang được làm lại và thử nghiệm. Và tất nhiên, không có gì trong thế giới in 3D diễn ra thực sự nhanh chóng. Các tùy chọn gắn kết khác sẽ sớm ra mắt. Ví dụ: gắn tường, bảng ghim và nhiều tùy chọn khác. ### In ấn Đáng ngạc nhiên là tôi đã thành công với việc in chỉ với 3 lớp tường, trên và dưới, và sử dụng lưới tản nhiệt sét (tôi cũng đã rất thành công với chỉ 2 lớp tường, trên và dưới). Không cần hỗ trợ. Đối với đế, bạn sẽ muốn in với 3-5 lớp tường để làm cho tường gridfinity chắc chắn hơn. Các bộ phận gắn kết nên được in nghiêng. Most các bộ phận đòi hỏi hỗ trợ bên trong nhiều hơn đã được thiết kế với sự hỗ trợ đó tích hợp vào mô hình. Ví dụ đơn giản nhất là các khóa cánh bướm dùng để ghép các đế lại với nhau. Hoặc các bộ phận gắn kết 4040. Tất cả các mô hình đã được tinh chỉnh cho đầu phun 0.4mm hoặc 0.6mm. PLA hoặc PLA+ đã được thử nghiệm và tinh chỉnh kỹ lưỡng. Đối với những người gặp vấn đề về khớp nối với các khóa cánh bướm. Tôi đã thử làm chúng chặt hơn và lỏng hơn. Tôi khuyên bạn nên in thử một vài cái; nếu chúng không vừa, vui lòng điều chỉnh tỷ lệ trong slicer của bạn. ### Lịch sử thay đổi 2023-05-19: Tệp kết nối đế với đế lớn hơn một chút (sát hơn). 2023-05-18: Lấy cảm hứng từ bản remix của EricD, đã thêm phiên bản “lite” của lưới không có lỗ vặn để giảm lượng nhựa cần thiết cho những người không quan tâm đến vít vặn. 2023-05-09: Tinh chỉnh một số tường ẩn trong slicer để tăng độ bền và tương thích tốt hơn với đầu phun 0.6mm. 2023-05-09: Thêm thư mục mới “Blanks” là các hộp có thể xây dựng dựa trên đó cho nhu cầu tùy chỉnh của bạn. 2023-03-25: Tinh chỉnh lại để hỗ trợ mượt mà đầu phun 0.6mm. 2023-03-13: Thêm lưới xếp chồng. 2023-03-09: Tinh chỉnh cài đặt để nam châm ép vừa vặn hơn. Cho phép in chỉ với 2 lớp tường, trên và dưới. Đổi tên để nhất quán với “tiêu chuẩn” về “XxYxZ” (trước đây tôi sử dụng Z làm số đầu tiên).
