Cái đế này là dành cho webcam USB mình mua trên AliExpress.

Mình thiết kế cái này cách đây vài năm rồi, lúc đó là để dùng cho RPiCam với 2 servo điều khiển góc.

Lúc đó mình chưa phát hành thiết kế gốc vì chưa tìm ra cách dễ dàng để dùng servo với các giao diện phổ biến.

Mình chỉ dùng nó để giữ camera và chỉnh góc thủ công.

Bây giờ mình đổi sang bo mạch BTT Manta và BTT CB1, thiết kế mới này dùng cho webcam USB mình mua trên AliExpress và có khớp cầu để chỉnh góc camera.

Chỉ dùng ốc tự khai thác m2x10 như của Voron thôi, vì mình không có đủ không gian cho ốc m2.5 hoặc m3 với insert nhiệt.

Có đế cho camera, đế cho module USB và đế microfit ở dưới.
Tại sao?

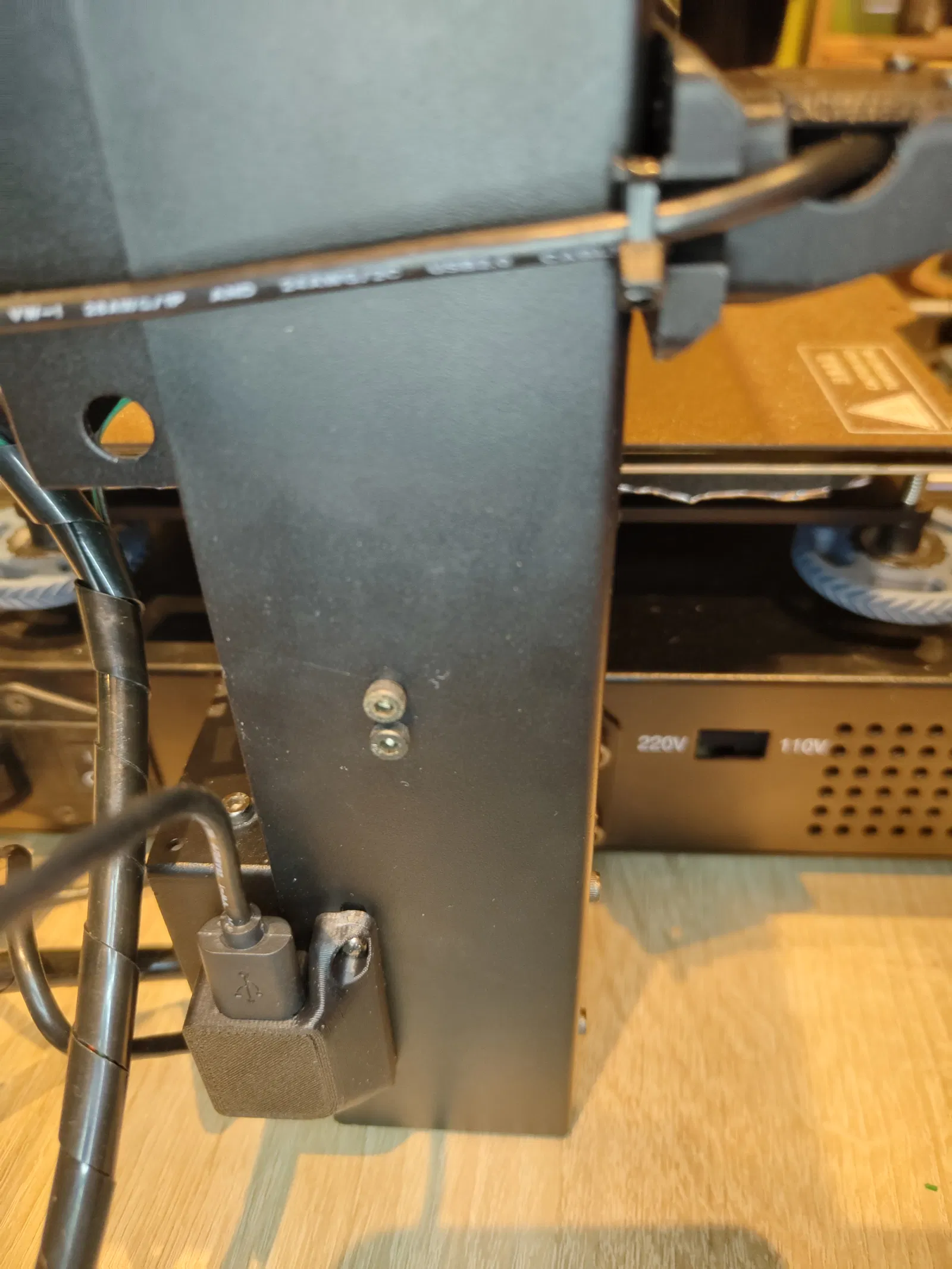

Cáp USB đi kèm camera hơi ngắn, nên bạn có thể cắm vào đế USB ở bên.

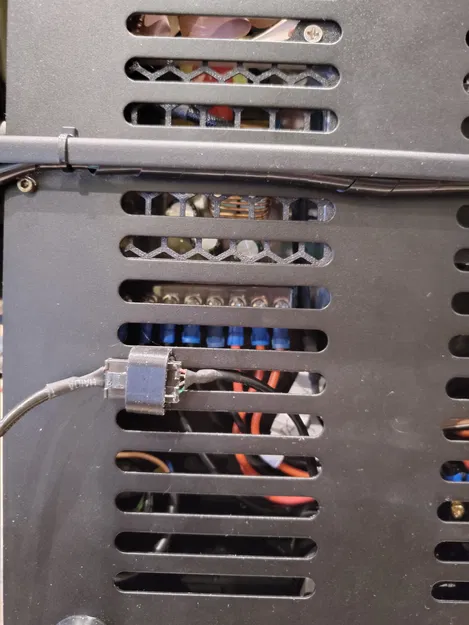

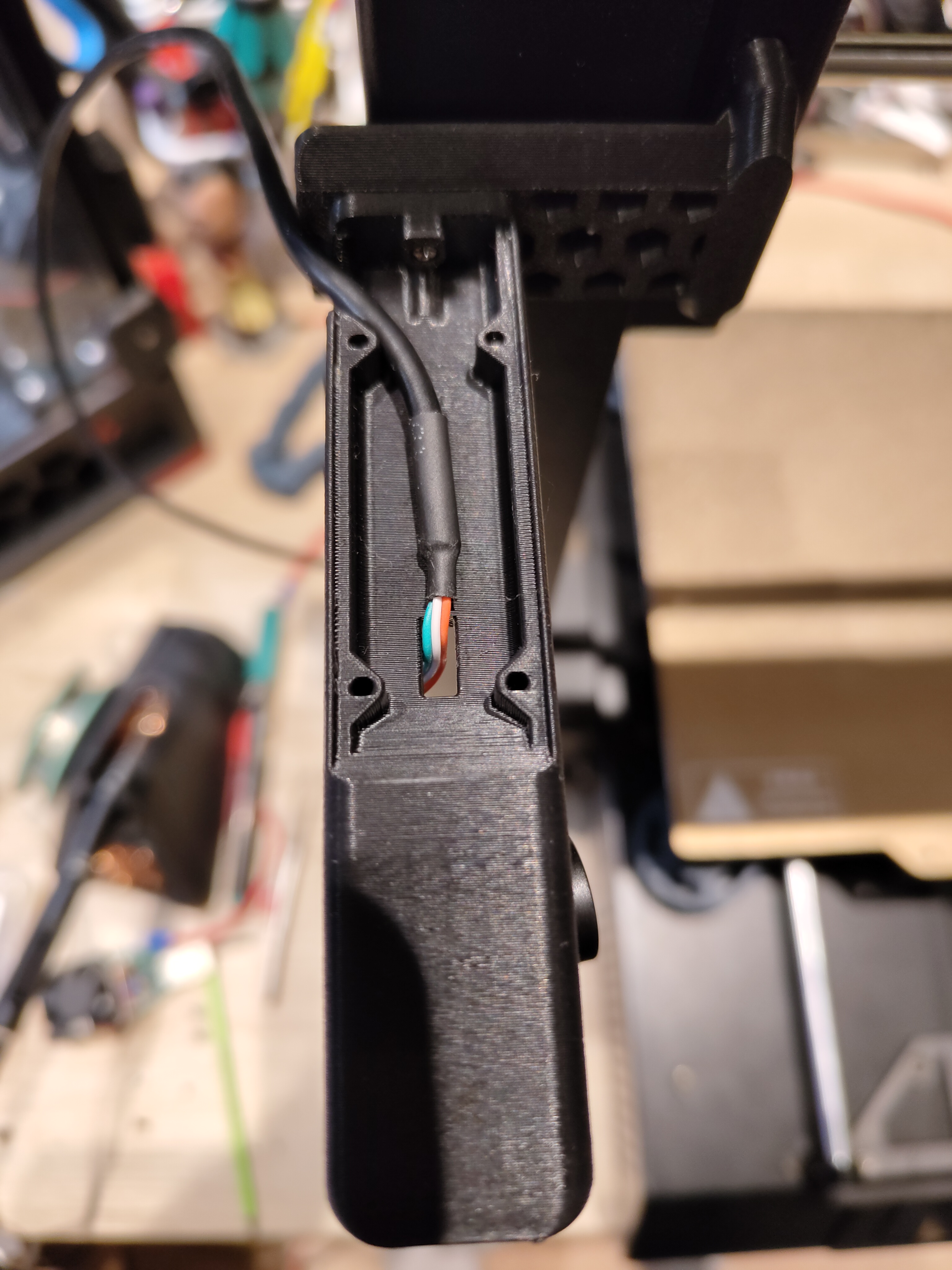

Vì mình không muốn khoét lỗ mới trên khung máy, mà vẫn muốn gỡ được phần dưới ra mà không cần tháo các bộ phận không cần thiết, nên bạn có thể cắm đầu nối microfitx4 vào cáp USB tới Pi hoặc CB1 và ngắt kết nối cáp bằng chúng.

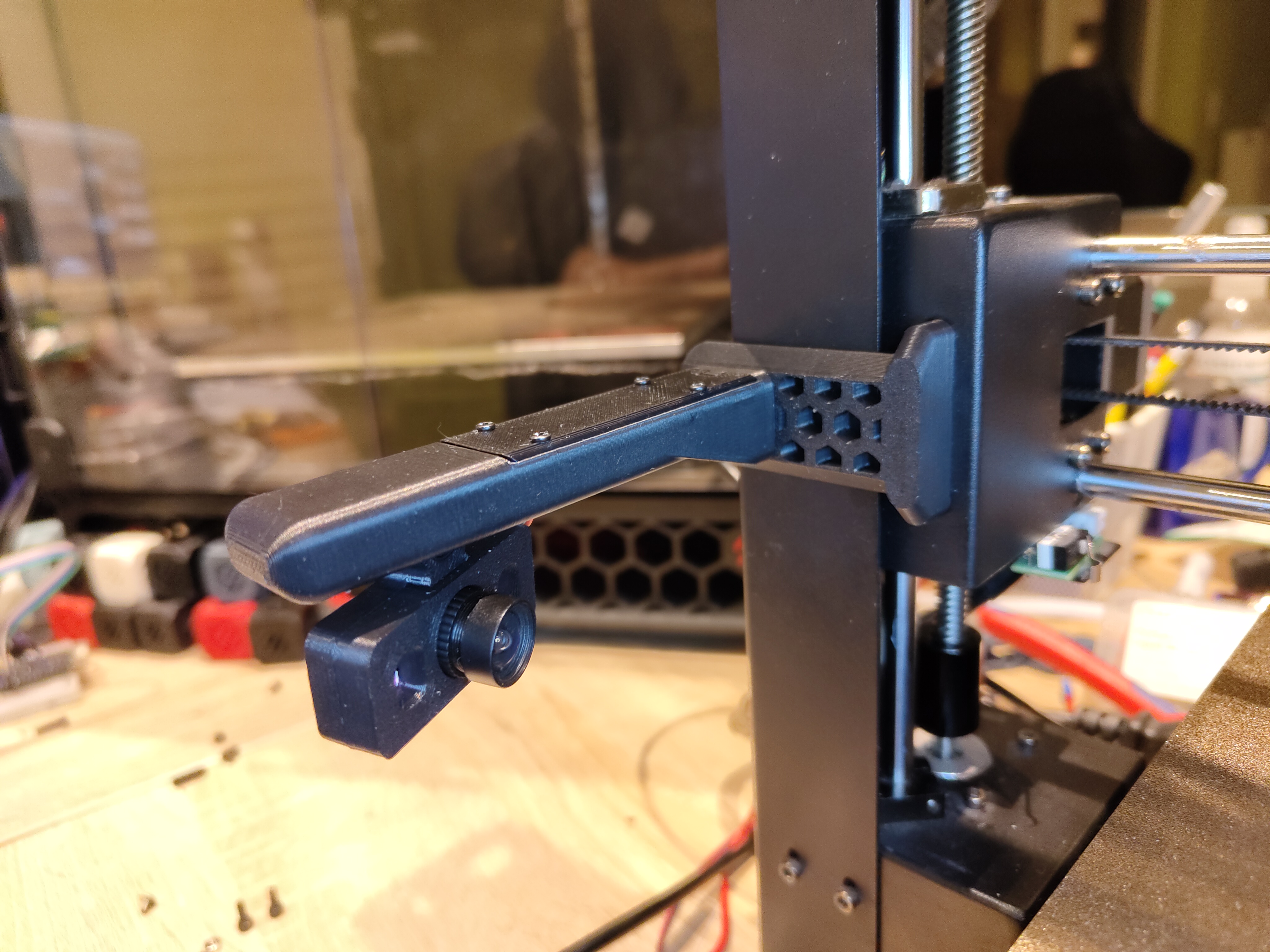

Đế webcam được gắn vào đế x/z và vặn bằng đai ốc in 3D từ phía sau.
Mình cũng khuyên dùng một miếng băng dính.
Thật không may là vặn đai ốc qua đế hơi khó, nhưng mà làm được ;)

Mình không nhớ chính xác module USB mình đang dùng nữa, nhưng chắc là giống cái này (USB 2.0):
https://de.aliexpress.com/item/4000016008369.html

Camera là cái này:
https://de.aliexpress.com/item/1005005909750422.html

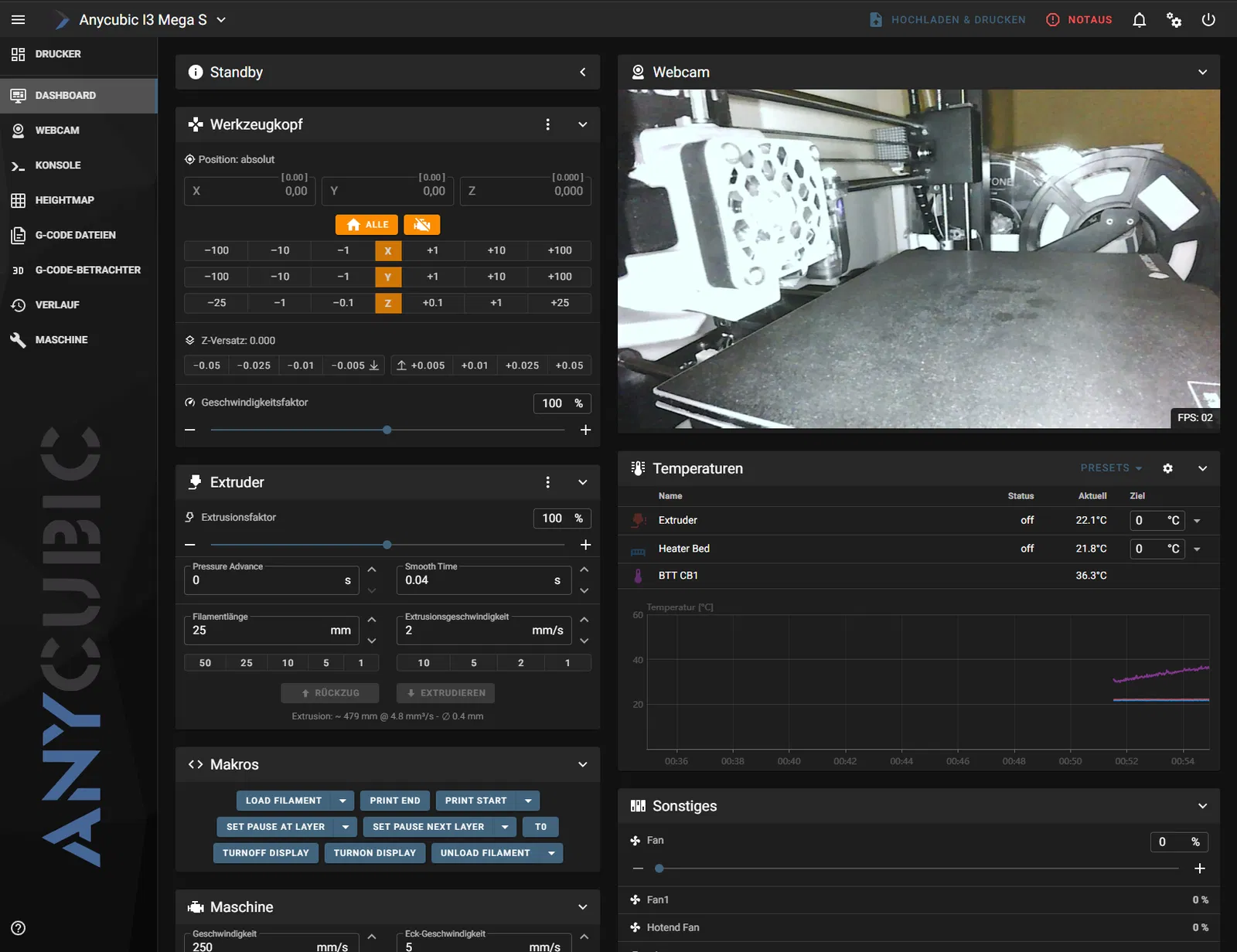

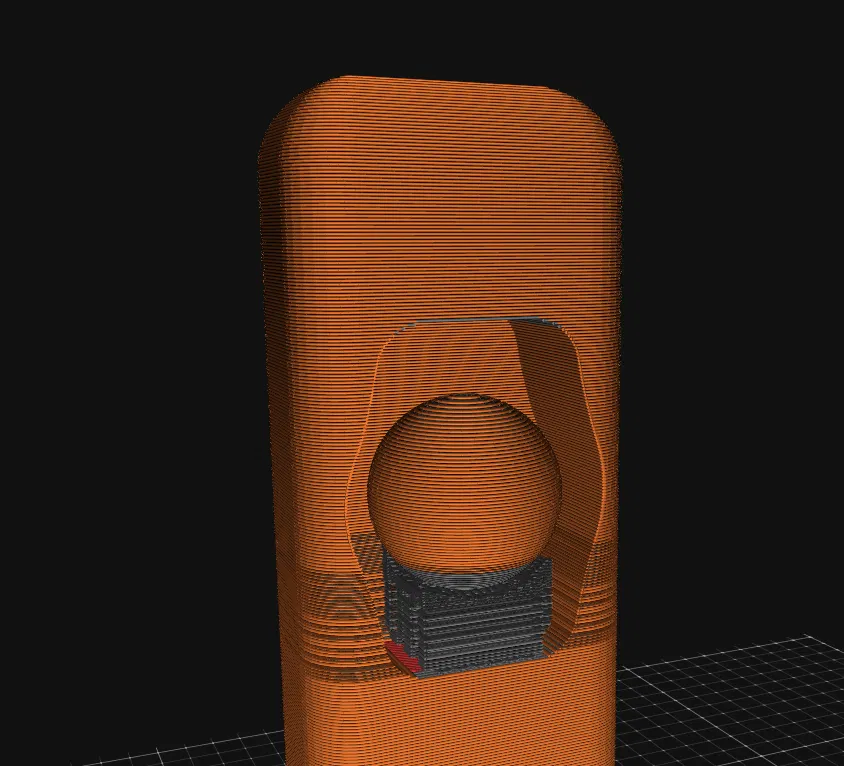

Bạn sẽ cần support dưới khớp cầu trên cánh tay!
Còn lại mọi thứ khác thì nên là ổn nếu không có support.
