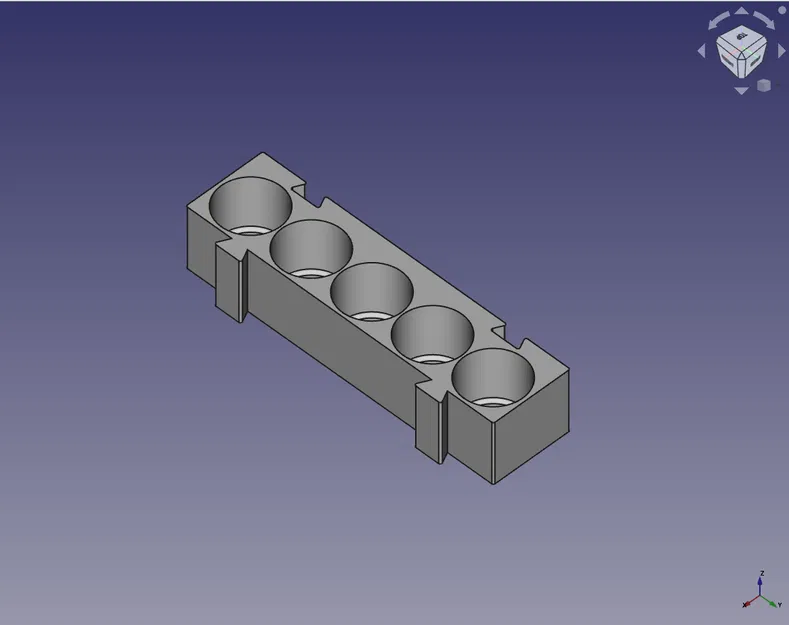

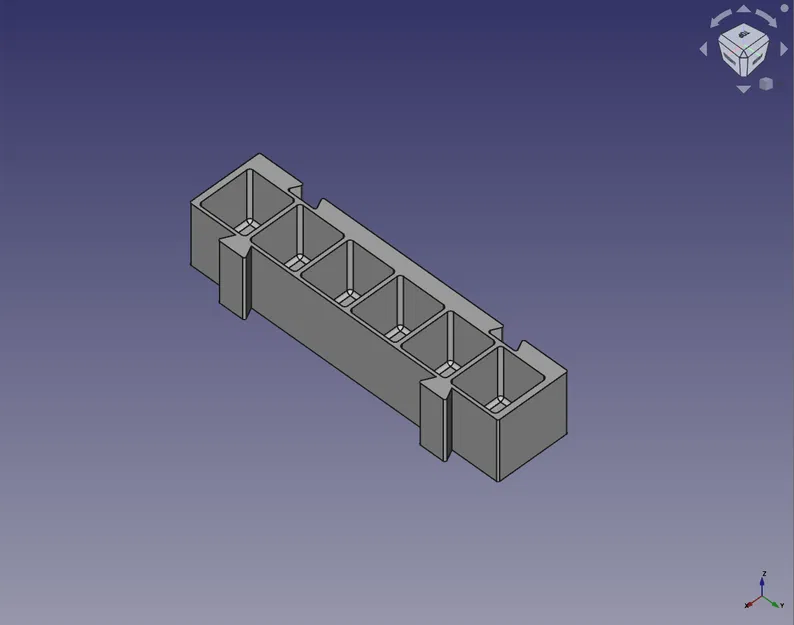

Đế giữ pin Jasond tương thích, tùy chỉnh theo thông số

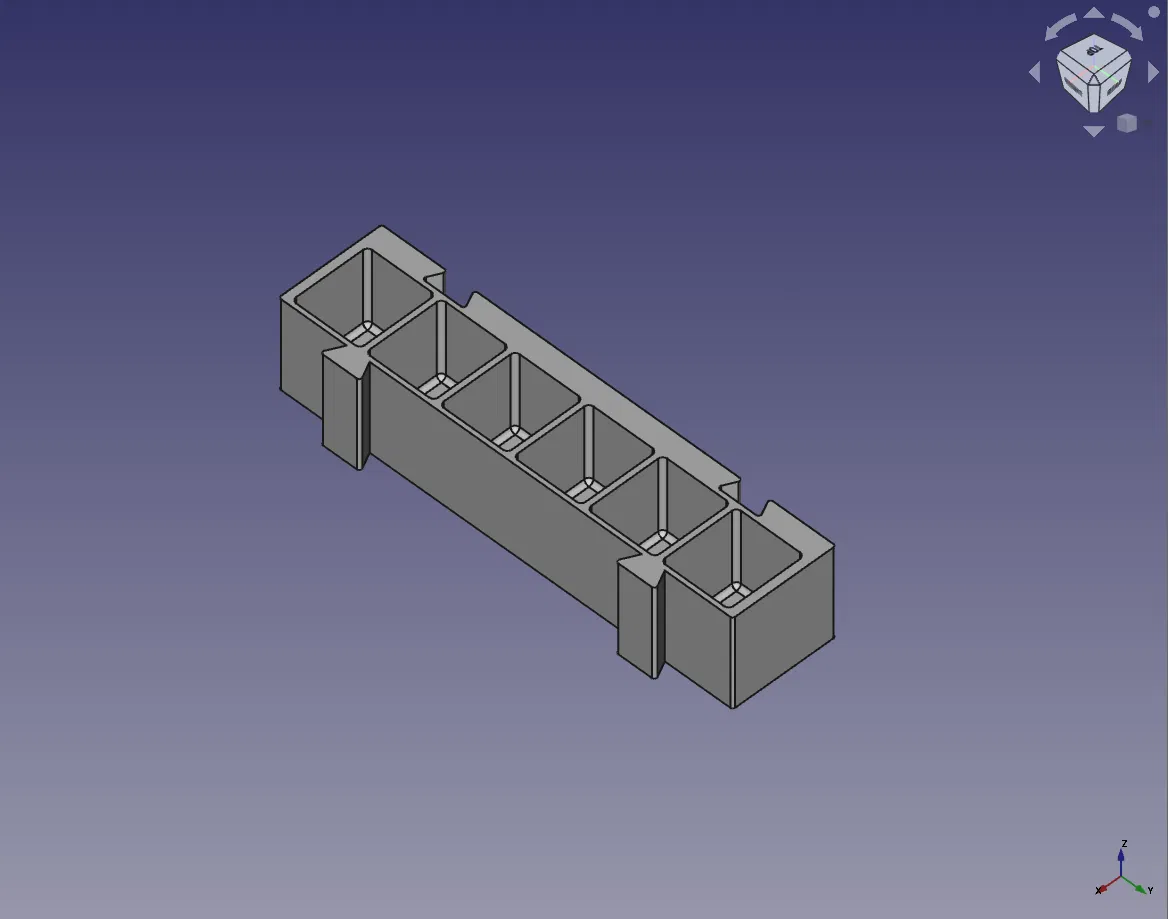

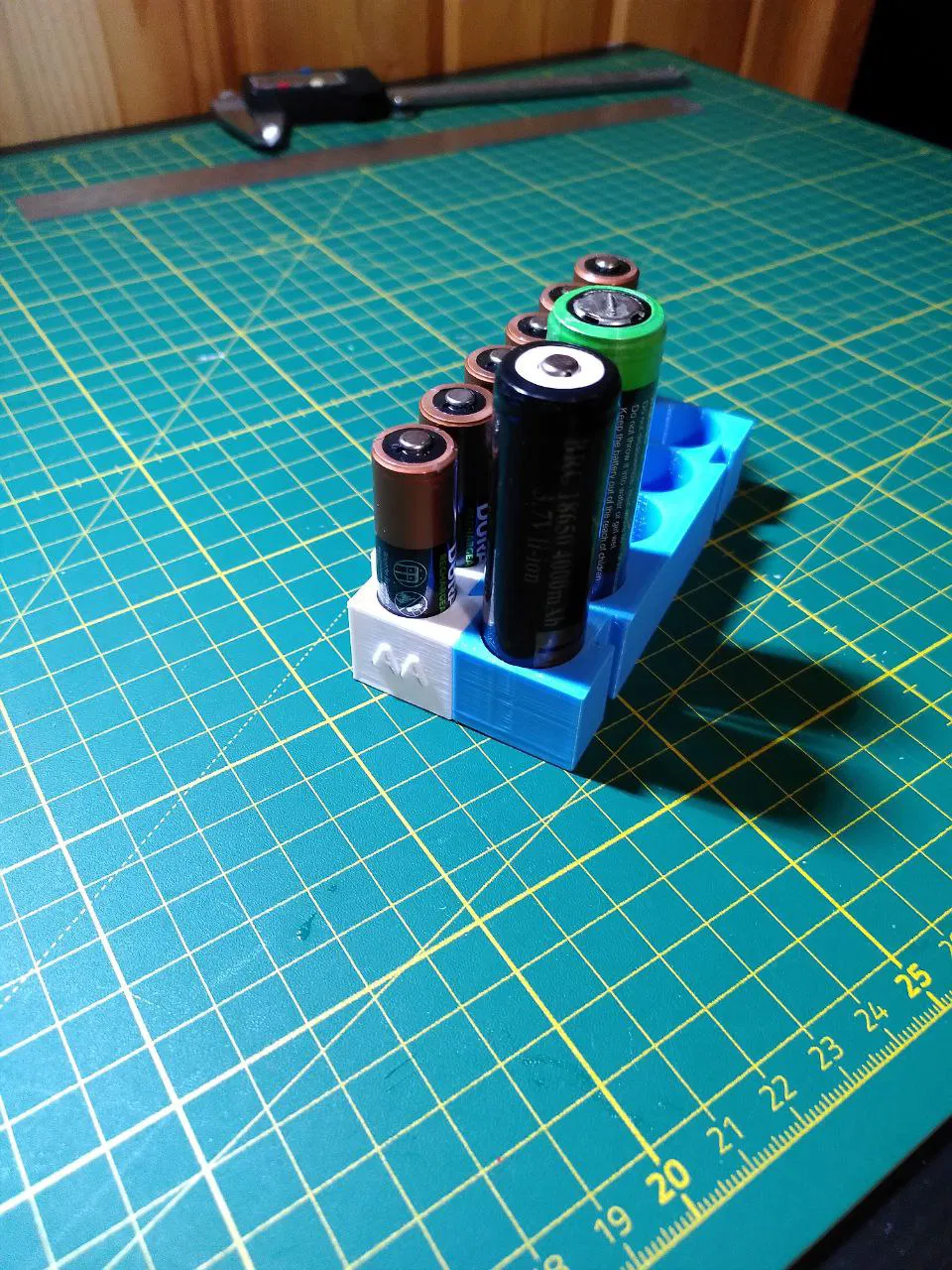

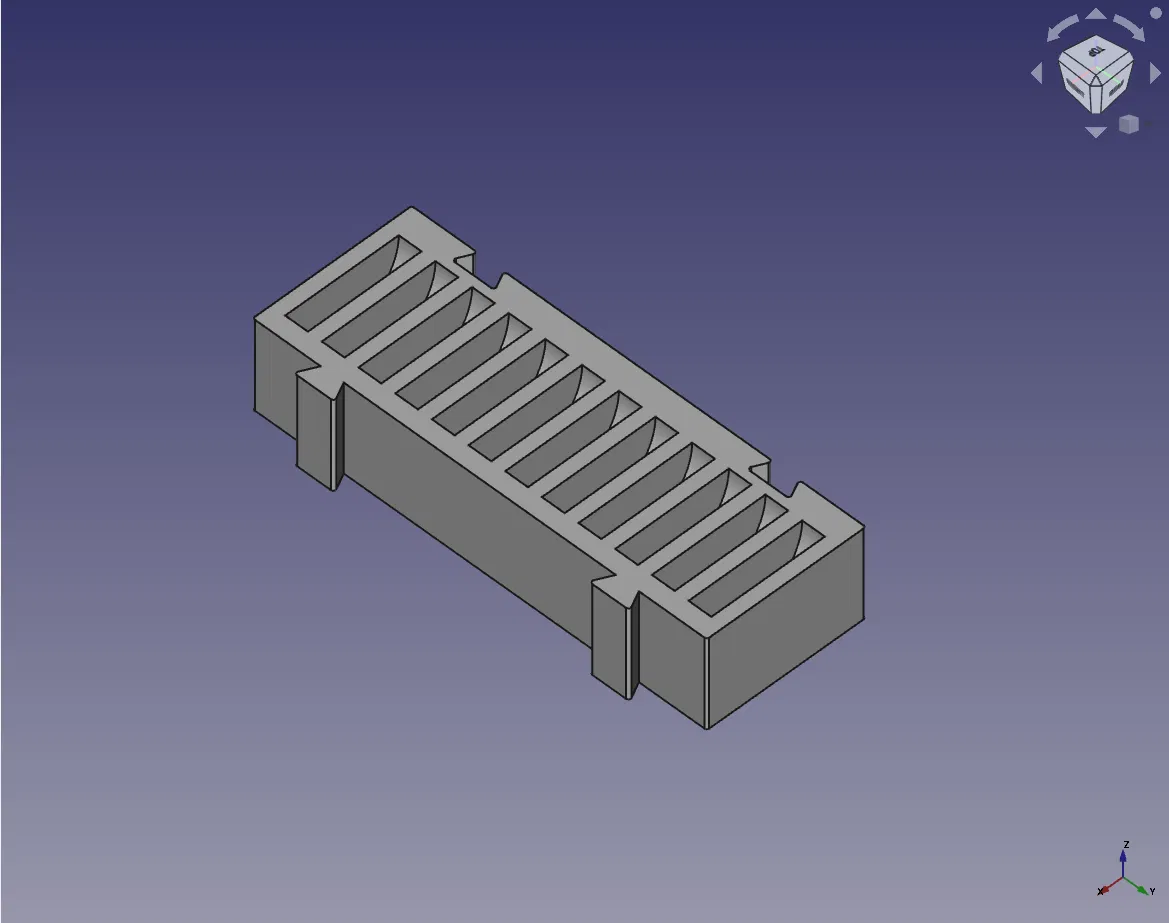

Tui không tìm được cái đế pin nào tương thích với Jasond mà lại phù hợp cho mọi hình dạng và kích cỡ pin tui có, nên tui quyết định tự giải quyết bằng cách làm một phiên bản parametric của thiết kế tuyệt vời này.

Cách sử dụng:

• Chọn loại đế giữ pin từ cây thư mục (tree view)
• Bật/tắt hiển thị bằng cách nhấn phím cách (space bar)

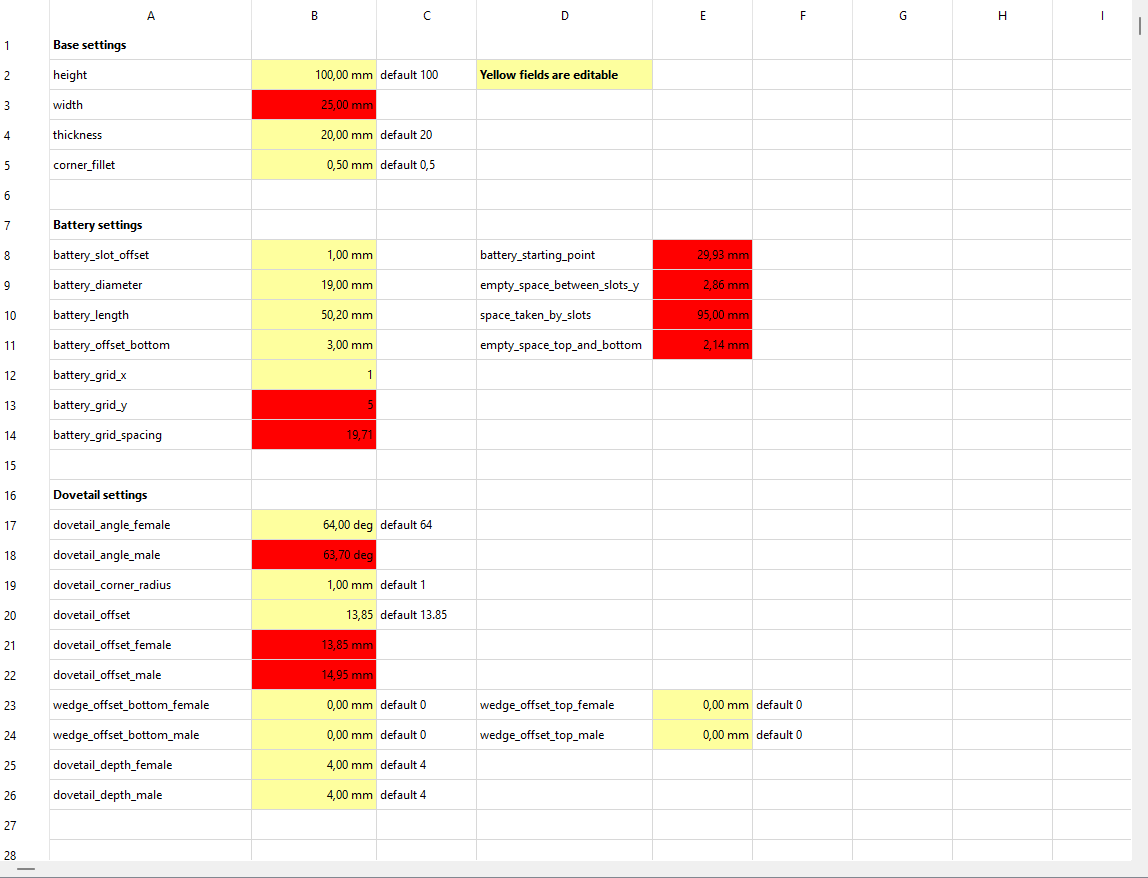

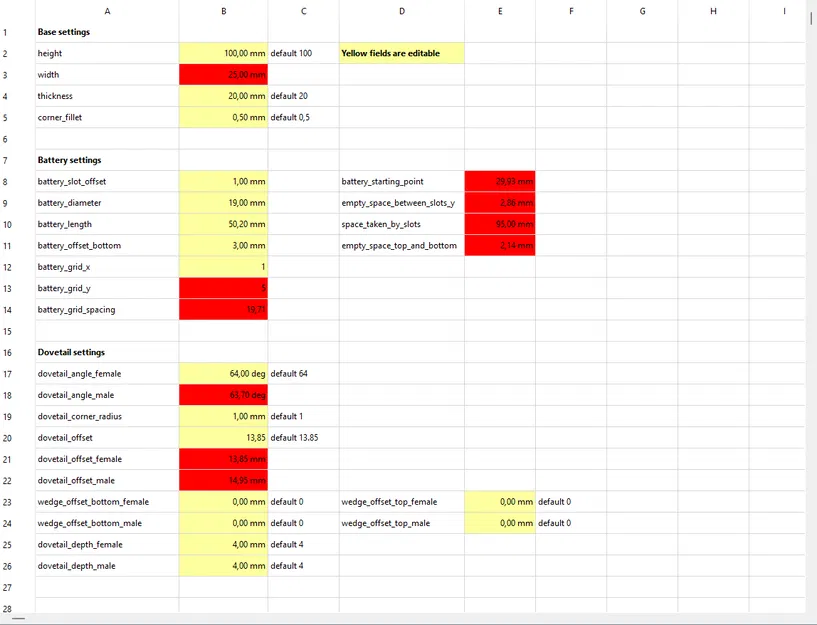

• Thay đổi các cài đặt theo ý muốn
• Chọn đế giữ pin từ cây thư mục lần nữa và xuất ra file STL

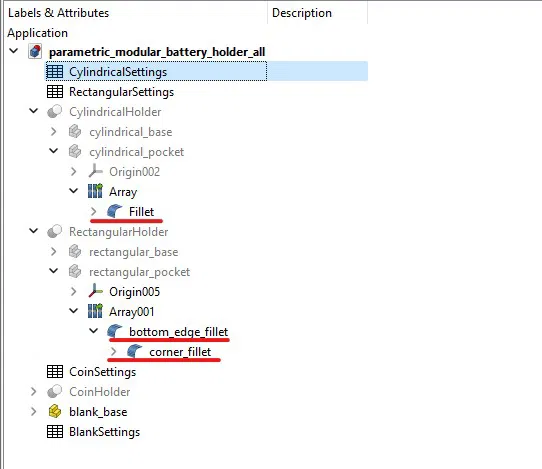

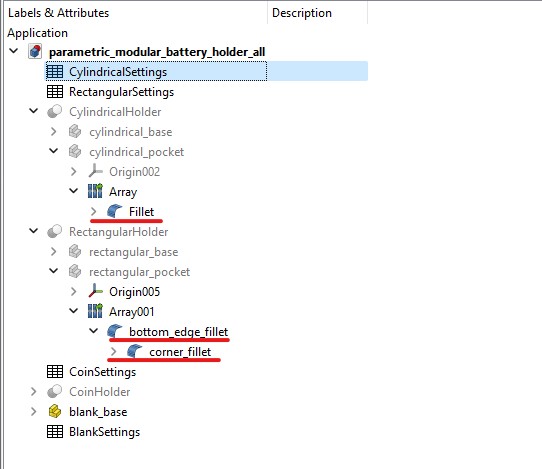

Để chỉnh sửa phần bo góc bên trong các khe cắm, bạn cần thay đổi các giá trị bo góc (fillets) từ cây thư mục như trong ảnh chụp màn hình. Vì một lý do nào đó mà bạn không thể tham chiếu các giá trị này từ nơi khác.

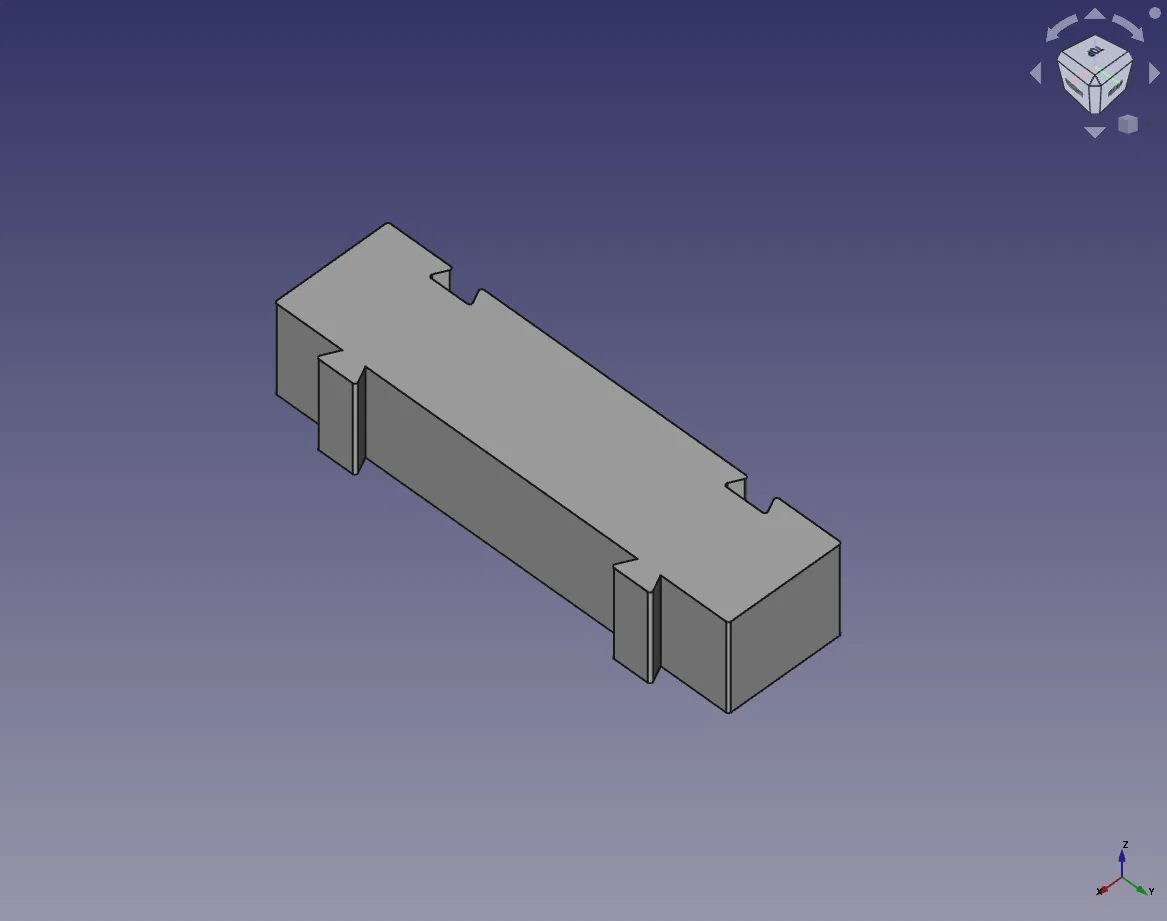

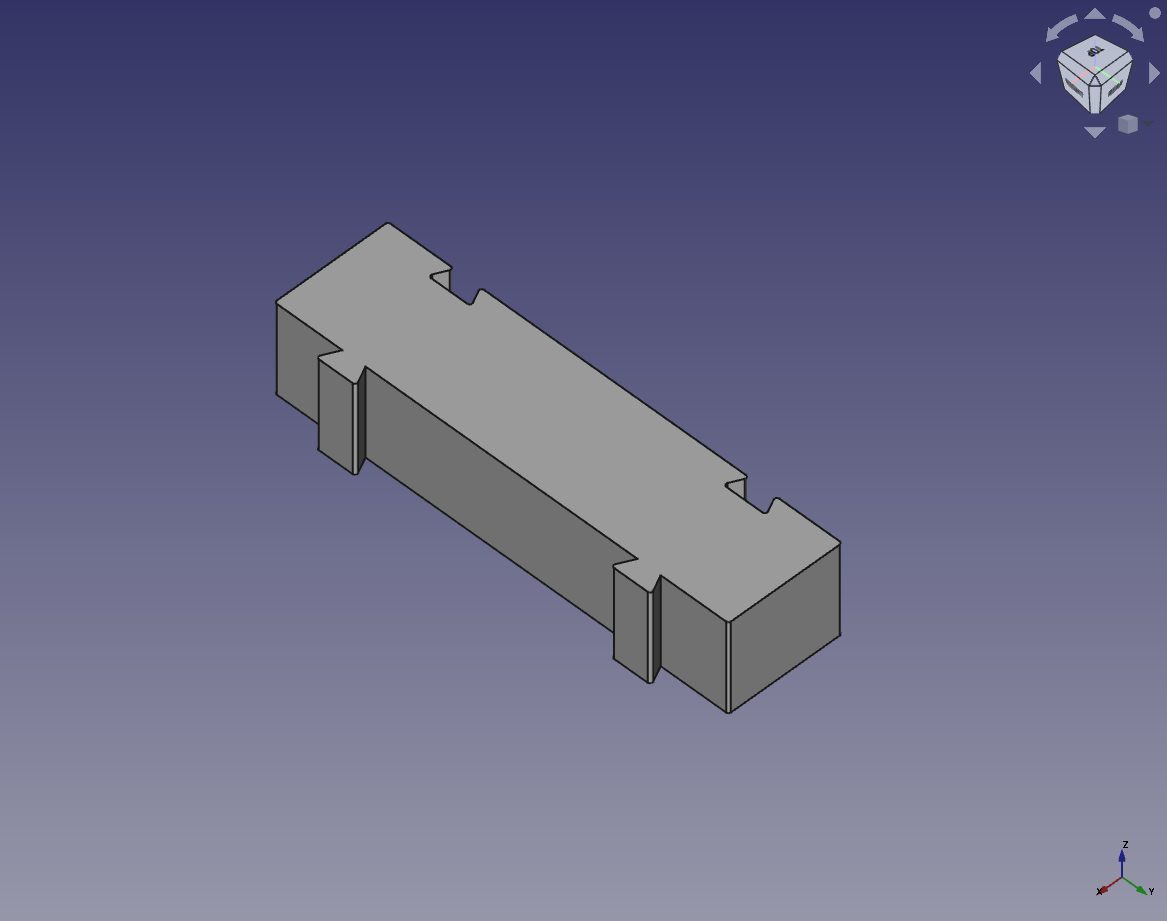

Bạn có thể dùng đế trống để chèn các khối nguyên thủy có hình dạng tùy ý vào bên trong và dùng phép toán boolean để tạo khe cắm cho những thứ có hình dạng kỳ lạ.
