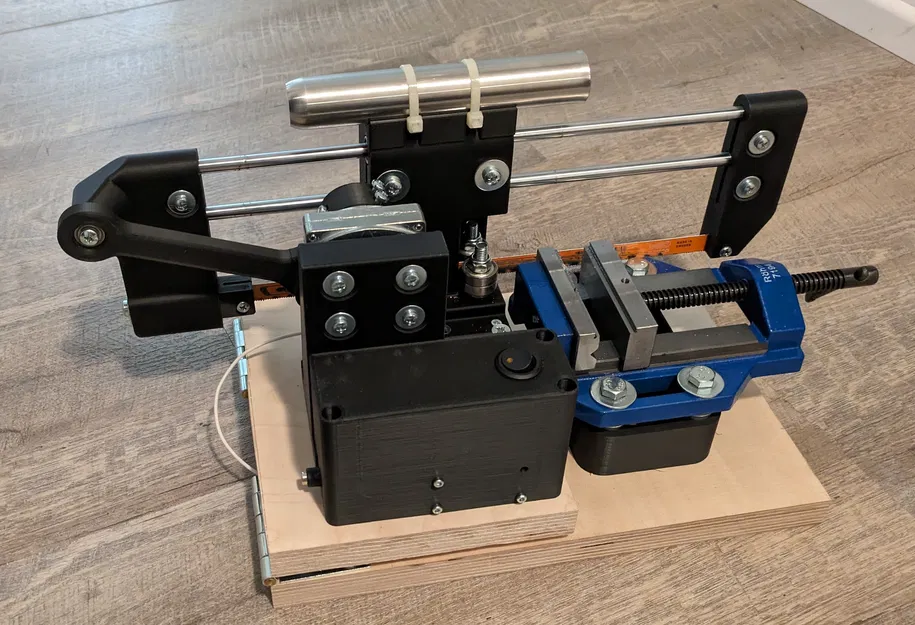

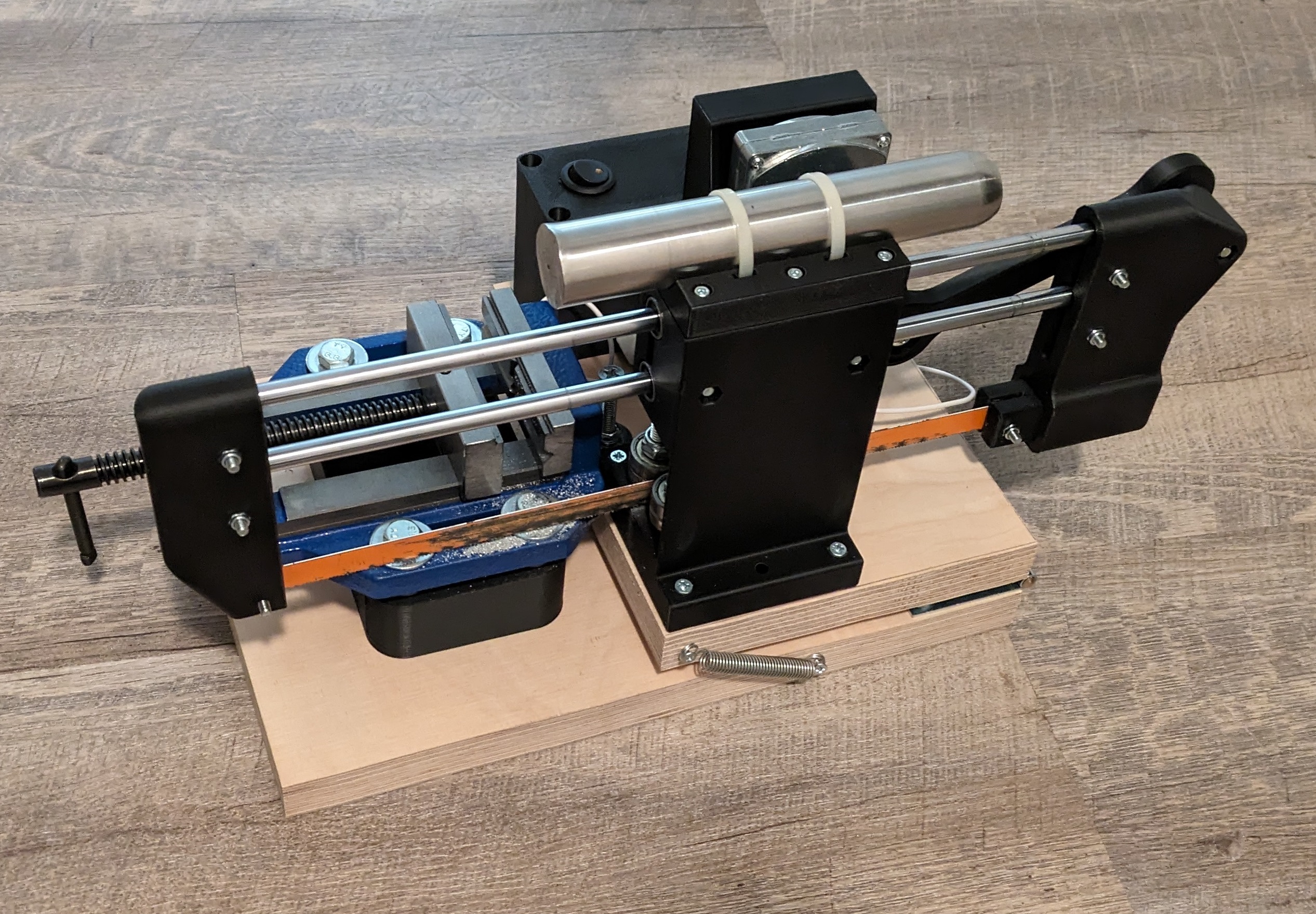

Cưa Sắt Máy (Power Hack Saw) Tự Chế

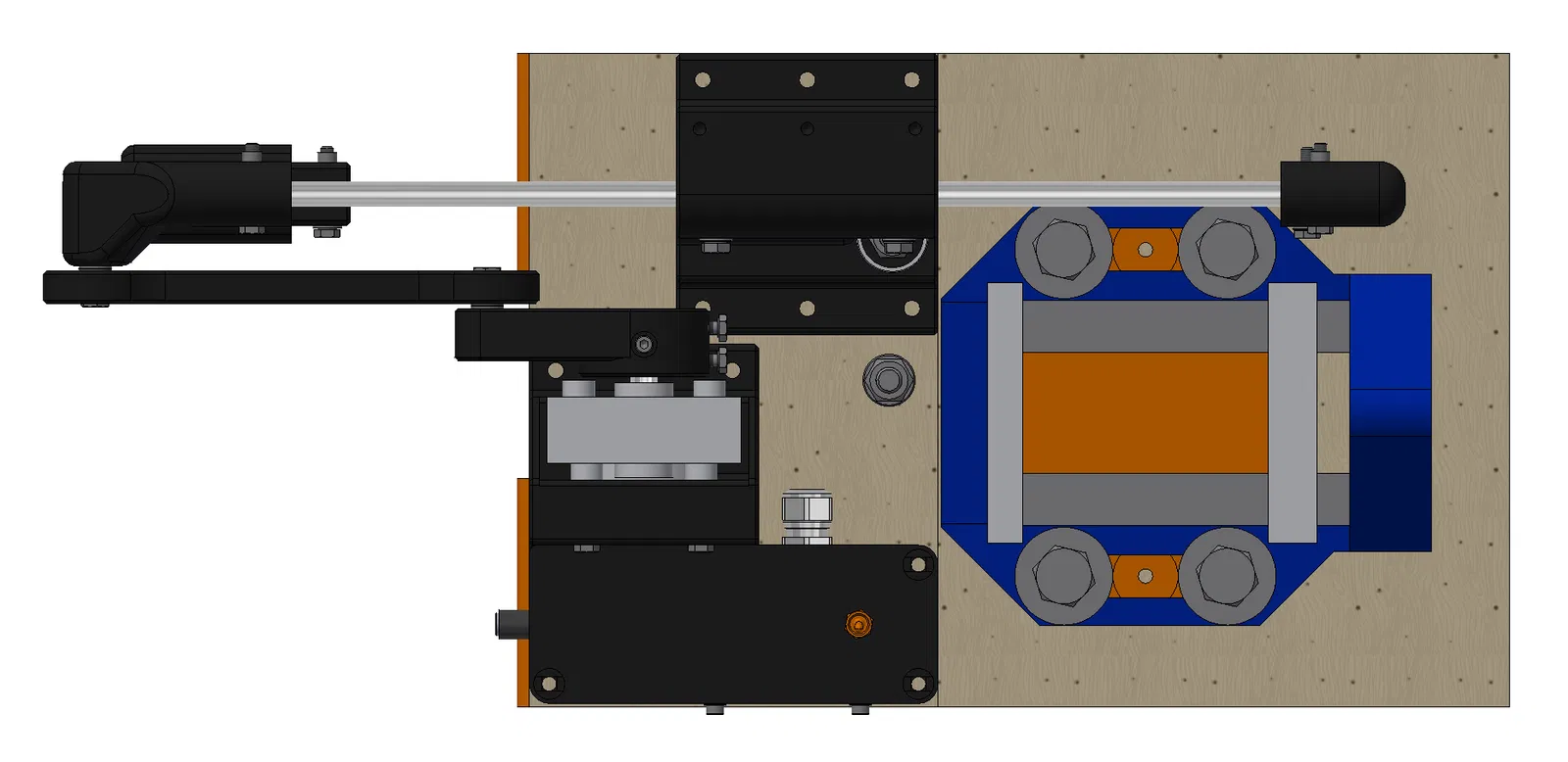

Cái này là phiên bản tùy chỉnh của tôi dựa trên mẫu cưa sắt của Tomlie_Xie từ Thingiverse.

Tuy nhiên, cưa sắt của anh ấy không có danh sách các bộ phận đi kèm hoặc không rõ loại động cơ nào được sử dụng. Ngoài ra, anh ấy gắn động cơ hộp số vào động cơ thay vì vào hộp số. Tôi sử dụng động cơ FC-555 12V 4500 66RPM DC12V/DC (Amazon).

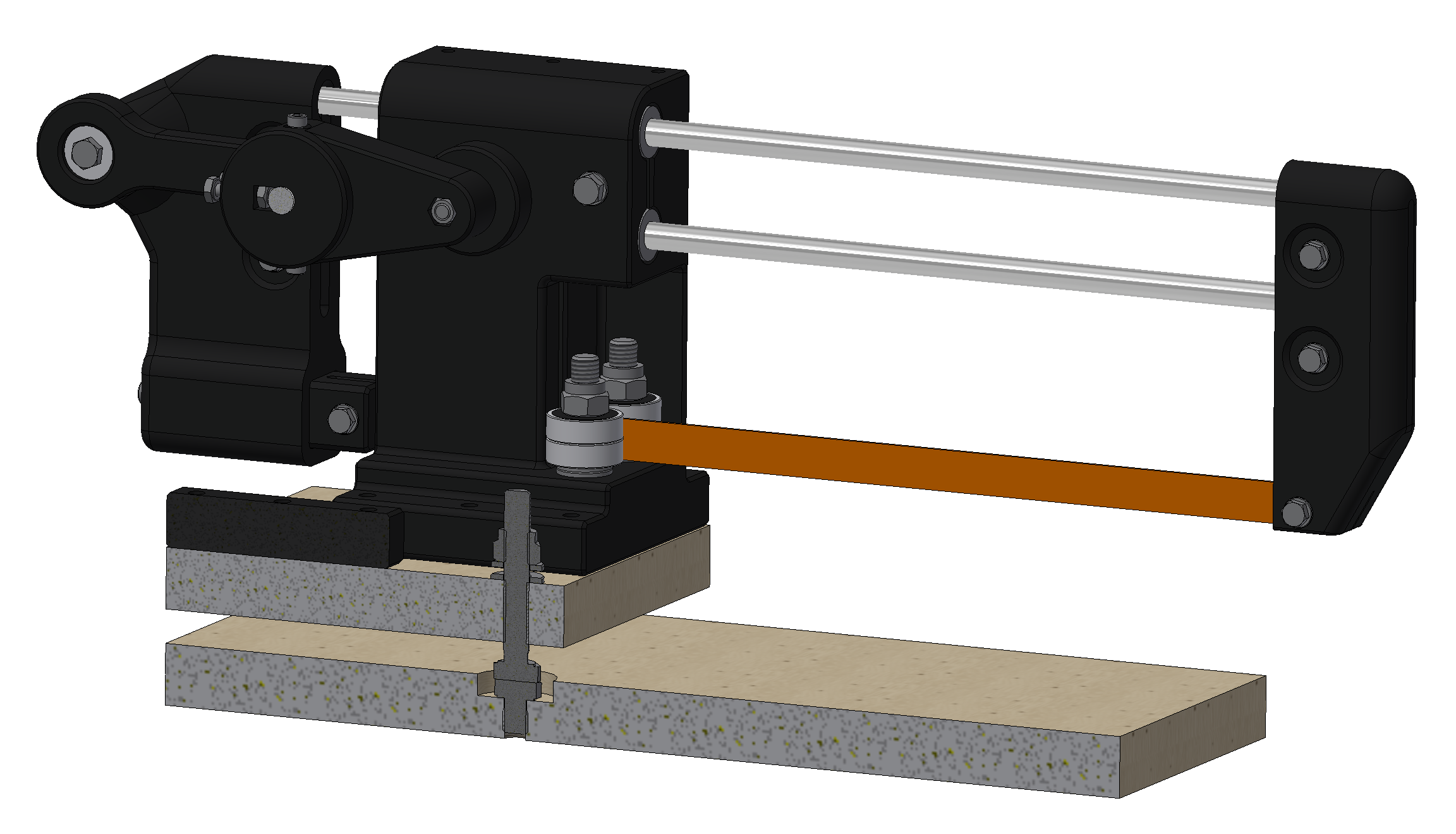

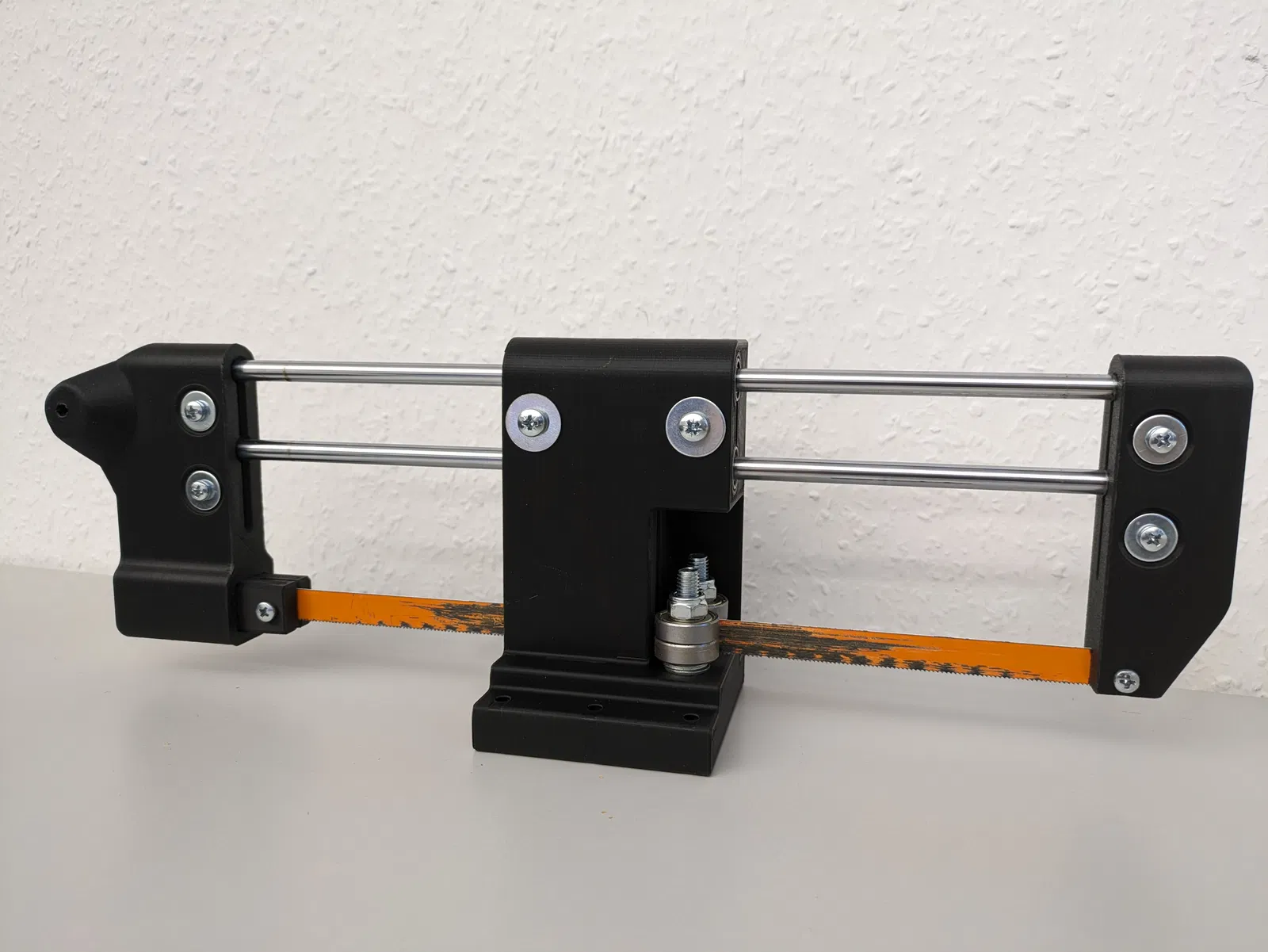

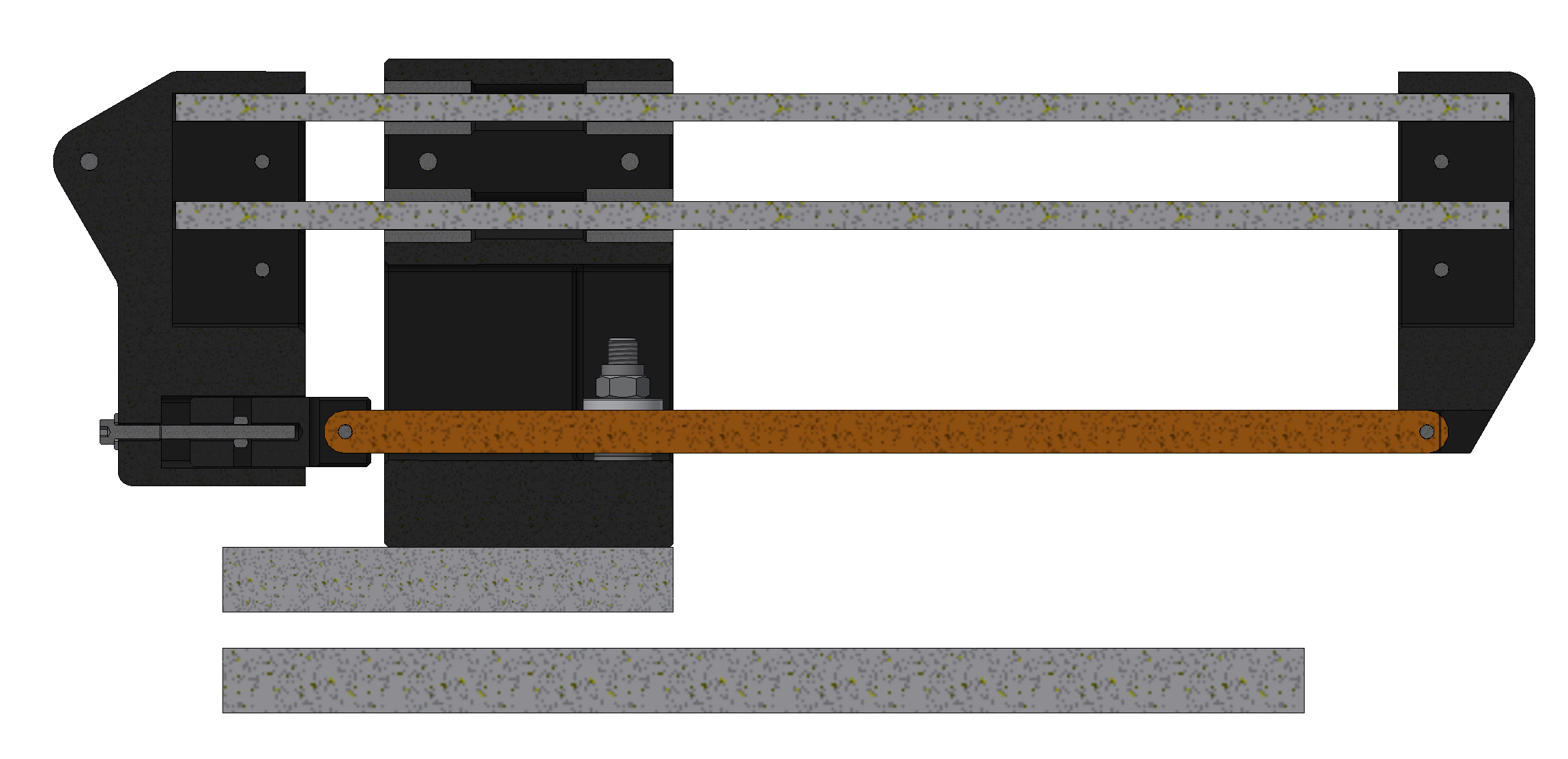

Ngoài ra, tôi sử dụng các ổ bi tuyến tính LM8UU thông thường, những thứ tôi có rất nhiều từ máy in 3D cũ. Để dẫn hướng lưỡi cưa, cần có 4 ổ bi 608, và cho thanh truyền, cần có 2 ổ bi 625.

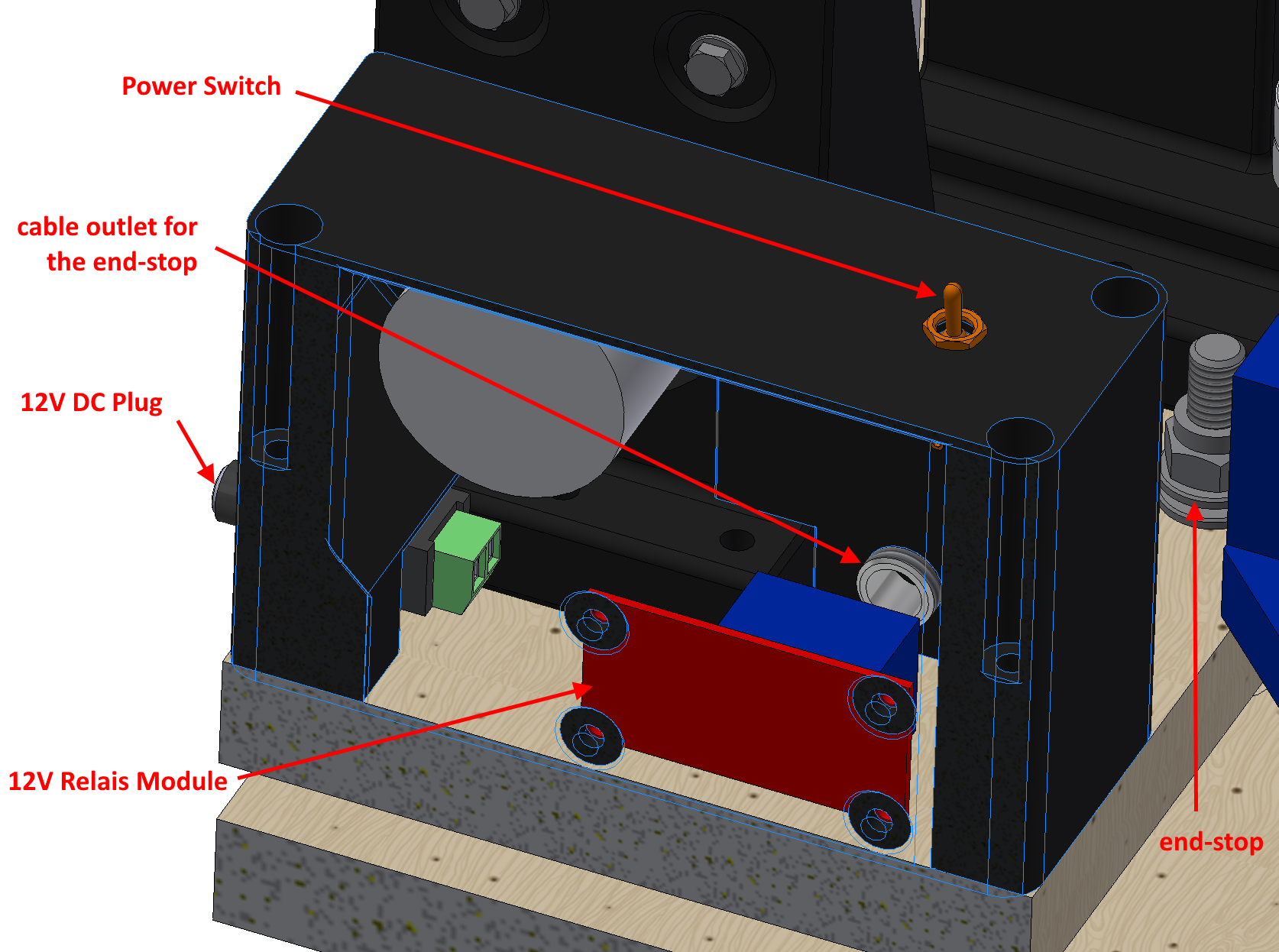

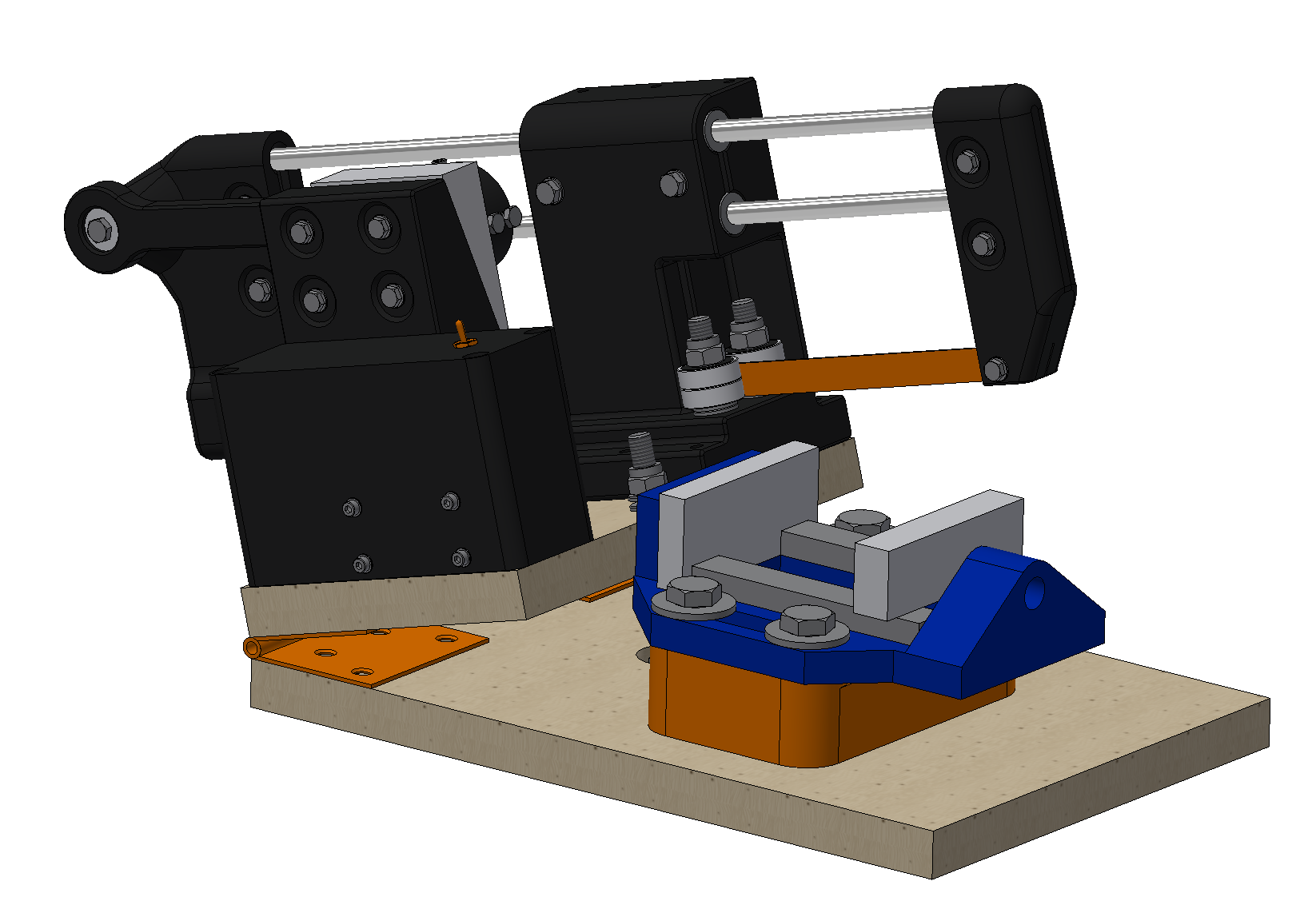

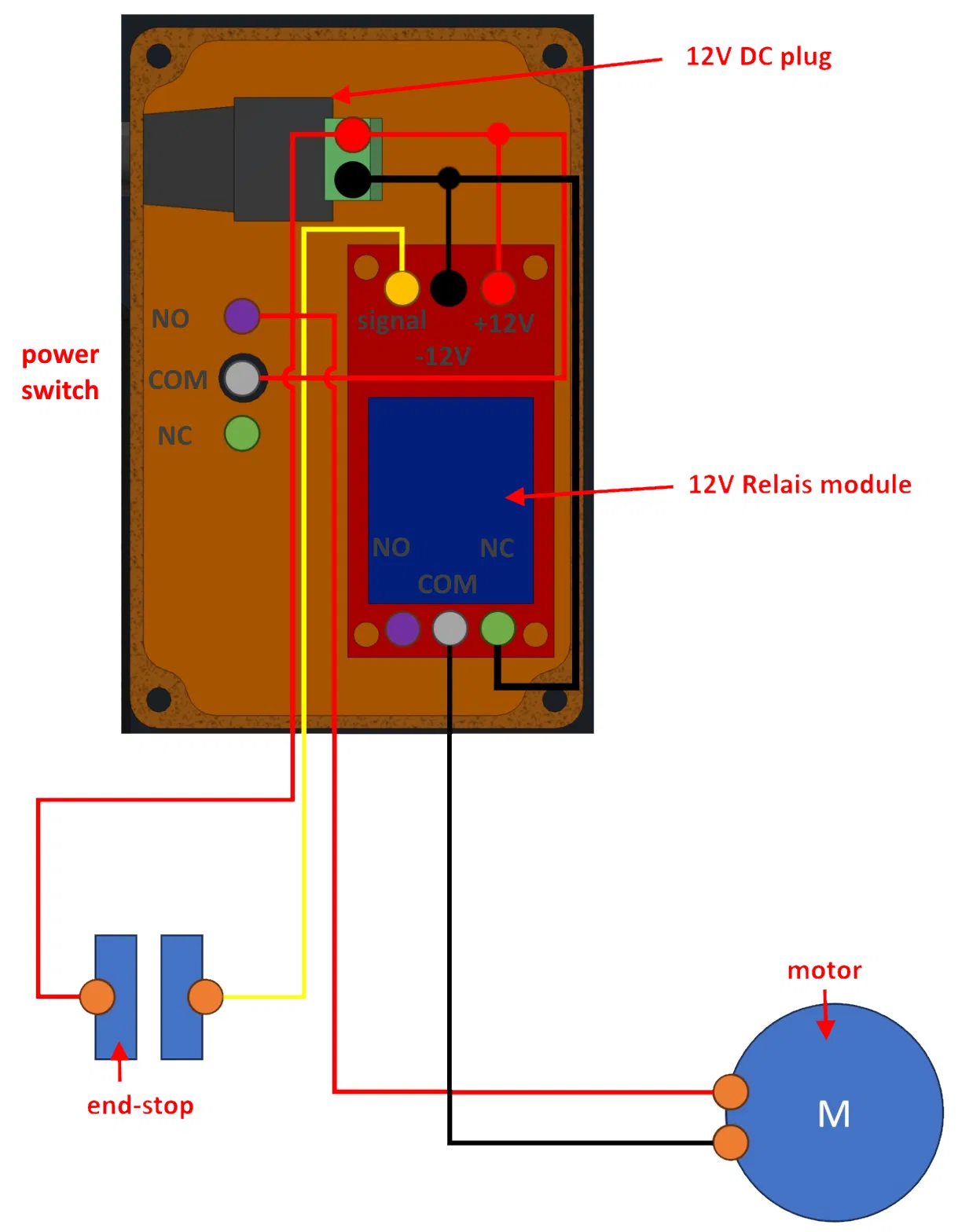

Bản lề được sử dụng là bản lề kim loại thông thường từ cửa hàng kim khí, kích thước 70mm x 105mm. Mỏ kẹp là của Röhm với chiều rộng hàm 80mm. Tự động ngắt được thực hiện bằng rơ le 12V. Khi ốc giới hạn va vào điểm dừng ở phần dưới, rơ le sẽ ngắt.
