Nắp Chống Bụi Cho Ổ Cắm IEC C14
Mô tả chi tiết về nắp che chống bụi cho ổ cắm IEC C14, bao gồm cài đặt in, các bộ phận cần thiết và hướng dẫn lắp đặt. Sản phẩm được thiết kế để bảo vệ ổ cắm khỏi bụi bẩn và các yếu tố môi trường, đặc biệt hữu ích cho các ứng dụng ngoài trời hoặc trong môi trường khắc nghiệt. Lưu ý quan trọng về an toàn điện được nhấn mạnh.
Mô tả
Mô hình

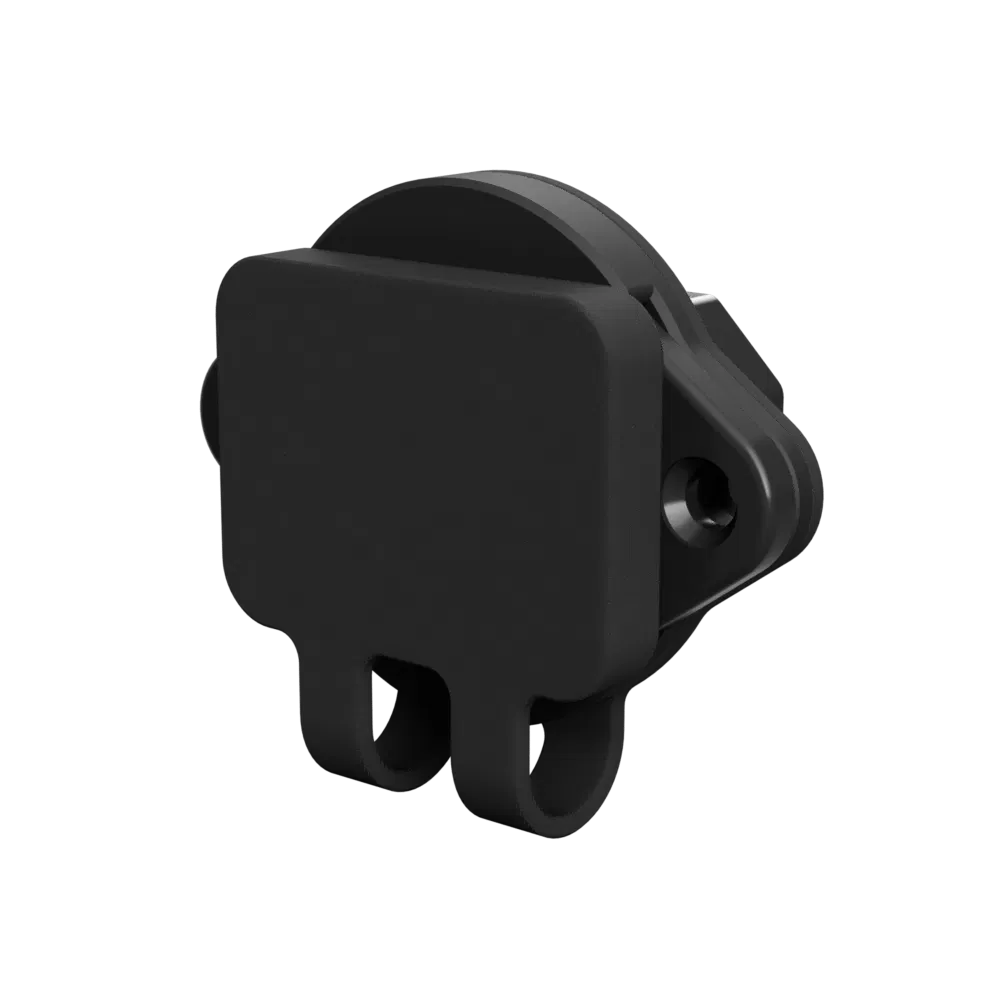

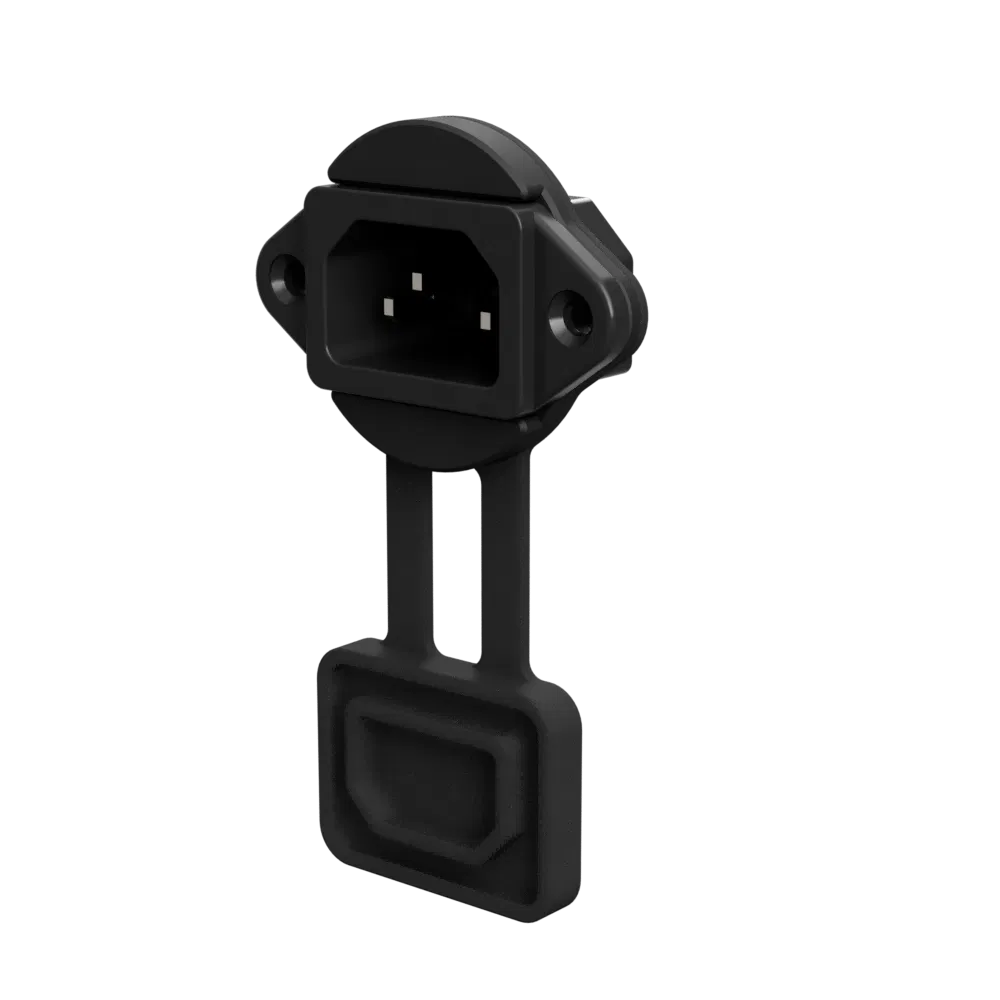

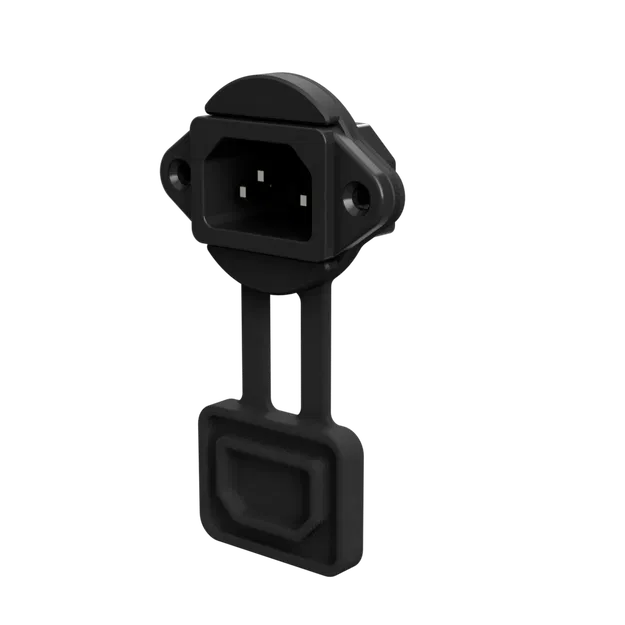

Nắp che chống bụi cho Ổ cắm IEC C14 có thể in 3D.
Cài đặt In
Hãy đảm bảo in Nắp che bụi cao su IEC C14 mở rộng bằng sợi TPU dẻo với 8+ lớp vỏ, điều này sẽ giúp ngăn ngừa rách ở các cánh mỏng linh hoạt. Bạn có thể in Vỏ IEC C14 in 3D theo bất kỳ cách nào bạn muốn.
Các bộ phận cần thiết
1 x Nắp che bụi cao su IEC C14 mở rộng 1 x Vỏ IEC C14 in 3D 2 x Vít chìm M4 2 x Đai ốc M4
Lắp đặt

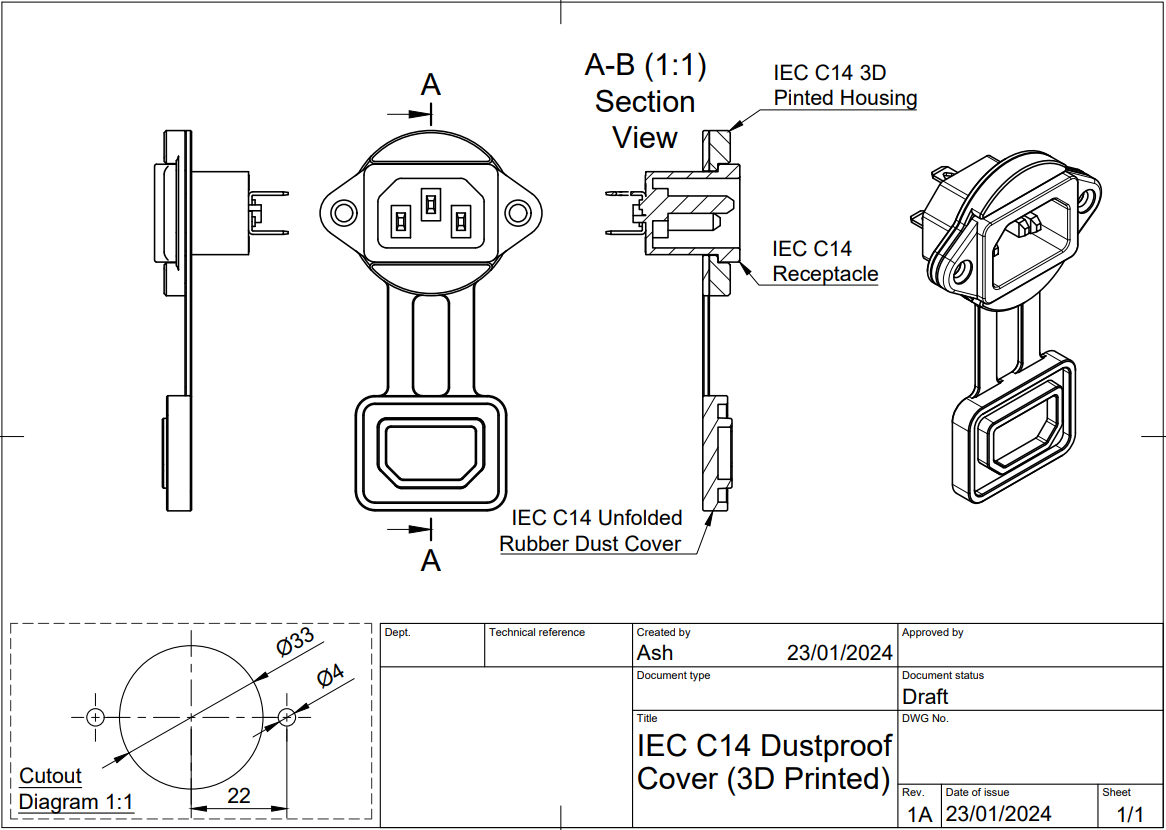

(1) In Bản vẽ kỹ thuật Nắp che chống bụi Ổ cắm IEC C14 và cắt sơ đồ Cắt 1:1. Sử dụng nó làm mẫu để khoan 1 lỗ 33mm và 2 lỗ 4mm cách tâm lỗ 33mm 22mm.
(2) Đặt Nắp che bụi cao su IEC C14 mở rộng lên lỗ và đặt Vỏ IEC C14 in 3D lên trên. Sau đó lắp ổ cắm IEC C14/13 của bạn vào lỗ, đảm bảo giữ tất cả các bộ phận tại chỗ bằng một tay hoặc băng keo.

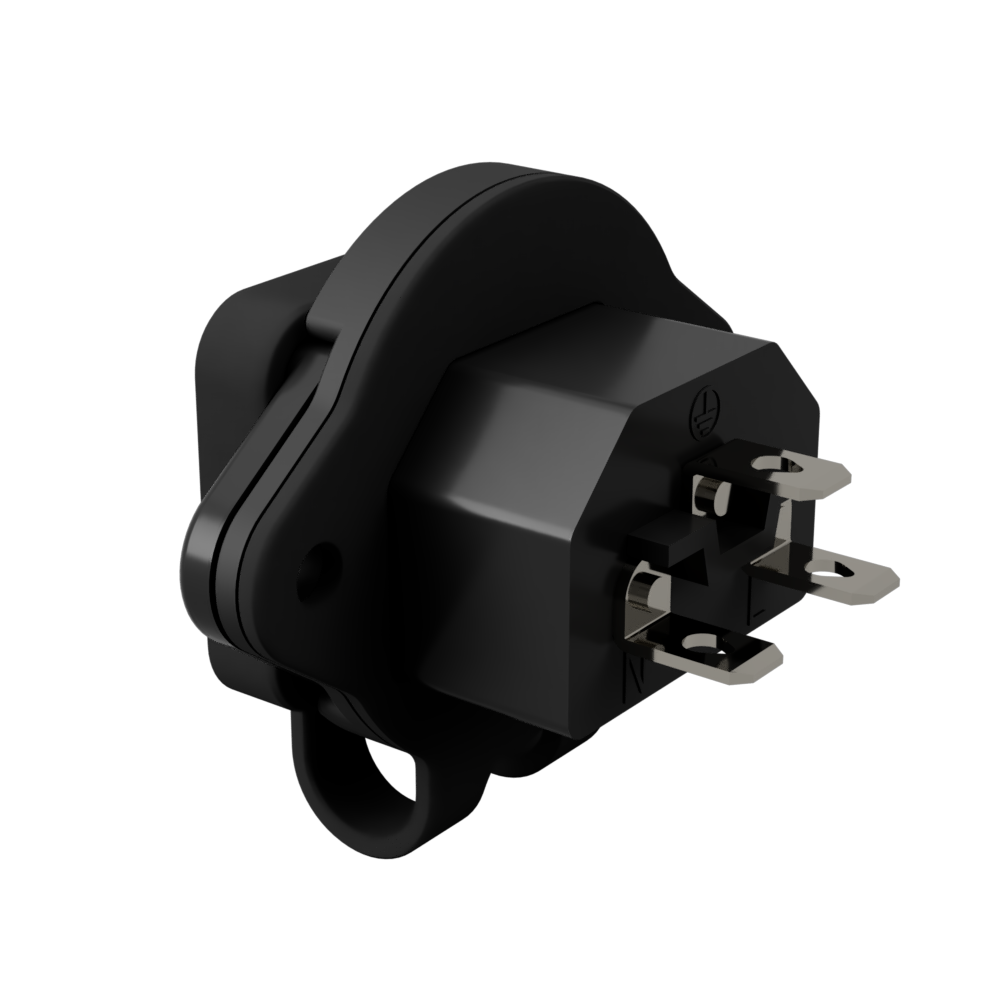

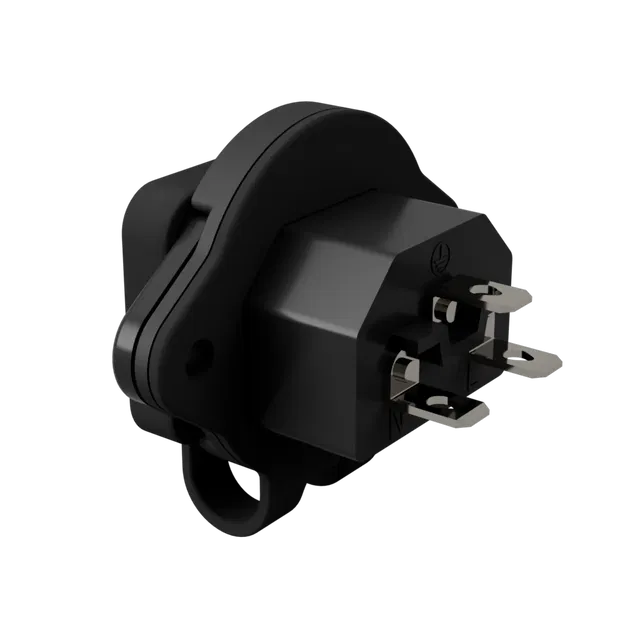

(3) Vặn chặt ổ cắm vào bảng điều khiển của bạn bằng 2 đai ốc M4 ở phía sau, đảm bảo bạn đã lắp ráp các bộ phận như thể hiện trong Bản vẽ kỹ thuật Nắp che chống bụi Ổ cắm IEC C14.
Tuyên bố miễn trừ trách nhiệm
Tôi chưa thử nghiệm ổ cắm này ngoài trời hoặc trong điều kiện thời tiết, tôi chỉ sử dụng nó làm nắp che bụi cho đầu vào bộ sạc trên Xe đạp điện Enduro. Vui lòng hết sức cẩn thận khi kết hợp nước và điện lưới, việc chăm sóc hoặc lắp đặt không đúng cách có thể dẫn đến thương tích nghiêm trọng hoặc tử vong.
Giấy phép
