Giá Đỡ Cuộn Dây In 3D Cỡ Nhỏ - Tương Thích BLV - Chỉnh Sửa M3

Tôi quyết định muốn in LPSH này để thay thế cho cái cũ tôi đang dùng cho các spool bên ngoài.

Tuy thiết kế của Laisch rất tuyệt vời, nhưng nó lại dùng một danh sách vật tư với nhiều loại ốc vít mà tôi không có sẵn và cũng không tương thích với cái BLV AMS riser mà tôi đang dùng.

Xem bài viết của Laisch để biết cách hoạt động và lắp ráp cái đế spool này, vì Laisch đã làm rất tốt.

Đây là danh sách những thay đổi tôi đã thực hiện:

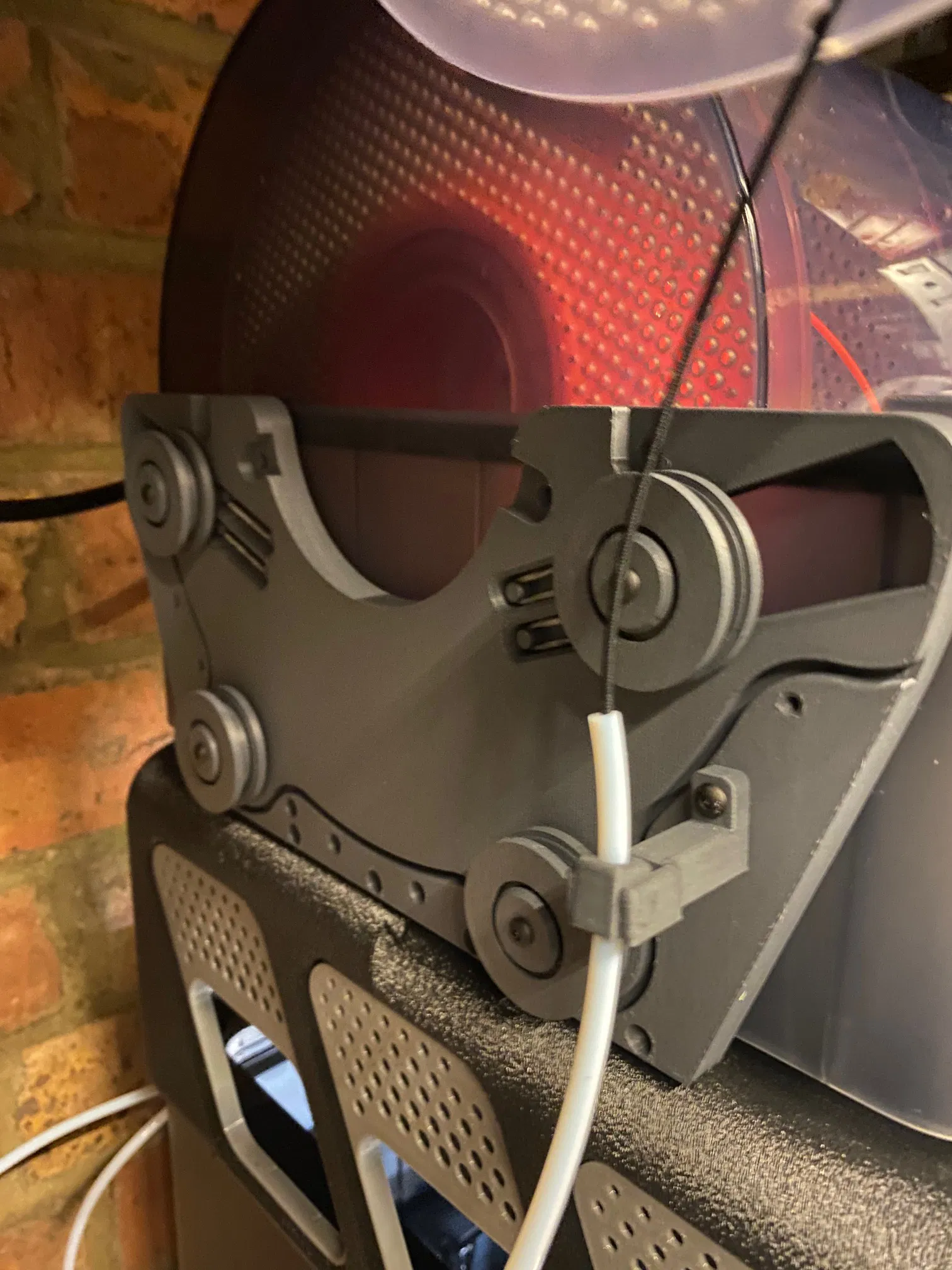

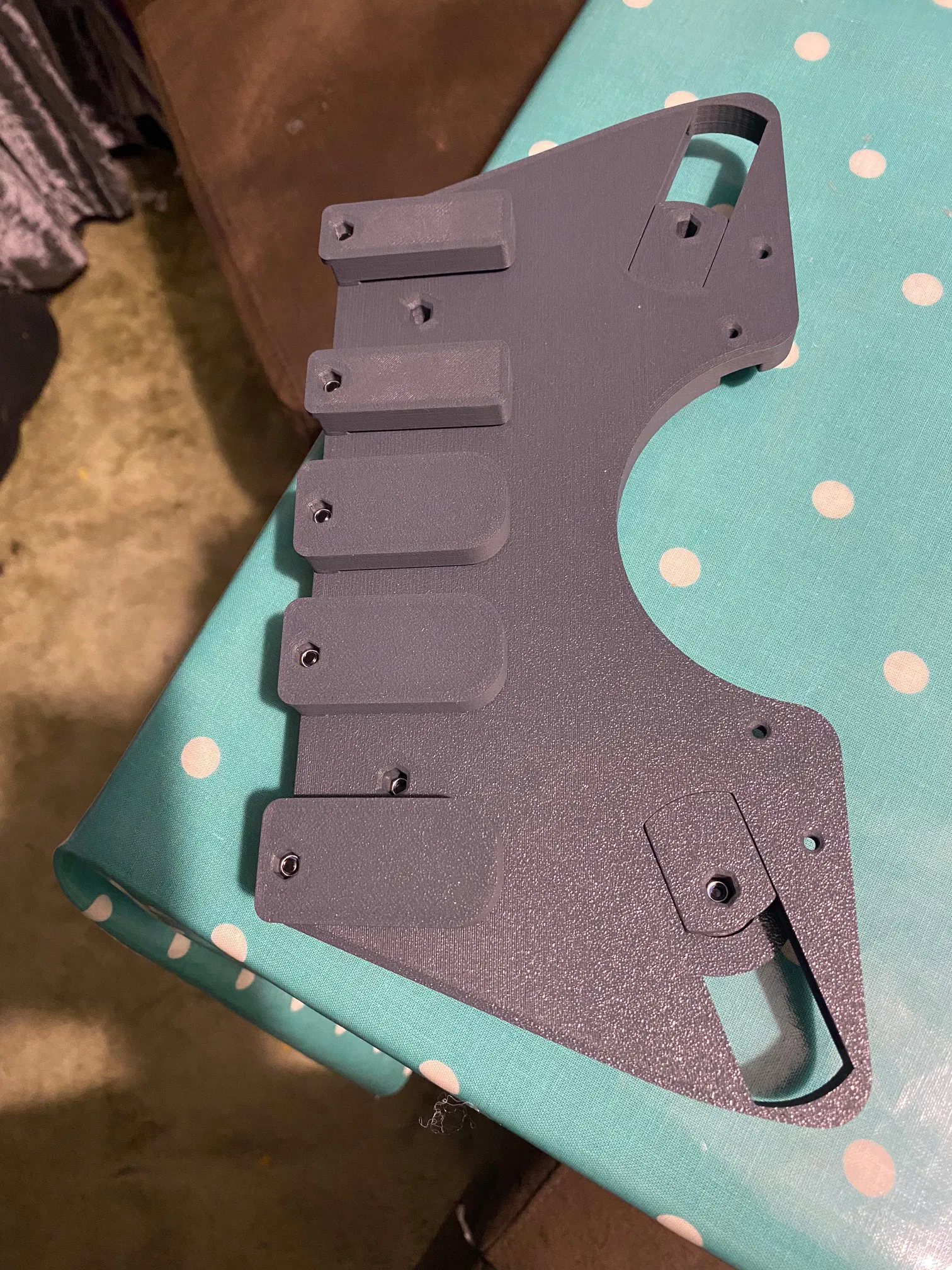

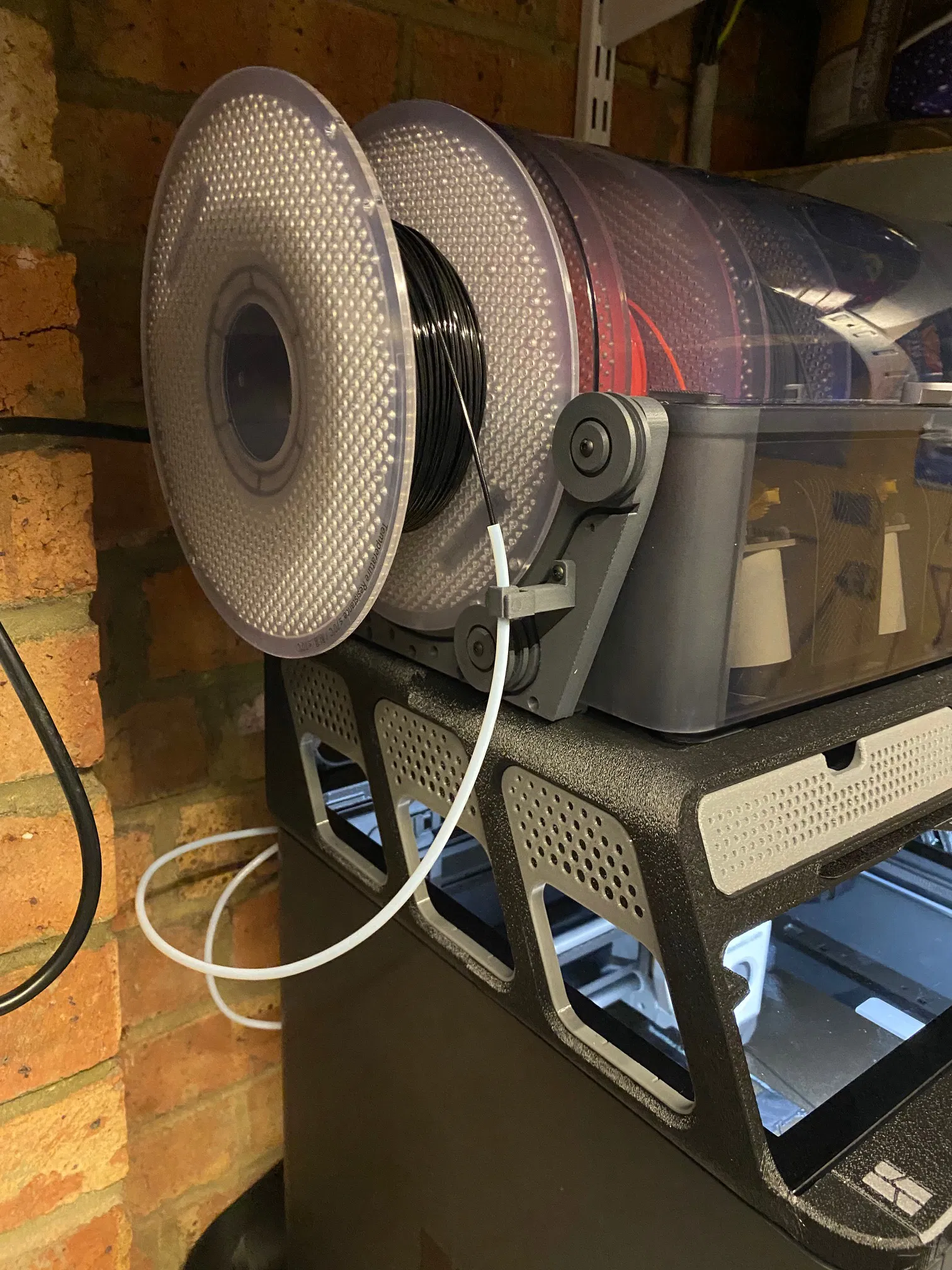

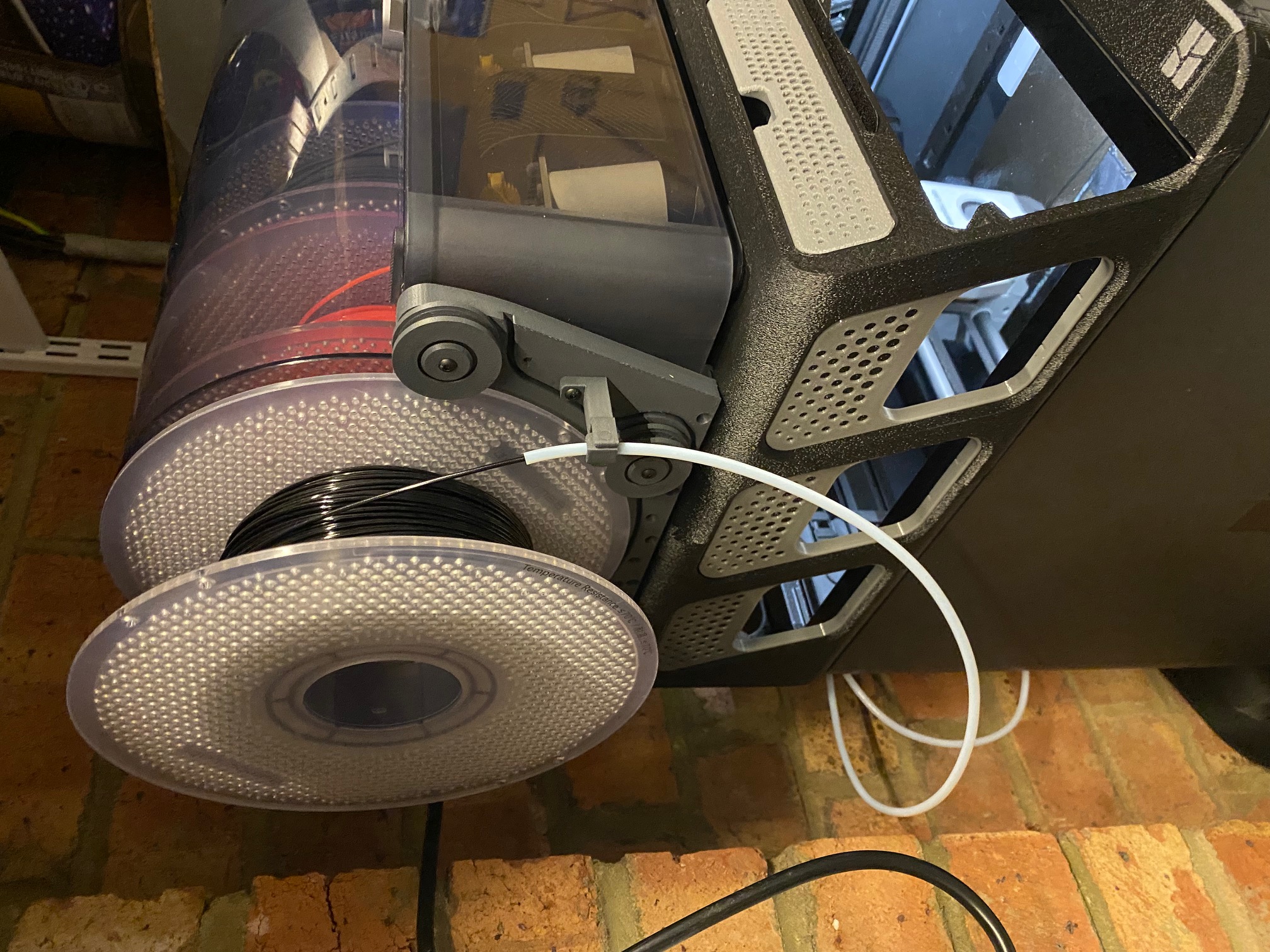

• Thay đổi phần đáy của khung chính và các kẹp để tương thích với BLV riser.
• Thêm lỗ ở đáy để nếu sau này tôi không dùng BLV riser nữa thì có thể gắn thêm một miếng đệm.
• Giảm số lượng vật tư cần thiết.

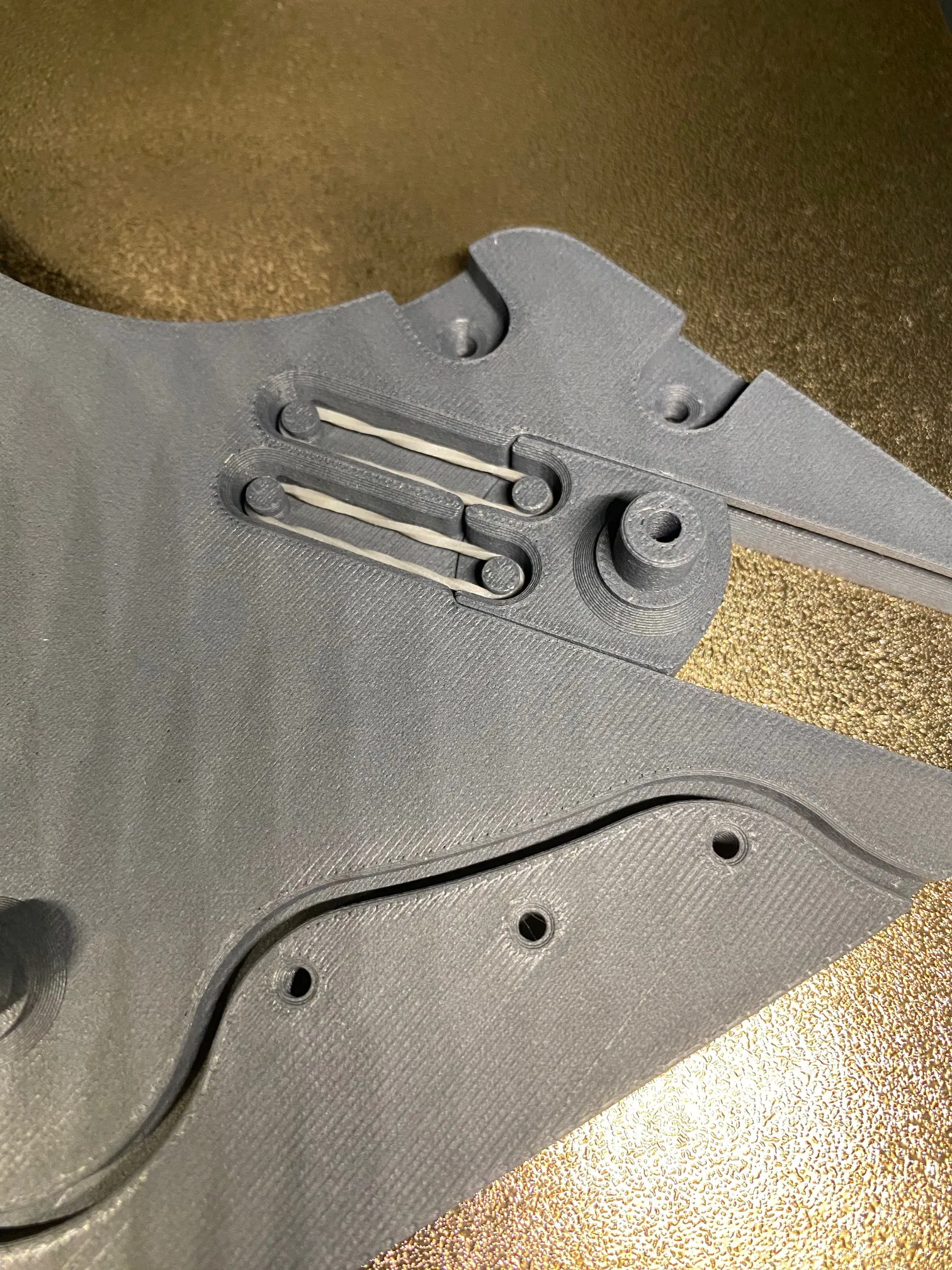

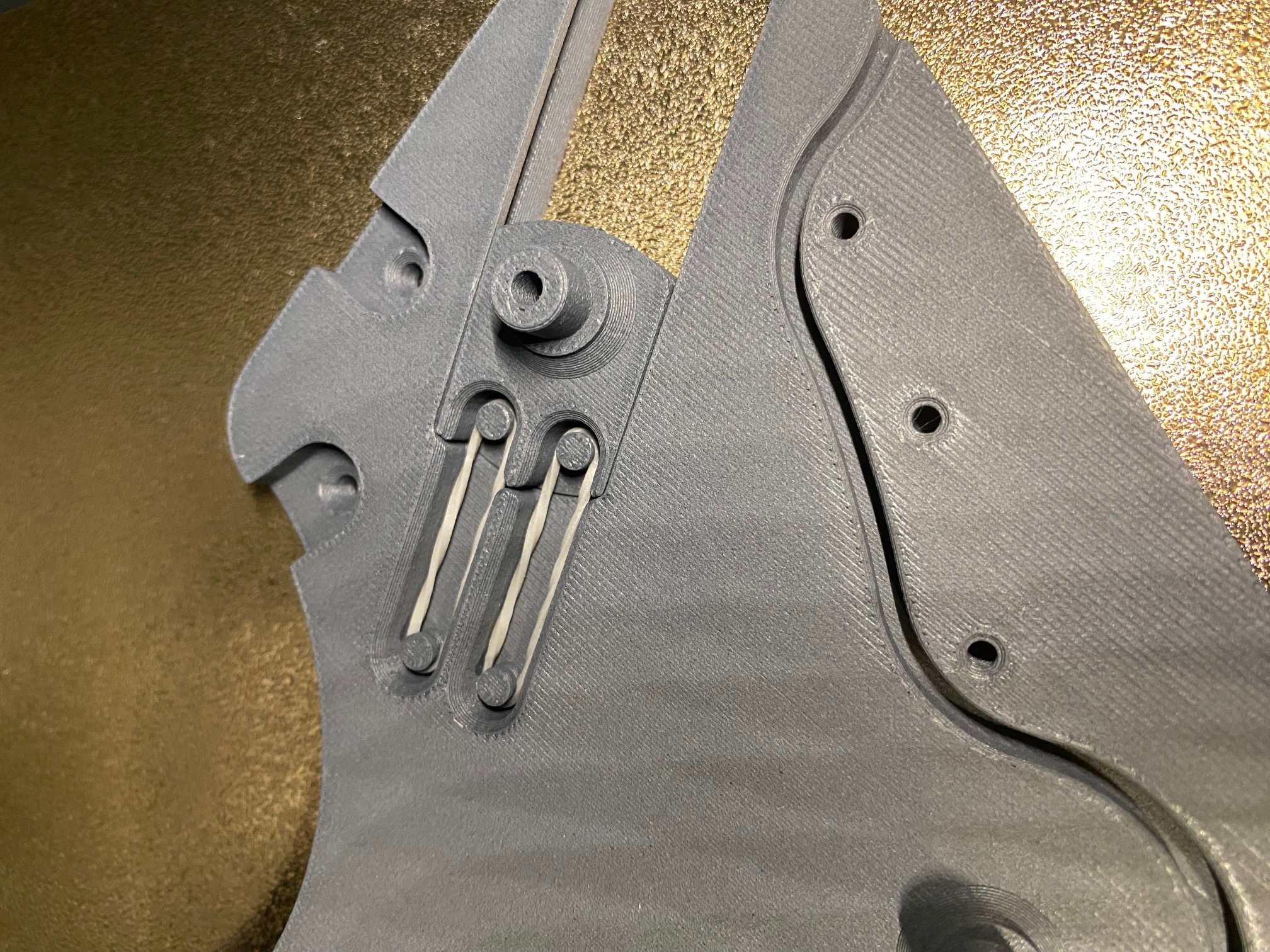

• Thêm các chốt vào khung chính để giữ dây thun.
• Tất cả các lỗ được chỉnh lại kích cỡ cho ốc vít và đai ốc M3.
• Các lỗ cho bộ giữ ống PTFE đã được ren thay vì phải tự tạo ren.

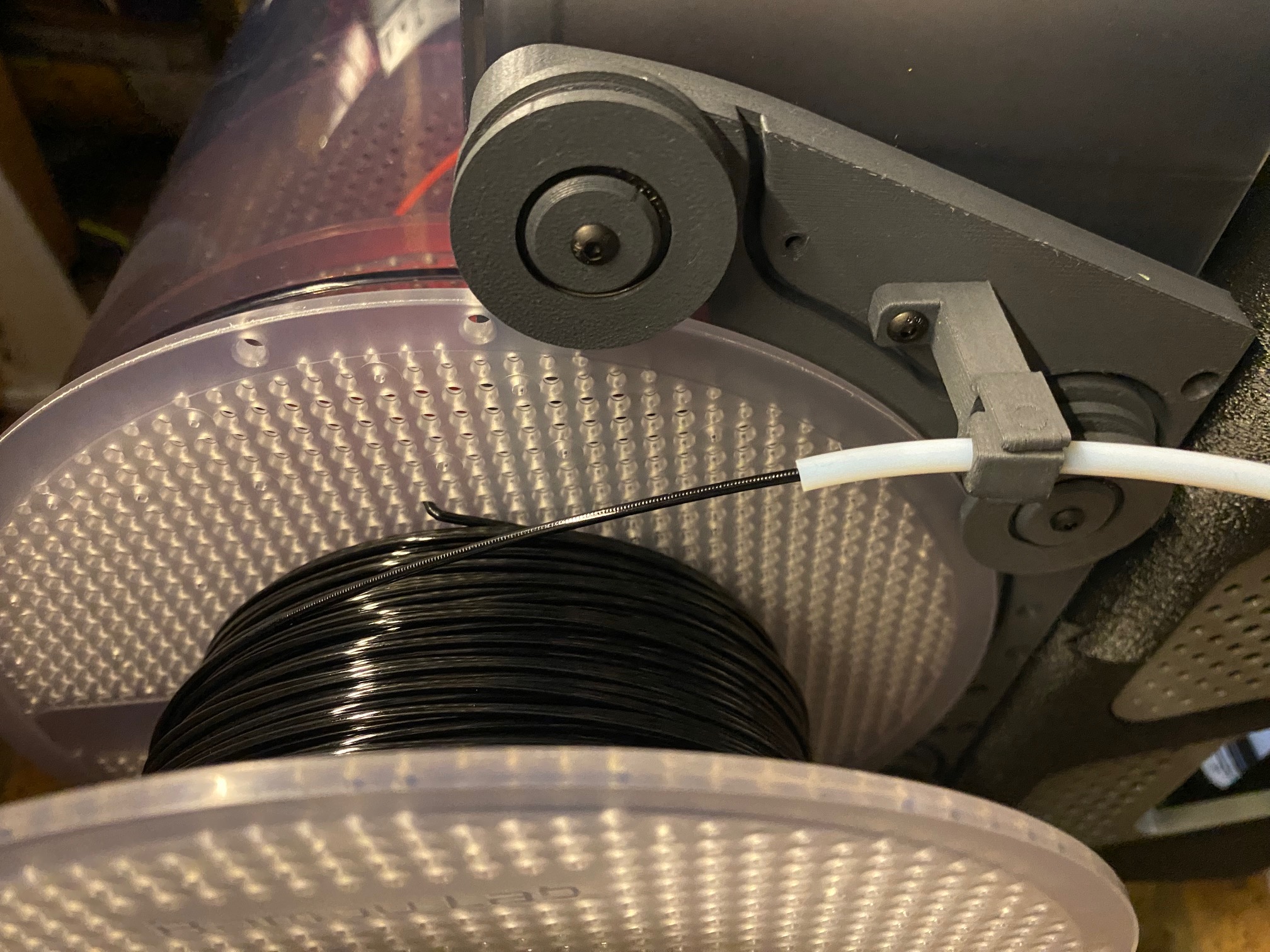

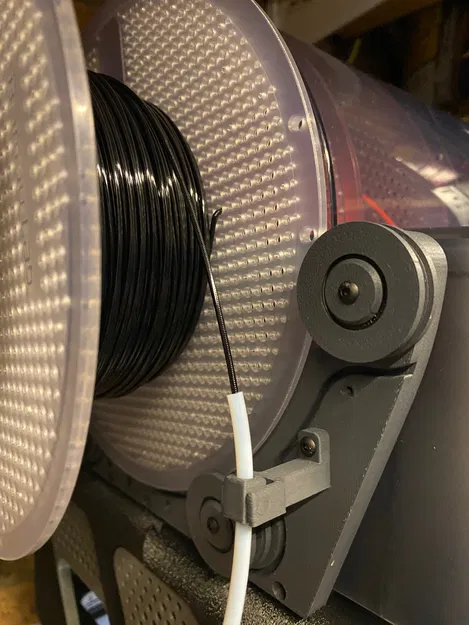

• Bộ giữ ống PTFE có lỗ để ống luồn thẳng qua. Nếu ống bị mòn, có thể cắt ngắn đi, trong khi thiết kế gốc có lỗ khá khít và sợi filament rất dễ làm mòn lỗ và do đó làm hỏng cả bộ phận.
• Thiết kế dựa trên con lăn PLA. Nếu bạn muốn dùng con lăn TPU, bạn có thể lấy từ mẫu gốc.
• Tất cả các bộ phận được dời vào một khay in và thiết kế để sử dụng với AMS có 5 khe cách nhau khoảng 40mm.

Tôi cũng có một vài ghi chú khi lắp ráp:

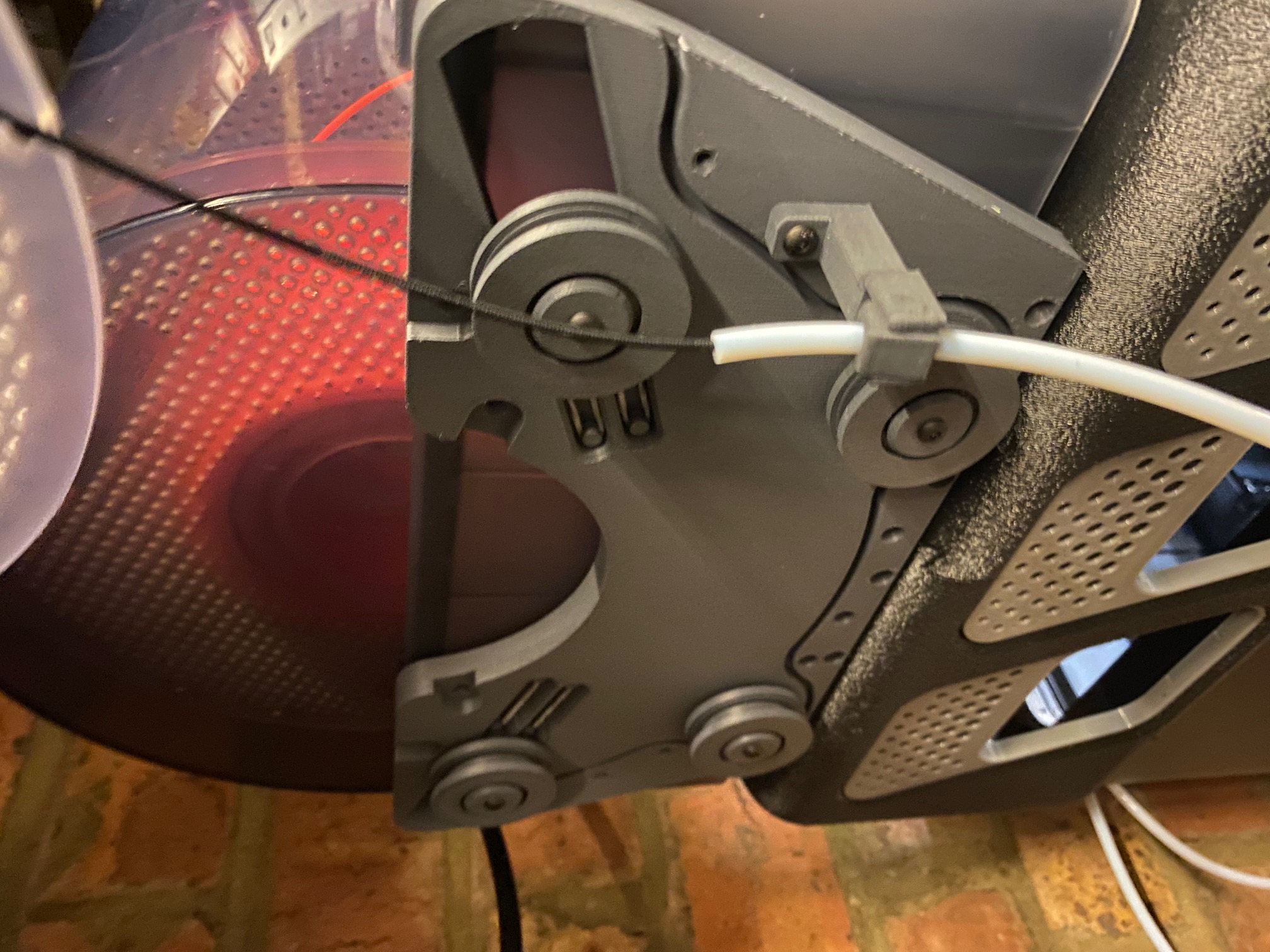

• Luồn ốc qua các trụ bạc đạn trước. Có một cây cầu 1 lớp giữa lỗ ốc và lỗ đai ốc để tránh phải dùng vật liệu hỗ trợ.
• Các lỗ cho đai ốc khá khít và có thể cần phải ép vào. Tôi muốn chúng được cố định chắc chắn khi lắp ráp.
• Lỗ cho ống PTFE có thể cần phải được làm rộng ra một chút. Lần nữa, tôi muốn nó vừa khít để được giữ cố định tại chỗ.
• Không được đề cập trong bài viết gốc, khoảng hở cho ống dẫn PTFE khá hẹp. Tôi phải dùng kìm để ép xoay nó, chủ yếu là do kích thước.

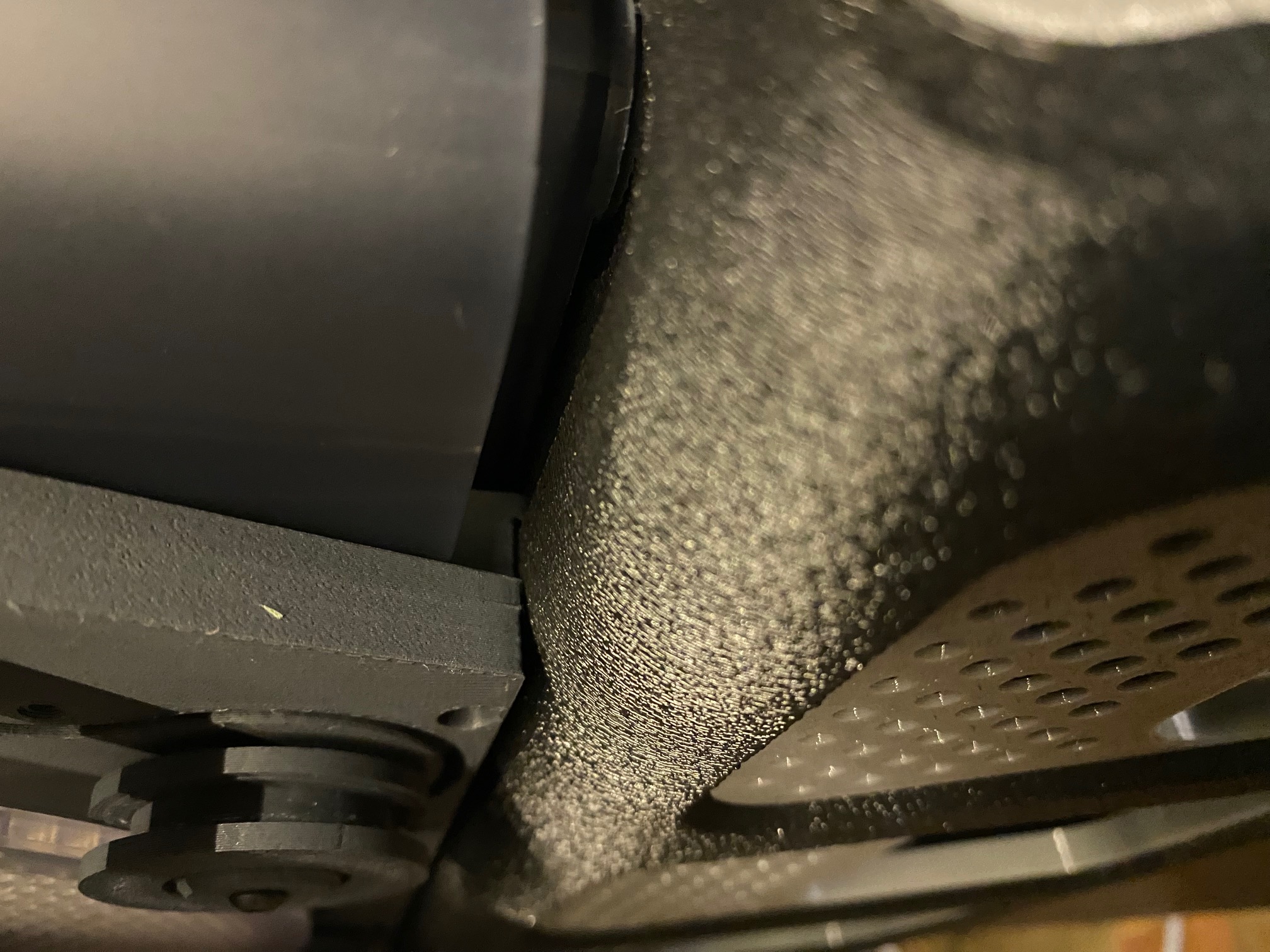

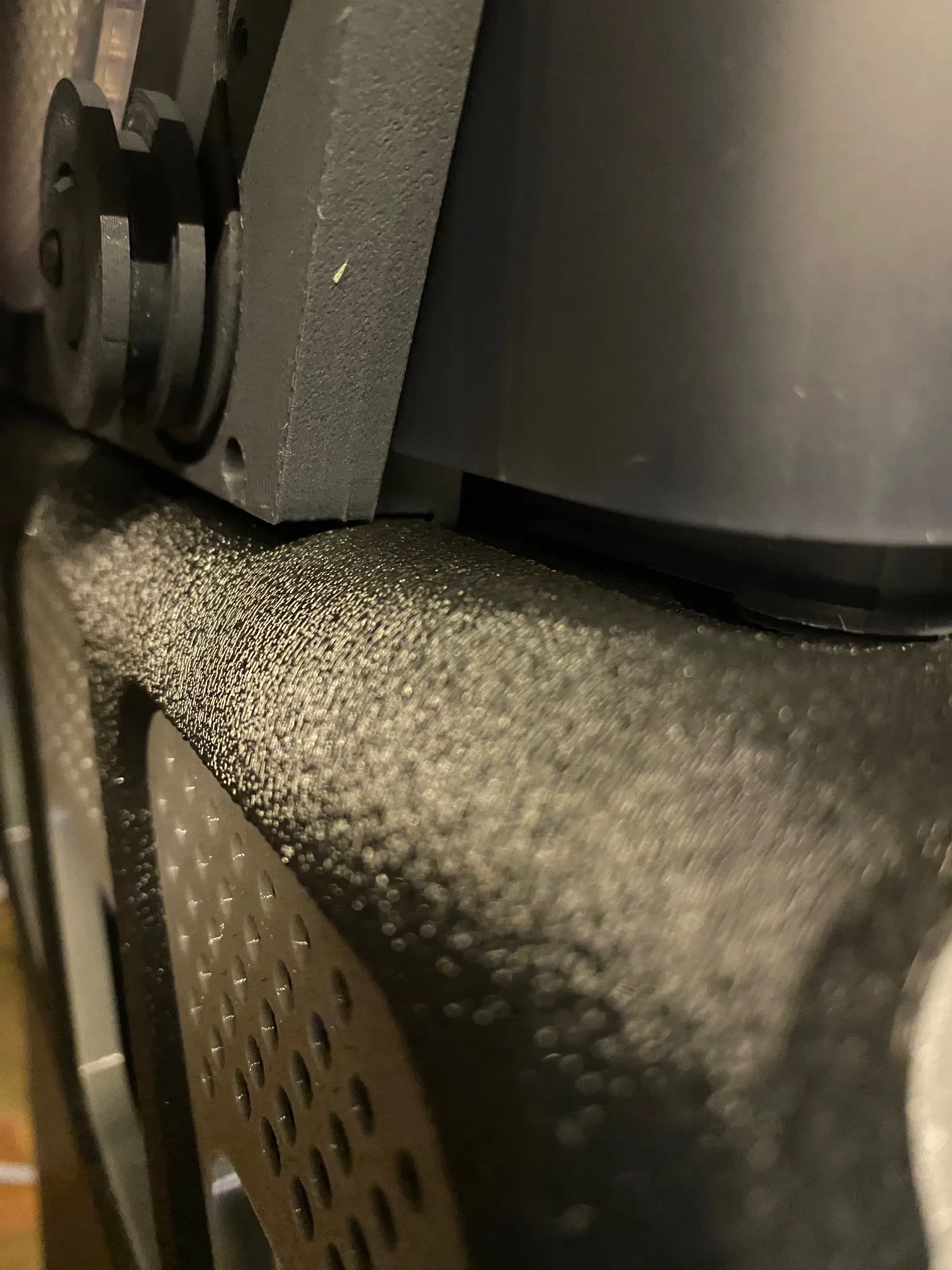

• Cũng không được đề cập trong bài viết gốc, việc lắp các kẹp vào AMS khá khó khăn. Tôi đã làm khi spool đầy và đã lắp sẵn, nhưng tôi đề xuất nên đặt AMS trên bàn.

Danh sách vật tư:

• 4 x dây thun nhỏ.
• 4 x bạc đạn 608
• 1 x ống PTFE
• 9 x đai ốc M3
• 9 x ốc M3x12

Đối với ốc, bạn có thể dùng ốc 8-12mm cho bộ dẫn PTFE và ốc 12-20mm cho tất cả các phụ kiện khác, nhưng tôi muốn dùng toàn bộ là M3x12.

KHÔNG CẦN SỬ DỤNG HEAT INSERT :)

Nếu có ai muốn biết, tôi đã in bằng Bambu's PLA-CF Lava Gray.
