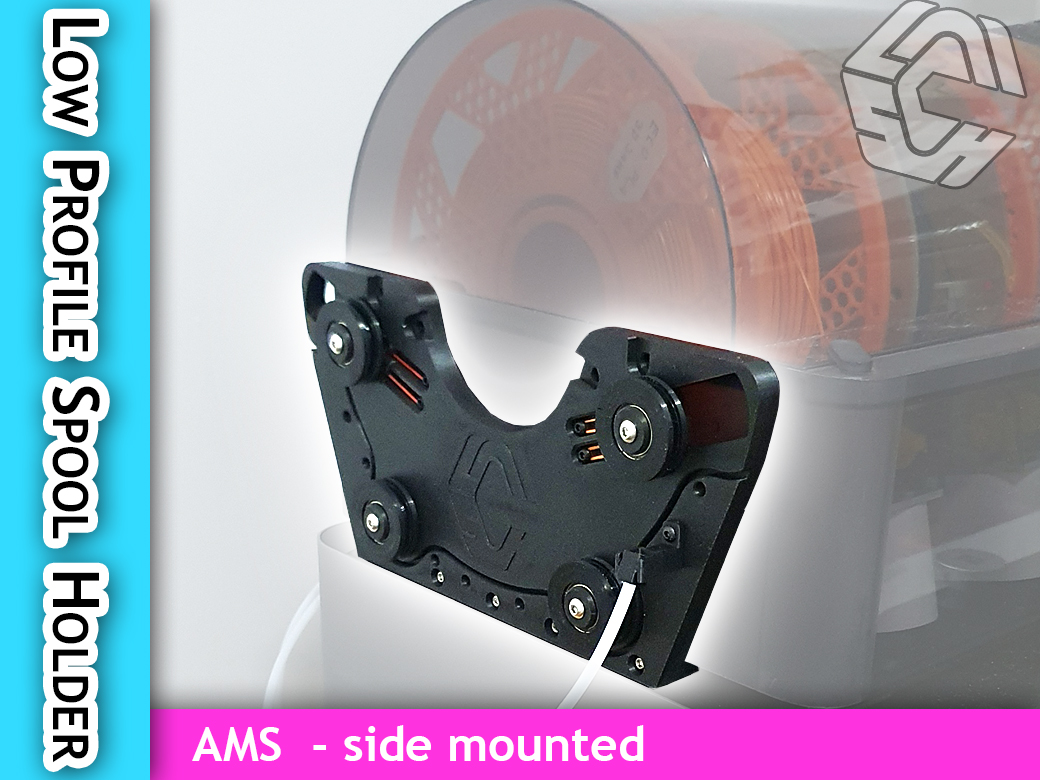

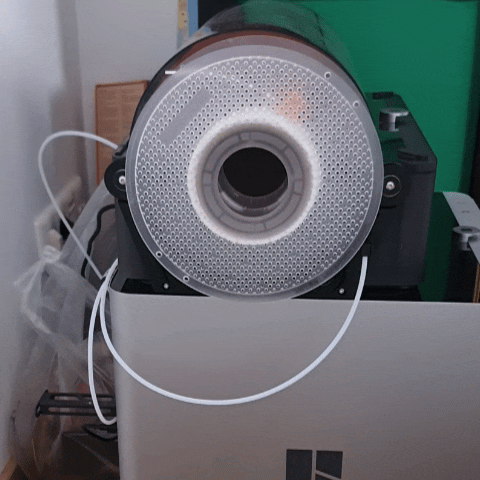

Giá đỡ cuộn dây cấu hình thấp LPSH (gắn cạnh bên cho AMS)

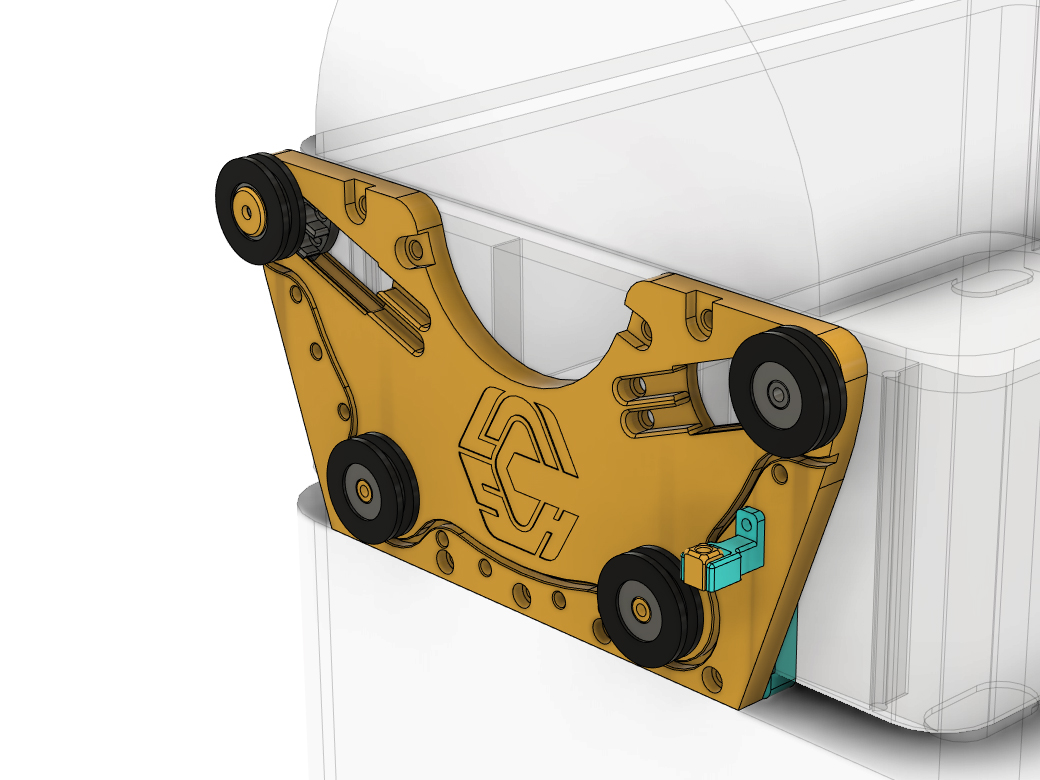

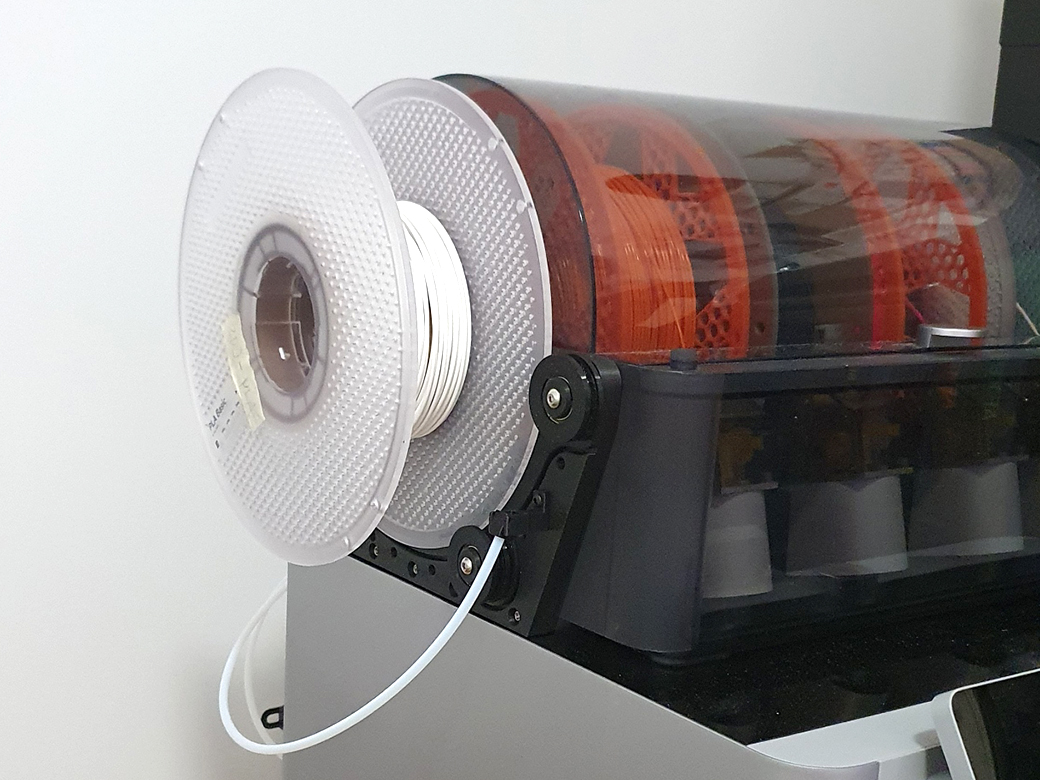

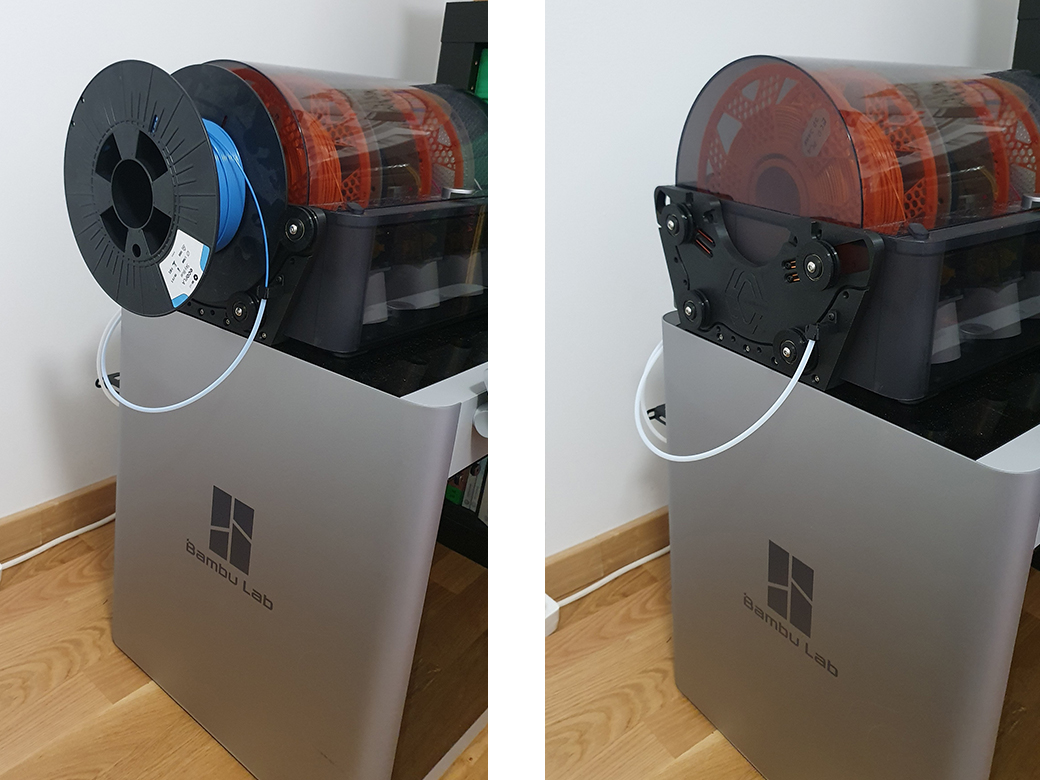

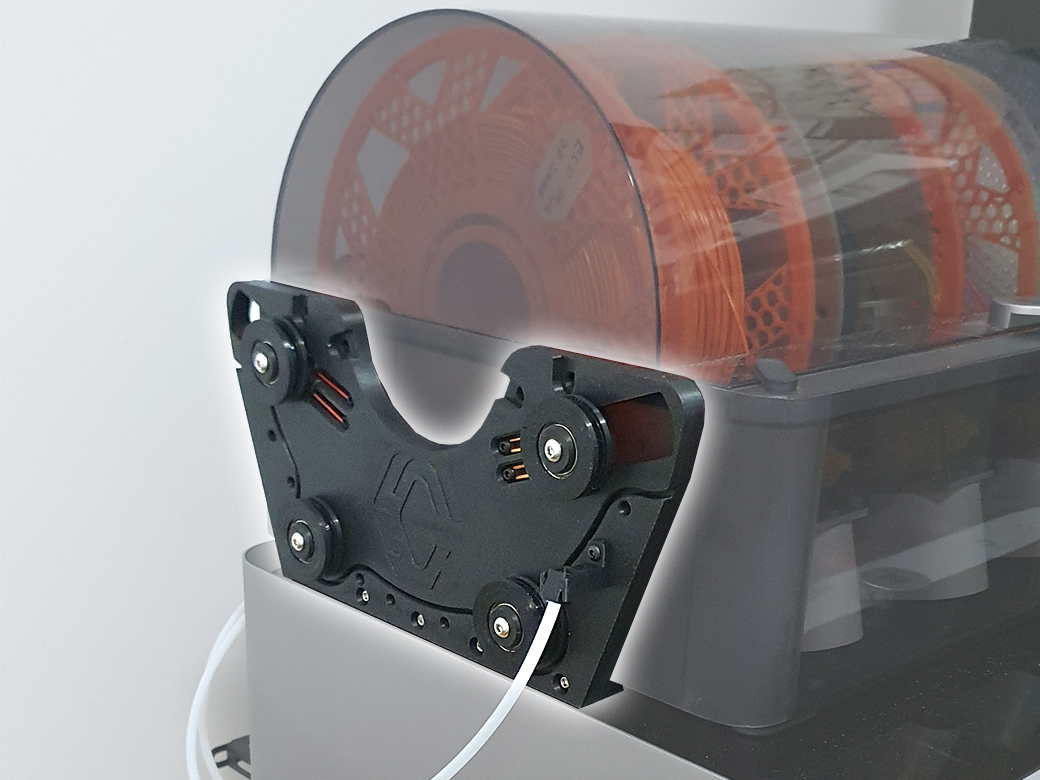

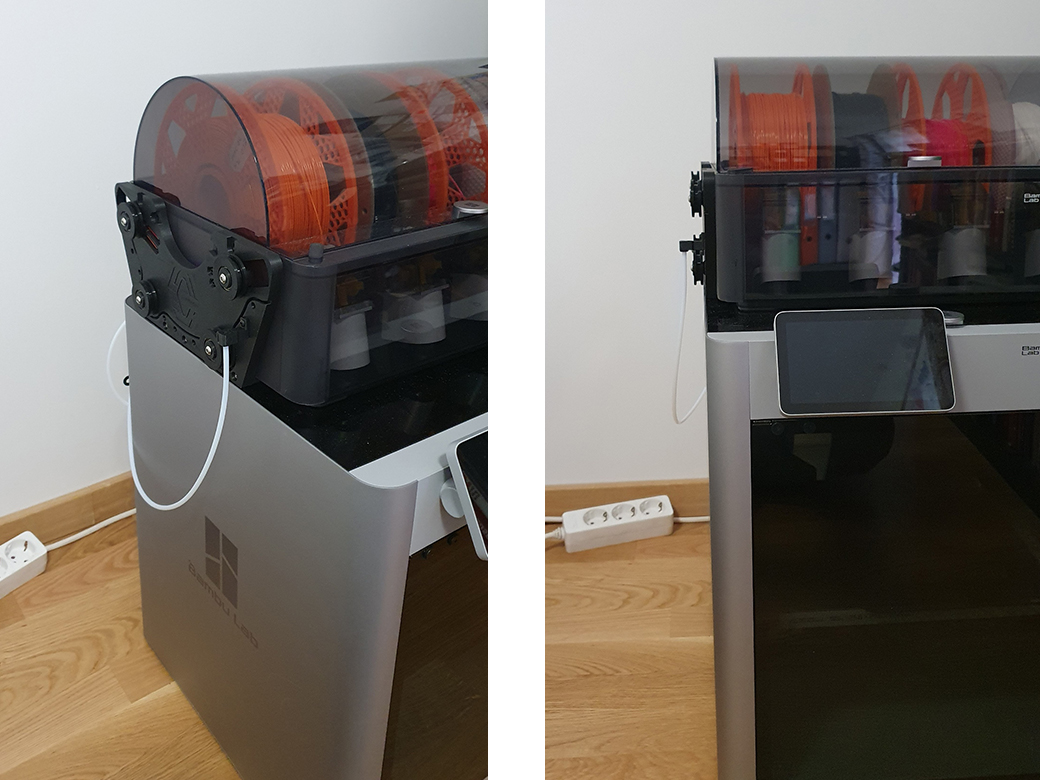

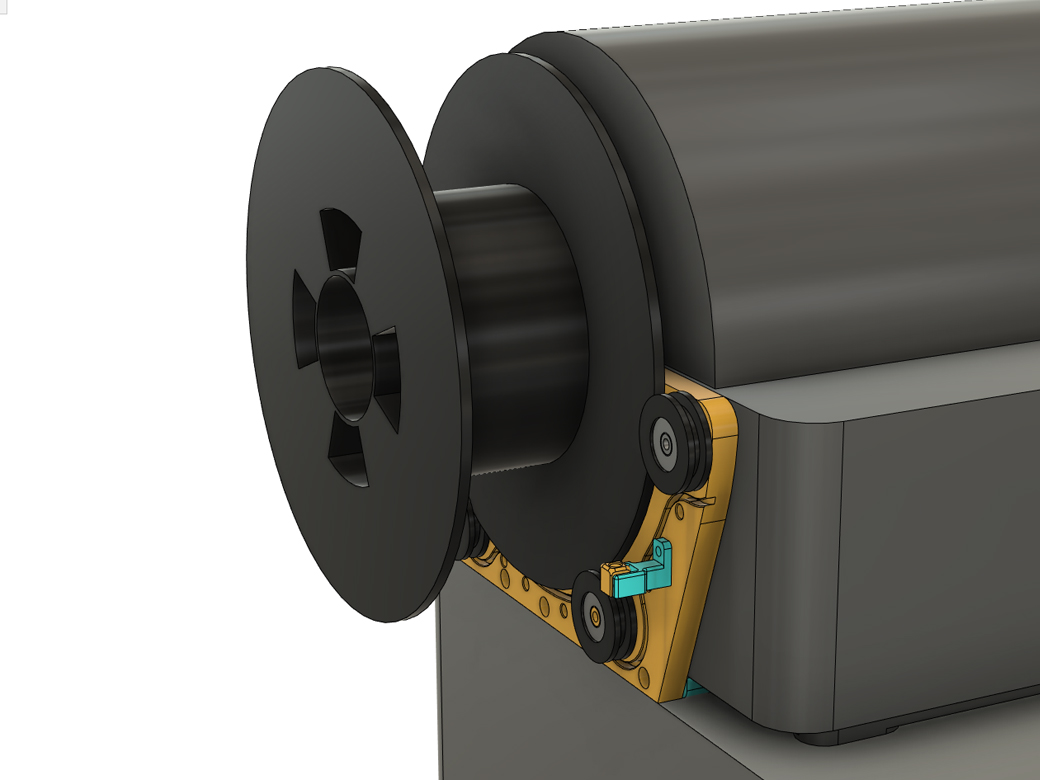

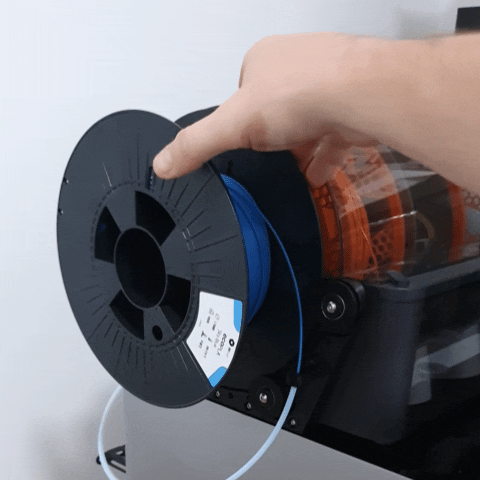

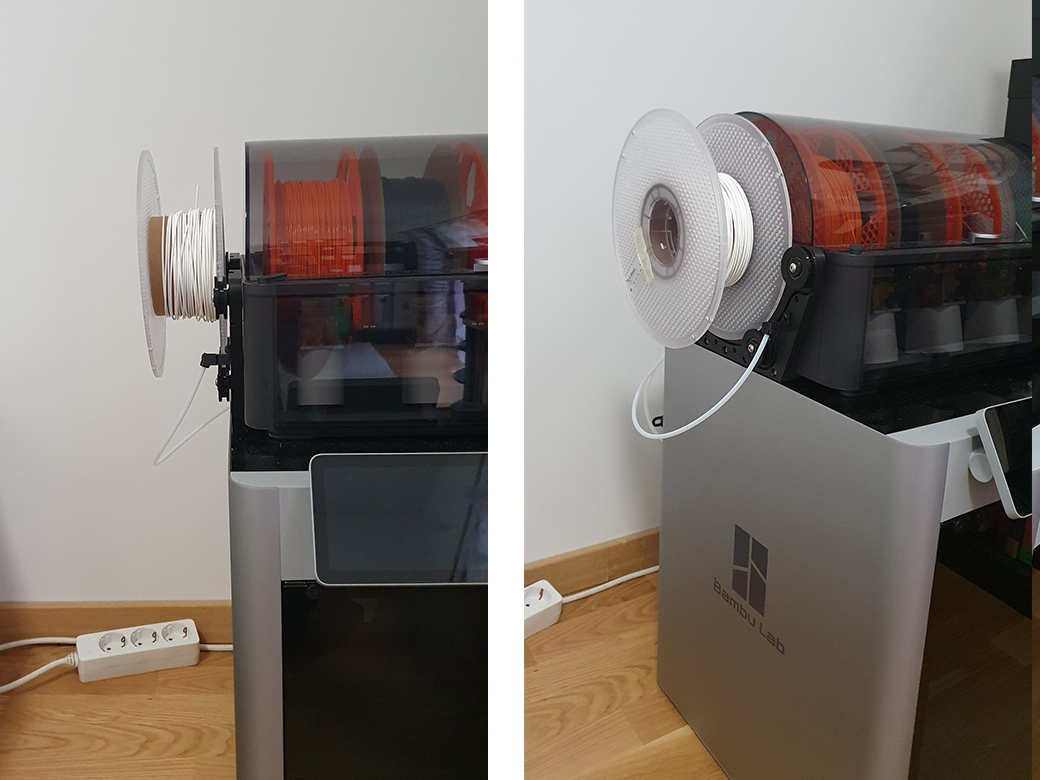

Giá đỡ cuộn dây cấu hình thấp để gắn cạnh bên cho Bambulab AMS. Với khớp nối bowden, nó chỉ thêm 34mm vào chiều rộng của AMS. Phù hợp với các cuộn dây có đường kính từ 140 đến 200mm. Không bao giờ rút phích cắm AMS nữa khi in từ cuộn dây bên ngoài. > LƯU Ý QUAN TRỌNG: Trước khi in bất kỳ bộ phận nào, hãy đọc phần Thông tin ở cuối hướng dẫn lắp ráp! Phần cứng bên ngoài: * 4 cái - Lò xo căng EXT5.55x25.4 hoặc thay thế bằng 4 cái dây thun tóc nhỏ

• 4 cái - Vít M4x20
• 5 cái - Vít M4x16
• 9 cái - Đai ốc lục giác M4
• 9 cái - Vòng đệm nhiệt bằng đồng M3
• 1 cái - Vít M3x6
• 8 cái - Vít M3x6
• 4 cái - Vòng bi con lăn 608
• 1 cái - Ống PTFE Hướng dẫn in: Các bộ phận đều in không cần hỗ trợ! Mọi thứ đều có thể in bằng PLA, trừ các con lăn nên in bằng TPU. Nếu bạn không có TPU, tôi cũng đã thêm phiên bản PLA cho bộ phận đó. Bạn không thể chỉ in bộ phận TPU bằng PLA, vì nó bị thu nhỏ kích thước và việc ép vòng bi vào đó sẽ khiến nó bị hỏng. Hướng dẫn lắp ráp: Khoan lỗ Sau khi in bộ phận Giá đỡ chính, bạn phải khoan các lỗ cho con lăn bằng mũi khoan 4mm để lắp vít sau này. Nếu vít M4 vừa, bạn có thể bỏ qua bước này. Các lỗ được làm chính xác 4mm để đảm bảo slicer tạo 5 lớp bao quanh để tăng độ bền. Vòng đệm nhiệt Vòng đệm nhiệt M3x4mm phải được đặt ở cơ cấu trượt và trên lỗ nơi bạn muốn khớp nối bowden ngồi sau này. (Các bộ phận được thiết kế cho vòng đệm sâu 4mm, nhưng cũng có thể sử dụng loại 6mm như tôi đã làm vì tôi có quá ít loại 4mm ;)) Lò xo căng: Đối với cơ cấu trượt, bạn có thể sử dụng lò xo căng hoặc dây thun. Khi sử dụng lò xo, hãy đảm bảo rằng một cuộn dây trống sẽ giữ đúng vị trí và không bị đẩy ra vì lực lò xo quá mạnh. Trong trường hợp nó quá mạnh, bạn có thể làm giãn các lò xo ra, nhưng nếu chúng quá giãn, cuộn dây 140mm sẽ không còn vừa nữa. Sử dụng vít M3x4mm để vặn chặt lò xo vào vị trí Dây thun: Lắp dây thun tương tự như lò xo. Mỗi khe một sợi là đủ lực để giữ cuộn dây. Lắp ráp con lăn: Ép vòng bi vào bộ phận con lăn 1 Thêm keo siêu dính và trượt hai nửa lại với nhau Lắp đặt con lăn: Chèn các đai ốc lục giác M4 vào mặt sau của Giá đỡ chính. Thêm Con lăn và Miếng đệm và vặn chúng lại với nhau bằng vít M4x20 Lắp đặt khớp nối PTFE Sau khi in khớp nối, đảm bảo hai bộ phận có thể xoay. Chèn ống PTFE vào khớp nối và vặn nó vào Giá đỡ chính Gắn vào AMS: Kết nối các kẹp bằng vít M4x16mm và đai ốc M4 lỏng vào Giá đỡ chính. Trượt toàn bộ bộ phận lắp ráp vào AMS của bạn và siết chặt các vít Khi giá đỡ cuộn dây với cuộn dây đầy bị uốn cong quá nhiều, bạn cũng có thể sử dụng băng dính hai mặt để tăng cường độ bám. KẾT NỐI: Để kết nối AMS, Giá đỡ cuộn dây LP hoặc/và máy sấy sợi, bạn có thể sử dụng của tôi PHẦN THÔNG TIN QUAN TRỌNG > MẸO: > > Nếu các rãnh con lăn bị kẹt theo thời gian, bạn có thể thêm một ít chất bôi trơn vào thanh trượt. Tôi đã sử dụng cùng loại dầu silicon mà tôi dùng cho trục vít me

  AMS: > Có vẻ như có các phiên bản khác nhau của AMS. Vì vậy, trước khi bạn in các kẹp, hãy kiểm tra kích thước gân của AMS của bạn. Nếu bạn có 4 gân cách nhau 65mm - 86mm - 65mm, bạn có thể in các kẹp như trong hồ sơ in. Nếu bạn có 6 gân cách nhau khoảng 45 - 43mm, bạn chỉ cần in "Clamp_small_18mm" ít nhất 3 lần

  Vấn đề khe hở Một người dùng gặp phải khe hở quá lớn trên các thanh trượt của họ, dẫn đến cuộn dây bị võng quá nhiều. Vì vậy, tôi đã thêm ba bản in kiểm tra khe hở. Bộ phận "Mainholder" gốc có khe hở 0.2mm. Vì vậy, hãy in ba bản kiểm tra khe hở trước và sau đó quyết định bạn muốn in phiên bản "Mainholder" nào. Để các thanh trượt hoạt động hoàn hảo, chúng phải trượt dễ dàng (bôi trơn nếu cần) nhưng không bị rung lắc quá nhiều. Vòng đệm nhiệt: Có 2 loại vòng đệm nhiệt M3. Loại tôi đã sử dụng ban đầu có đường kính khoảng 5mm. Nếu bạn đang sử dụng loại có đường kính ngoài 4mm, có một tệp có tên “holefix _4mm.stl" mà bạn có thể tải cùng với Mainholder.stl vào slicer. Chỉ cần đánh dấu cả hai tệp, kéo chúng vào slicer của bạn và chọn "yes" khi Bambu studio hỏi bạn có muốn tải nó dưới dạng một đối tượng duy nhất hay không. Đối với những người muốn sử dụng dây thun, tôi đã thêm bộ phận "rubberplug" có thể được sử dụng thay cho vòng đệm nhiệt. Cũng có hai phiên bản, một cho các lỗ 5mm ban đầu và một cho các lỗ với holefix cho 4mm. Lò xo căng so với dây thun Phương pháp ưa thích của tôi là sử dụng dây thun, ngay cả khi giải pháp lò xo trông đẹp hơn nhiều. Nhưng lò xo có xu hướng quá mạnh và việc kéo giãn chúng quá mức không làm cho chúng trông đẹp mắt. CẬP NHẬT ngày 21.11.23:

  • làm cho khớp nối bowden chắc chắn hơn và thêm hai kích cỡ khác nhau 20mm và 30mm Cập nhật ngày 31.12.23:
  • Holefix_4mm.stl cho vòng đệm nhiệt đường kính 4mm Cập nhật ngày 04.01.23:
  • Con lăn rộng hơn (roller_pt2_wide.stl) cho cuộn dây có chu vi dày hơn
