Bộ thu bụi MPCNC Primo cho không gian làm việc sạch sẽ

Một bộ thu bụi MPCNC Primo khác

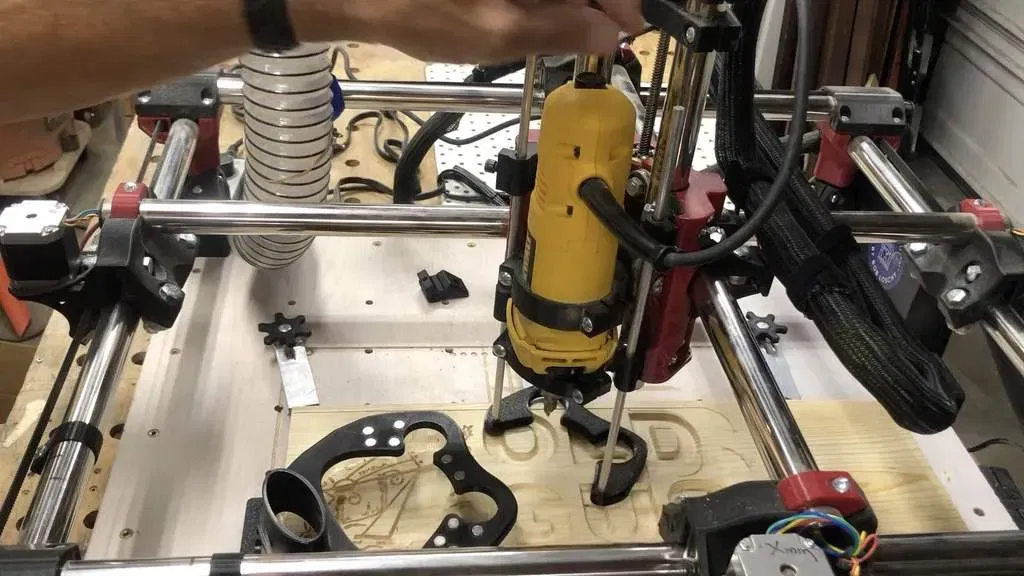

Tôi đang chia sẻ phiên bản của mình về một bộ gắn thu bụi cho MPCNC Primo. Tôi đã thử một vài thiết kế khác nhau được cung cấp và đã tự thiết kế một cái (tất nhiên là có sử dụng ý kiến từ các thiết kế đã được công bố trước đó). Đây được thiết kế để sử dụng với công cụ DEWALT DW660. Nếu bạn đang sử dụng một router khác, có thể cần phải điều chỉnh giá đỡ và giá đỡ chổi để đảm bảo khoảng cách.

Lưu ý: MPCNC của tôi được xây dựng bằng ống thép không gỉ 25.4mm. Nếu bạn sử dụng ống dẫn, các bộ phận kẹp Z có thể cần được điều chỉnh cho phù hợp với ống dẫn.

Các lợi thế chính đối với tôi là:

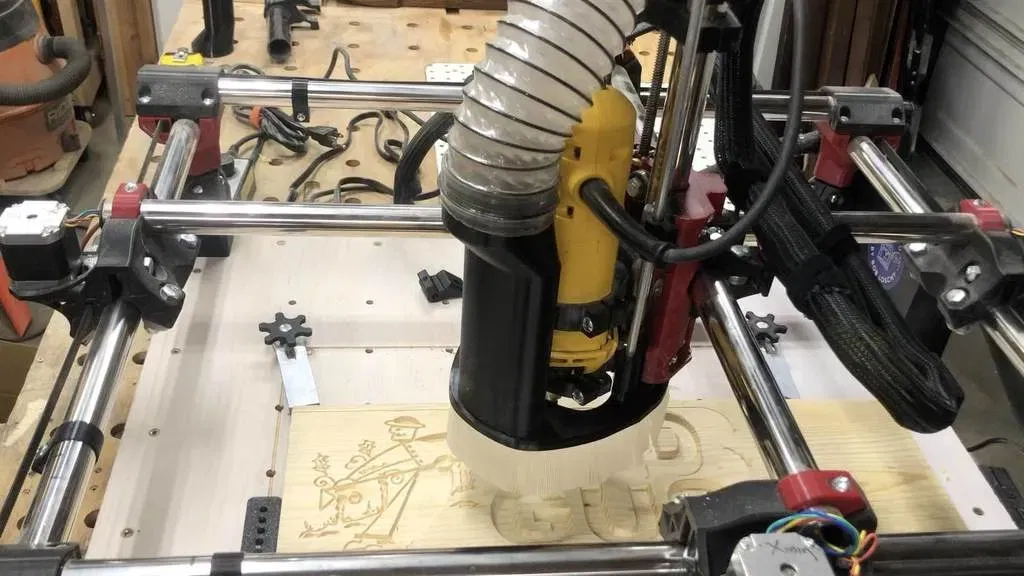

• Cụm lắp ráp được gắn vào lõi. Tôi đã gặp ít thành công với các thiết kế gắn vào khung trục Z và di chuyển lên xuống cùng với router.

• Ống hút lớn hơn hoạt động tốt hơn cho việc thu bụi của tôi. Nó cũng hút được những mảnh vụn lớn hơn có thể bị mắc kẹt trong các thiết kế ống nhỏ hơn. Thiết kế này phù hợp với ống 2.5”.

• Hình dạng của ống giảm thiểu lượng điều chỉnh cần thiết cho các công tắc zero X và Y trong quá trình lắp đặt.

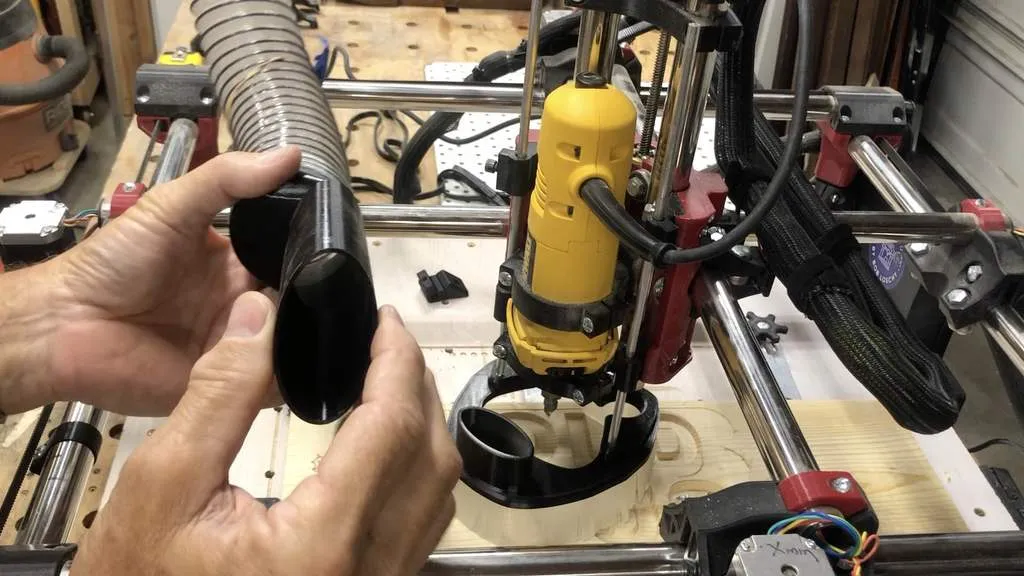

• Ống hút có thể dễ dàng được nhấc ra và sử dụng để hút bụi xung quanh chi tiết công việc một cách thủ công.

• Chổi được in bằng Sain Smart TPU và có kích thước để đẩy vào rãnh ở đáy. Không cần keo. Ngoài ra, chiều dài của lông chổi có thể dễ dàng điều chỉnh trong slicer bằng cách sử dụng tỷ lệ.

• Giá đỡ chổi được gắn vào đáy bằng 8 nam châm 3 mm cho việc lắp đặt và tháo gỡ dễ dàng.

Các bộ phận cần thiết:

2 - Ống nhôm 1/4” dài 13” với một đầu được khoan ren 1/4” 28 pitch. Tôi đã sử dụng một cái khuôn để tạo ren dài khoảng 1/2. Ray của tôi cao khoảng 5”. Nếu ray của bạn cao hơn, bạn sẽ muốn làm cho các ống này dài hơn.

2 - Đinh vít 1/4” 20 pitch dài khoảng 1” được sử dụng để khóa chiều cao của cụm lắp ráp.

20 - 8 x 3 mm nam châm. Tôi đã mua của tôi từ amazon. https://www.amazon.com/gp/product/B07B3SDRCP/ref=ppx\_yo\_dt\_b\_search\_asin\_title?ie=UTF8&psc=1

Nếu bạn cần ống 2 1/2”, tôi đã mua cái này từ amazon. https://www.amazon.com/gp/product/B01M35BE8D/ref=ppx\_yo\_dt\_b\_search\_asin\_title?ie=UTF8&psc=1

Các bộ phận in:

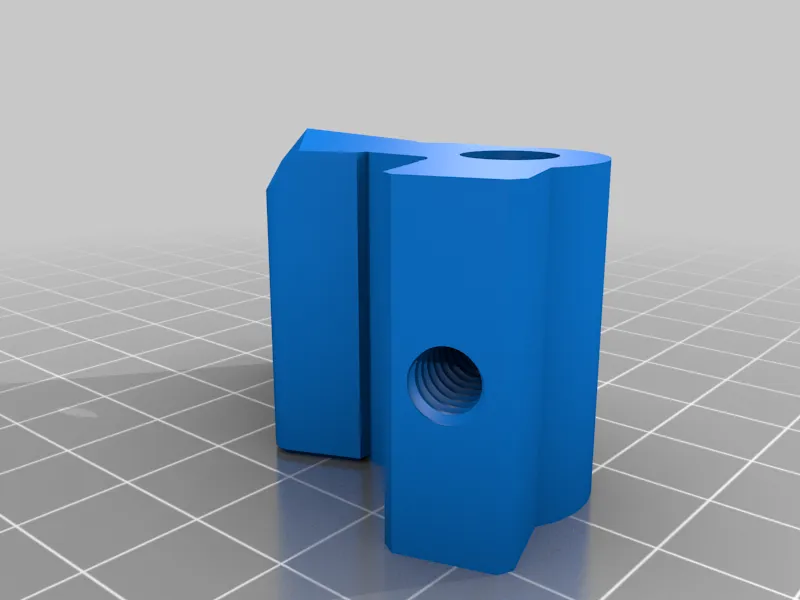

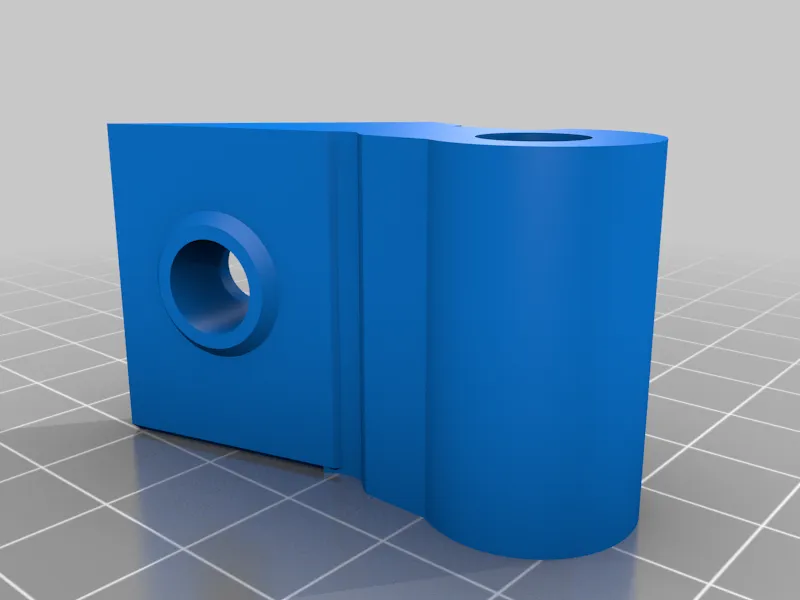

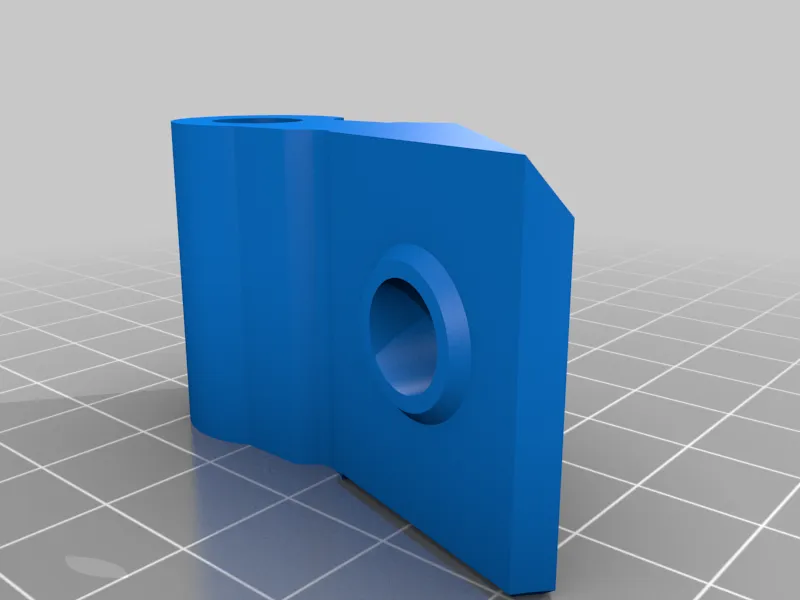

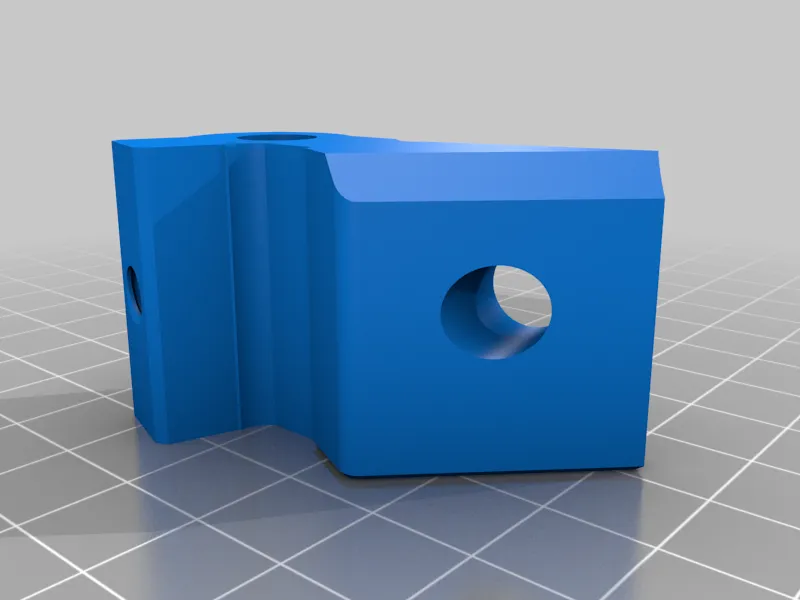

4 - Kẹp Core Z (1 - trên bên trái, 1 - trên bên phải, 1 - dưới bên trái, 1 - dưới bên phải).

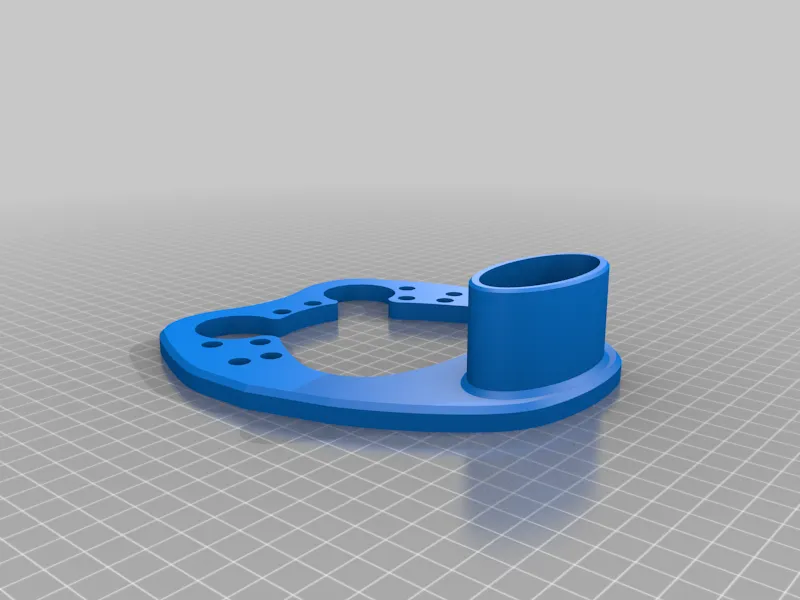

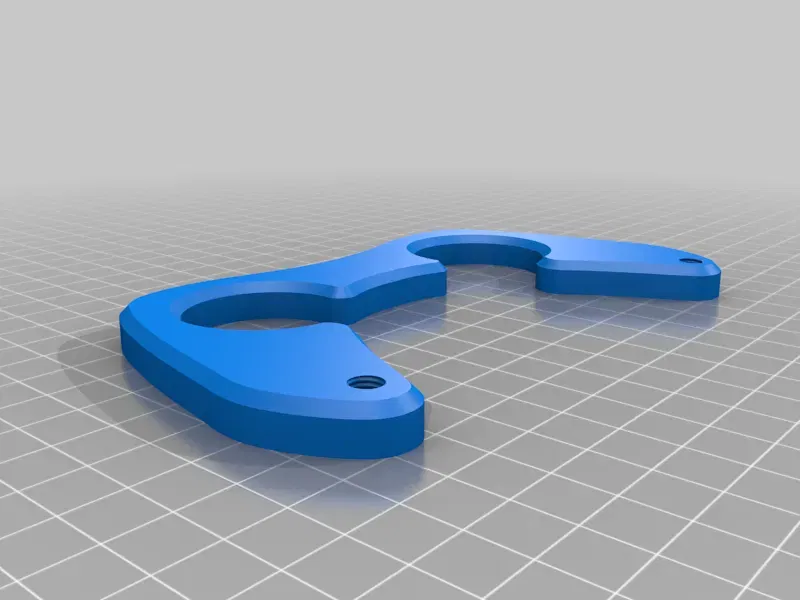

1 - Đế. Điều này có ren với ren 1/4” 28 pitch mà các thanh sẽ được ren vào. Có 10 khoang ở đáy mà 8 x 3 mm nam châm sẽ được ấn vào.

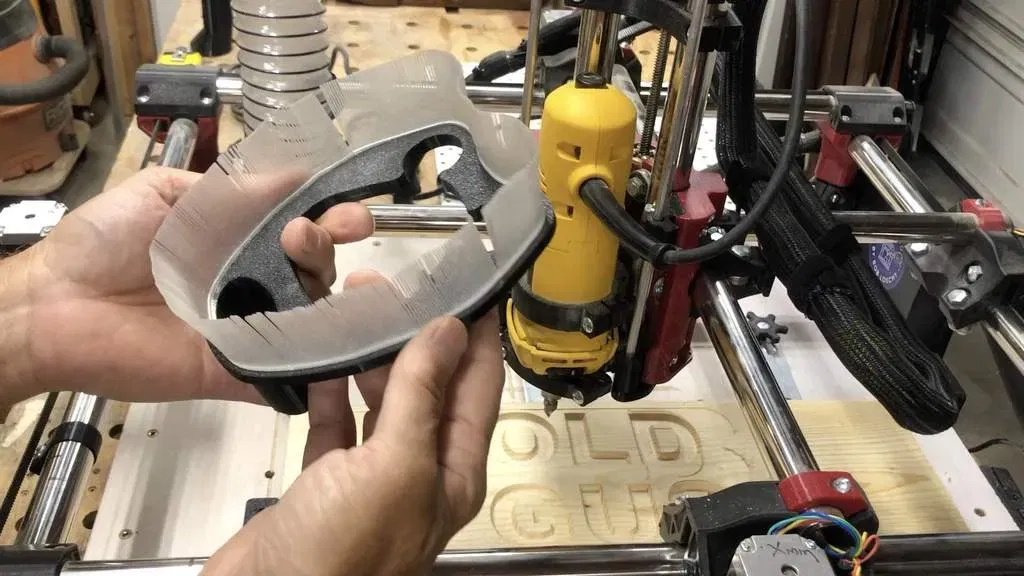

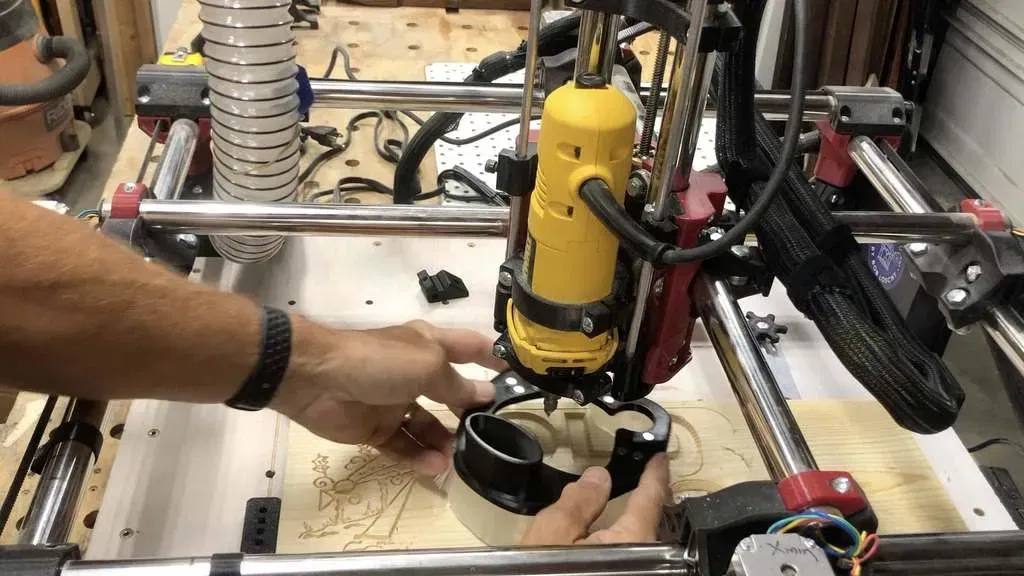

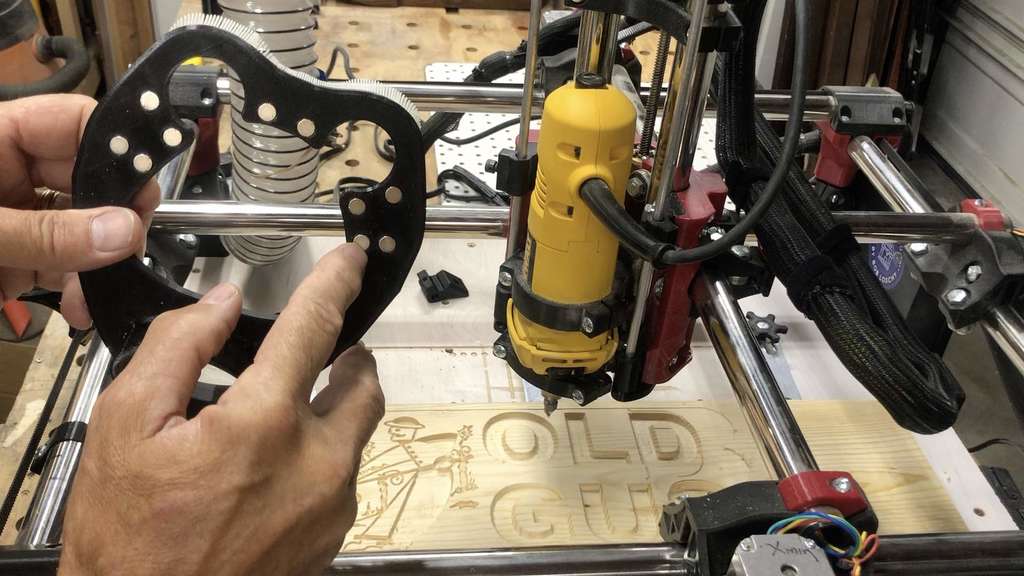

1 - Giá chổi. Có một rãnh ở đáy để ấn vừa chổi vào cùng với 10 khoang ở trên để ấn vừa 8 x 3 mm nam châm. Cách hoạt động tốt nhất với tôi là ấn tất cả nam châm vào đế, sau đó đặt một nam châm lên trên mỗi nam châm đã được ấn vào vị trí, sau đó đặt giá chổi lên trên đế căn chỉnh các khoang với các nam châm đó và ấn vào bằng một cái kẹp. Điều này đảm bảo tính cực hợp lệ và đảm bảo các nam châm sẽ ở độ sâu phù hợp để kết nối tốt.

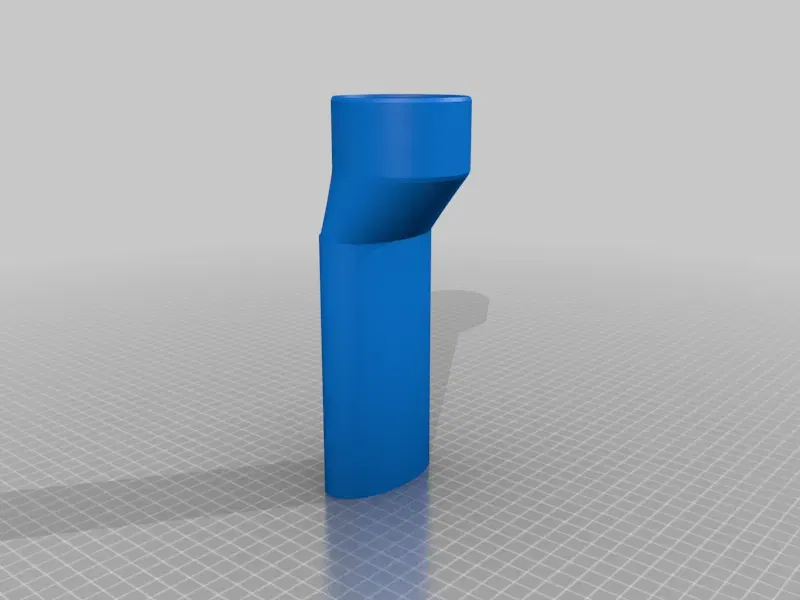

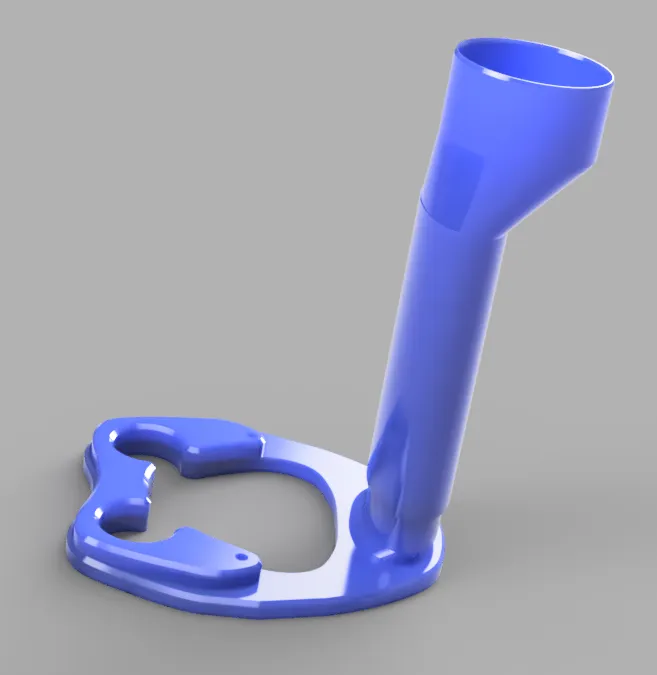

1 - Ống hút.

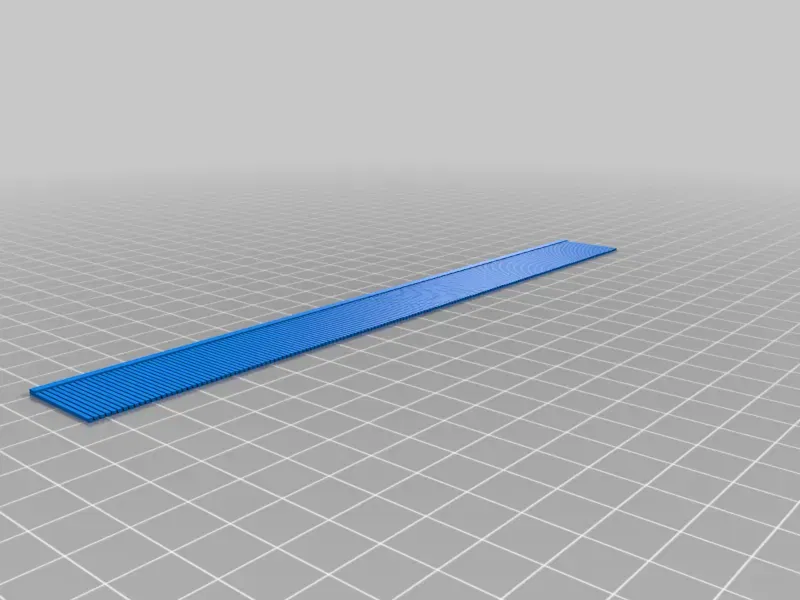

2 - Dải lông chổi. Những cái này được in bằng TPU. Tôi khuyên bạn nên in một số dải ngắn và điều chỉnh kích thước độ dày (sử dụng tỷ lệ cắt) cho đến khi bạn có được độ vừa khít tốt vào giá chổi. Để điều chỉnh kích thước của lông chổi, chỉ cần thay đổi kích thước từng kích thước trong máy cắt của bạn. Tôi đã điều chỉnh Z lên 125% (độ dày) và Y lên 200% (chiều dài).

Cài đặt in:

• Các kẹp Core Z đều được in bằng PLA với chiều cao lớp 0.2mm, 4 vòng ngoài, 45% độ đầy và không có hỗ trợ cho độ đồng nhất kích thước của các lỗ.

• Đế, giá chổi và ống hút được in bằng PETG để có độ bền sử dụng chiều cao lớp 0.2mm, 4 vòng ngoài, 45% độ đầy và không có hỗ trợ.

• Đối với lông chổi, các cài đặt TPU được sử dụng là mặc định trong eSlicer.

• Đối với tất cả các bộ phận in, tôi khuyên bạn nên in các mẫu thử và điều chỉnh tỷ lệ đùn sao cho các nam châm và lông chổi sẽ được ấn chặt và ống hút sẽ dễ dàng trượt ra khỏi giá chổi.

Lắp ráp

• Nếu bạn đã thành công trong việc xây dựng toàn bộ MPCNC, không cần hướng dẫn bổ sung nào cho bạn. Nếu bạn có câu hỏi, hãy bình luận và tôi sẽ phản hồi.

Lưu ý:

• Tôi có thể gửi qua email các tệp CAD được tạo trong Fusion 360 nếu bạn muốn thực hiện các điều chỉnh. Hãy lưu ý rằng vì đây là một thiết kế tương tác, các tệp khá lộn xộn.

• Nếu tôi đã đụng chạm đến ai đó với thiết kế này, hãy cho tôi biết và tôi sẽ thêm bạn vào phần ghi công.

10/21/2021 - Đã cập nhật tệp BrushBracket.stl bị hỏng

04/14/2023 - Đã tải lên tệp step cho Base

08/14/20223 - Đã tải lên các tệp step cho tất cả các bộ phận

Cài đặt In

Thương hiệu máy in:

Prusa

Máy in:

I3 MK3S

Bệ in:

Không

Hỗ trợ:

Không

Độ phân giải:

100

Đổ đầy:

45% Gyroid

Vật liệu: Inland và Sain Smart PLA, PETG và TPU
