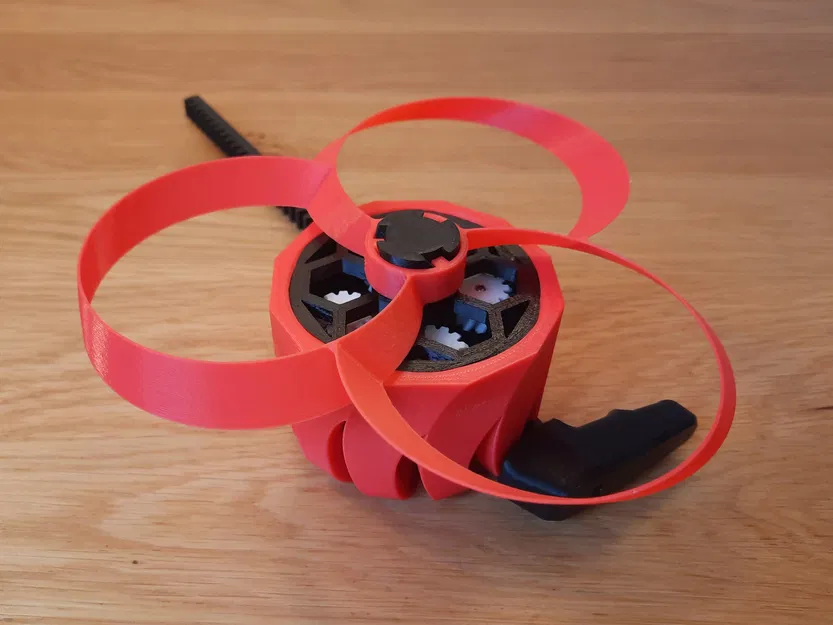

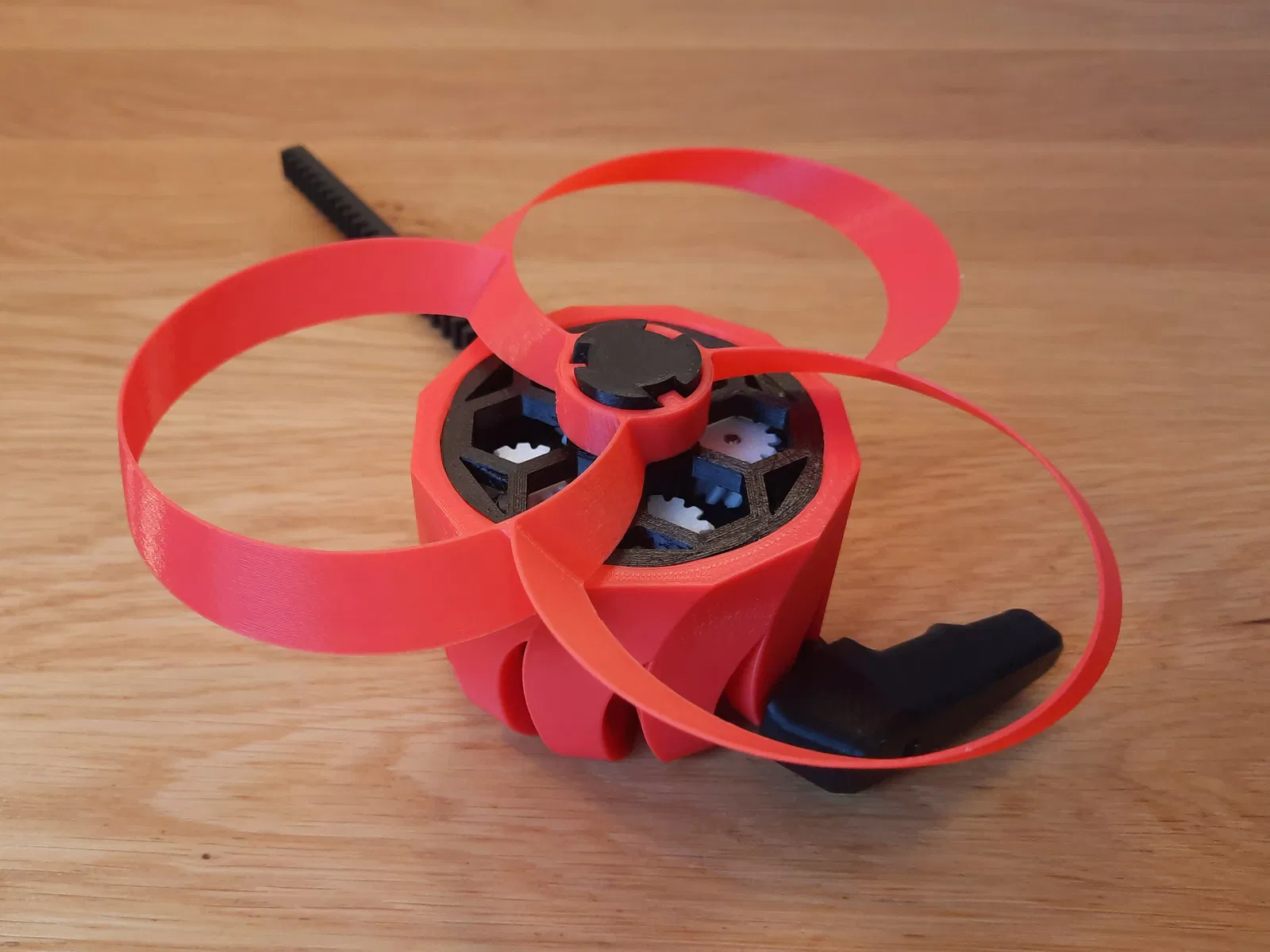

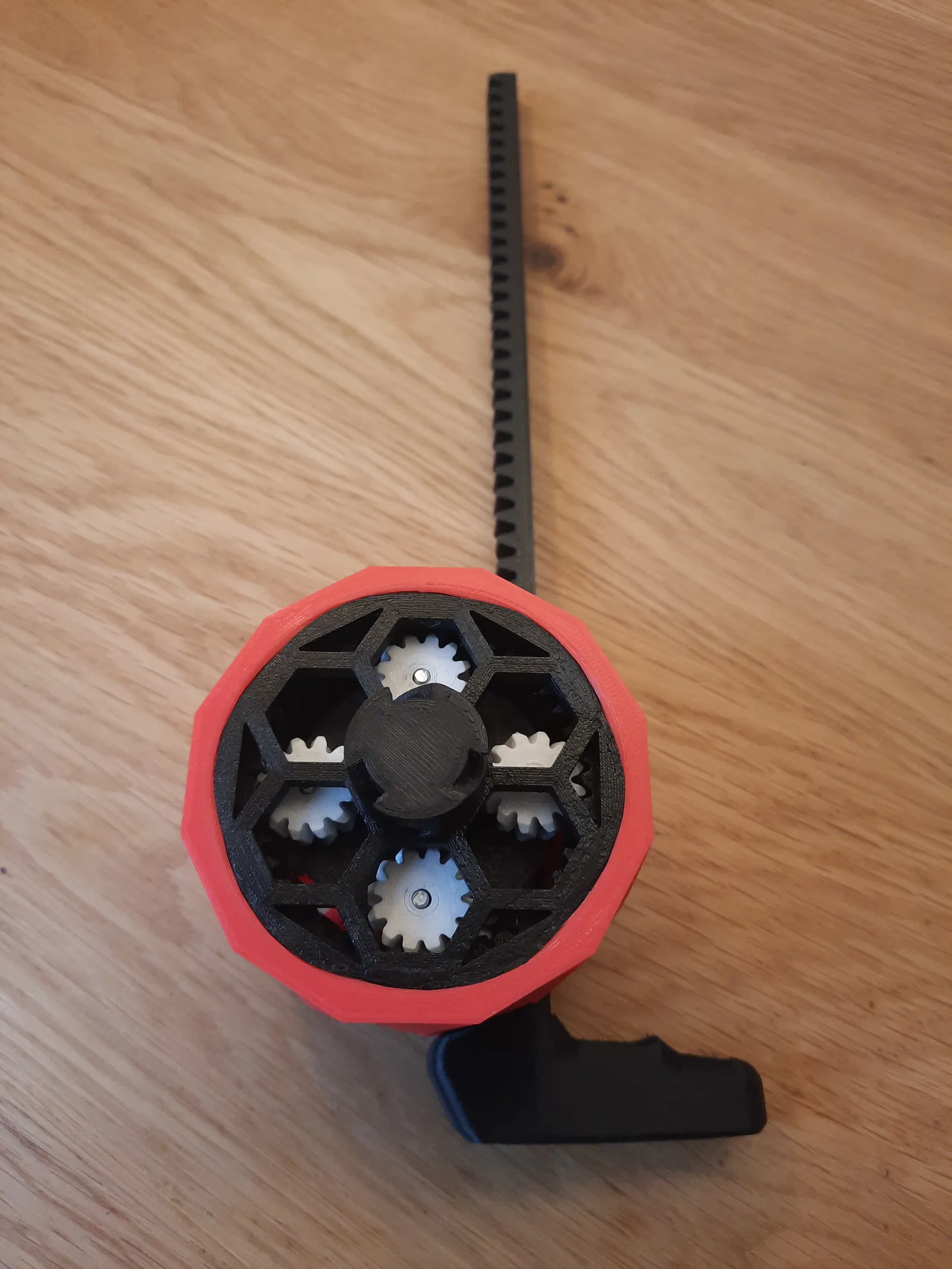

ToroSpin TURBO - Lò phản lực hình xuyến với Hộp số Hành tinh Kép

Thông tin cơ bản:

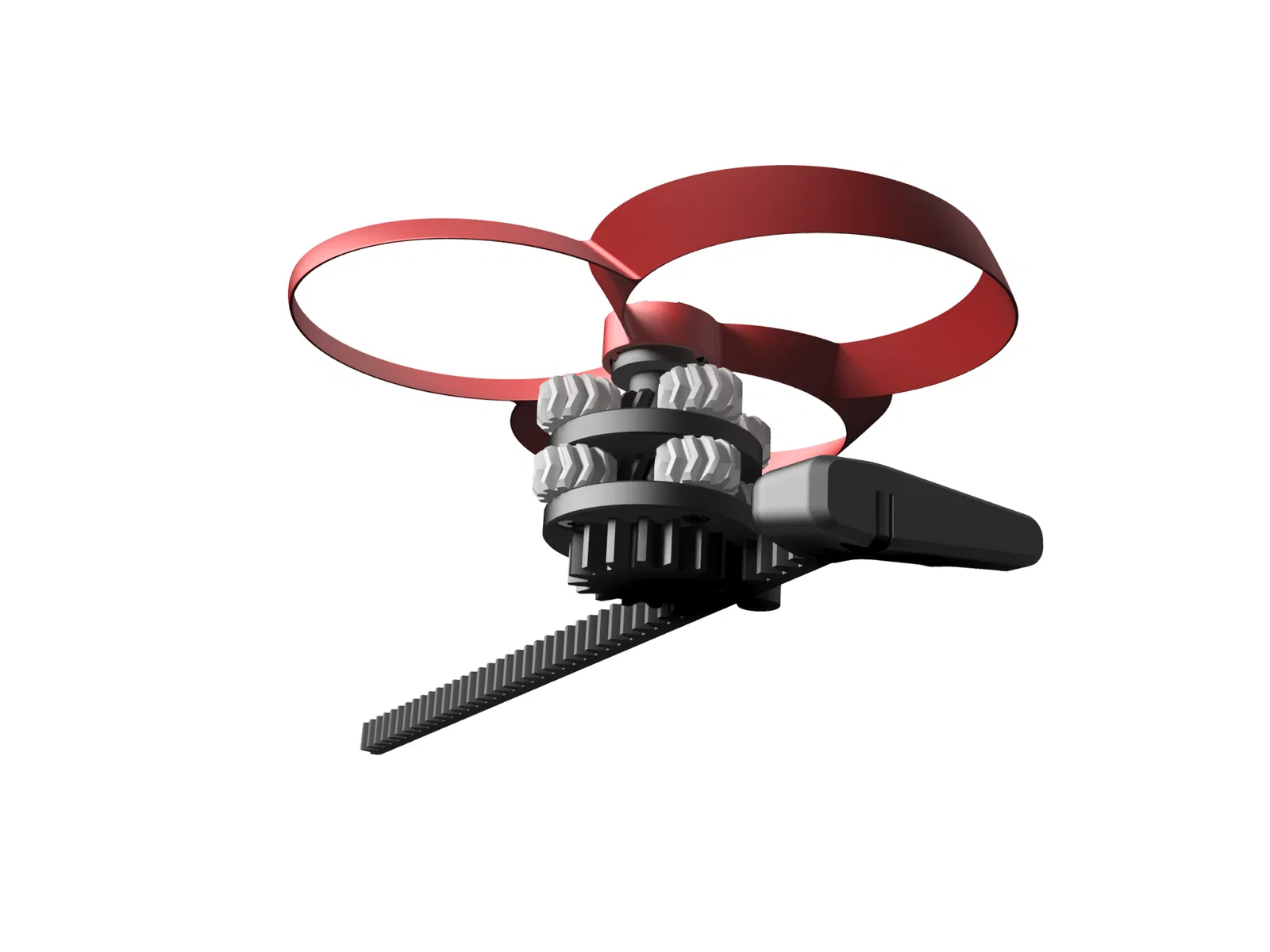

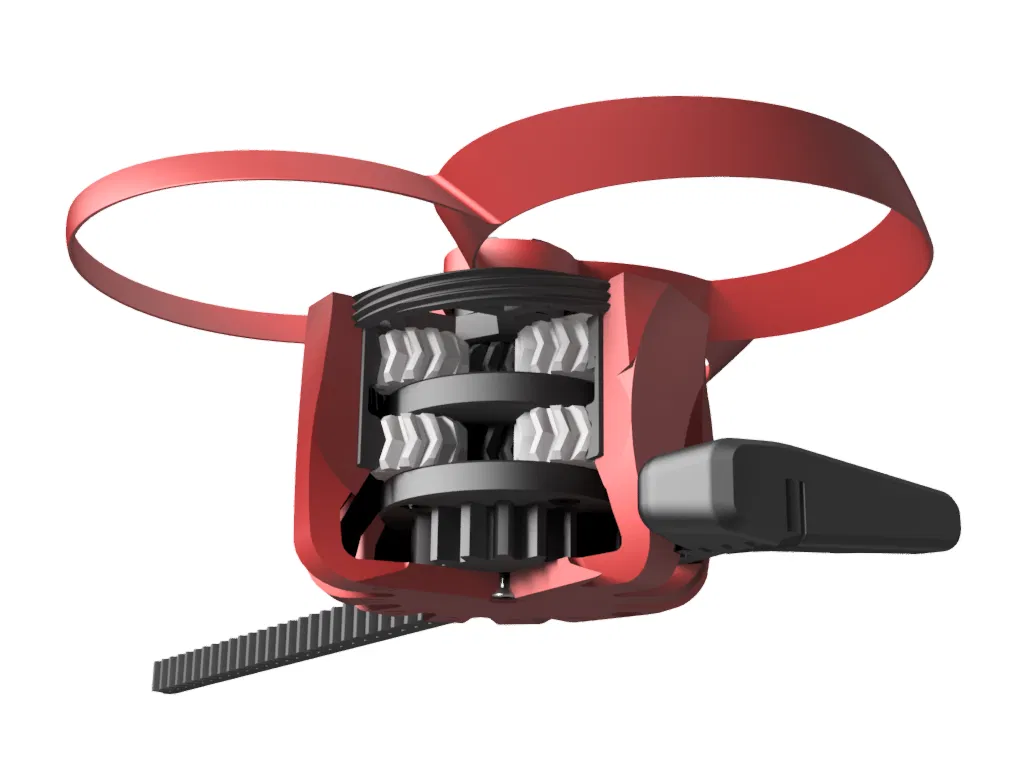

• Lò phản lực hình xuyến với hộp số hành tinh kép.

Hộp số:

• Các bộ phận không in được: Bạn chỉ cần một loại vít để lắp ráp.
• Tỷ số truyền 1:12 chuyển động mượt mà.

In ấn:

• Không cần support!
• Chiều cao lớp 0,15-0,2mm.
• Vật liệu khuyến nghị cho bánh răng là PETG, xem bên dưới để biết BOM.

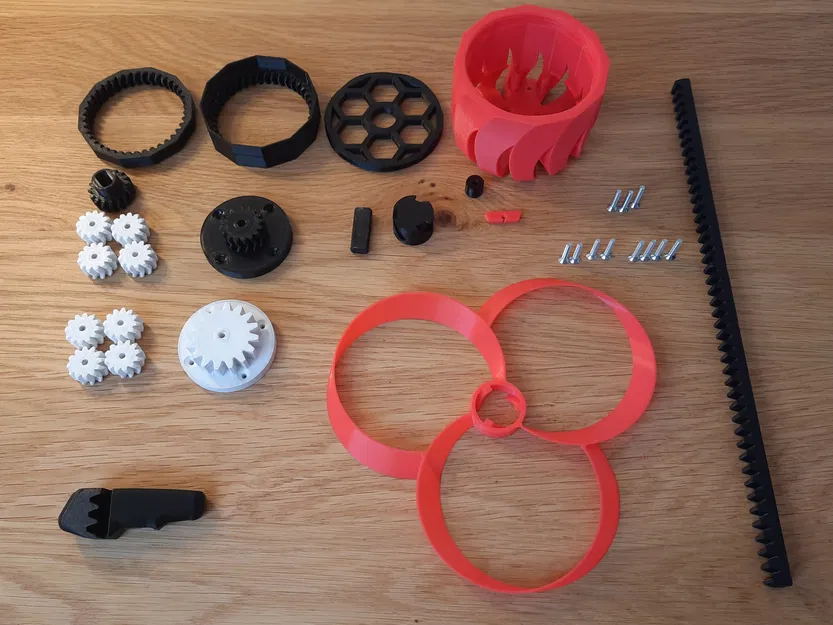

BOM:

Các bộ phận in được/Các bộ phận mua ngoài

Mục

File

Số lượng

Mô tả

1

1.stl

8

PETG

2

2.stl

1

PETG

3

3-Ring-up.stl

1

PETG

4

4-Ring-down.stl

1

PETG

5

5.stl

1

PETG

6

6.stl

1

PETG

7

7.stl

1

PETG

8

8.stl

1

PLA

9

9.stl

1

PETG

10

10.stl

1

PLA

11

11.stl

1

PLA

12

12.stl

1

PETG

13

13.stl, 13Low.stl

1

PETG (1)

14

14.stl

1

PETG

15

Tor_170.stl, Tor_200.stl

1

Cánh quạt (2)

Tor_base.step

để tạo bản phối lại

16

Vít M3x16

11

Vít đầu chìm (DIN 7991)

1. 13Low.stl dành cho máy in có khổ bàn dưới 250x210mm.
2. Cánh quạt hình xuyến 170mm hoặc 200mm.

Lắp ráp:

Bước 1:

Lưu ý: Vít (màu đỏ) ở chi tiết A không nên siết quá chặt!

Bước 2:

Bước 3:

Bước 4:

Bước 5: Cùng bay nào!!

Lưu ý: Bằng việc tải xuống và sử dụng mô hình này, bạn đồng ý rằng nó được cung cấp "nguyên trạng", không có bất kỳ bảo đảm nào. Tác giả của mô hình này không chịu trách nhiệm về bất kỳ tai nạn, thiệt hại hoặc các vấn đề khác có thể phát sinh từ việc sử dụng nó. Người dùng được khuyến khích thận trọng và sử dụng mô hình một cách có trách nhiệm. Tác giả từ chối mọi trách nhiệm đối với bất kỳ tổn thất hoặc thiệt hại nào phát sinh thông qua việc sử dụng sản phẩm này.
