Vỏ ESP8266 MAX7219 DISPLAY: Đồng hồ và Informer ĐƠN GIẢN NHẤT

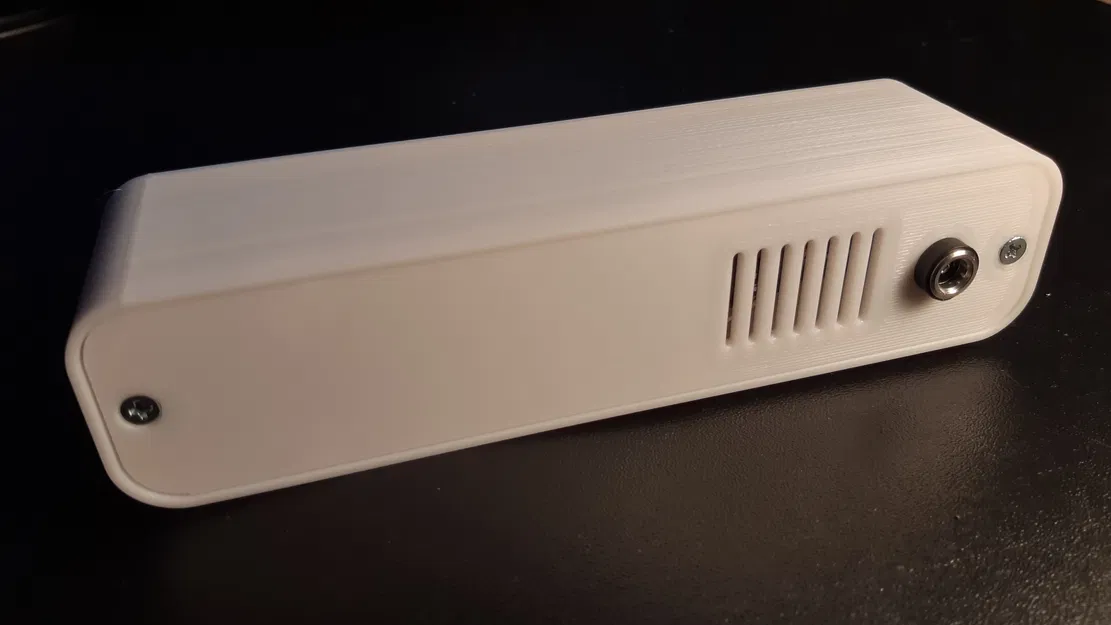

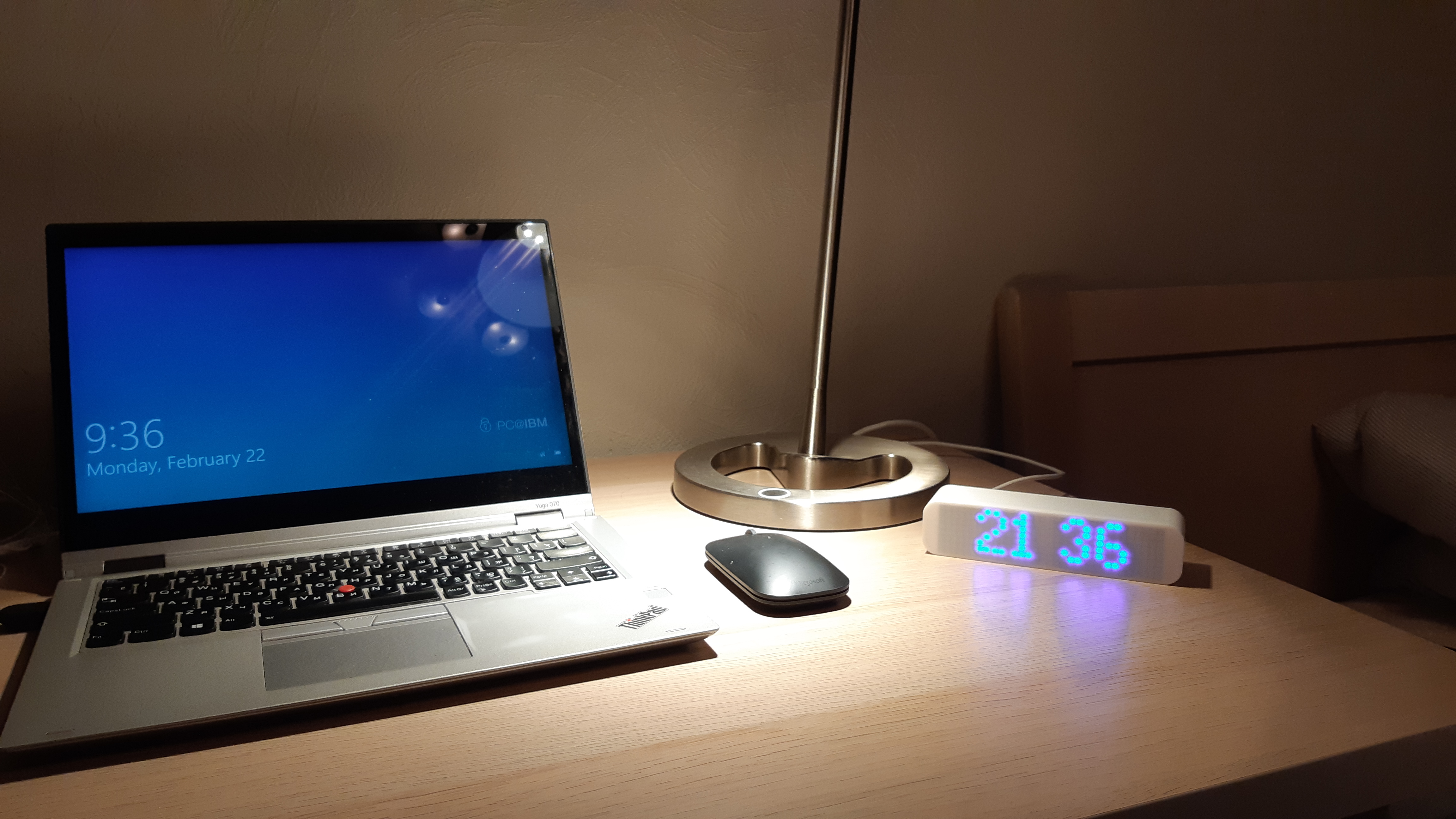

Cái vỏ này đơn giản, dễ lắp ráp cho cái informer MAX7912 và ESP8266. Trông nó tối giản mà đẹp.

V2 cập nhật (26.02.2021): Thêm phiên bản có lưới hiển thị. Trông đẹp hơn hẳn. Phần mặt trước của vỏ dùng chung cho cả hai phiên bản. In các file sau:

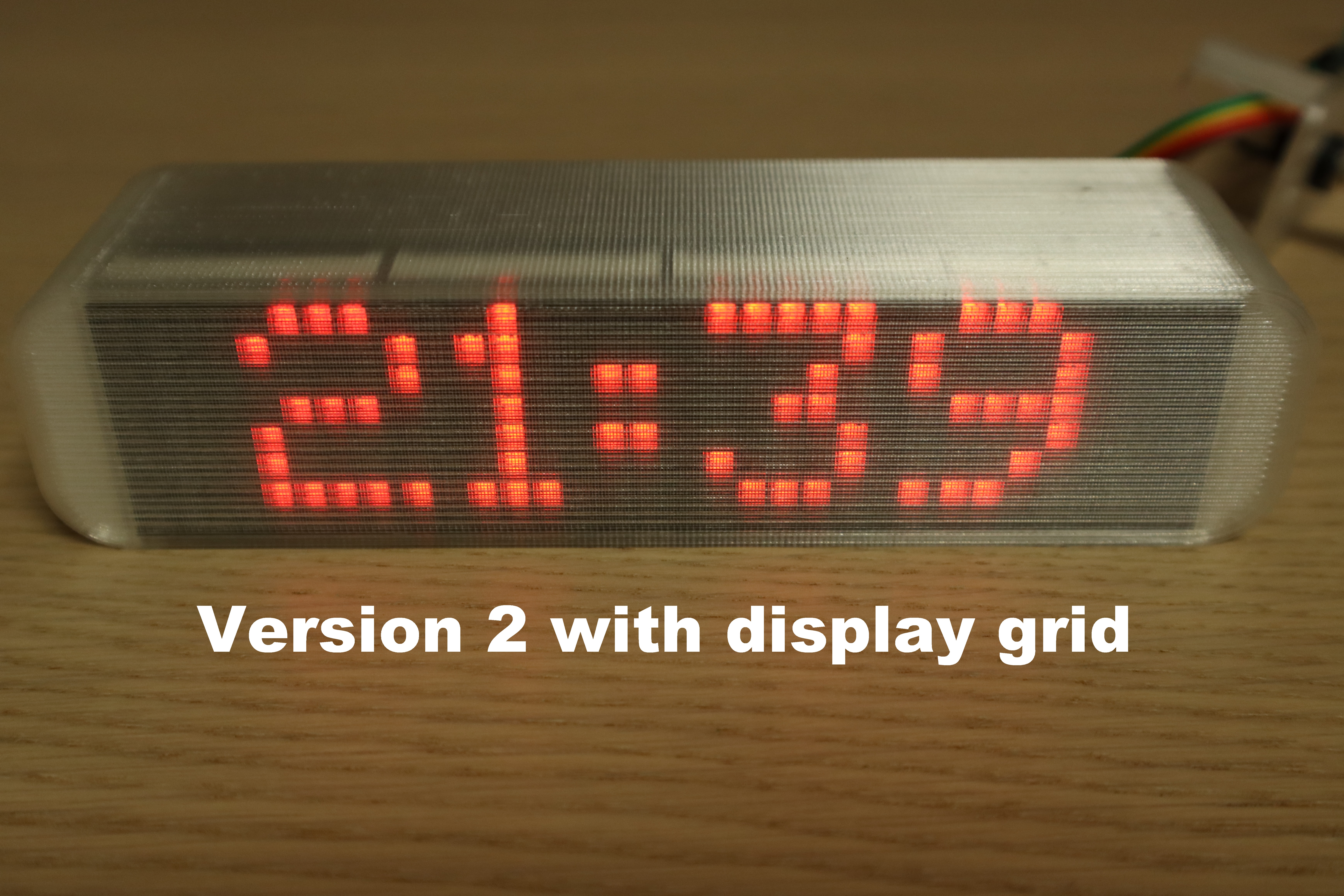

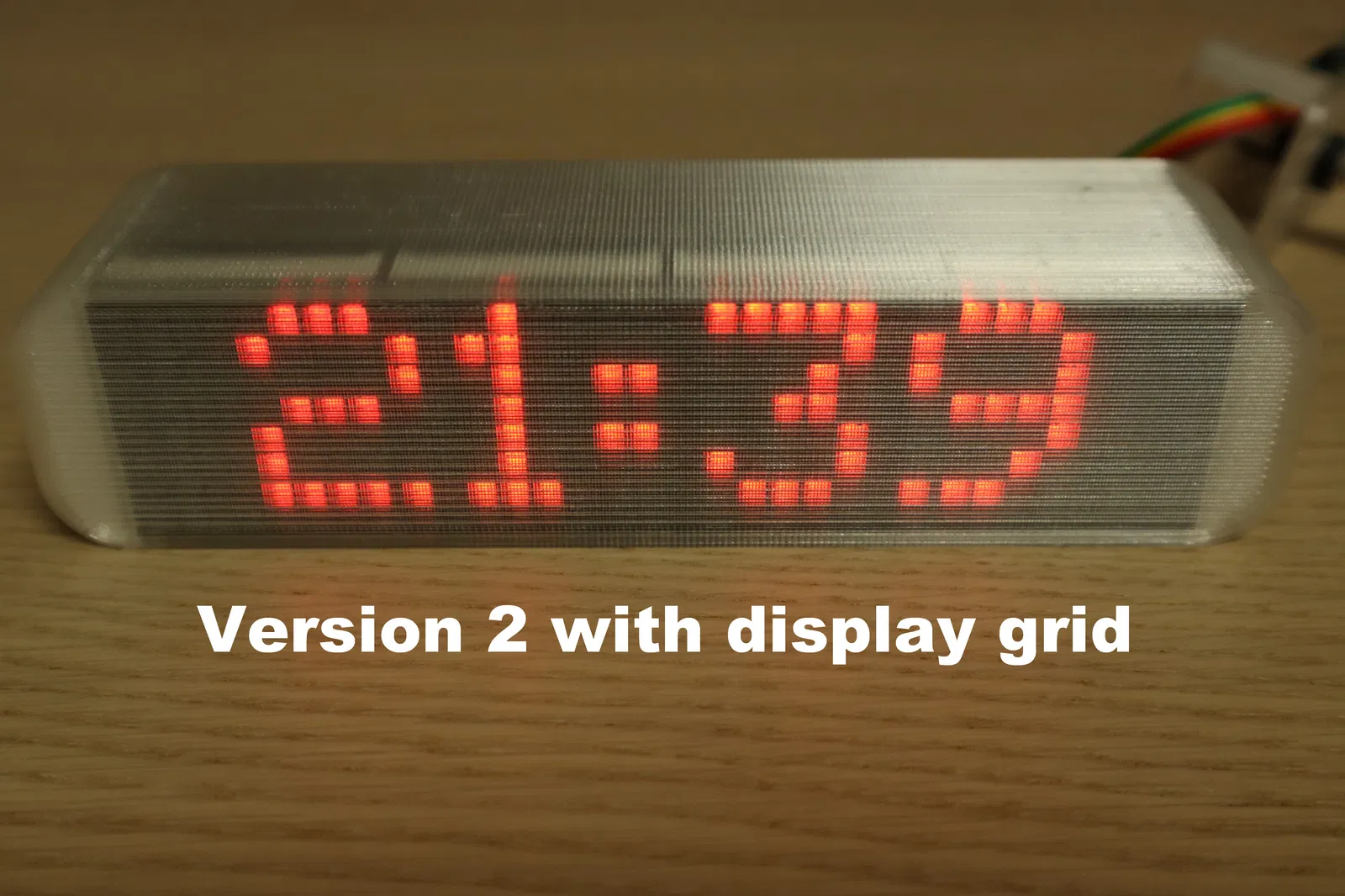

1. Phiên bản có lưới: FRONT, BACK_grid_version, GRID

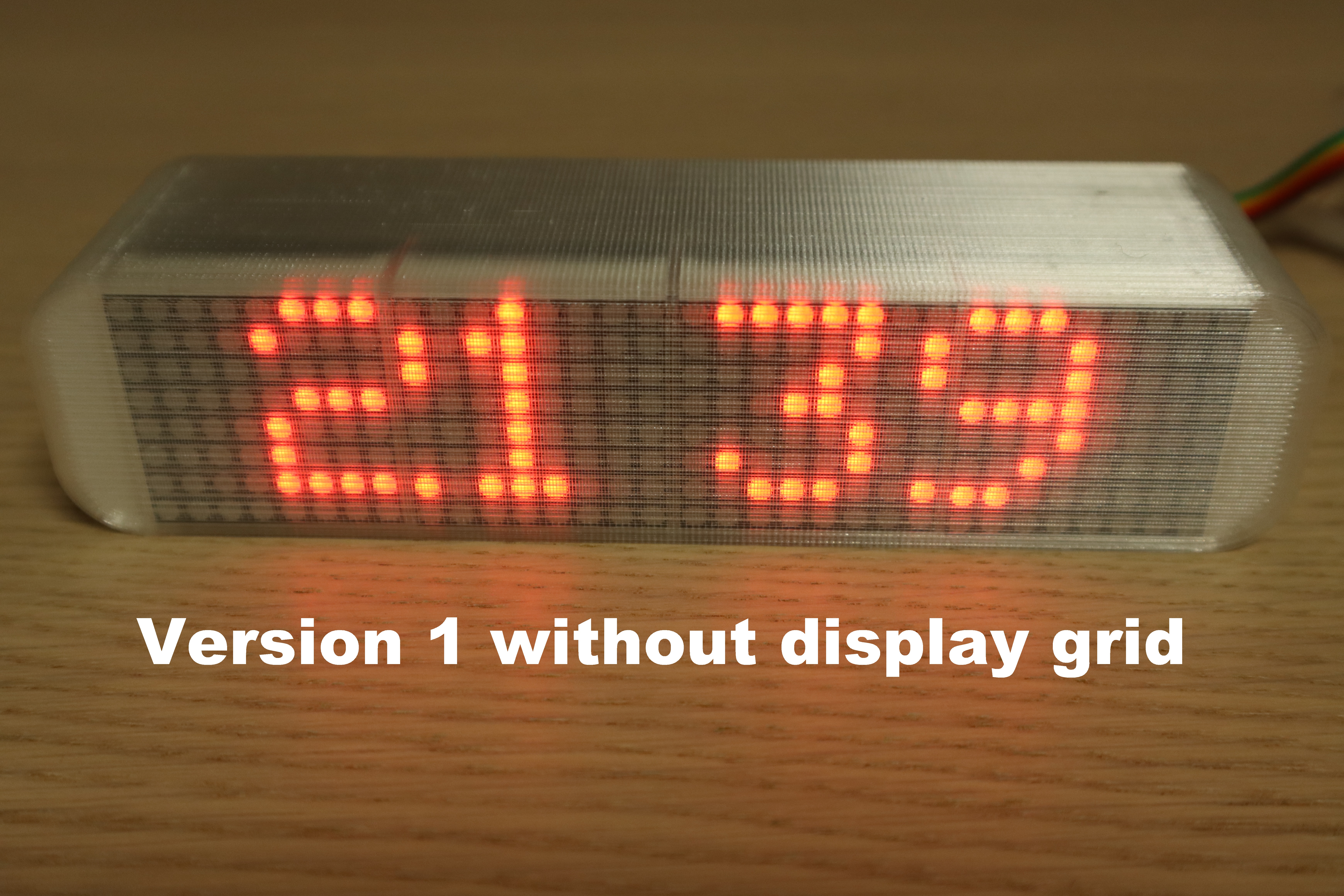

2. Phiên bản không có lưới: FRONT, BACK_without_grid

Tính năng:

1. Không cần keo nến, băng keo hay mấy cái vụ chắp vá khác.
2. Các lỗ bắt vít được giấu phía sau, không lộ ra.

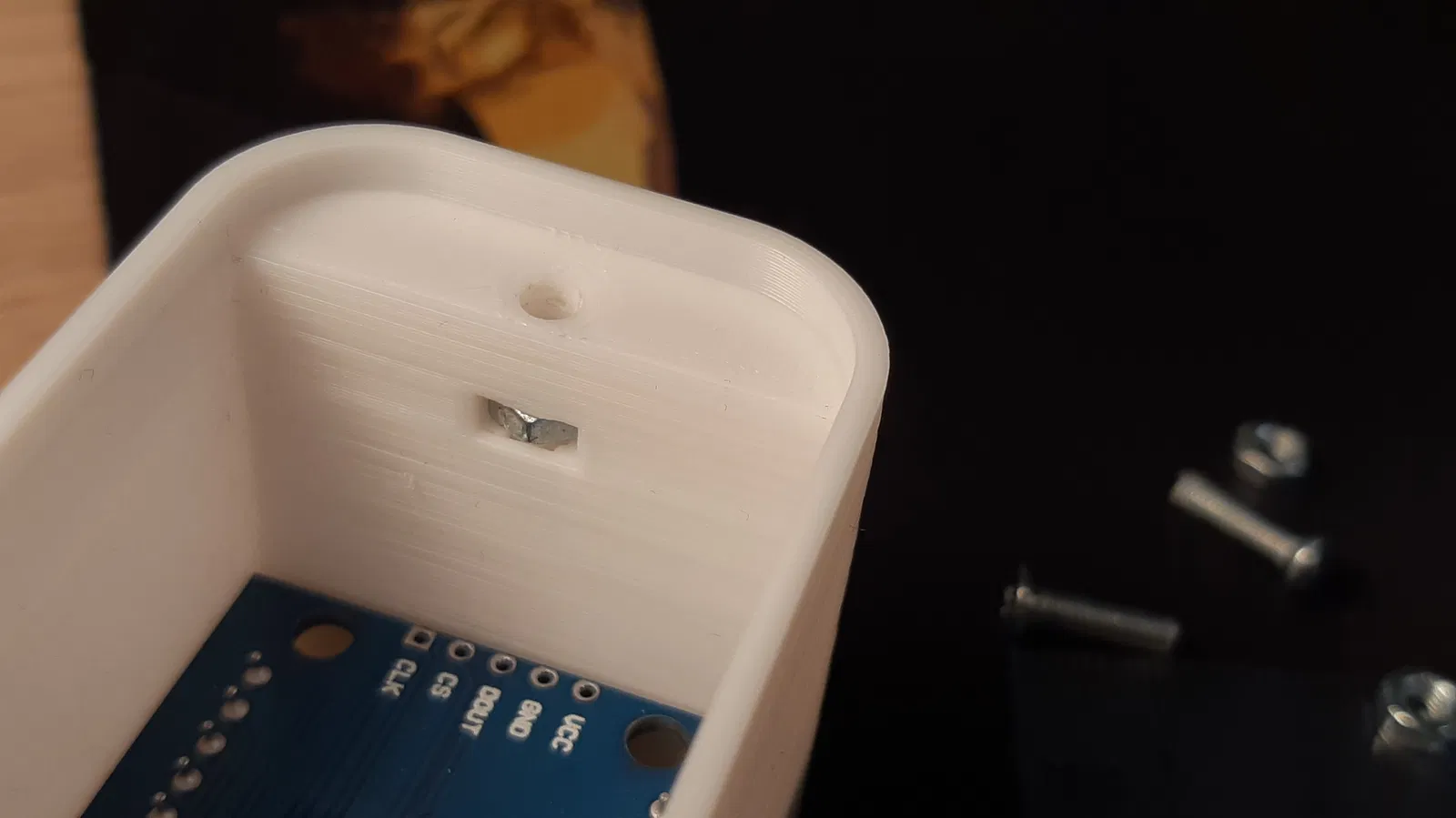

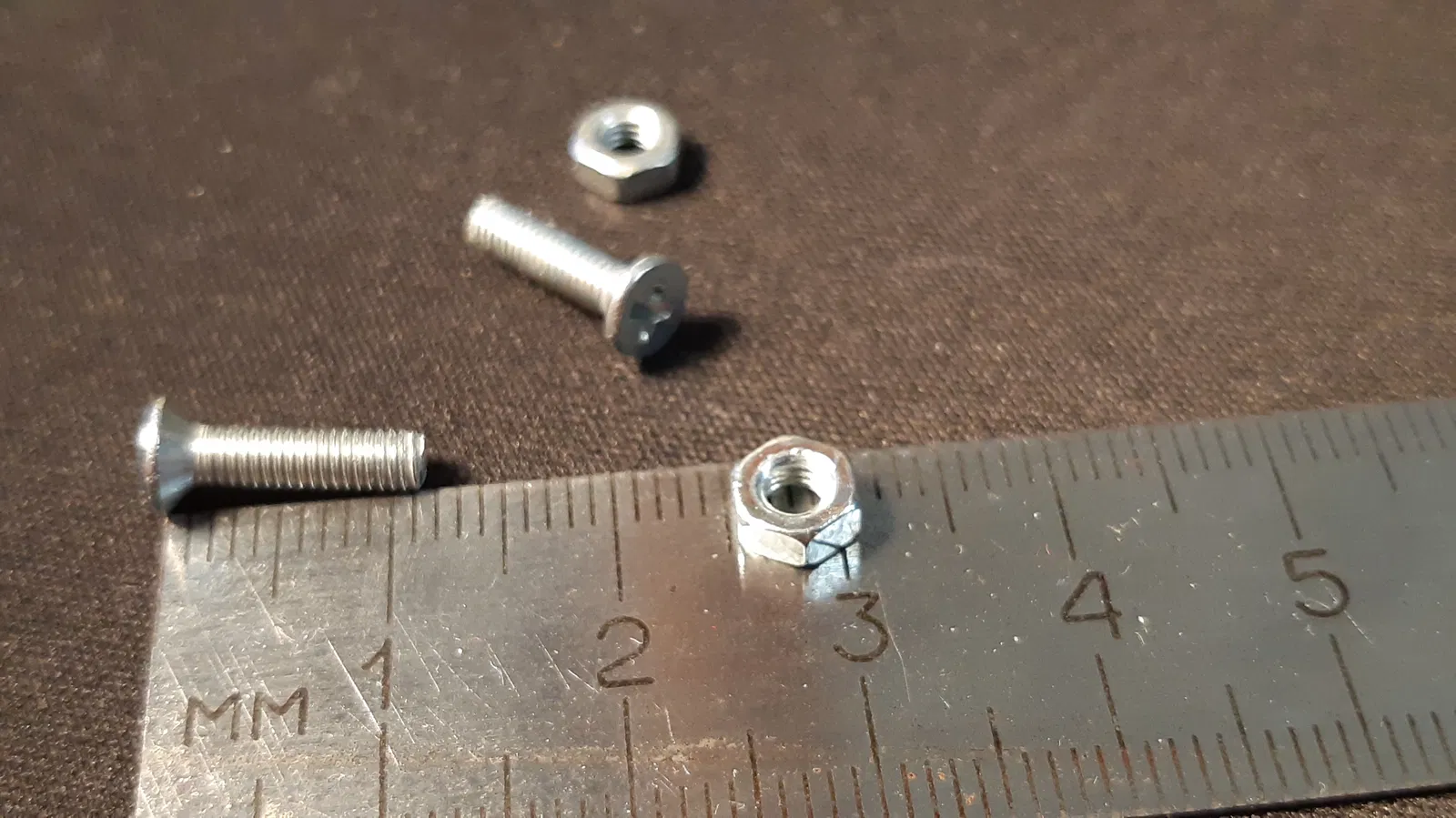

3. Dùng ốc và đai ốc M3 để cố định nắp sau.

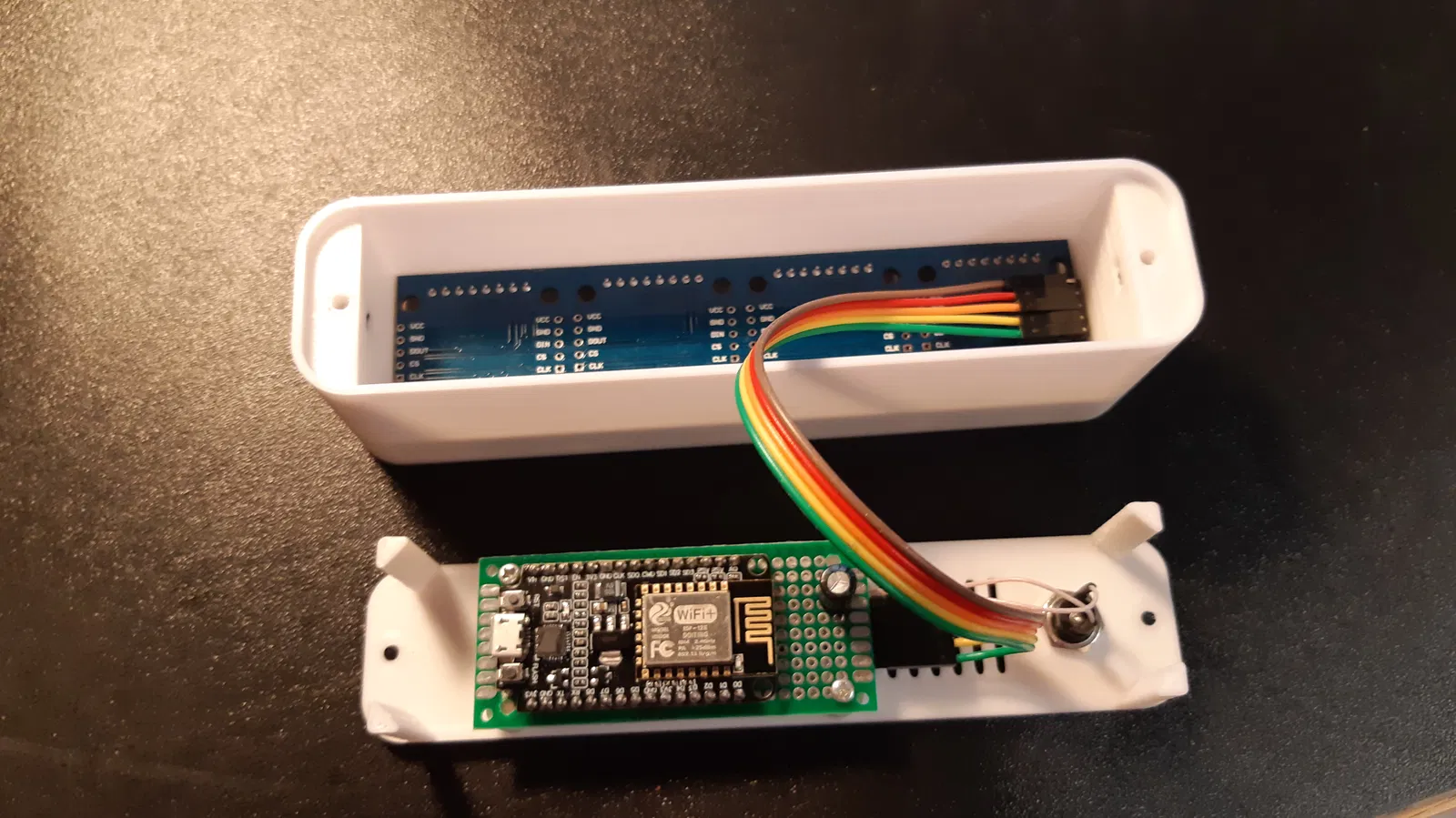

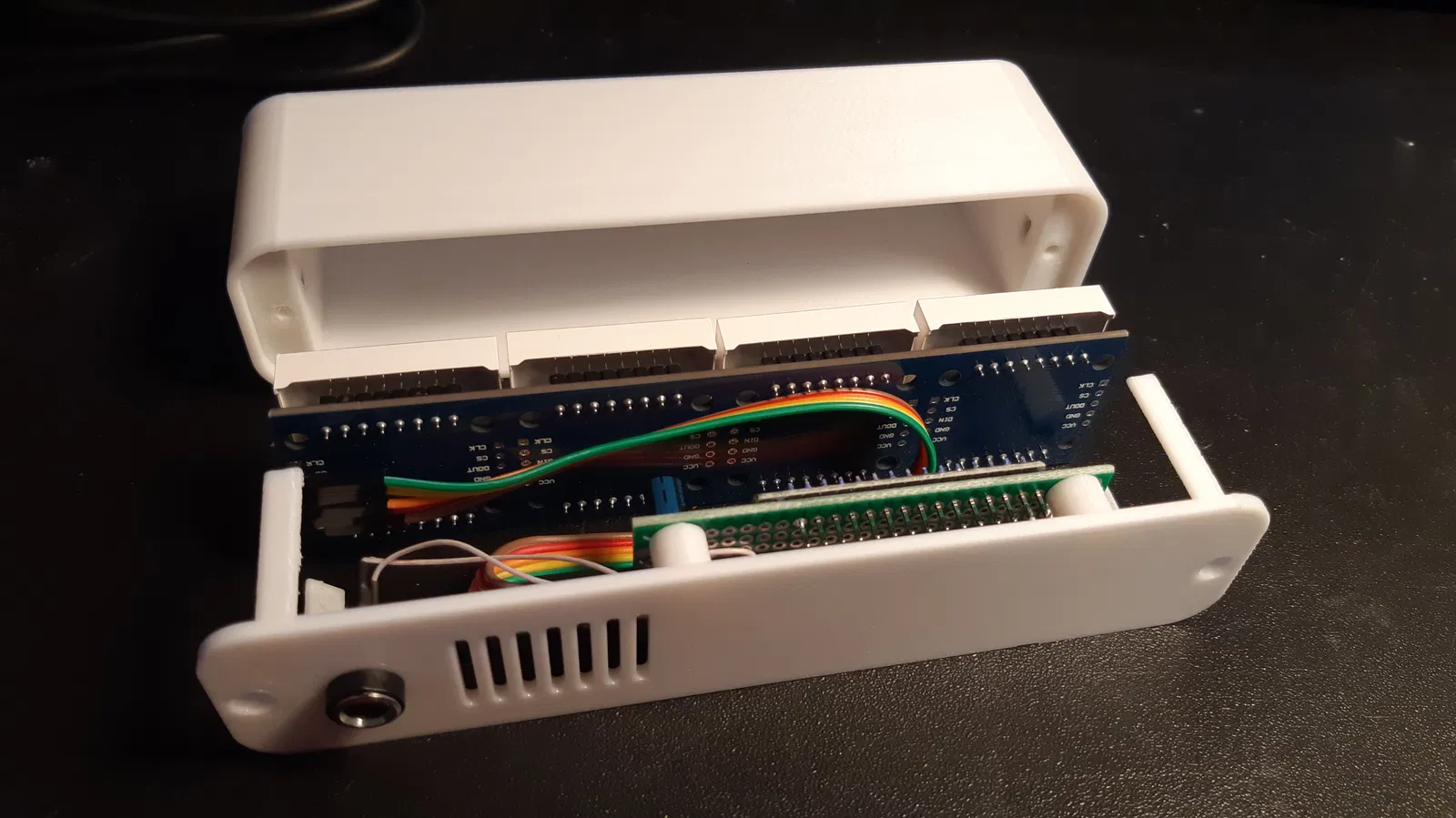

4. Màn hình MAX7219 được cố định bằng nắp sau.

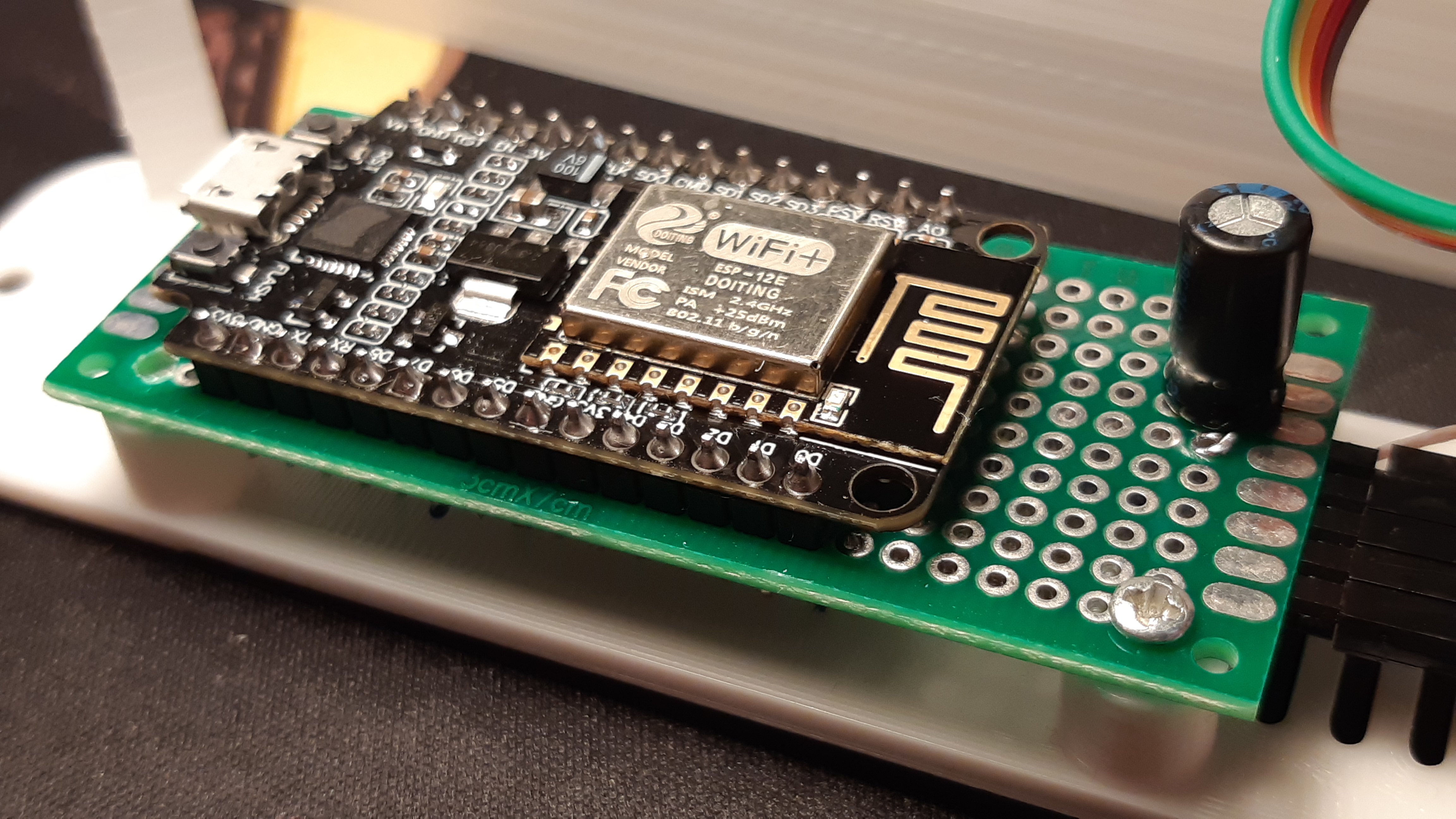

5. Bạn có thể dùng bất kỳ module ESP8266 nào và hàn lên bo mạch prototype, khoảng cách lỗ bắt vít là 58,42 mm (2,54_23) x 22,86 (2,54_9) mm

In bằng PLA trắng hoặc PETG trong. Vỏ PLA trắng thì nhìn đẹp hơn, còn vỏ PETG thì hiển thị tốt hơn. KHÔNG CẦN SUPPORT File Fusion360 đã đính kèm

MAX7912 mua ở đây https://www.aliexpress.com/item/4000587266290.html

Mình dùng firmware này https://github.com/Lightwell-bg/LWClock Cách lắp ráp
