Kệ/Giá Đỡ Trưng Bày Sơn Móng Tay (Ghép Mô-đun)

Được bà xã kêu dọn dẹp mấy chai sơn móng tay, tui có coi qua mấy cái mẫu có sẵn nhưng mà thấy thiết kế không có đơn giản cũng như không có thiết thực.

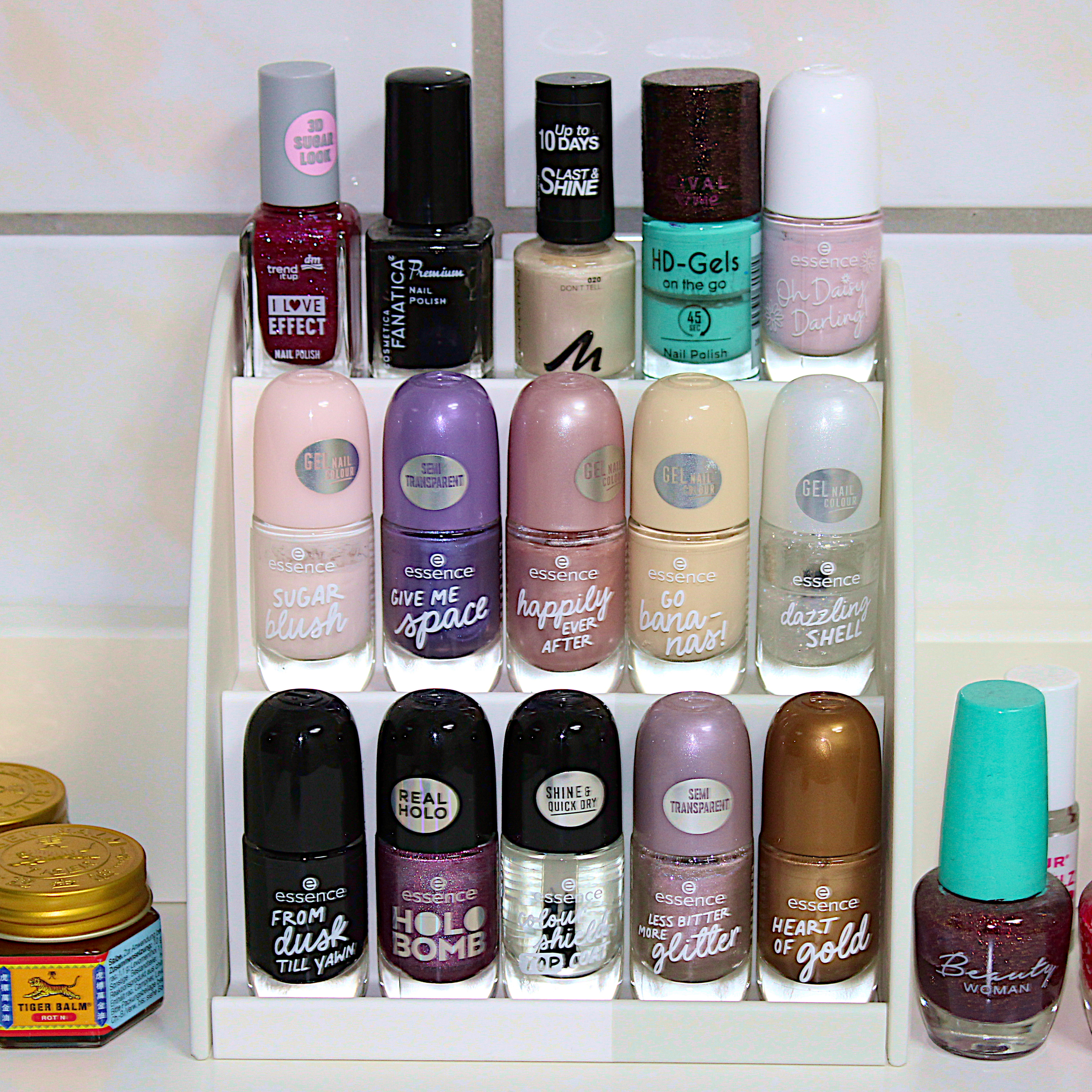

Mục tiêu của tui là trưng bày hết mấy chai sơn móng tay, tránh tình trạng mấy chai che khuất nhau như mấy mẫu khác.

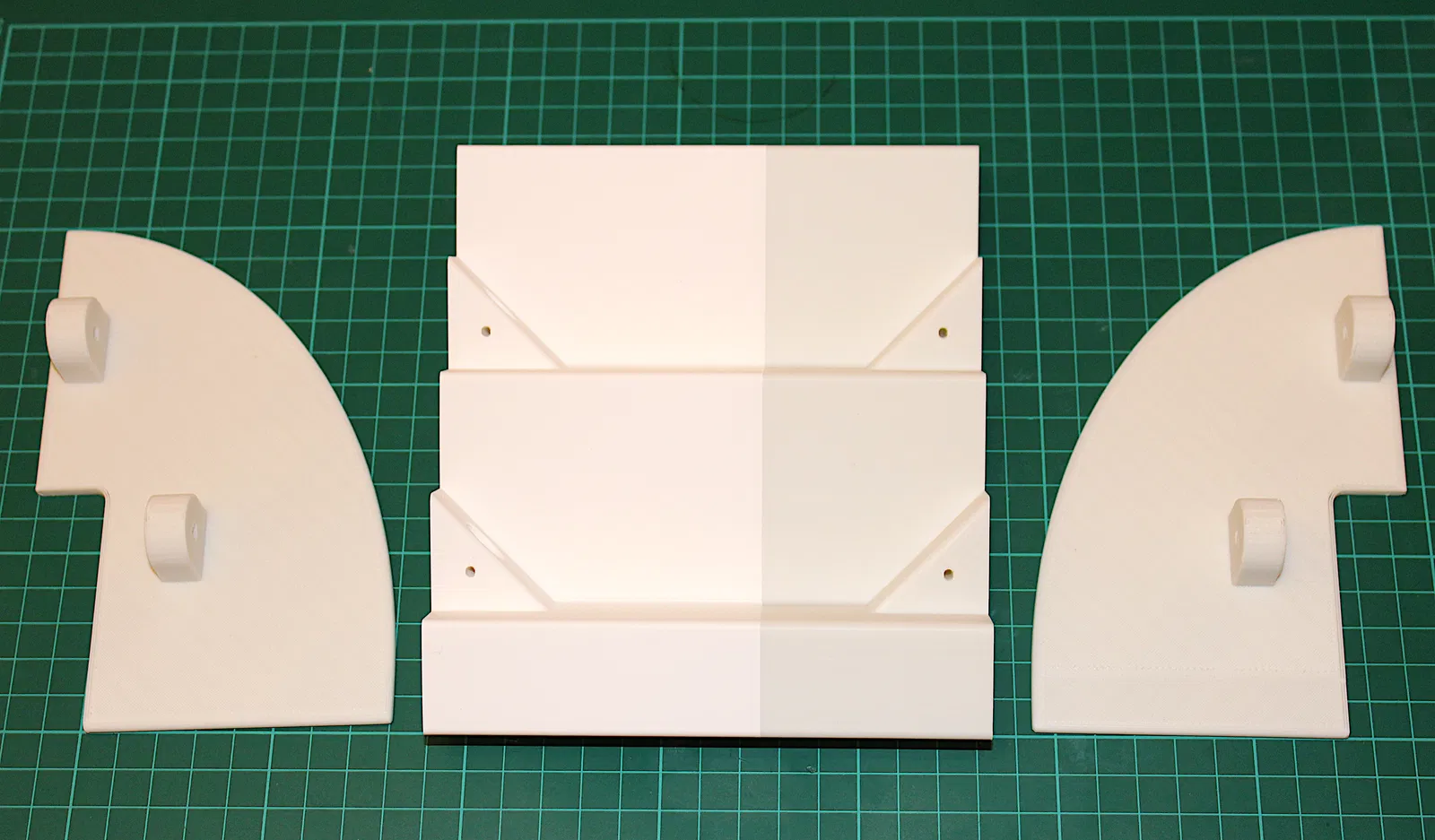

Kệ trưng bày gồm ít nhất ba bộ phận:

Hai cái miếng hông:

• Hiện có hai loại – một loại có mặt lưng phẳng để dựa tường, một loại có khoét lỗ 2cm x 6cm để gắn khung hoặc bậc.
• Một loại thứ ba, gắn tường, đang làm và sắp sửa đăng.

Một hoặc nhiều bộ phận thanh đỡ dưới đây hiện có:

Thanh đỡ 5 chai, rộng 28mm, dài 140mm, sâu 28mm:

• Mỗi tầng để được 5 chai size 2.8cm thông thường, 15 chai cho thanh đỡ dài 14cm.

Thanh đỡ 4 chai, rộng 34mm, dài 136mm, có khoét lỗ sâu 34mm (Mới):

• Mỗi tầng để được 4 chai size 3.4cm, 12 chai cho thanh đỡ dài 13.6cm.

Thanh đỡ 2 chai, rộng 34mm, dài 68mm, có khoét lỗ sâu 34mm (Mới):

• Mỗi tầng để được 2 chai size 3.4cm, 6 chai cho thanh đỡ dài 13.6cm.

Thanh đỡ 2 chai, rộng 28mm, dài 56mm, sâu 28mm tiêu chuẩn:

• Thiết kế để 6 chai 28mm, có thể để nối dài thanh đỡ 14cm hoặc để tạo biến thể màu sắc chỉ dùng thanh đỡ 56mm với nhiều màu khác nhau.

Thanh đỡ đơn, rộng 34mm, sâu 34mm:

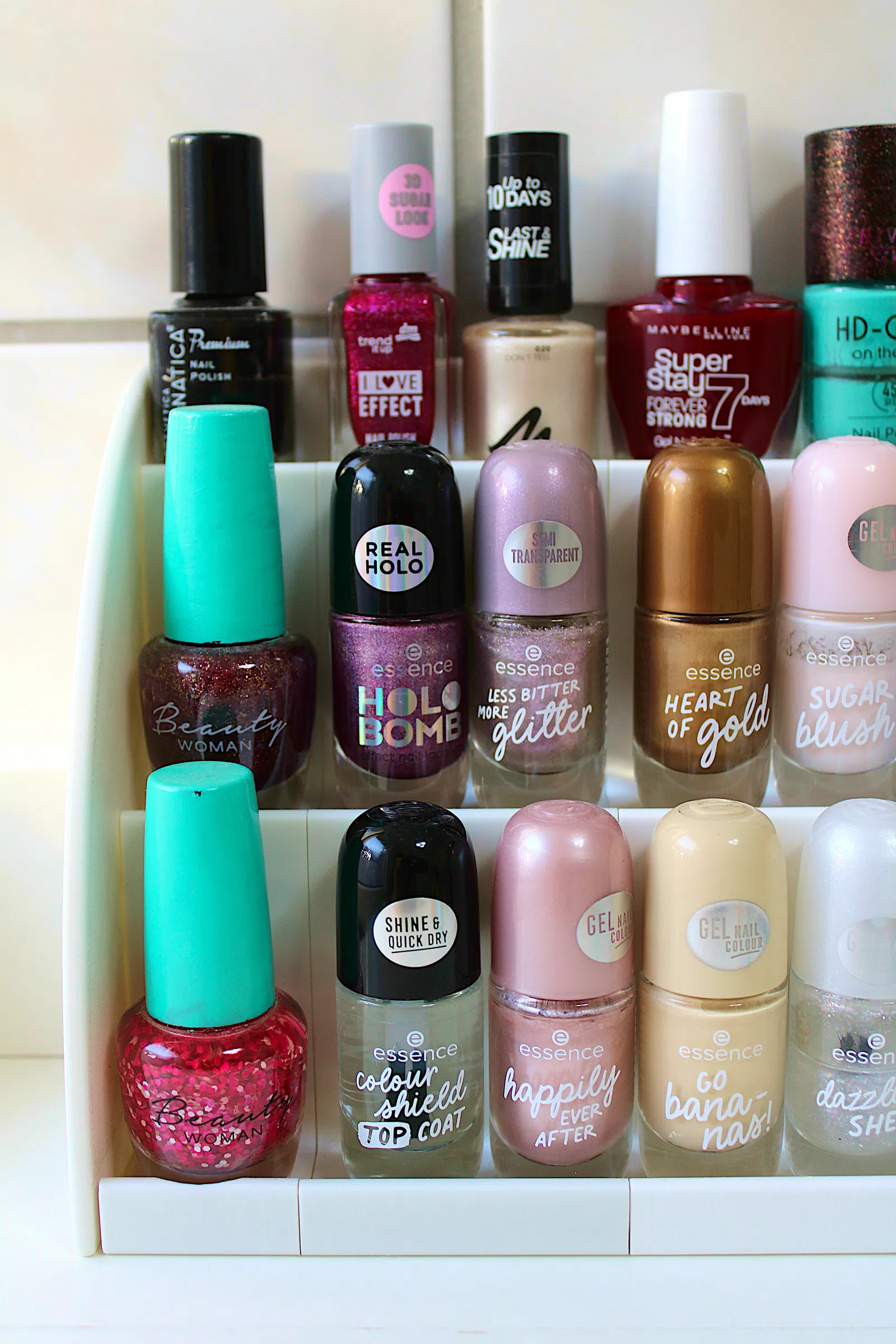

• Phù hợp để 3 chai tròn như mấy chai trong hình.

Hướng dẫn lắp ráp

• Mấy bộ phận thanh đỡ có hai cái khớp nối răng cưa ở mỗi bên để nối các thanh đỡ lại với nhau bằng mấy cái chốt nối đi kèm.

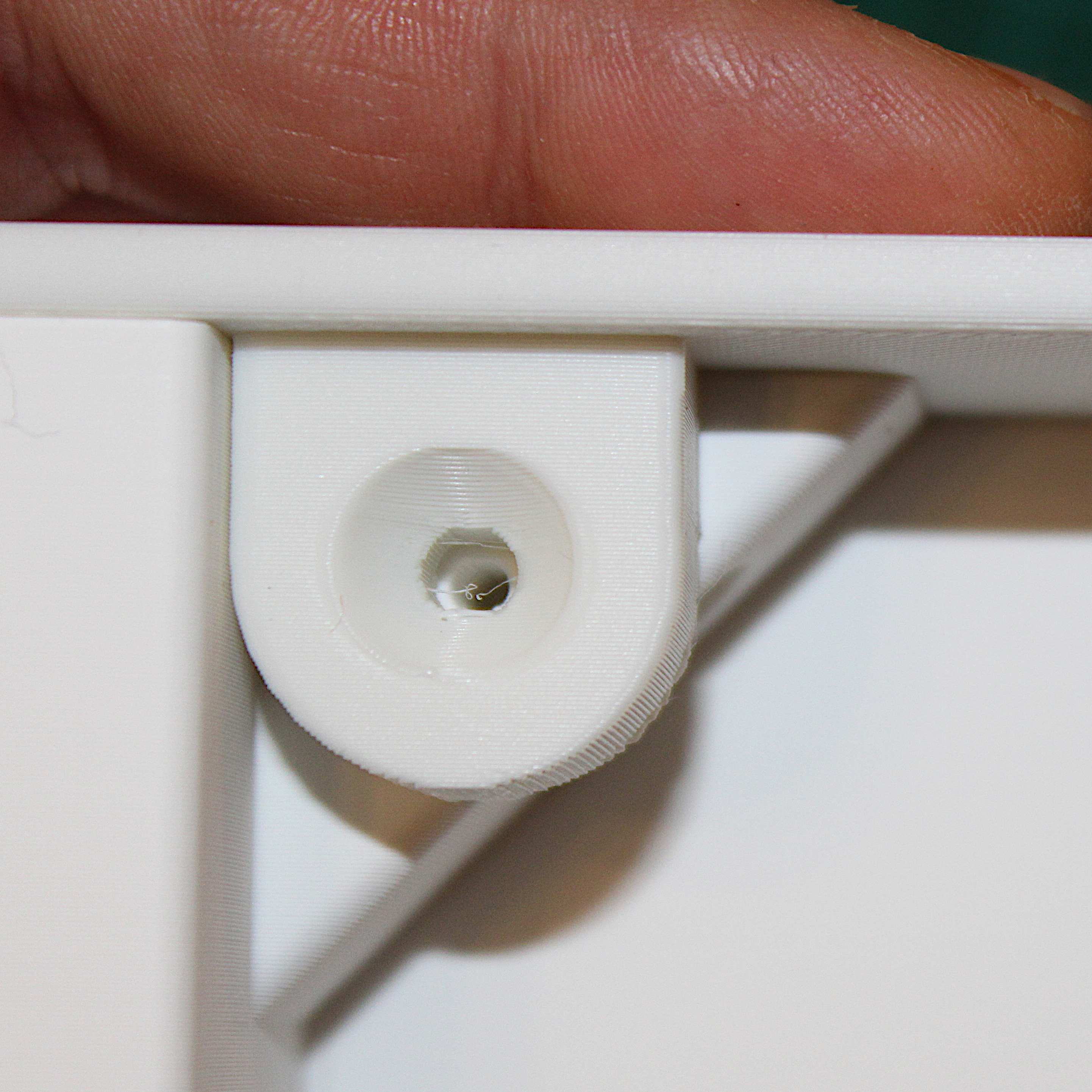

• Mấy cái khớp nối này có thể gia cố bằng vít, dùng mấy cái bộ phận nối thanh đỡ (màu xám trong hình dưới)

• Dùng mấy bộ phận nối này để nối mấy thanh đỡ mới thêm vào với cái mẫu 14cm ban đầu, loại không có khớp nối răng cưa.

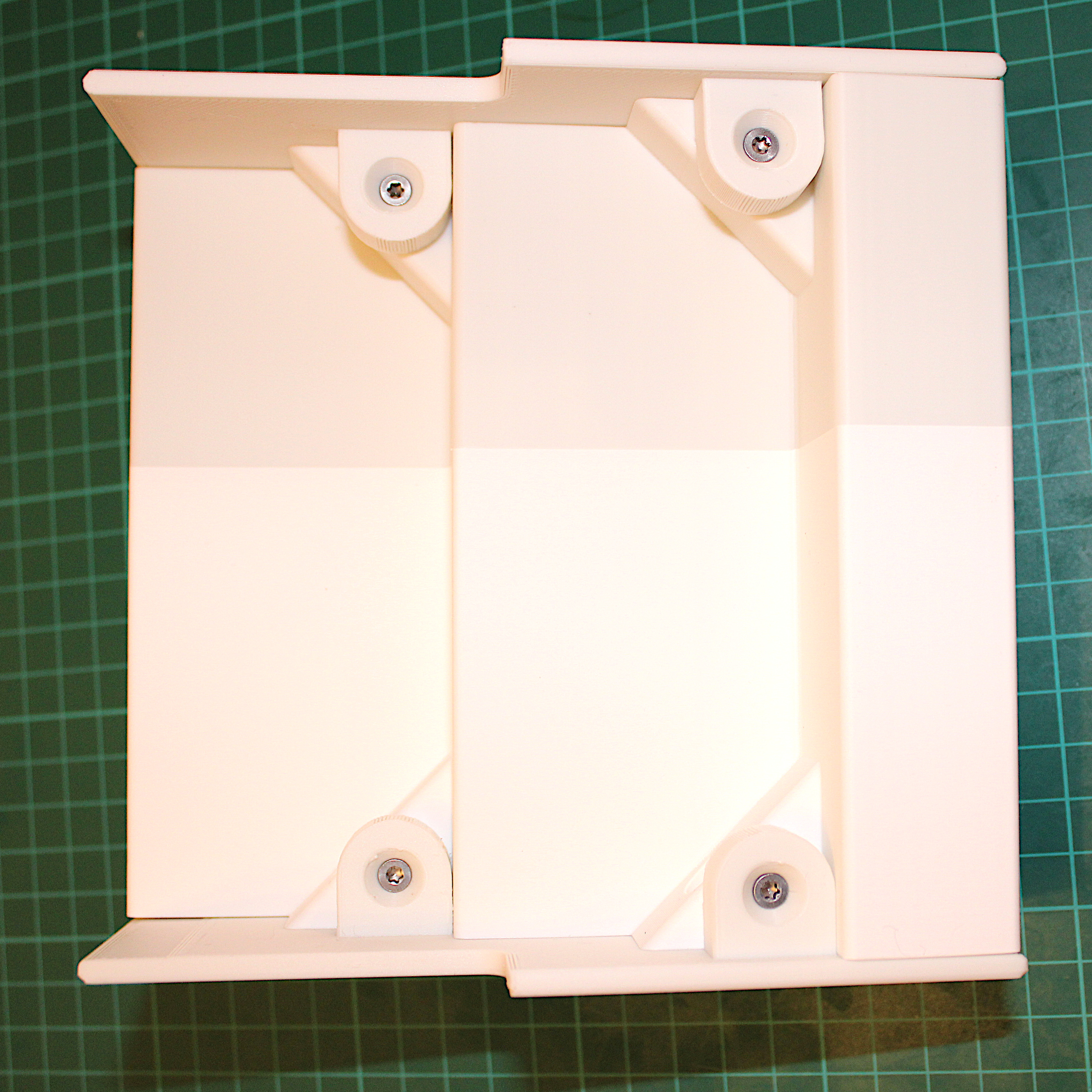

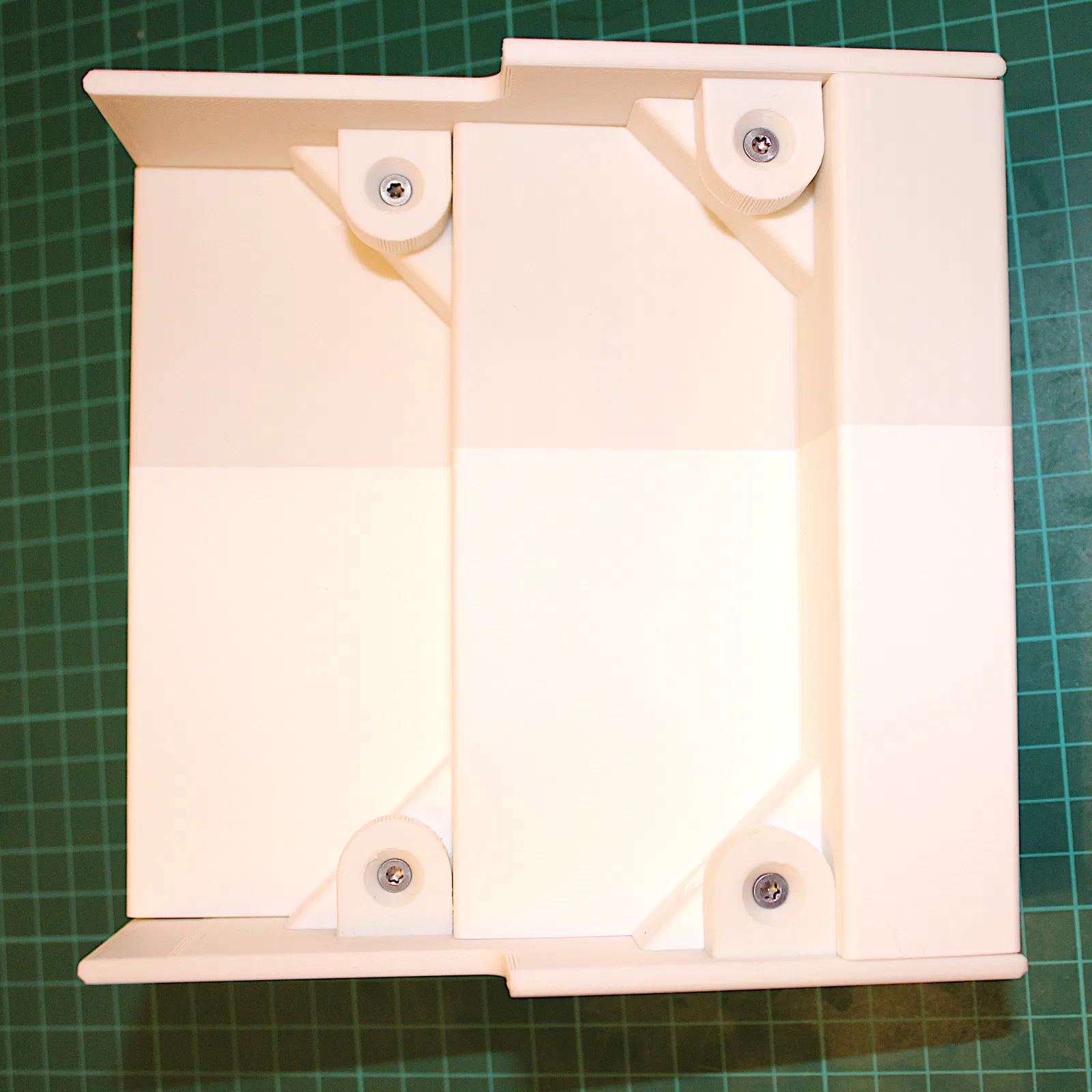

• Hai miếng hông được nối với nhau bằng vít.

• Ghép mấy bộ phận lại theo ý muốn, có kế hoạch thêm mấy bộ phận để chứa phụ kiện hoặc mấy chai có hình dáng khác thường.

Lưu ý chung:

• Phải để nguội hoàn toàn trước khi lấy ra khỏi bàn in.
• Lưu ý về lỗi in trang tiêu đề dẫn đến mấy miếng hông bị cong vênh do thiếu kiên nhẫn khi chờ nguội.

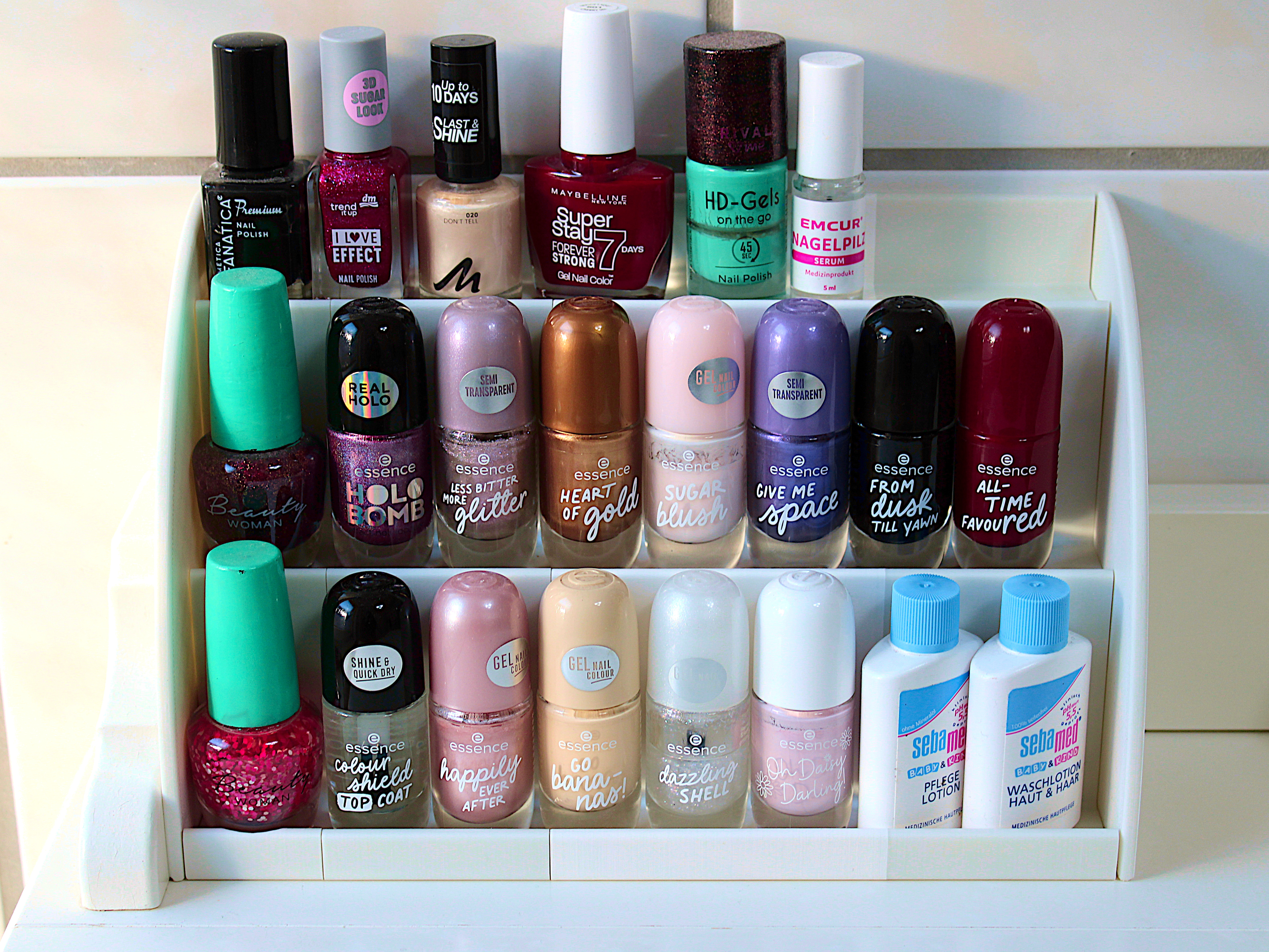

• Nên thêm viền (brim) cho mấy miếng thanh đỡ hoặc có biện pháp thích hợp khác để chống cong vênh. Mấy mẫu thử ở hình tiêu đề cho thấy cong vênh có thể xảy ra, dẫn đến hở giữa các bộ phận.
• Thêm một lưu ý về mẫu thử ở hình tiêu đề, thanh đỡ được làm từ hai loại PLA màu trắng mờ khác nhau, là kết quả của việc không so sánh màu sắc trước khi đổi – một câu chuyện liên quan đến rượu.

Lịch sử sửa đổi

• 20240123 Thêm thanh đỡ 4 chai và 2 chai 34mm.
• 20240110 Thêm thanh đỡ đơn 34mm, Thêm khớp nối răng cưa và lỗ khoét để ghép mấy thanh đỡ dài bằng cách nối các bộ phận.
