Mặt nạ phòng độc M17 / M17A1: Phụ kiện lọc trống / chèn

Tác giả B-Hankuft

Lượt tải
33
Lượt coi
350

File 2 3,1 MB

  • M17A1-Filter-Insert_1766283577.stlSTL · 2 MB
  • M17A1-Filter-Insert_1766283578.FCStdFCSTD · 1,1 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

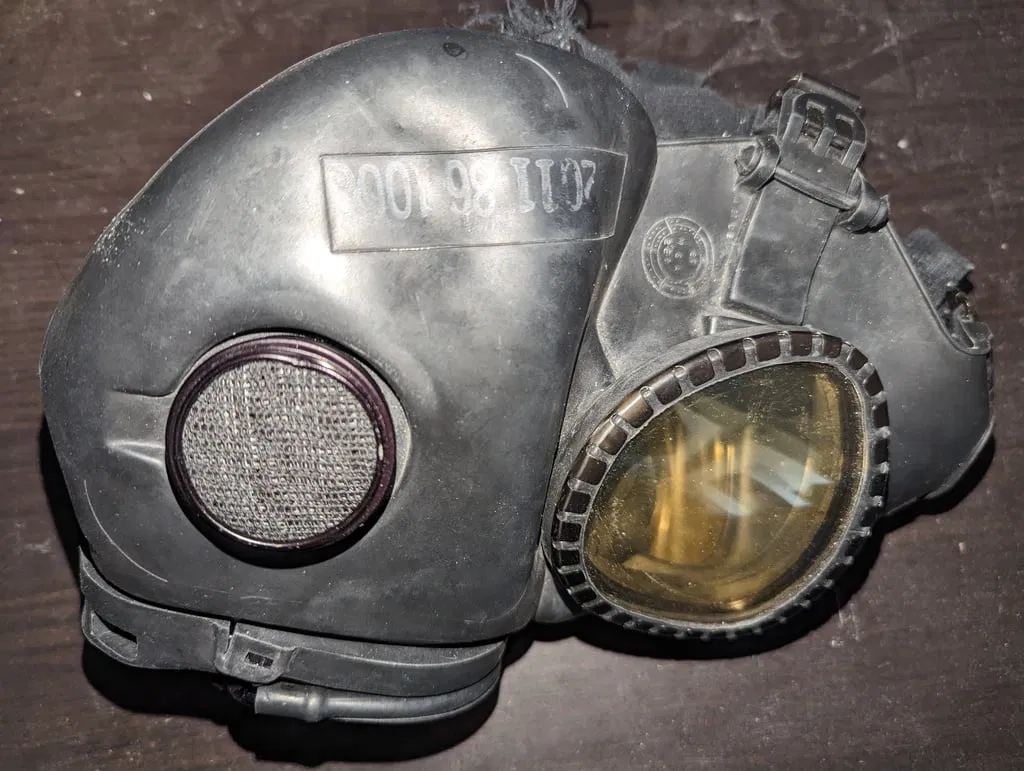

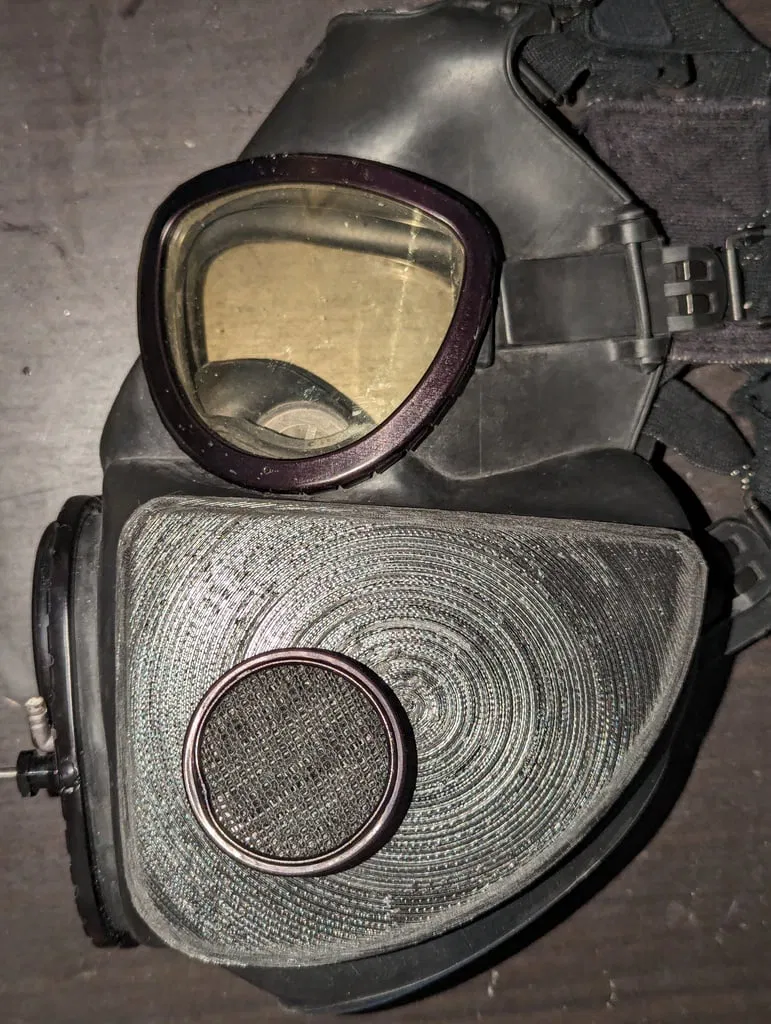

Thiết kế này dựa trên các số đo từ bộ lọc MSA M13-A2 đi kèm với mặt nạ của tôi.

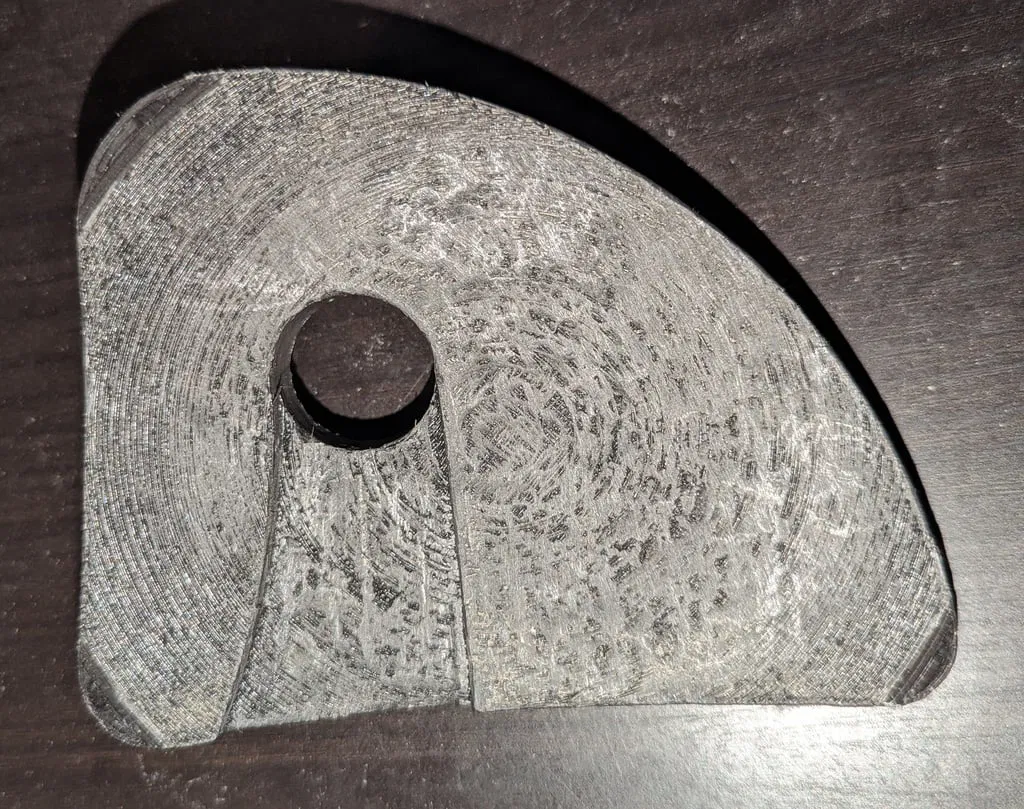

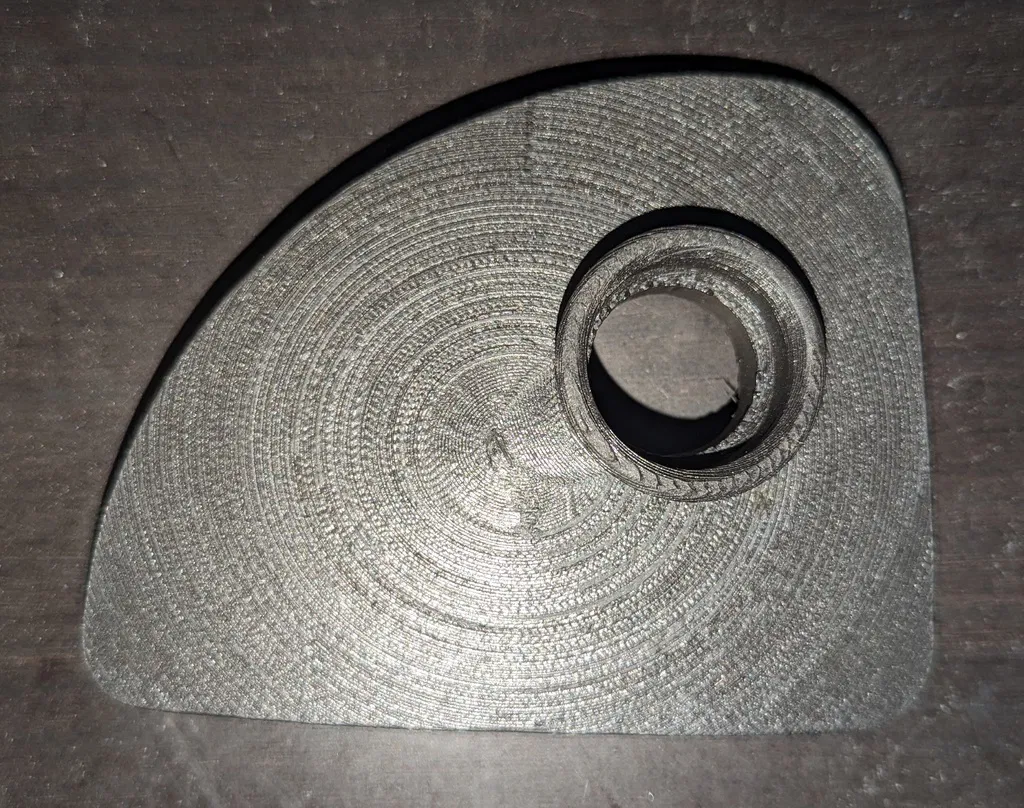

Tôi đã thêm một kênh dẫn khí từ lỗ mở bên ngoài đến nơi không khí thoát ra khỏi túi lọc. Điều này sẽ ngăn cao su bịt kín xung quanh mặt sau của lỗ mở và tạo ra hạn chế khi thở.

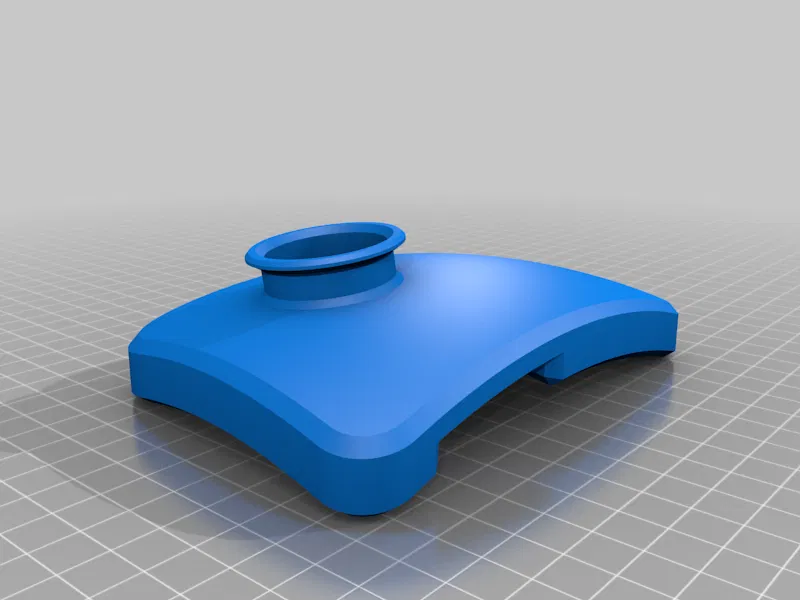

Tôi không thể tìm ra cách uốn cong bề mặt đúng cách trong FreeCAD. Tôi đã mô phỏng bằng cách sử dụng hai hình elip để cắt phần trên và phần dưới của một miếng đệm. Không cần nói, cách làm tạm bợ này đòi hỏi một lượng thử và sai đau đớn để có được cả kích thước và vị trí chính xác. Tôi hoan nghênh việc phối lại, hoặc thậm chí chỉ là một bình luận hướng dẫn, nếu có ai ở đây biết cách uốn cong bề mặt đúng cách trong FreeCAD.

Coi thêm Ẩn bớt

Thông số in

Định dạng
fcstdstl
Số file mô hình
2
Tổng dung lượng
3,1 MB
File lớn nhất
2 MB
