Ngàm ống kính Sony E/FE

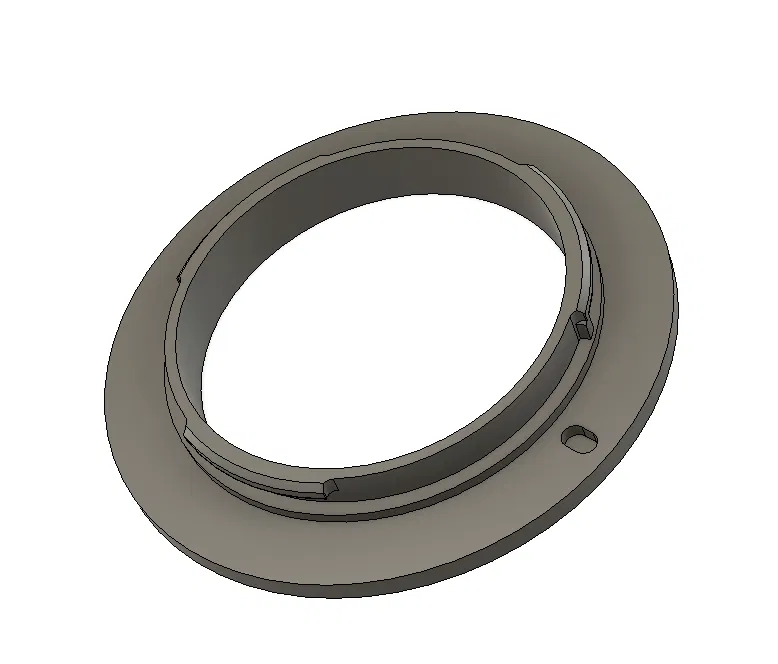

Đây là mô hình in được của ngàm gắn trên ống kính Sony E/FE, bạn có thể dùng để thiết kế các phụ kiện như ống nối dài hoặc ống kính tùy chỉnh.

In ở độ cao lớp 0.1mm, bằng PETG (khuyên dùng), PLA, hoặc lựa chọn của tôi là ABS.

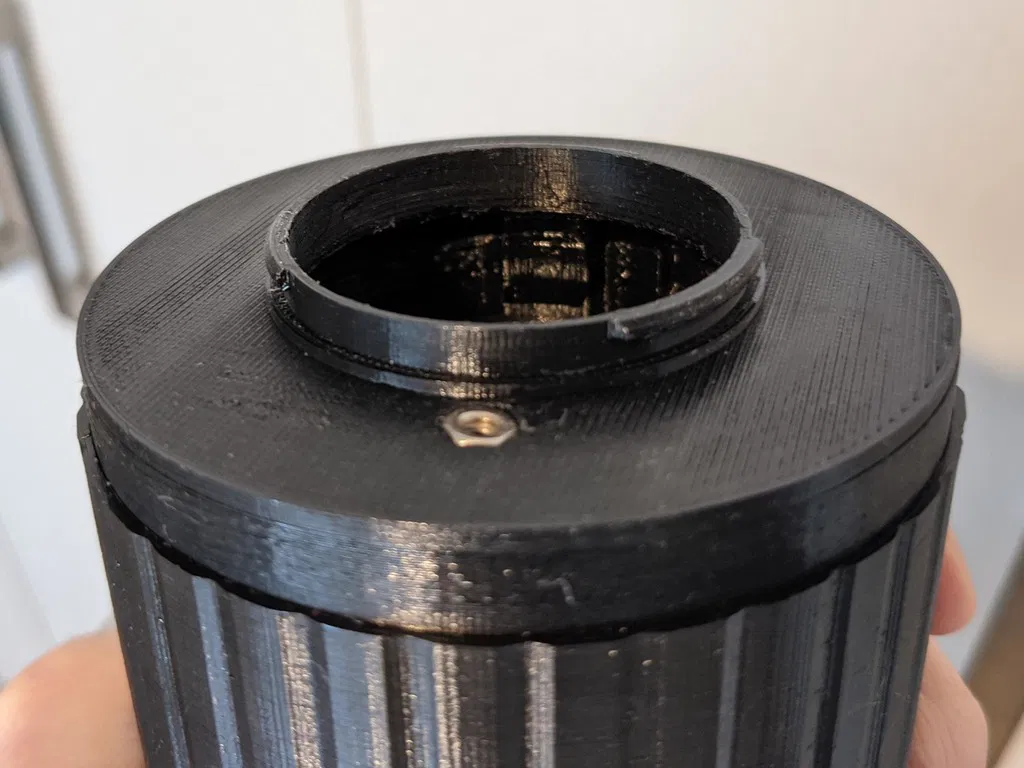

Đối với ABS, tôi phải cài đặt độ co của sợi nhựa trong slicer của mình thành 99.5% để có đường kính chính xác cho vòng định vị được tô sáng màu xanh lam bên dưới, nếu không thì vòng này quá nhỏ:

Vòng này nên có đường kính 46.75mm, nếu nó quá lớn thì không thể gắn vào ngàm của máy ảnh, nếu nó quá nhỏ thì độ vừa vặn ngang trên máy ảnh sẽ bị lỏng lẻo, mặc dù thấp hơn 0.2mm vẫn ổn.

Các tệp thiết kế đã được cung cấp ở các định dạng STL, STEP và dự án Fusion 360, vì vậy bạn có thể dễ dàng tích hợp mô hình này vào các thiết kế của riêng mình.

2022-06-06 - Cập nhật để cải thiện độ chính xác của ngàm và khả năng in ABS.

2025-04-27 - Các tinh chỉnh khác nhau, và F3D và STEP hiện bao gồm một bộ lấp đầy họng tùy chọn, bạn có thể hợp nhất với ngàm rồi cắt một khẩu độ tùy chỉnh vào đó để ánh sáng đi qua. Bộ lấp đầy họng có khoảng hở cần thiết cho các tiếp điểm điện. Giữ cho ngàm được lấp đầy càng nhiều càng tốt sẽ làm chắc chắn vòng của ngàm.

Cài đặt In

Thương hiệu máy in:

Prusa

Máy in:

I3 MK3S

Rafts:

Không

Supports:

Không

Độ phân giải:

0.1mm

Infill:

100%

Filament: Kiwi3D PETG Black
