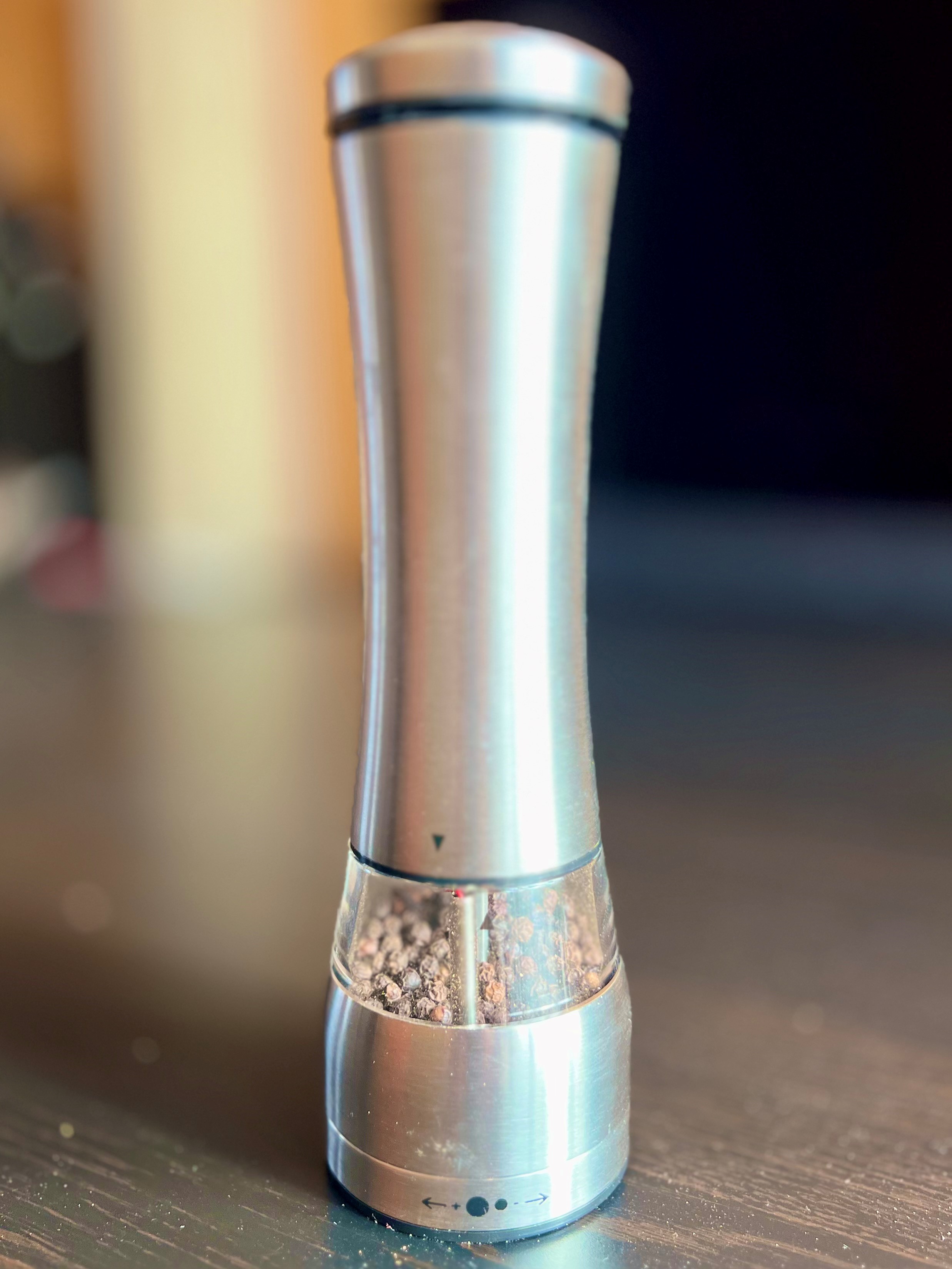

Nâng cấp Cối Xay Tiêu Điện Fackelmann / Stanley Rogers dùng Pin LiPo

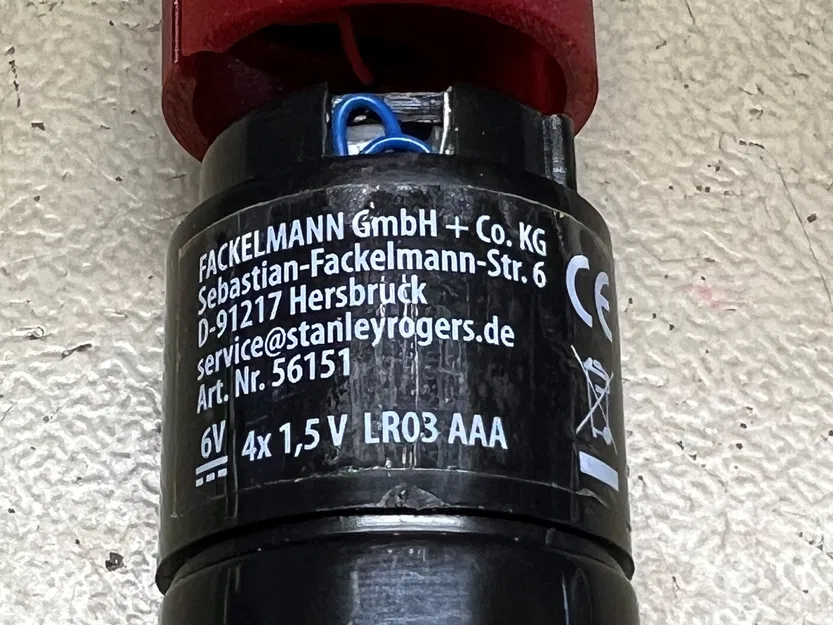

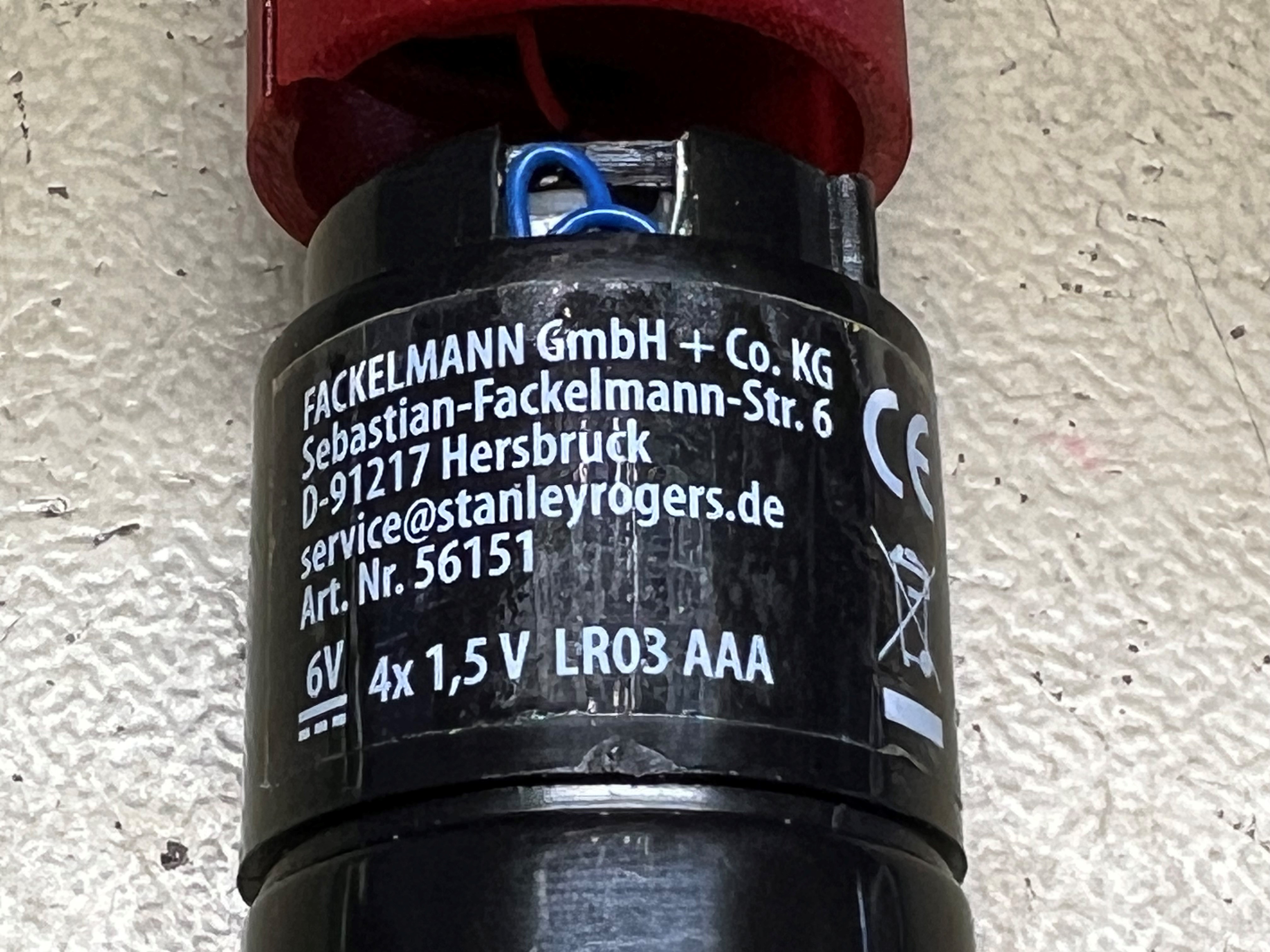

Cái cối xay tiêu điện này xài ngon lắm, mà nó ăn hết veo 6 cục pin (ghi là 4 cục AAA trên nhãn :) ) lẹ như chớp, với lại mô-tơ yếu xìu do điện áp pin tụt mau. Tôi gặp xui cái là để mấy cục pin gần hết (ví dụ Duracell bị chảy nước:/ ) trong cối xay, rồi nó chảy nước vô trong luôn.

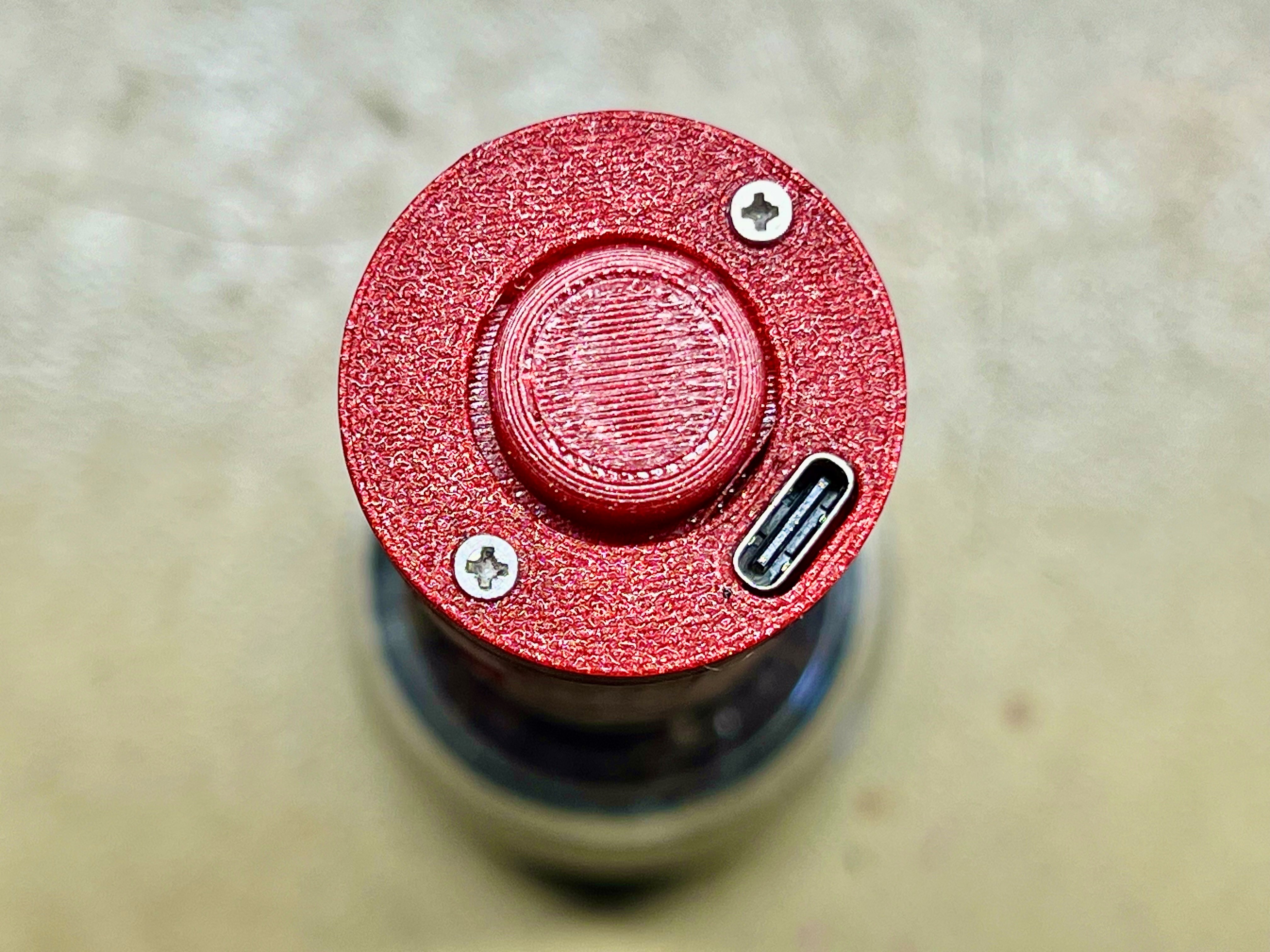

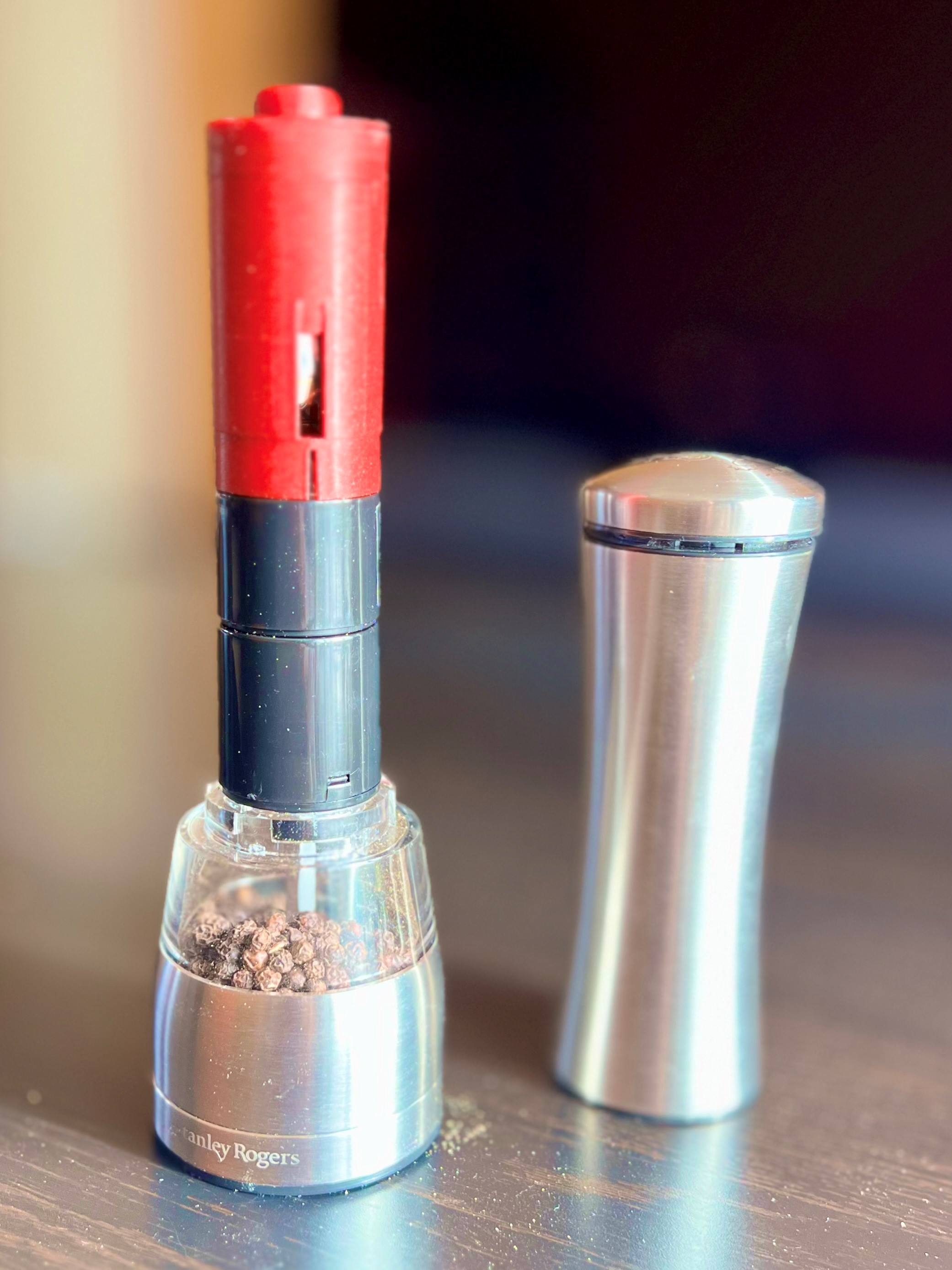

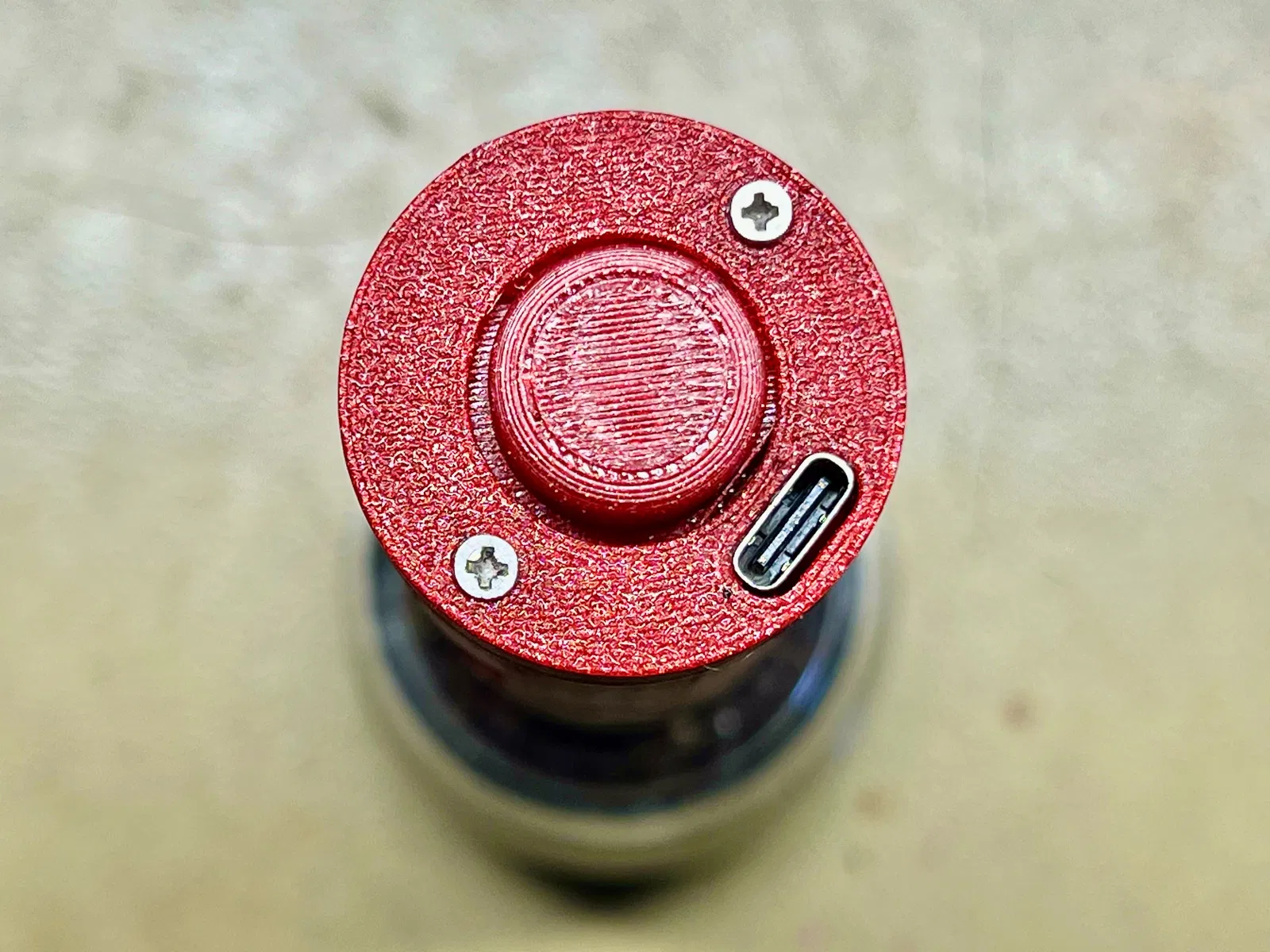

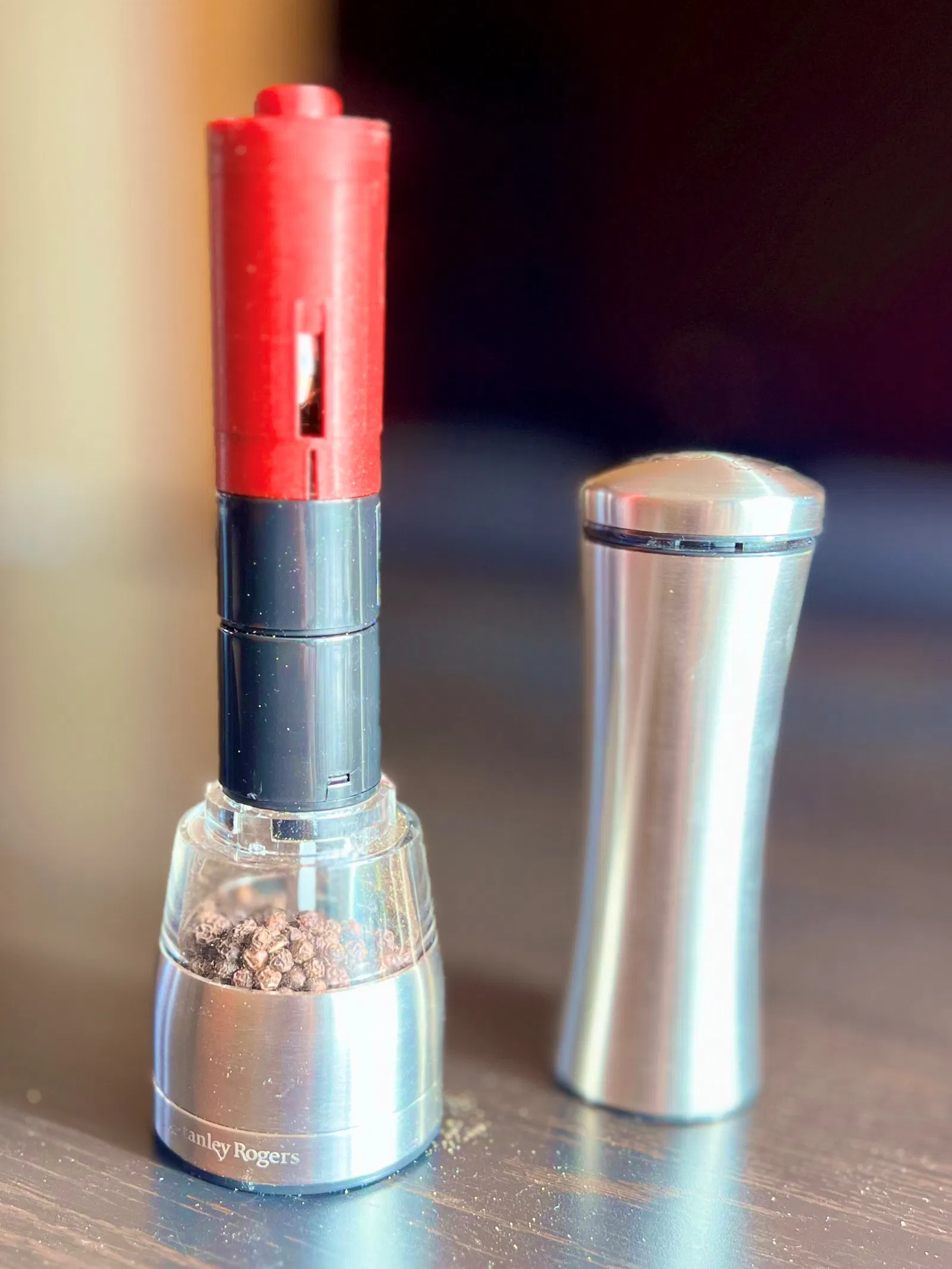

Tất cả những chỉnh sửa này đều nằm gọn trong cái vỏ zin của nó.

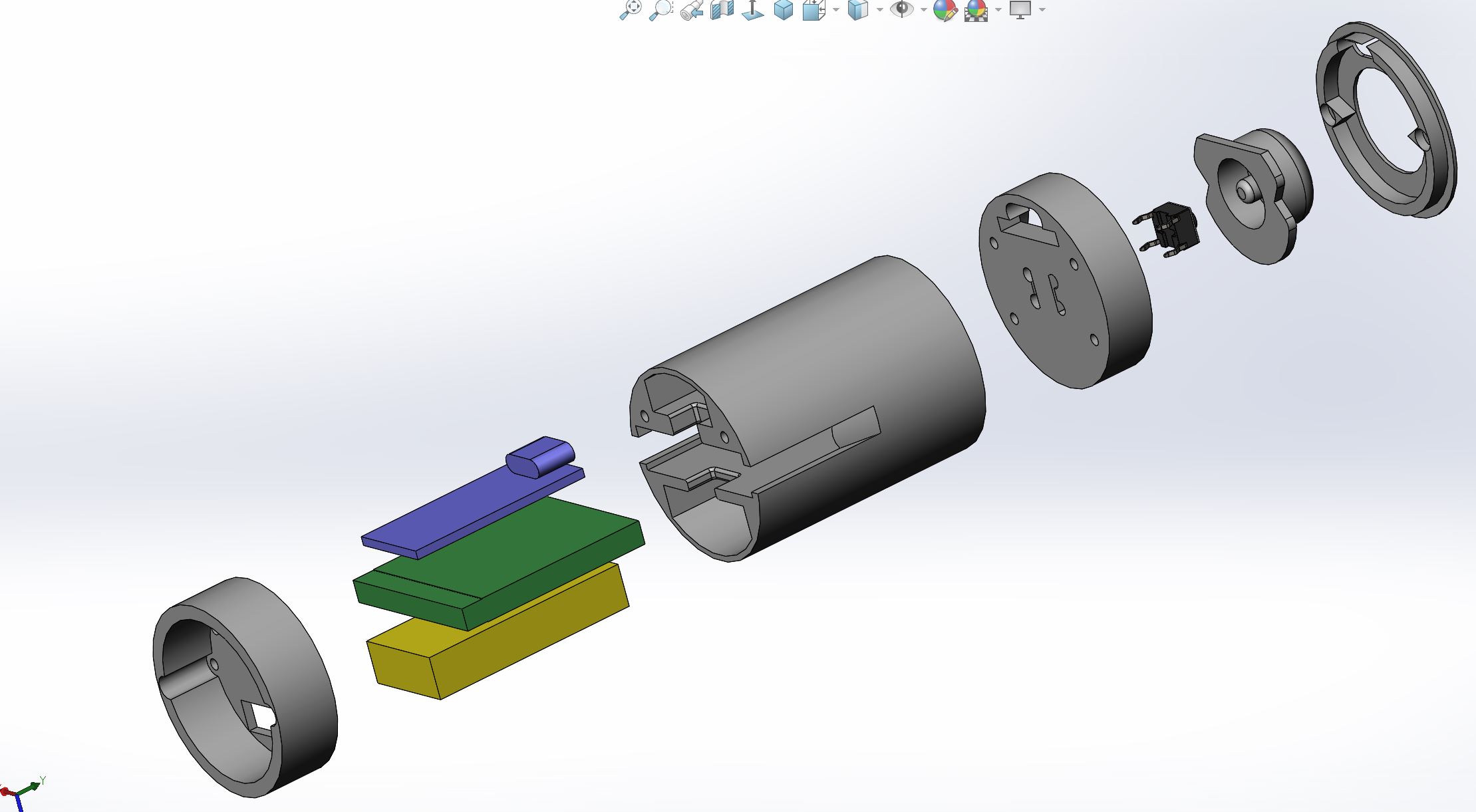

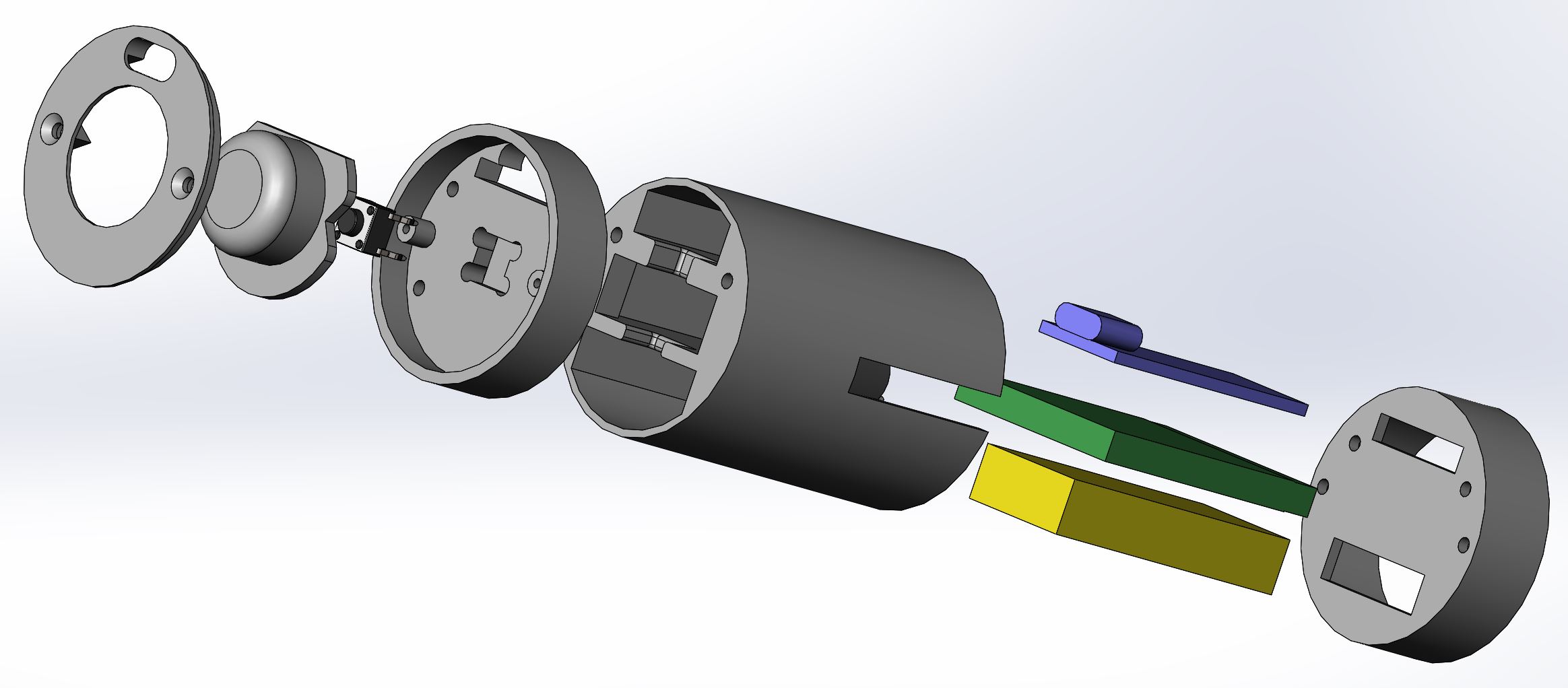

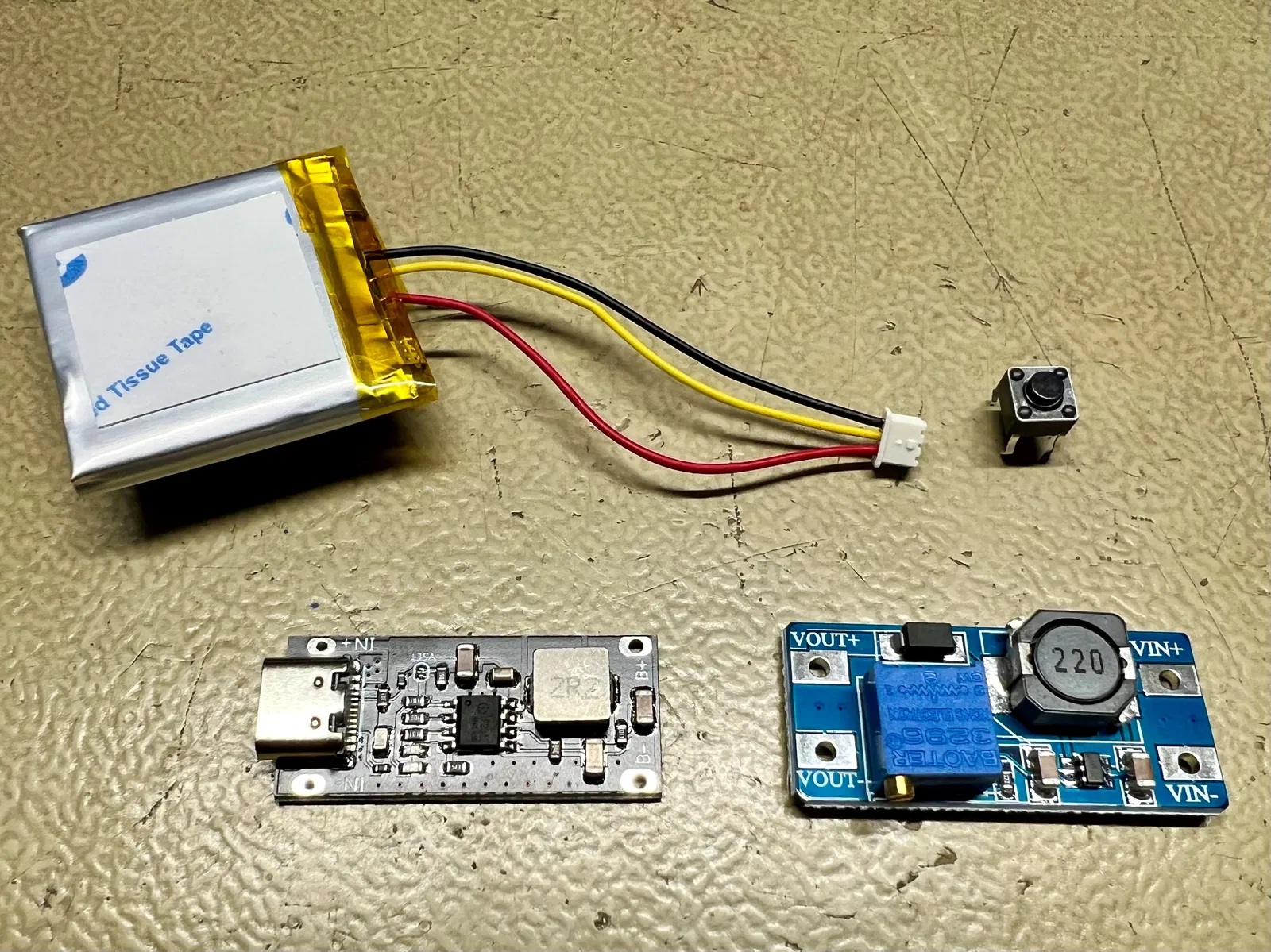

Nên tôi đã nâng cấp bằng mấy món in 3D, pin LiPo và vài linh kiện:

• 1 cục pin LiPo 4.2v 32x30x4 mm (phải gỡ bo mạch bảo vệ ra) [https://s.click.aliexpress.com/e/_DkvuQTf]
• 1 mạch sạc LiPo 4.2v cổng USB-C IP2312

[https://s.click.aliexpress.com/e/_Dk0tDYV]

• 1 mạch boost converter 3.7v -> 9V MT3608

[https://s.click.aliexpress.com/e/_DBs4Kwz]

• 1 nút nhấn Tactile Push Button 6x6x4.3mm

[https://s.click.aliexpress.com/e/_DBT5w65]

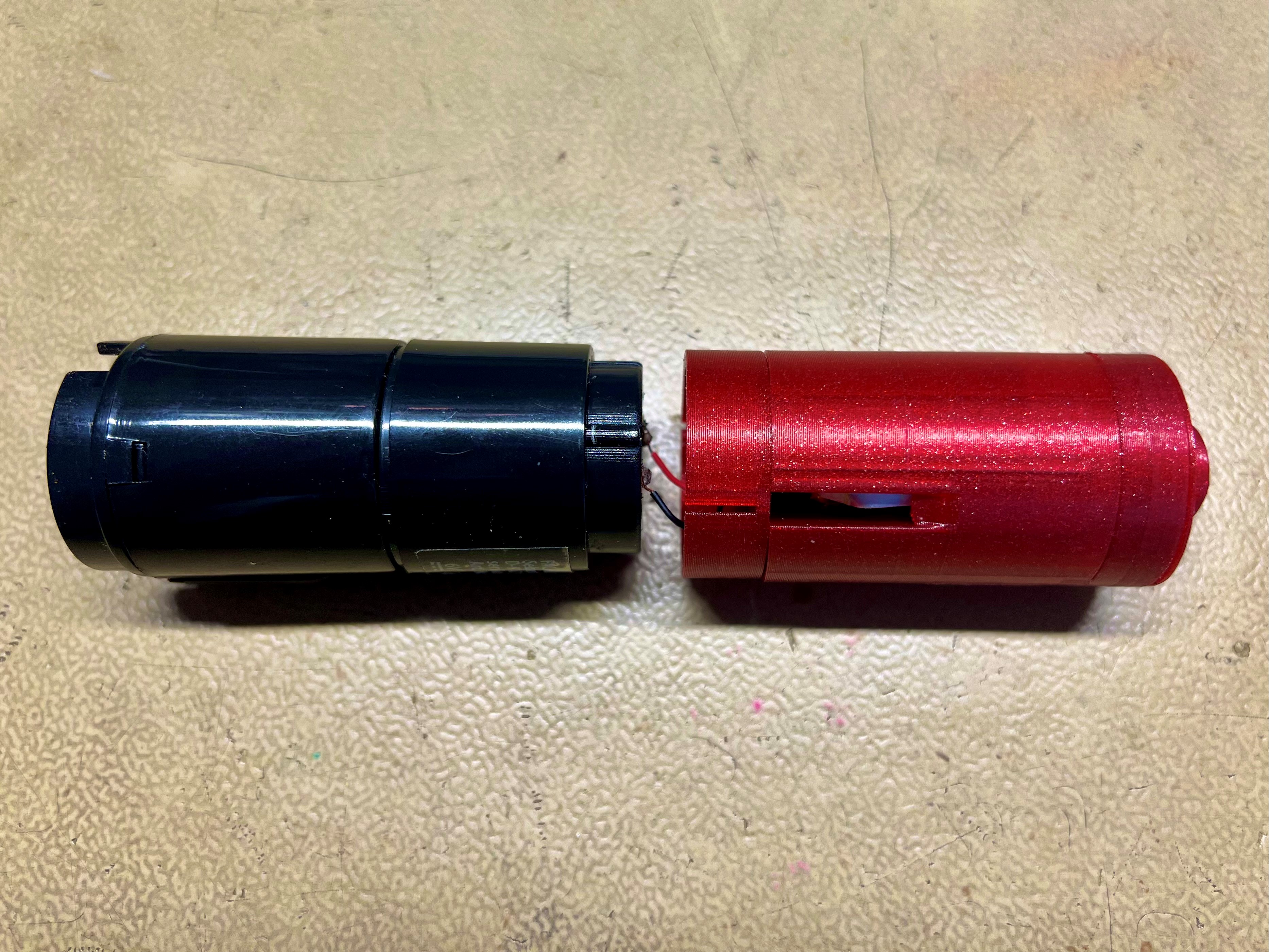

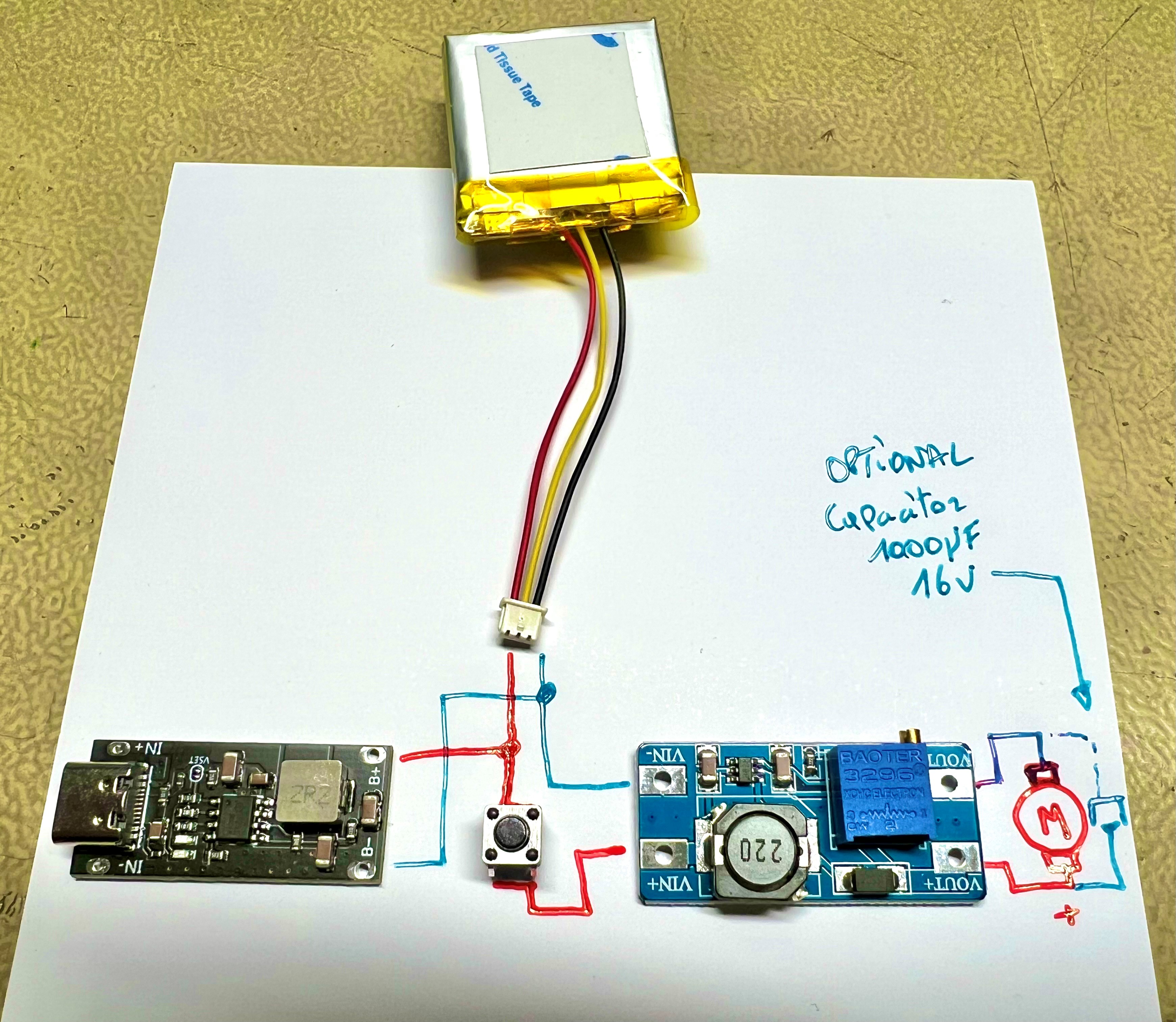

Lắp ráp xong đấu dây và nhét vô cái module như trong hình nha.

Có thêm một cái tụ 1000µF 16V tùy chọn sẽ giúp mô-tơ có thêm lực xay nha.

Cái tụ này nằm dưới cái bo mạch boost converter

Dùng lại ốc zin và tí keo

Chúc anh em xay tiêu vui vẻ!
