Giá đỡ quạt thổi tuabin không chổi than kiểu kẹp cho Printrbot

Đây là bộ phận gắn dạng kẹp để gắn quạt thổi ly tâm không chổi than vào bộ phận đùn của Printrbot+. Giả sử kích thước bộ phận đùn không đổi, cái này có thể dùng được cho tất cả các máy Printrbot có bộ phận đùn bằng gỗ cắt laser.

Nó được thiết kế để dùng với quạt thổi 5015S mua trên eBay với giá 4,89 đô la, quạt này có kích thước 50mmx15mm, chạy ở 3800rpm và lưu lượng 20CFM. Nó hoạt động tốt hơn nhiều so với các quạt PC 40mm mà tôi đã thử trước đây để làm mát nhựa.

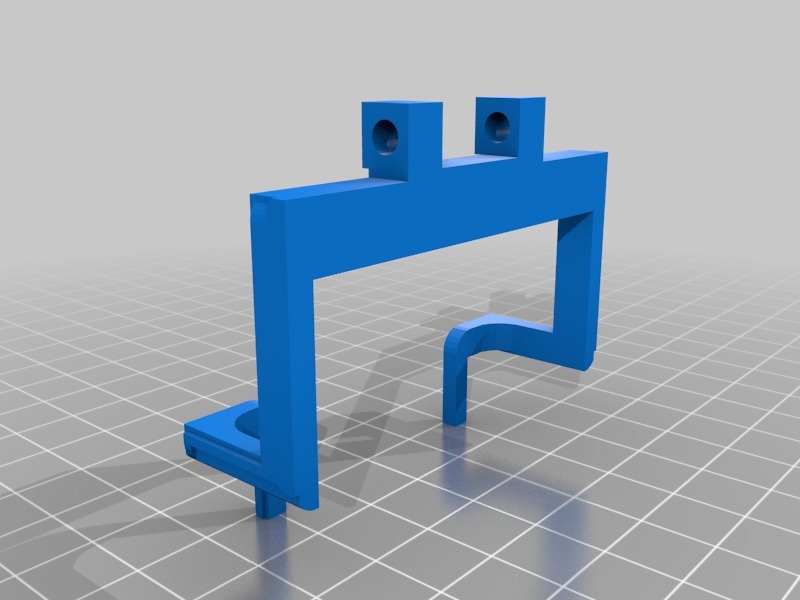

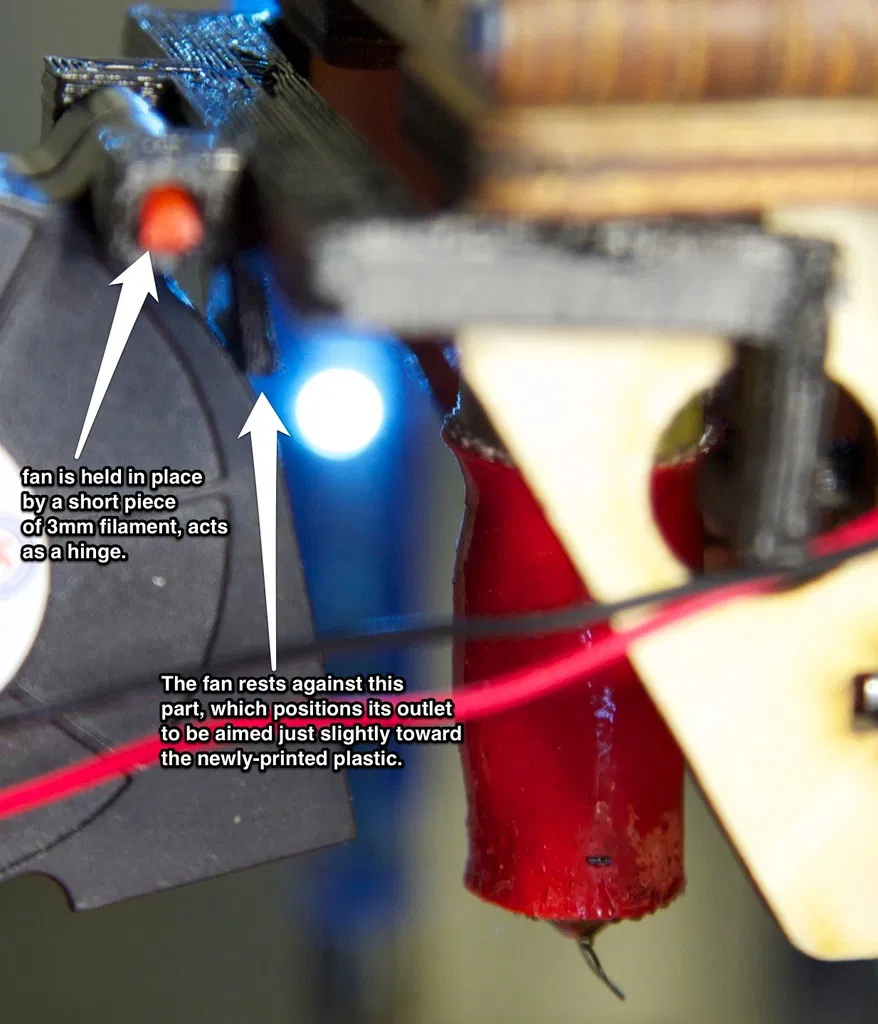

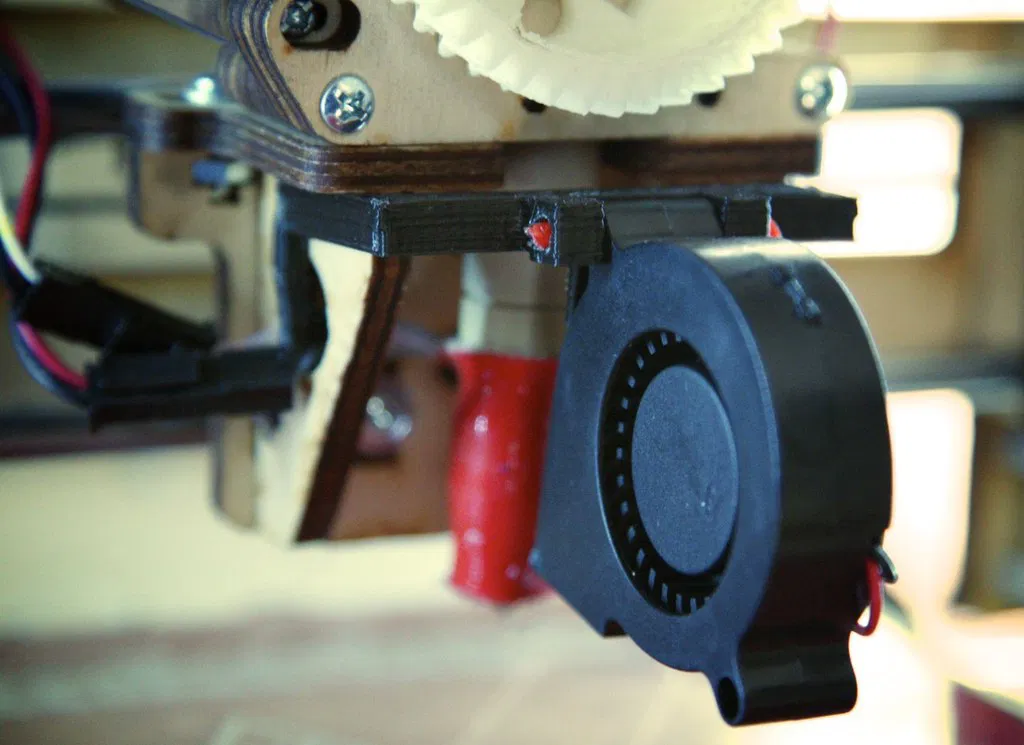

Trong ảnh, có vẻ như cạnh dưới của quạt thổi thấp hơn đầu vòi phun, nhưng đó là do góc chụp của ảnh. Cạnh dưới của vỏ quạt cao hơn đầu vòi phun ít nhất 1mm, thế là đủ rồi.

Hướng dẫn

Đây là một số cài đặt thú vị hơn mà tôi đã sử dụng, và chúng hoạt động tốt:

.35mm đầu phun

Nhựa PLA đen 3mm

Cài đặt Slic3r:

ngưỡng nhô ra: 60º

Mẫu: tổ ong

Khoảng cách mẫu: 40mm

Góc mẫu: 0º

lòng trong:

Mật độ lấp đầy: .1

Mẫu lấp đầy: rectilinear

Mẫu lấp đầy trên/dưới: concentric

Lấp đầy mỗi: 2 lớp

Góc lấp đầy: 45º

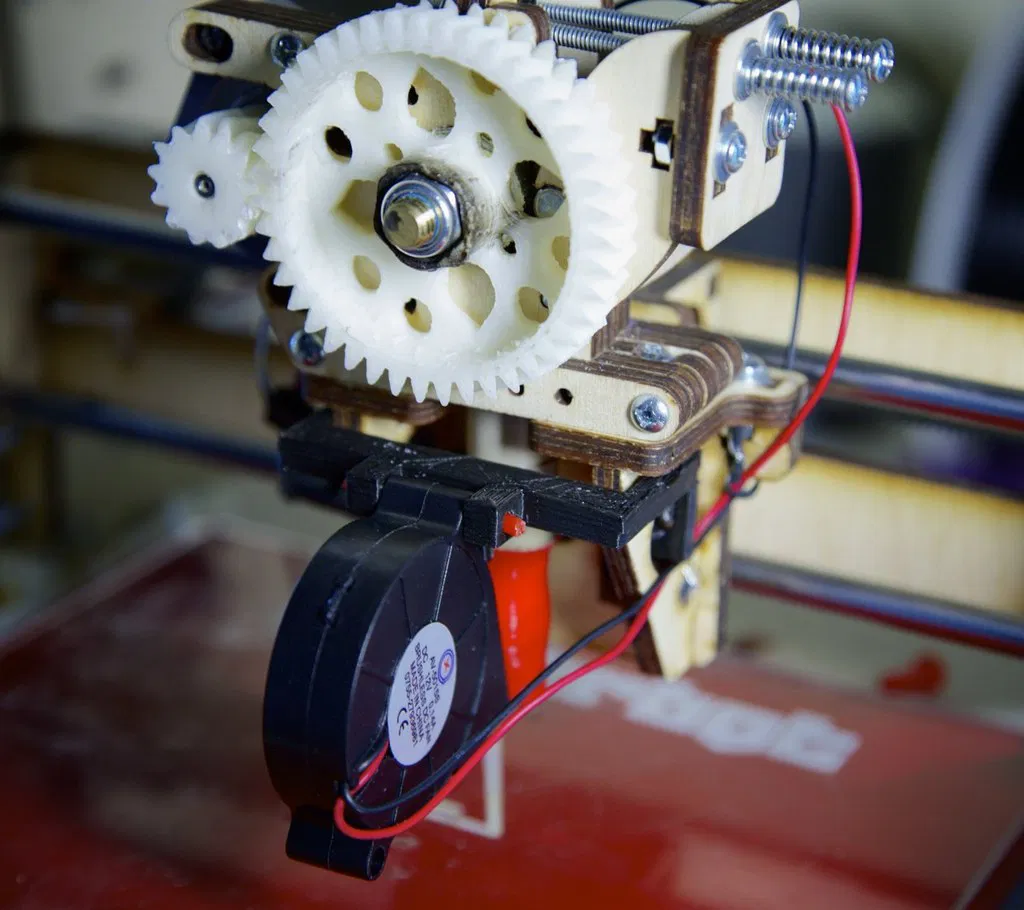

Tôi đã in bằng Repetier-Host Mac 0.53, và phải xoay vật thể 90º trên trục X để đặt nó phẳng trên bàn in.

Bộ phận gắn này lấy cảm hứng từ http://www.thingiverse.com/thing:29565, nhưng có xu hướng tối giản hơn. Tôi đã thiết kế bộ phận gắn sao cho nó giữ chặt bằng ma sát và cũng có những cánh tay nhỏ luồn qua các lỗ ở hai bên của bệ đỡ bộ phận đùn và vươn ra phía sau để hỗ trợ thêm trọng lượng của quạt. Nếu bạn in cái này bằng PLA, vật thể có thể quá giòn để uốn đủ cho cả hai cánh tay vào lỗ, và một cái có thể bị gãy. Điều này đã xảy ra với tôi, và tôi chỉ cần dán nó lại tại chỗ bằng một giọt keo cyanoacrylate. Có lẽ nó sẽ giữ được vị trí mà không cần các cánh tay đó, nhưng chúng cung cấp thêm một chút hỗ trợ.

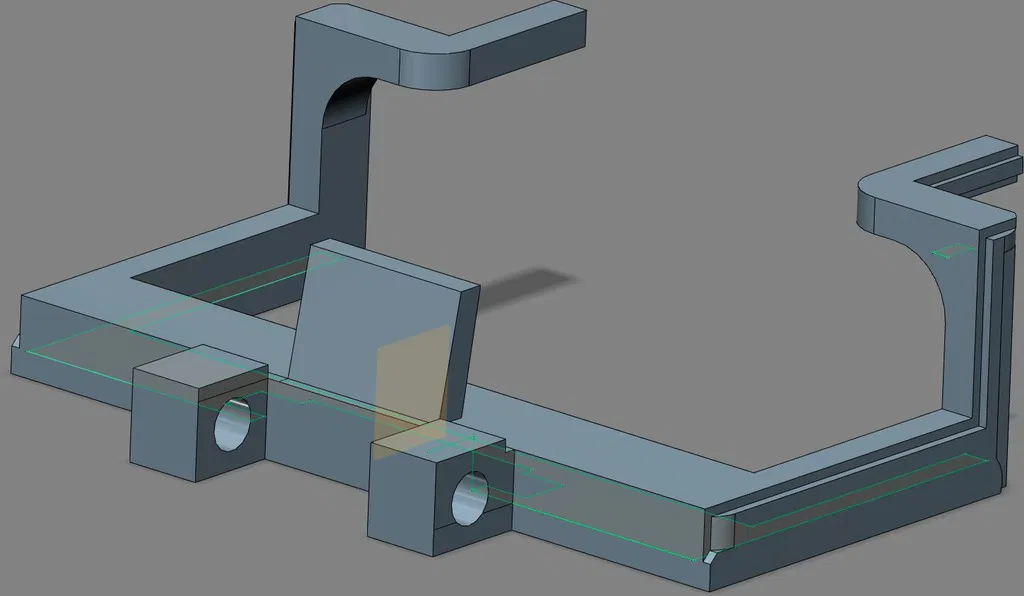

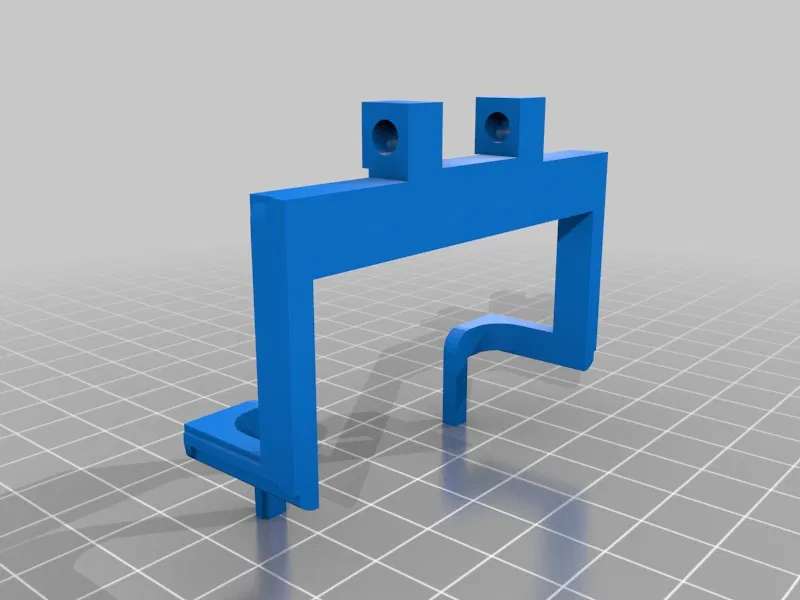

Đây là lần đầu tiên tôi thử một dự án CAD bán phức tạp, và tôi mong rằng nhiều người trong số các bạn có thể hưởng lợi từ bộ phận gắn như thế này có thể cải tiến thiết kế này và tạo ra một sản phẩm phác sinh đẹp mắt. Vì vậy, ngoài tệp STL có thể in được, tôi đã tải lên tệp .f3d gốc (vật thể được thiết kế trong Autodesk Inventor Fusion) và một tệp STP đã xuất.

Đây là liên kết đến quạt thổi tôi đang sử dụng: http://www.ebay.com/itm/1-PCS-12V-DC-50MM-x-15MM-Turbine-Brushless-Cooling-Blower-Fan-5015S-12V-0-1A-/221041441726?ssPageName=ADME:L:OU:US:3160
