Một Hộp Chứa Cho EDM

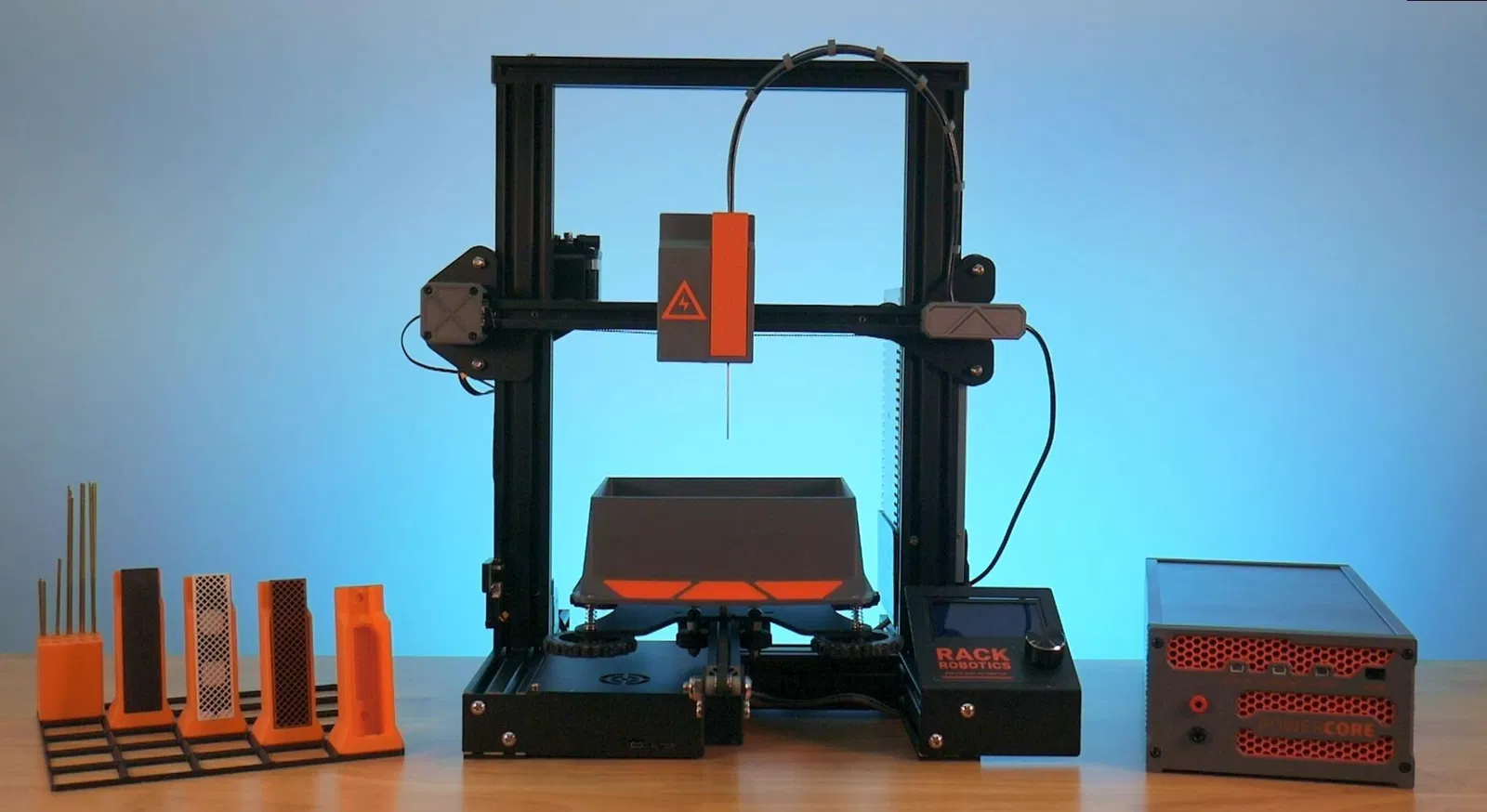

Muốn chế tạo máy EDM từ chiếc Ender 3 của bạn hả? Tụi mình thì có rồi đó. Cái hộp chứa in 3D này được gắn vào ốc cân bàn của Ender 3. Đổ đầy nước cất vào cũng không bị rỉ nước nha.

Gridfinity

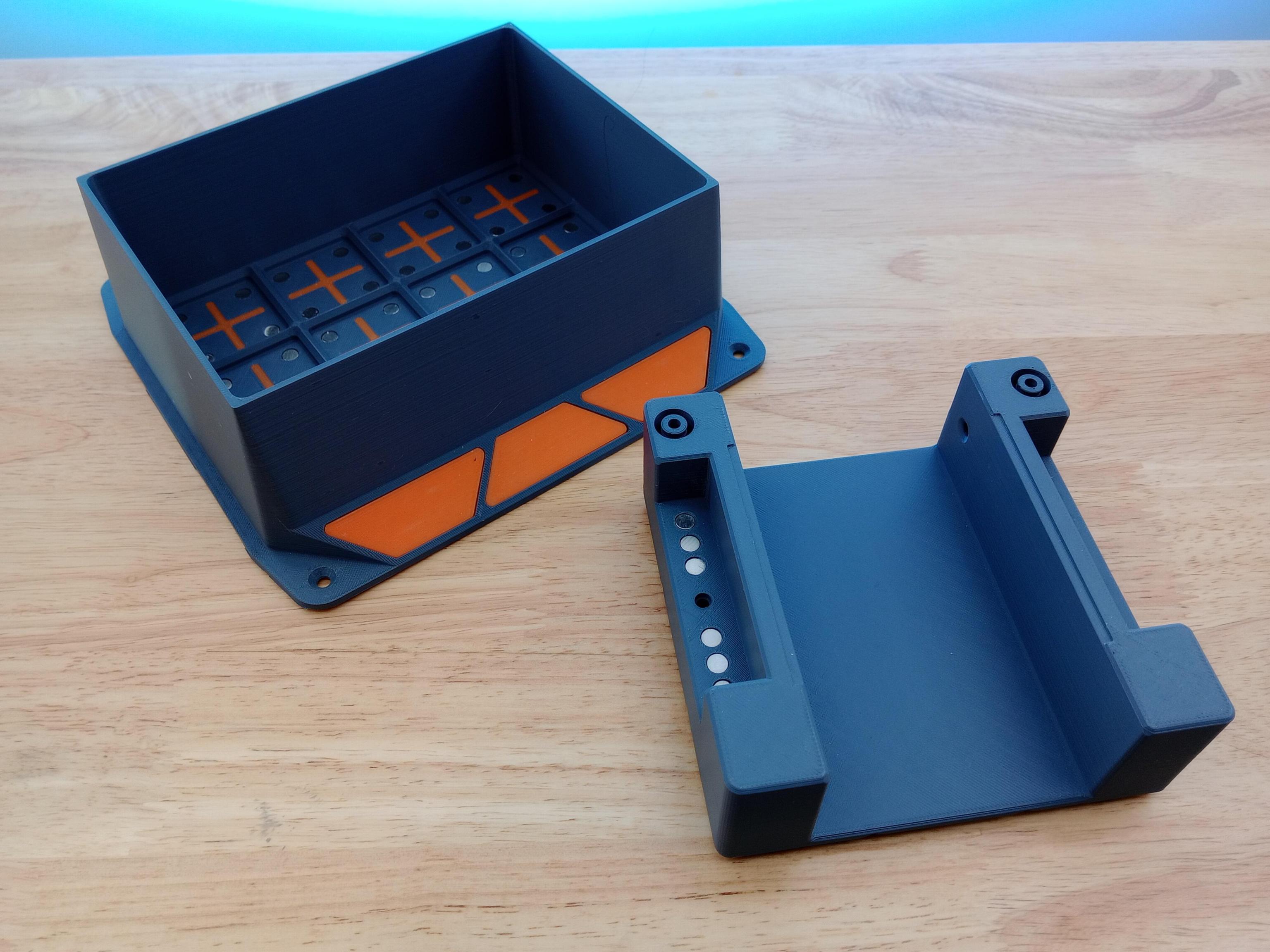

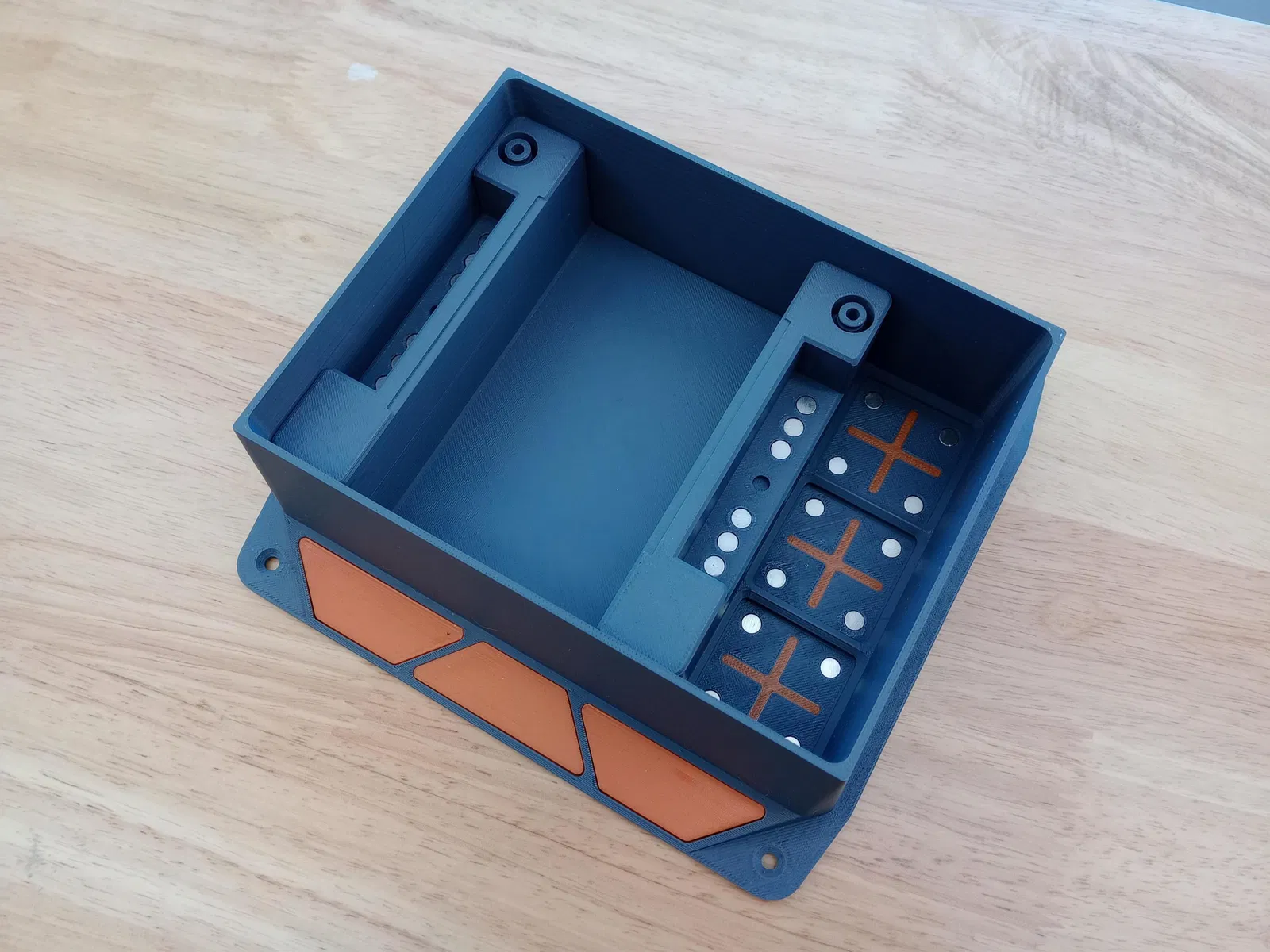

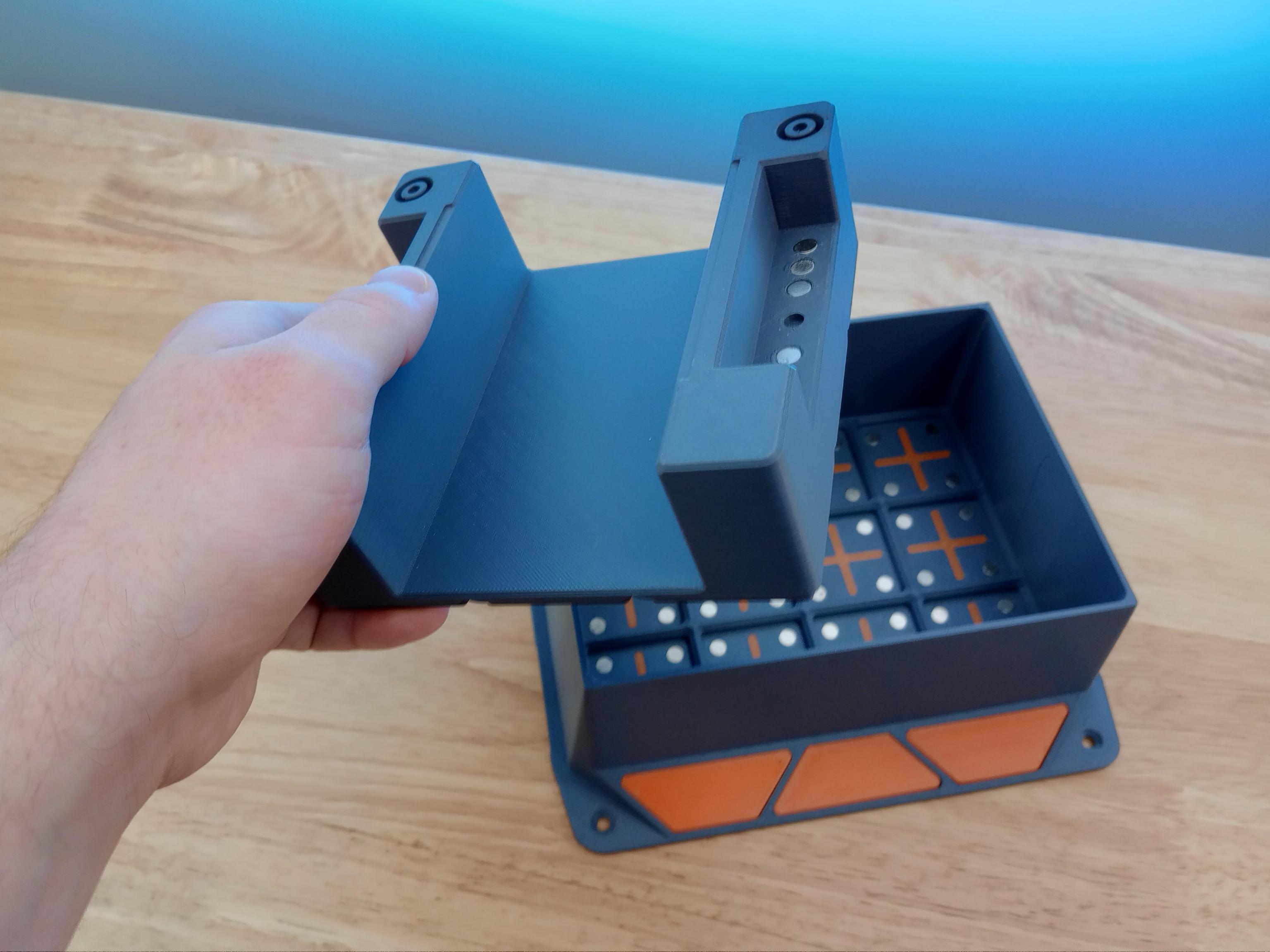

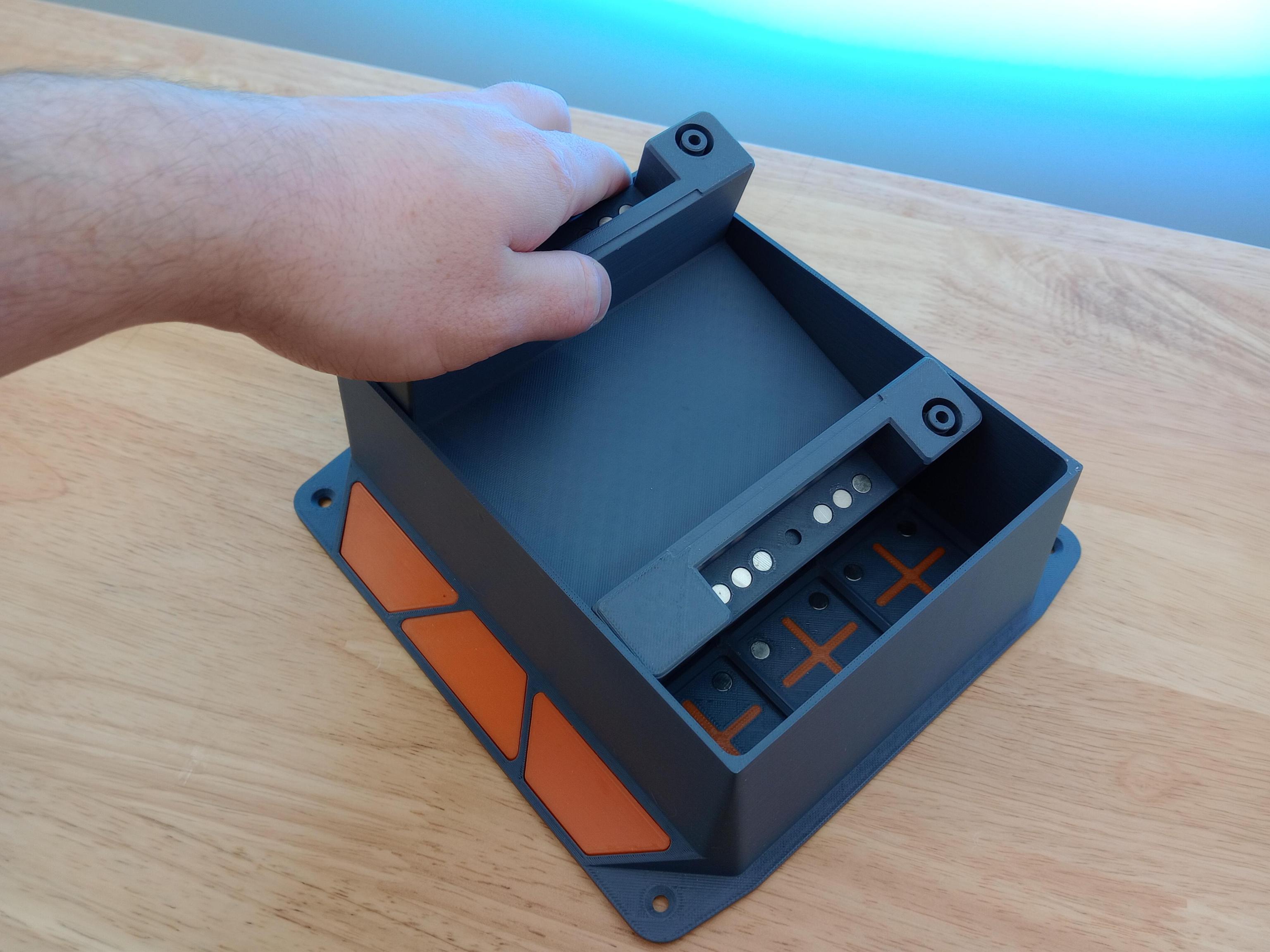

Thiết kế này tương thích với Gridfinity đó. Nghĩa là bạn có thể tạo các module tùy chỉnh để bỏ vào bên trong hộp chứa này, ví dụ như bộ gá phôi nè.

Cài Đặt In

ASA / CF-ASA / ABS

0.2 mm

20% Infill

Brim

Không cần hỗ trợ (supports)

Mấy cái miếng chèn màu thì tùy chọn nha. Bạn có thể in với máy in đa màu, hoặc in từng cái rồi dán lại. Nếu thấy bị rỉ nước, thử in lớp dày hơn (0.3 mm), tăng số lượng tường (walls), và làm mịn bằng hơi acetone.

Lắp Ráp

Khuyến khích in hộp chứa bằng vật liệu ASA hoặc ABS. Lý do là vì ASA & ABS có thể làm mịn bằng acetone. Làm mịn bằng acetone có thể ngăn chặn mọi rò rỉ trong hộp chứa. Bạn có thể mua acetone ở các cửa hàng tạp hóa dưới dạng nước tẩy sơn móng tay. Nhớ tuân thủ mọi khuyến cáo an toàn được ghi trên chai bởi nhà sản xuất.

Để làm mịn hộp chứa bằng acetone, đổ một lượng nhỏ vào và tráng đều bên trong. Cố gắng làm ướt toàn bộ bề mặt bên trong bằng acetone. Thành hộp sẽ trở nên mịn và bóng. Khi mọi thứ đã được làm mịn, đổ phần acetone thừa ra.

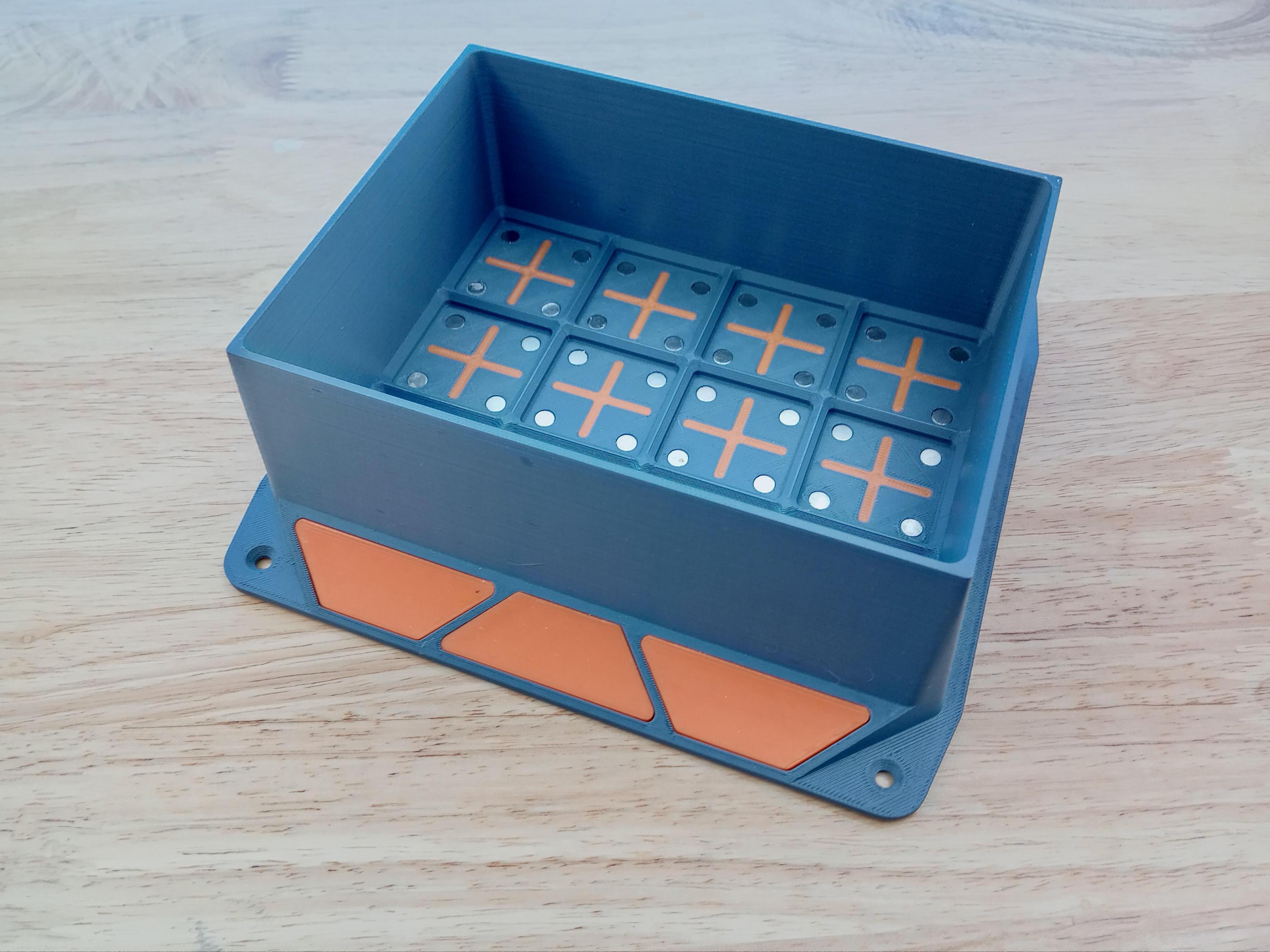

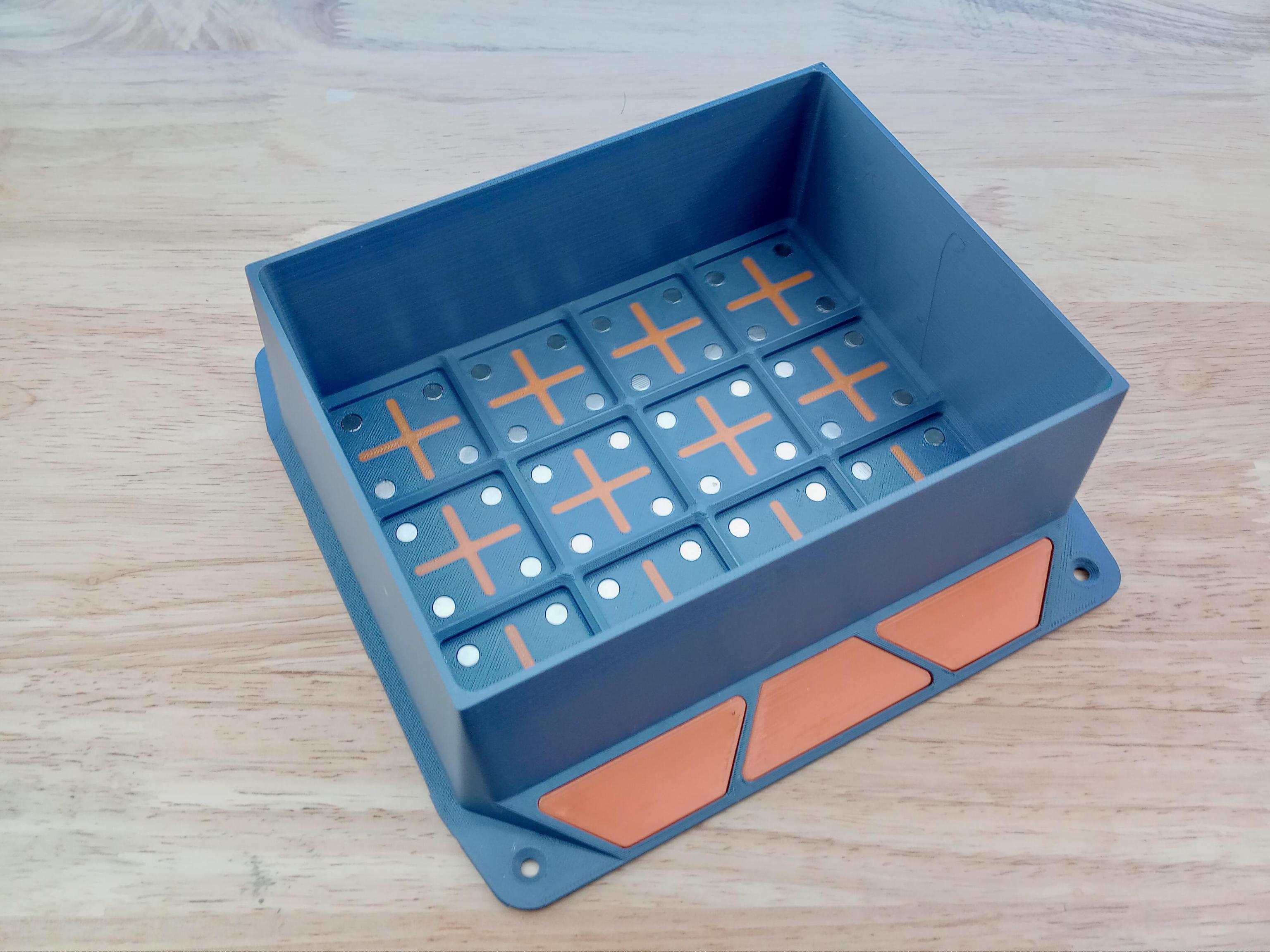

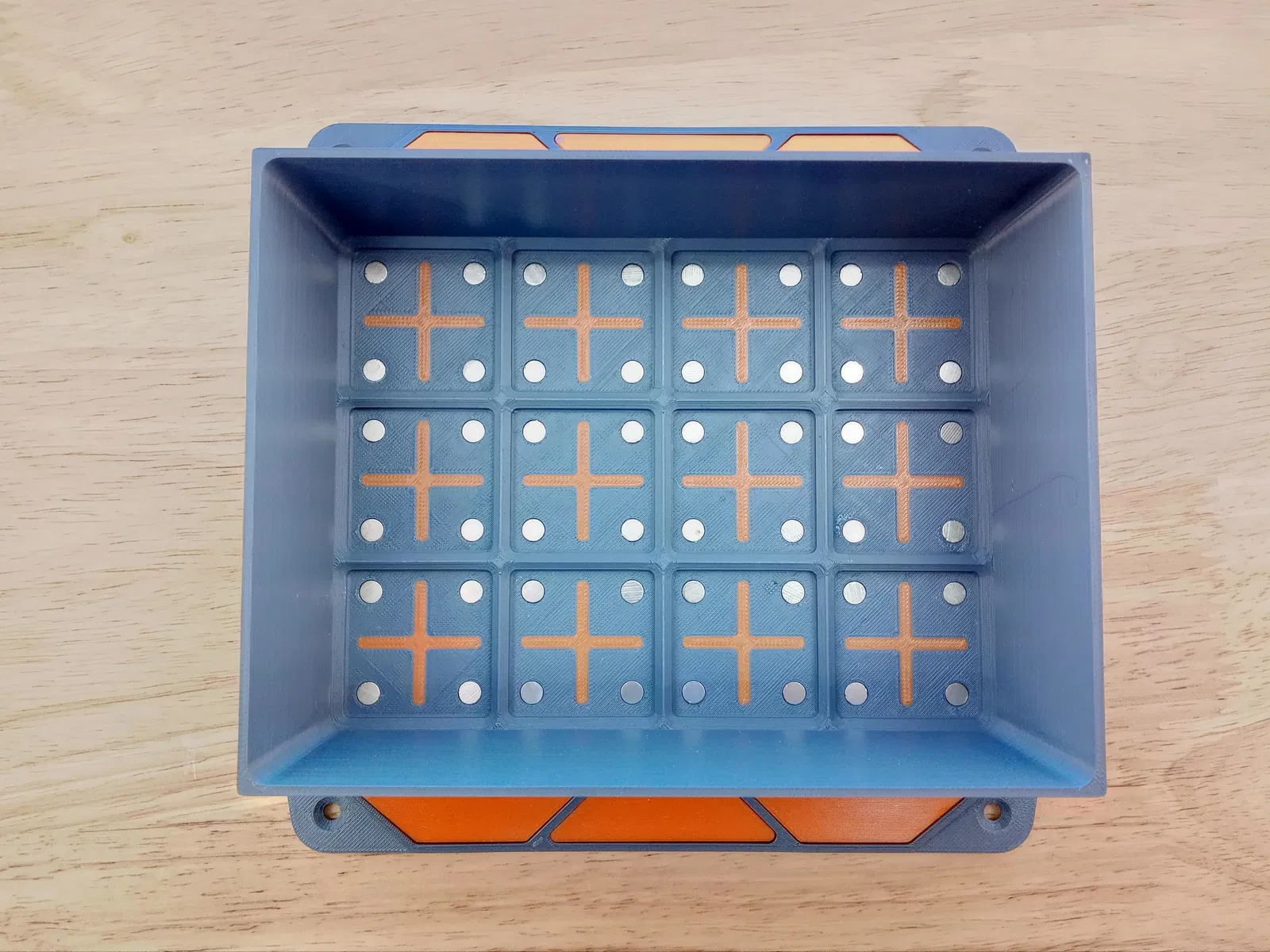

Cấy nam châm (6x2 mm) vào vị trí bằng keo dán siêu dính cyanoacrylate. Đảm bảo định hướng nam châm đúng để khớp với hộp chứa Gridfinity.

Chỉnh Sửa

File Fusion360 đính kèm là file tham số (parametric), nên việc chỉnh sửa rất dễ dàng. File STEP cũng được đính kèm cho người dùng không xài Fusion.

Để biết thêm thông tin về EDM để bàn, ghé xem rackrobo.io
