Vỏ HamClock

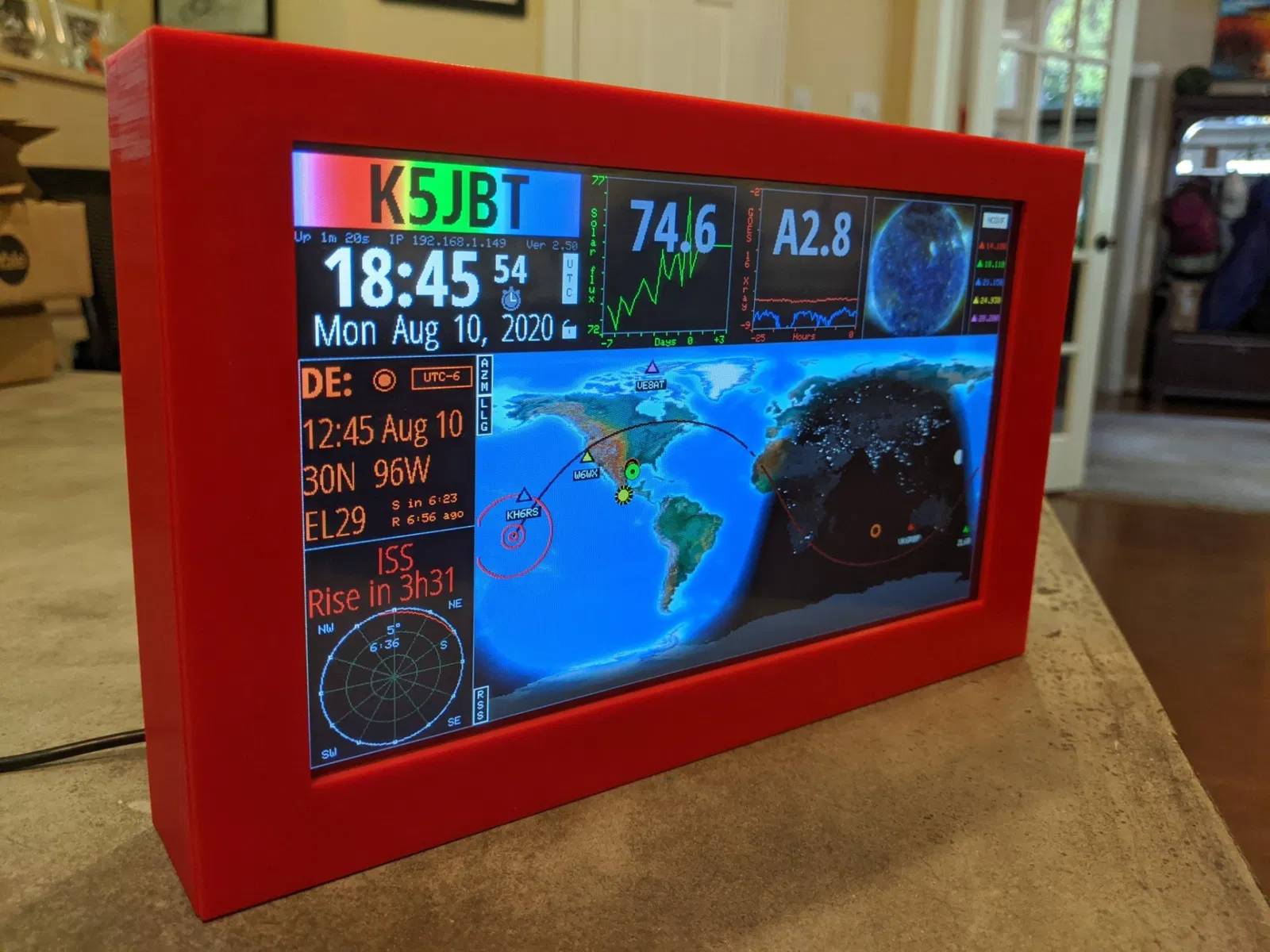

Đây là một cái vỏ cho HamClock của WB0OEW, như được mô tả trên trang web của ông ấy. Nó được thiết kế để chứa Adafruit Feather Huzzah ESP8266 và màn hình LCD 9" từ BuyDisplay.

Nếu bạn thích các dự án của tôi, xin cân nhắc ủng hộ tôi một ly cà phê!

Hướng dẫn in

In ấn

Những bộ phận này chỉ vừa khít trên bàn in của Prusa i3 - in ở độ cao 0.2mm mà không cần hỗ trợ. Cong vênh có thể là một vấn đề với các bộ phận này, vì vậy một lớp keo PVA mỏng là ý tưởng tốt cho các bản in PLA.

Lắp ráp

• Kết nối Huzzah với màn hình LCD như được mô tả trên trang web HamClock. Lưu ý rằng không cần thiết phải thực hiện tất cả các kết nối với nguồn USB và đất, chỉ cần một kết nối mỗi loại là đủ (tôi đã sử dụng các chân 38 và 40). Vỏ máy có đủ không gian để chứa các dây nối Dupont tiêu chuẩn, vì vậy bạn có thể sử dụng chúng để trải nghiệm không cần hàn.

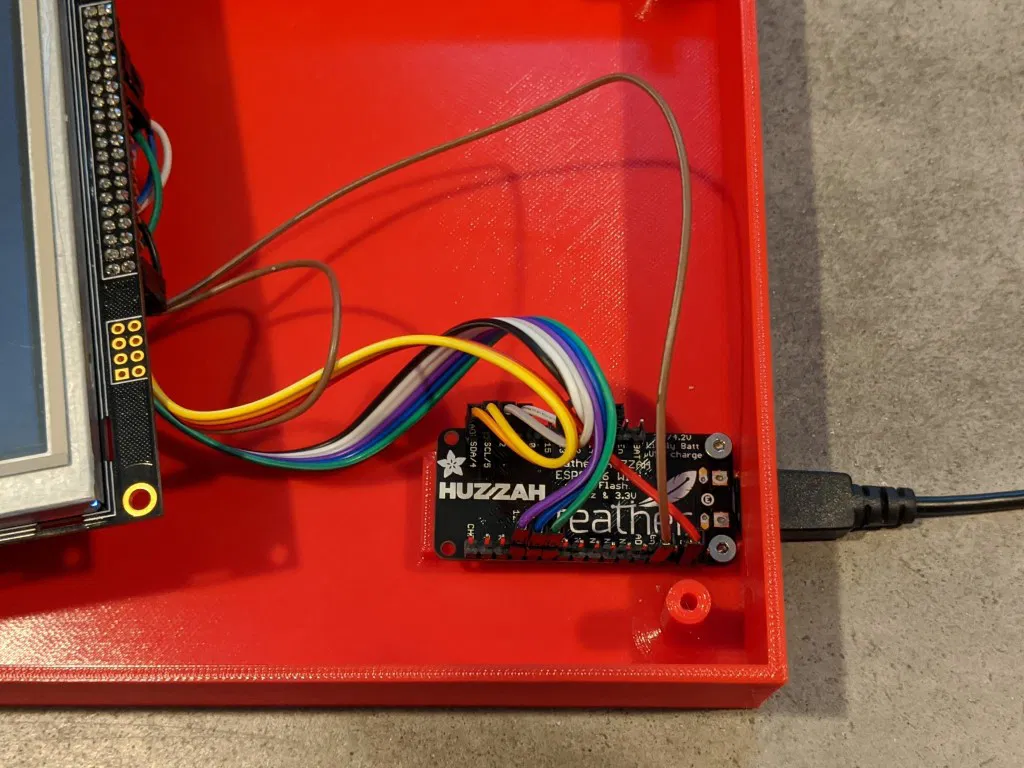

• Gắn Adafruit Huzzah úp ngược (như trong hình) vào phía dưới bên phải của vỏ bằng hai vít M2.5. Điều này đặt kết nối nguồn USB ngay cạnh lỗ trên vỏ.

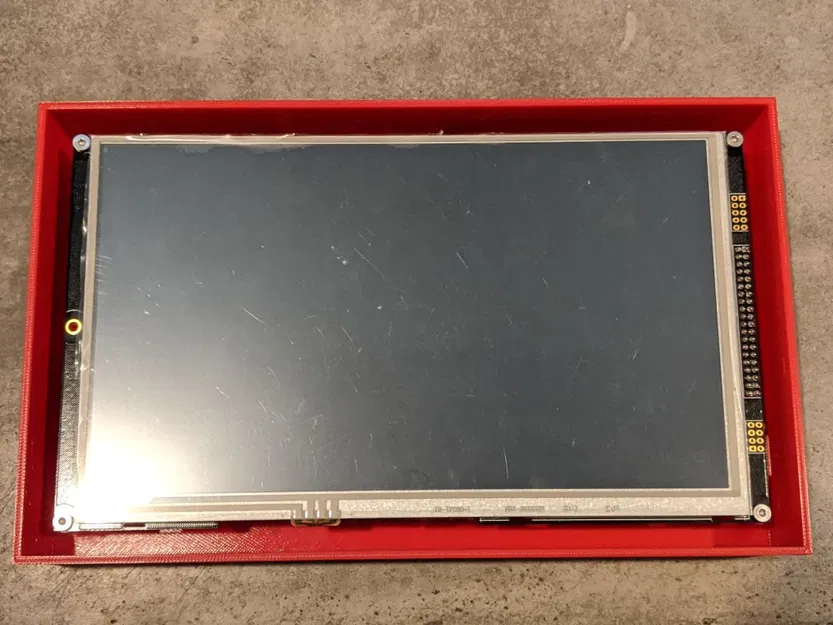

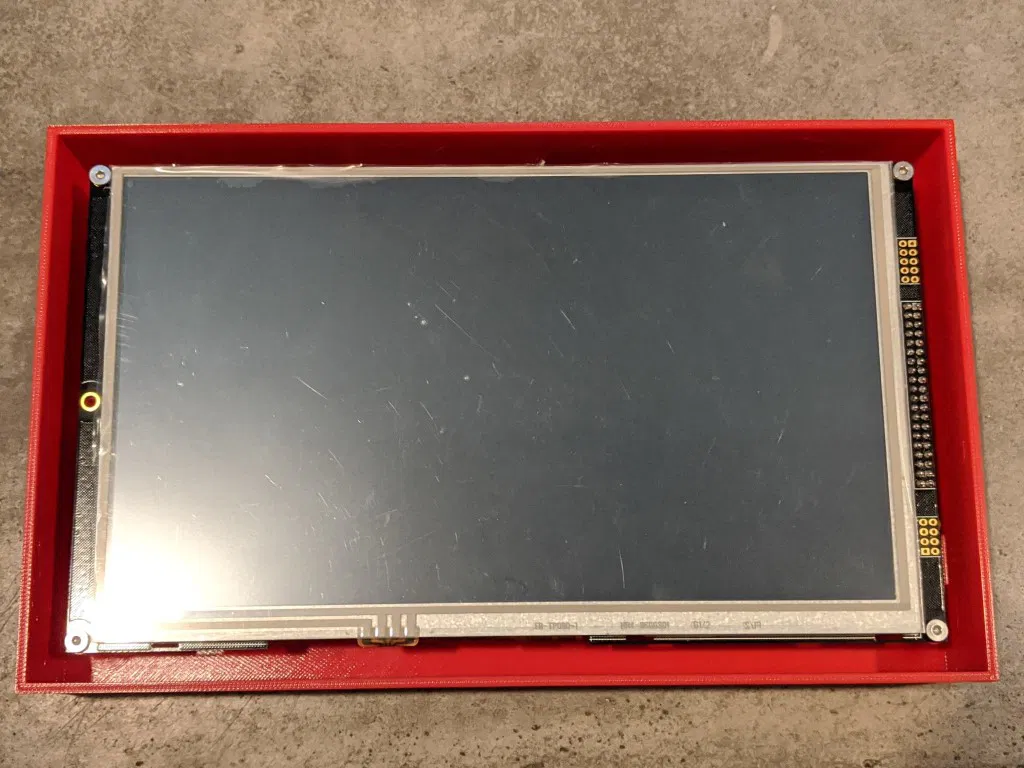

• Đặt màn hình LCD sao cho các lỗ gắn thẳng hàng trên các trụ vít và gắn bằng 4-5 vít M3.
• Viền phía trước tự gài vào vị trí - hướng lắp đặt rất quan trọng do sự không đối xứng của màn hình LCD!
