Đế Mô-đun Trưng Bày Benchy

Giống như nhiều người, tôi làm một chiếc Benchy mỗi khi lấy một cuộn dây PLA mới, không phải để kiểm tra máy in cụ thể mà để có một mô hình thể hiện màu sắc và các đặc tính trong một loạt các tình huống hình học.

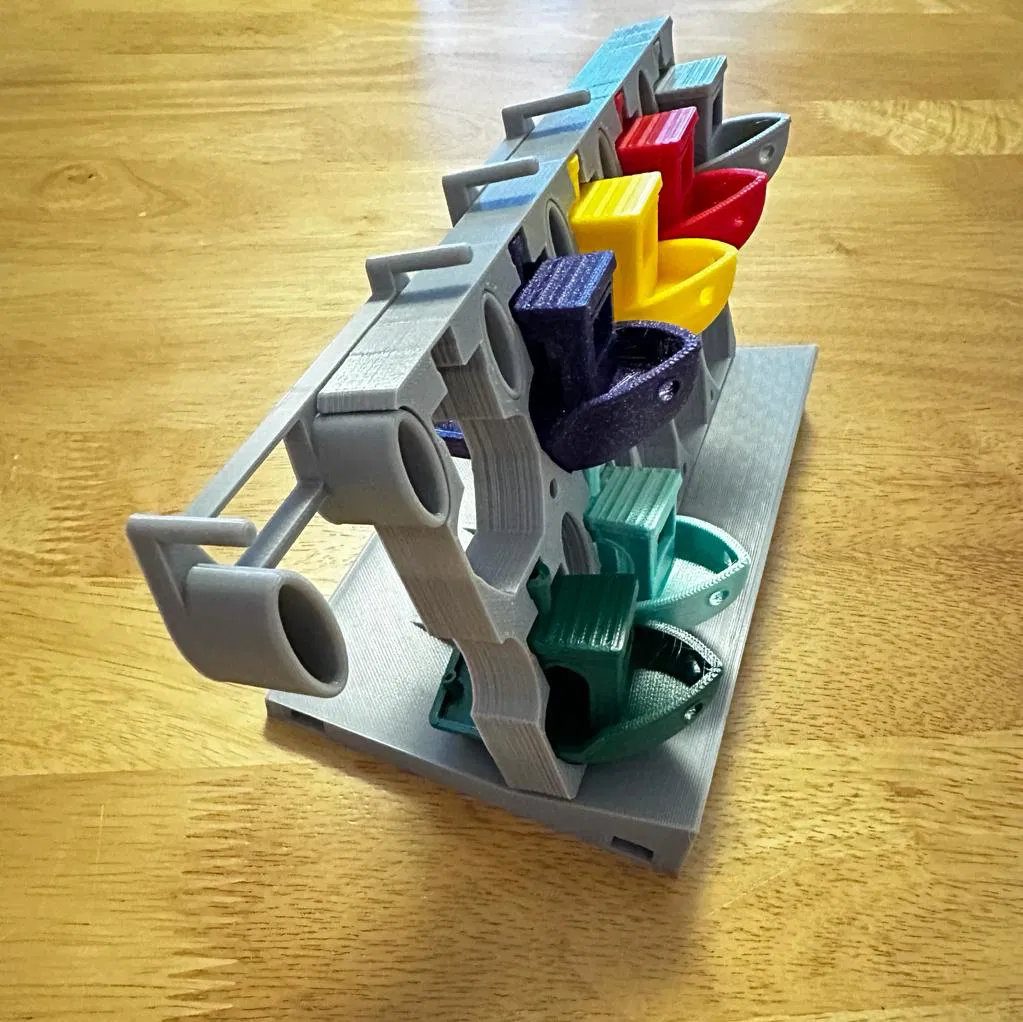

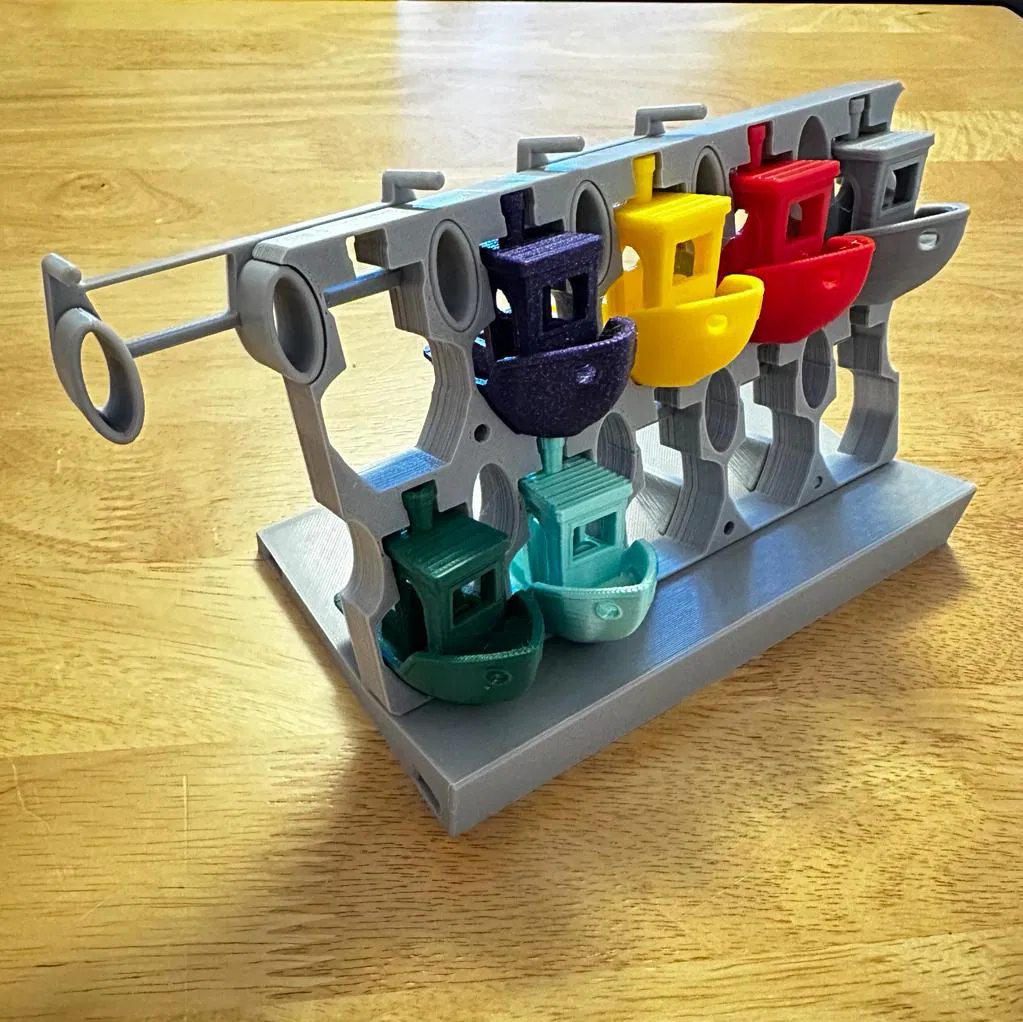

Tôi tìm thấy bản chỉnh sửa mô hình drydock có chân đế nghiêng (liên kết là bản chỉnh sửa) và có sẵn tại đây - /3d-model/gia-do-trung-bay-dock-kho-cho-mo-hinh-3d-benchy trông rất hoàn hảo để trưng bày và làm vật trang trí trên quầy. Tuy nhiên, vấn đề chính của tôi là lượng nhựa cần thiết cho các mô-đun chính và các bộ phận bổ sung. Các 'bến' che phần lớn mô hình, sử dụng prusaslicer tôi đã cắt mô hình ra làm đôi (xóa 15mm trên cùng). Những chiếc thuyền vẫn ở yên và chúng trở thành tâm điểm. Tuy nhiên, chân đế này sau đó không hoạt động tốt bằng. Sử dụng đế, tôi tận dụng các lỗ trên bến để kết nối với đế thông qua các chốt, được in mà không cần hỗ trợ. Điều này loại bỏ nhu cầu về các bộ phận bên.

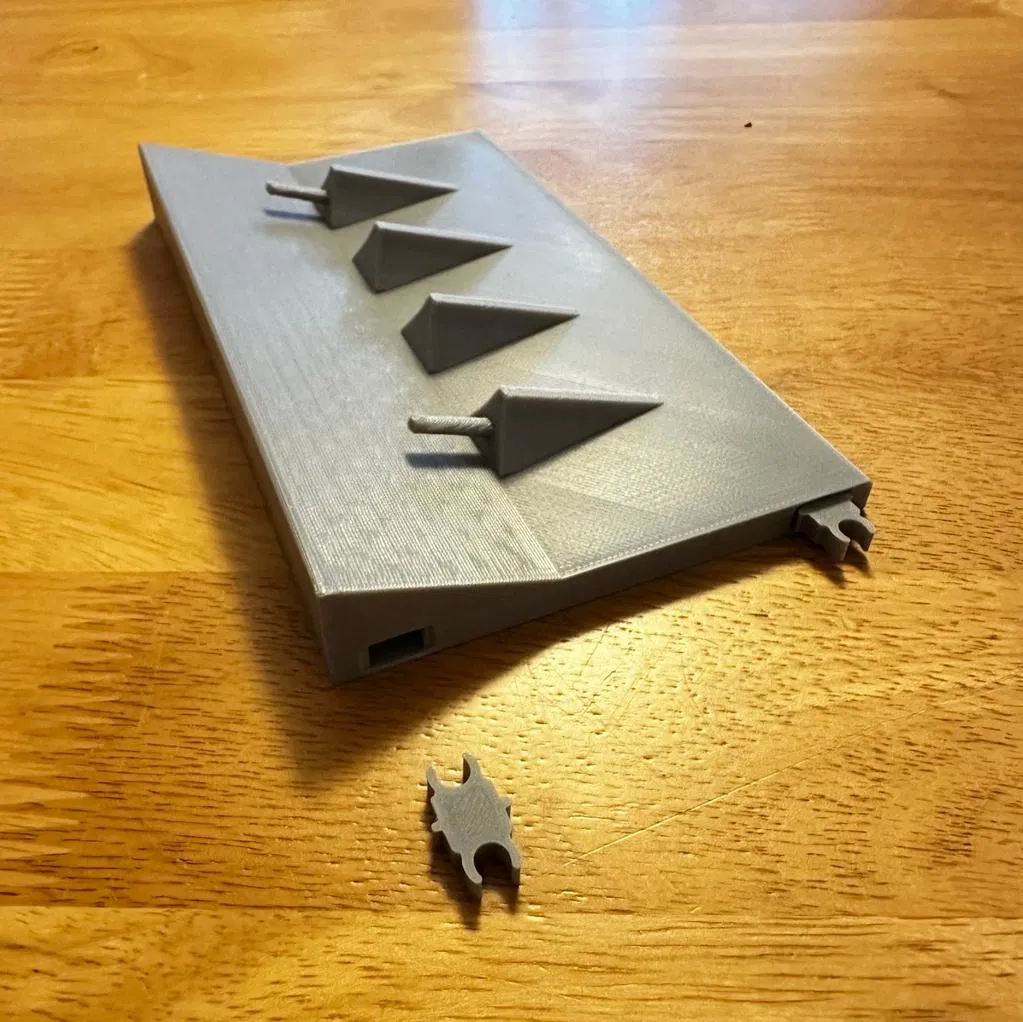

Thứ hai, tôi muốn đế có thể lắp ghép mô-đun, tôi có rất nhiều thuyền và số lượng đó vẫn đang tăng lên. Tôi có một cái kẹp vừa với lỗ không cần hỗ trợ ở bên cạnh và cho phép đế ngày càng phát triển.

Để xếp chồng theo chiều dọc, tôi đã sử dụng các kẹp này để kết nối các mô-đun theo chiều ngang - /3d-model/ket-noi-module-ngang-cho-gia-do-3d-benchy-dry-dock

và để xếp chồng theo chiều dọc cũng sử dụng các kẹp này - /3d-model/chan-de-hien-thi-cho-mo-hinh-3dbenchy-khong-can-keo

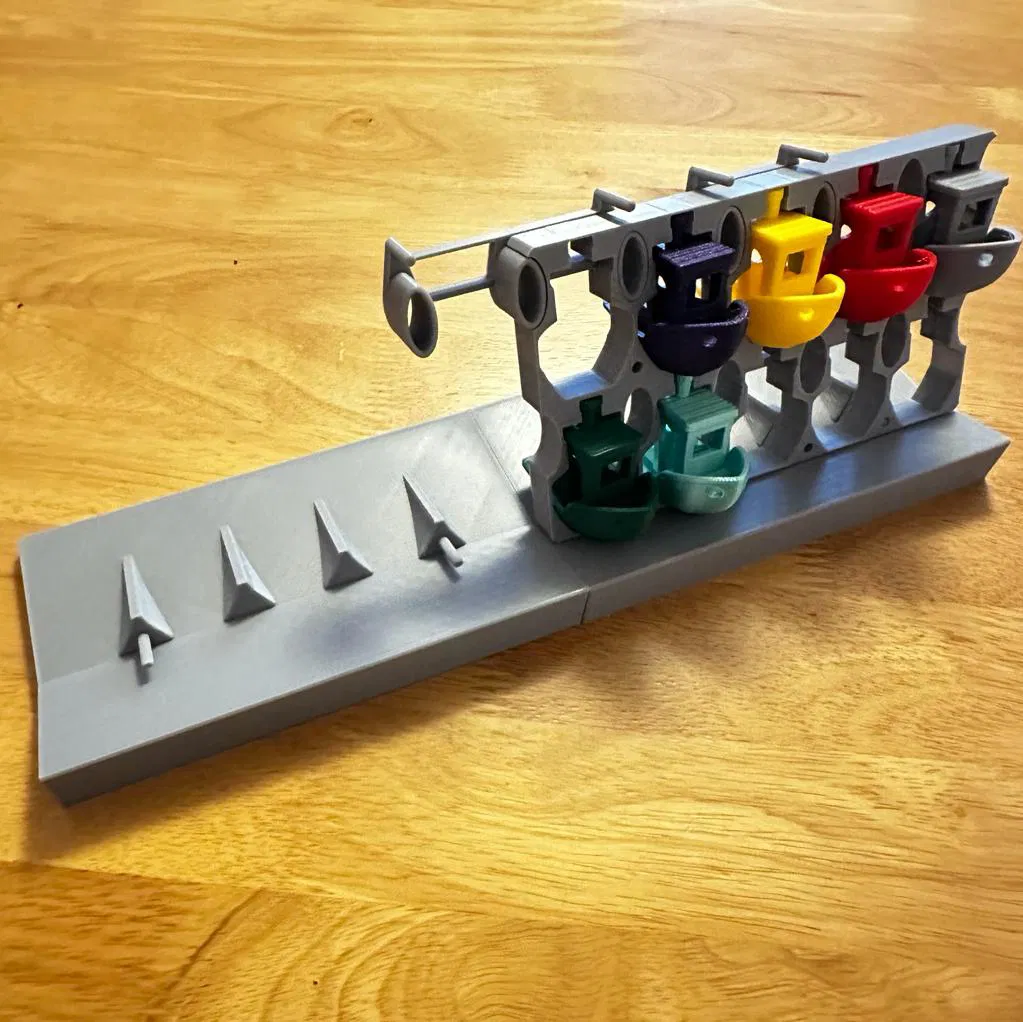

Hiện tại tôi đang sử dụng 6 cái theo bố cục 3x2 và khía cạnh mô-đun cho phép nó dễ dàng phát triển nhưng cũng có thể tháo rời khi cần di chuyển đến các buổi triển lãm và chợ.
