Giá đỡ máy tính bảng Lamicall tùy chỉnh từ Blender

Tôi cần một giá đỡ máy tính bảng khác. Chắc chắn rồi, tôi có một Giá đỡ máy tính bảng Lamicall khá đẹp mà tôi đã mua từ Amazon, nhưng tôi cần một cái khác. *lầm bầm* Lẽ ra tôi nên chỉ mua một cái, chúng chỉ có 15 đô la… *lầm bầm\ Nhưng sẽ không có gì thú vị trong đó! Ôi trời, hãy khởi động Blender lần nữa nào!

***Năm giờ rưỡi sau***

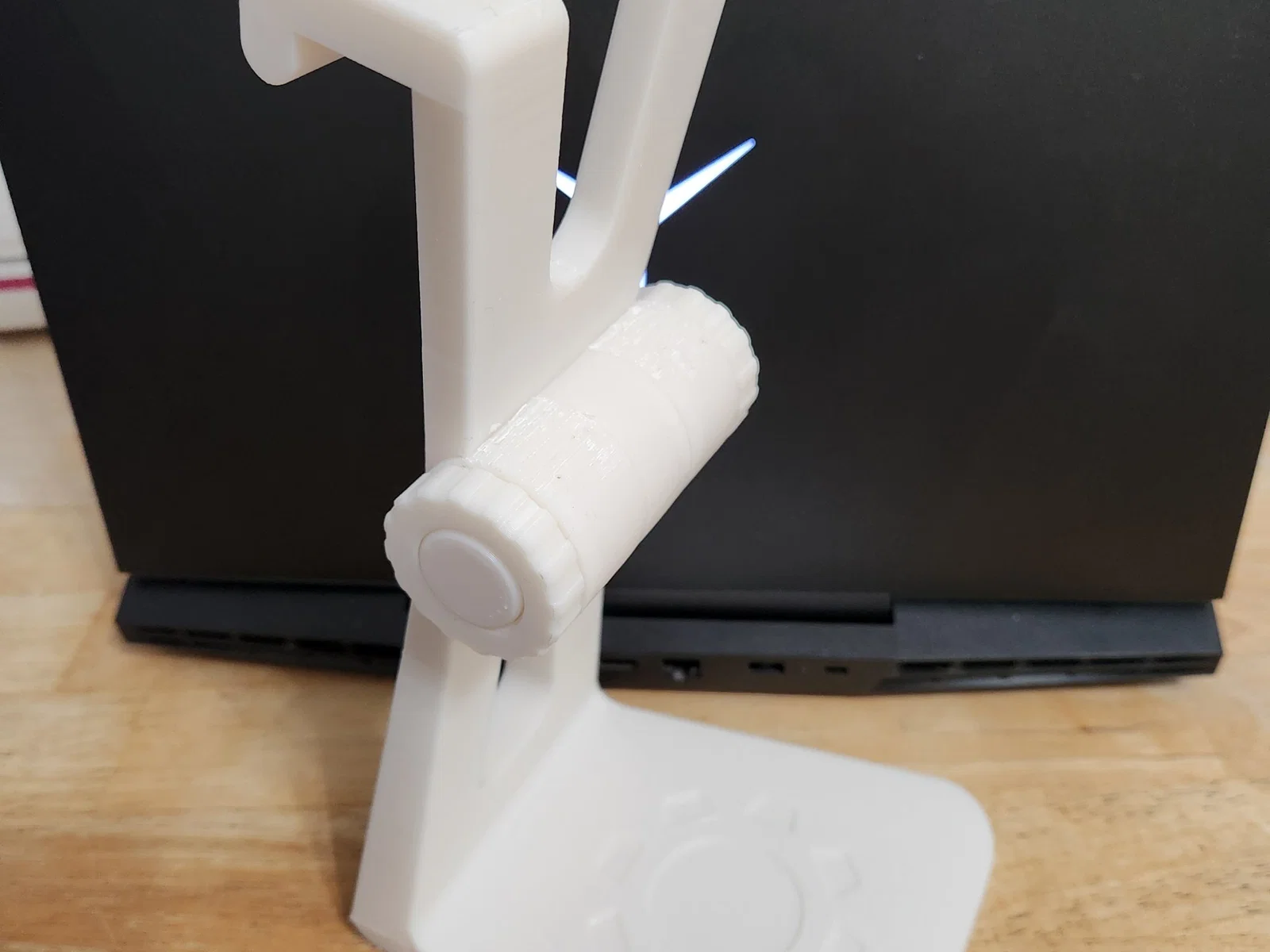

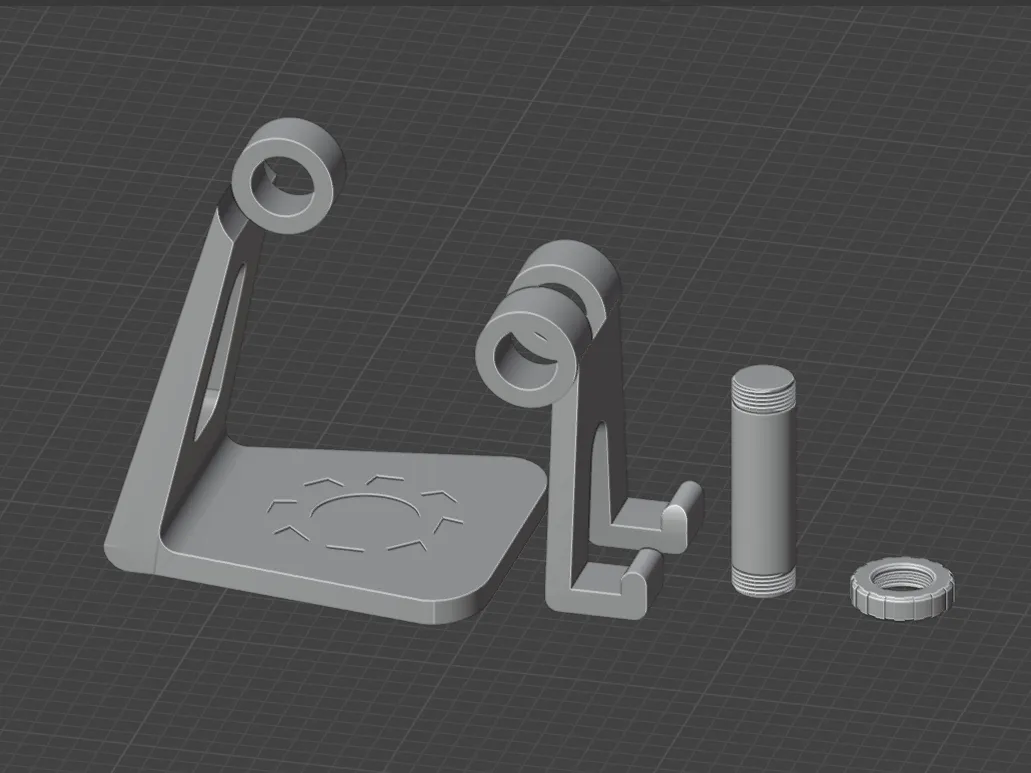

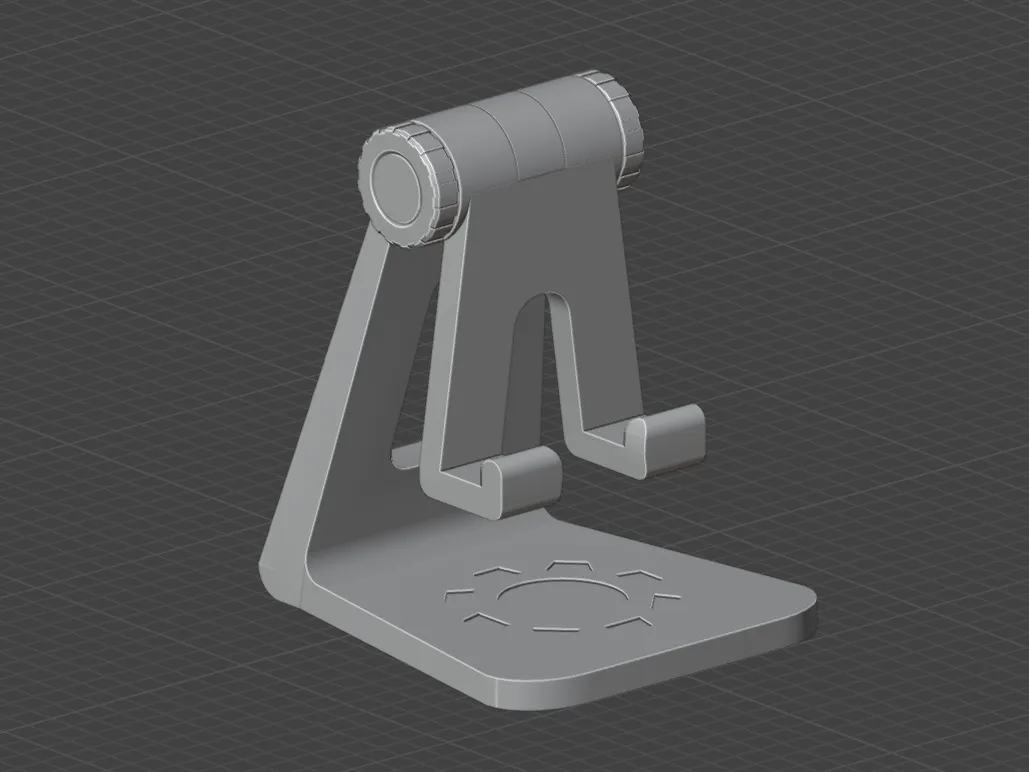

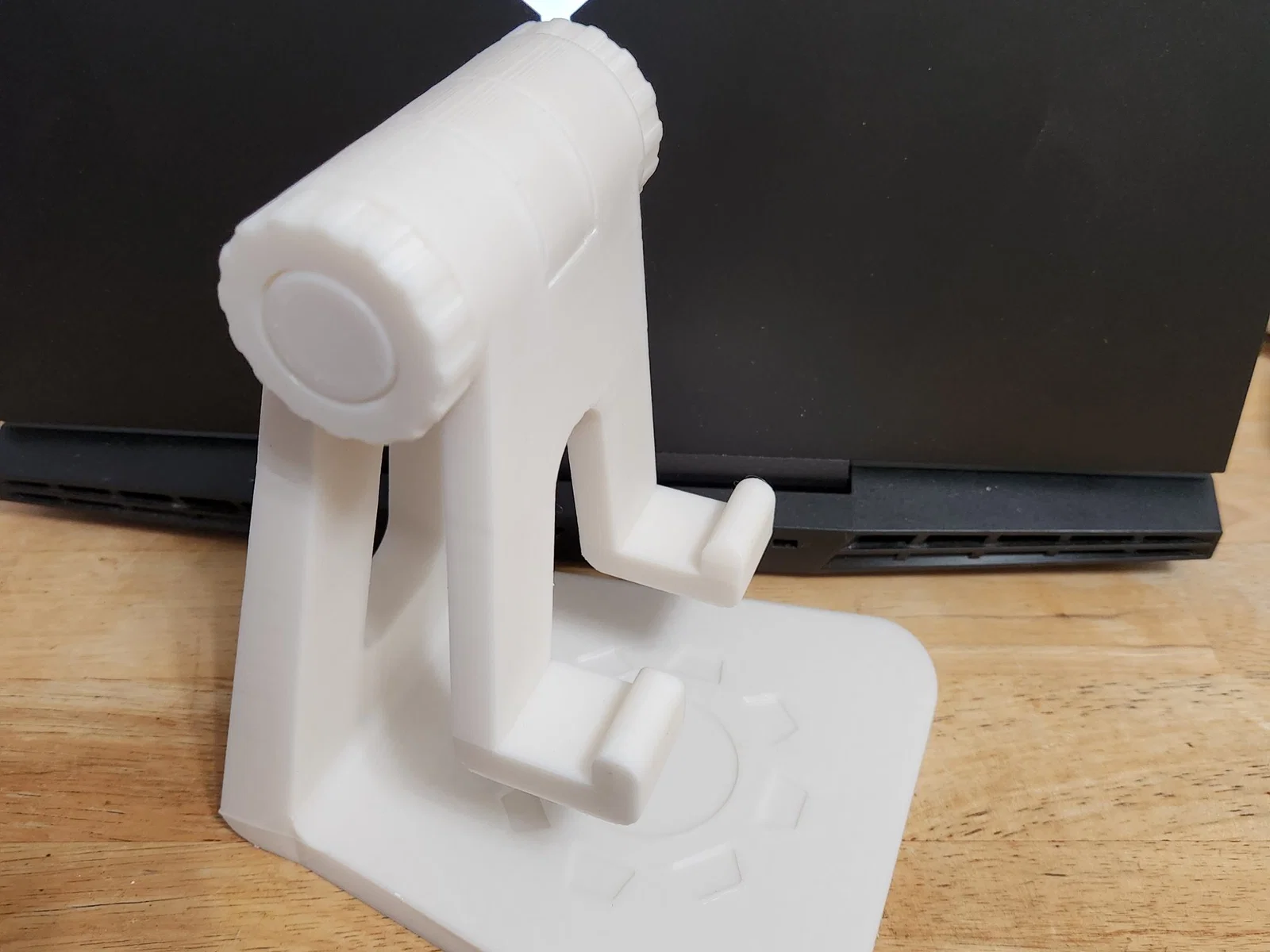

Hú, thật là vui. Tôi không muốn sao chép hoàn toàn giá đỡ máy tính bảng Lamicall, nhưng cùng lúc đó thiết kế này chính xác là những gì tôi muốn. Tôi có thể ít nhất lấy cảm hứng từ một cái gì đó và tùy chỉnh nó không? Tôi đã sử dụng núm và một trục cốt lõi để giữ và tạo áp lực lên các bộ phận xoay để làm cho giá đỡ có thể điều chỉnh và giữ vị trí dưới tải. Đây là lần đầu tiên tôi mô hình hóa các ren (dĩ nhiên, Machin3Tools đã làm phần khó…), tôi nghĩ tôi đã có tolerances đúng, nhưng có thể cần điều chỉnh. Tùy thuộc vào tolerances của bạn, bạn có thể cần cắt các núm ở tỷ lệ 99% hoặc 101%, tùy thuộc vào máy của bạn.

Cập nhật Cuối cùng (hay *có phải vậy không***?): Đã làm một Giá đỡ rộng hơn để phù hợp với Steam Deck, và cập nhật Chốt có ren. Để có một khớp chặt hơn, in theo thứ tự tường là Inner/Outer/Infill. Để có khớp chính xác hơn và lỏng lẻo hơn, in theo thứ tự tường là Outer/Inner/Infill. Đã áp dụng một số bọt craft dính 2mm cho chân** và để tạo độ bám trên giá đỡ. Hoạt động như một phép màu. Hãy nhớ rằng, các chốt giữ trên Giá đỡ rộng chỉ cao khoảng 4mm, vì vậy bọt craft 2mm gần như bằng với đỉnh của các chốt. Nó vẫn sẽ giữ Steam Deck của bạn rất tốt.

Cập nhật Cuối cùng: Chốt [Chốt có ren] là một khớp chặt, bạn có thể cần in chốt -1% tỷ lệ chỉ trên X và Y, tùy thuộc vào máy của bạn.

Đã thêm một phiên bản khác của chốt không có ren để loại bỏ nhu cầu về các núm như một tùy chọn cho một khớp phẳng.

Tôi đã làm lại các ren trên chốt ren và núm, các bản in đã thành công, các bộ phận có ren đang in hoàn hảo trên máy X1C của tôi. In các núm với tỷ lệ +/– 1% chỉ cho X và Y để làm cho ren khít hơn hoặc lỏng hơn, tùy thuộc vào máy của bạn và sở thích.

Phản hồi từ đối tượng thử nghiệm đã khuyên tôi sửa đổi phần Giá đỡ, vì vậy tôi đã làm cho các núm giữ mỏng hơn và ngắn hơn trong phiên bản 02 v1.1. Đối tượng thử nghiệm bày tỏ sự hài lòng với những thay đổi này.

Tất cả các mô hình đều ở hướng in tối ưu. Cần hai núm. Bạn sẽ cần hỗ trợ tối thiểu cho 01 và 02. 4 lớp tường ở 0.2mm LH và 25% Cubic sẽ ổn, nhưng kết quả của bạn có thể khác.
