Kẹp với ren NPT 3/4" cho bộ chuyển đổi Loc-Line

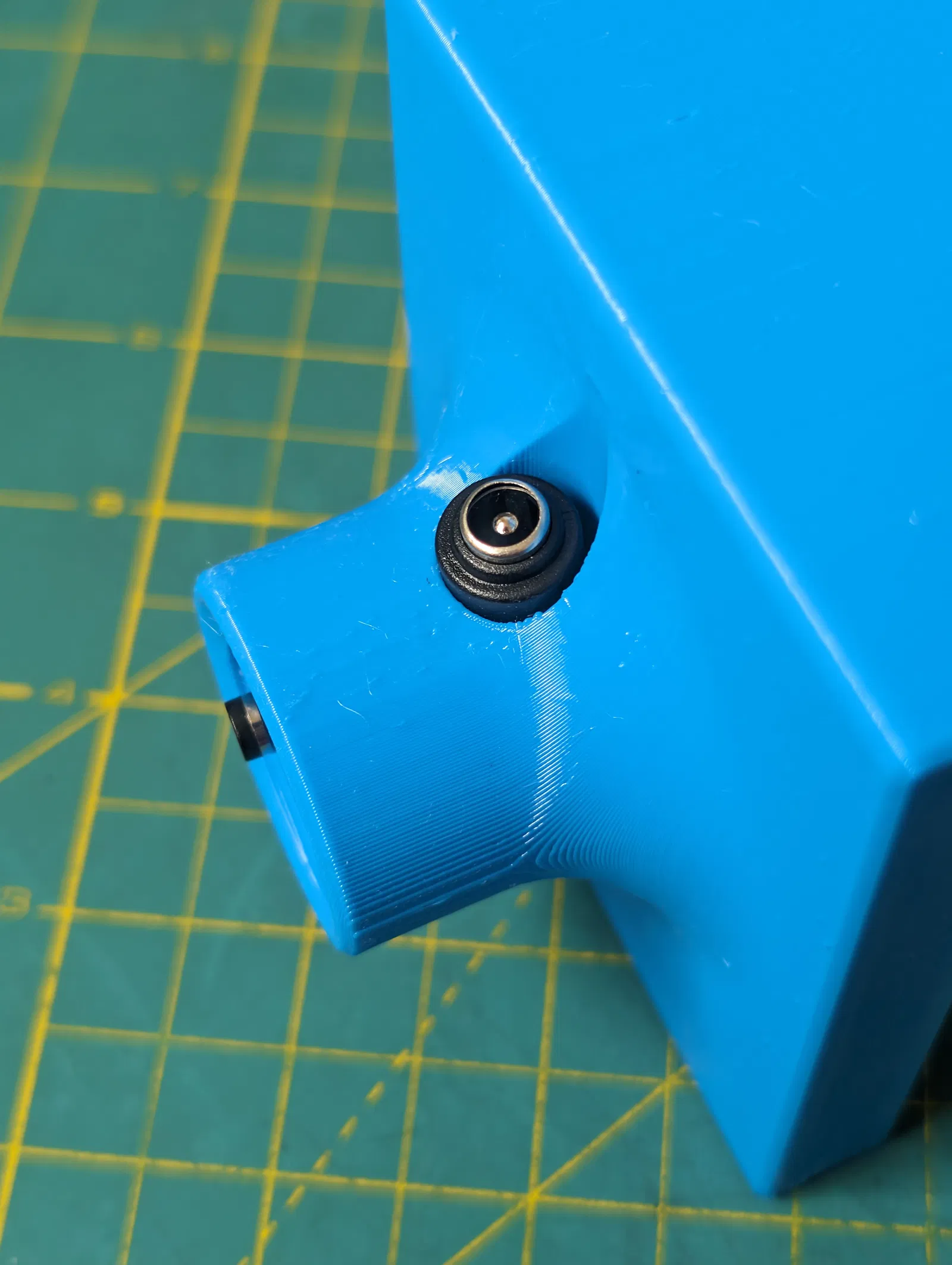

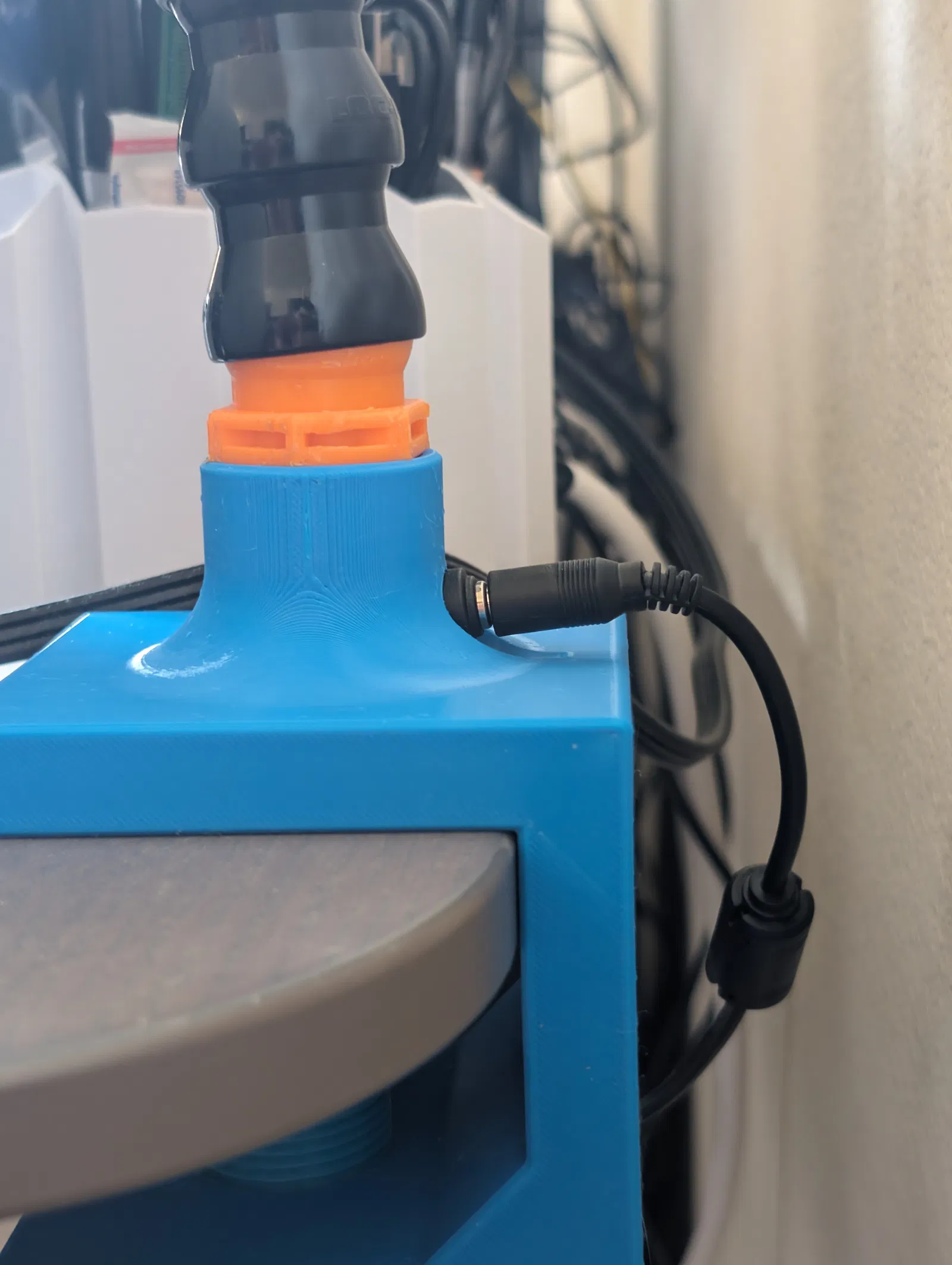

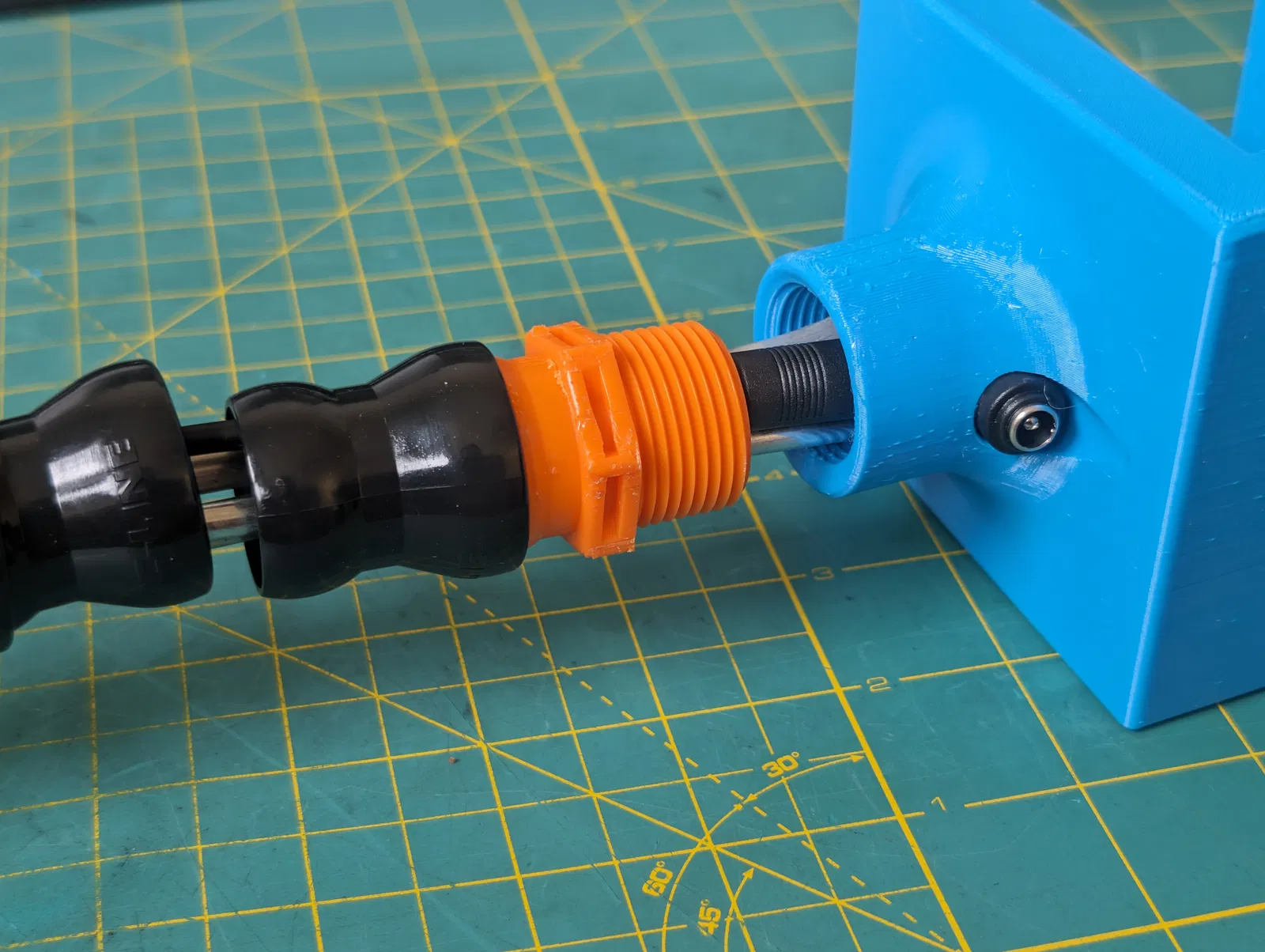

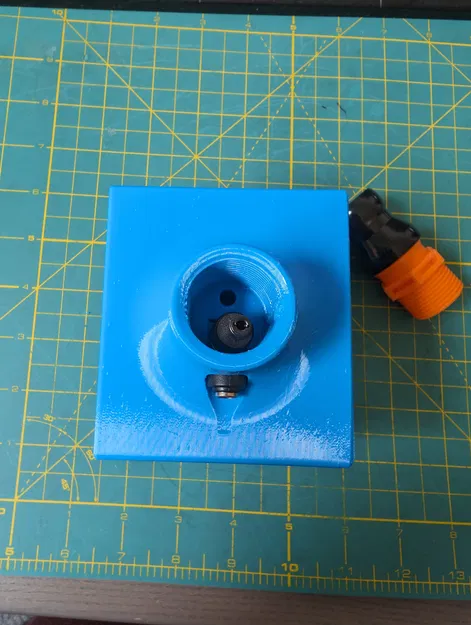

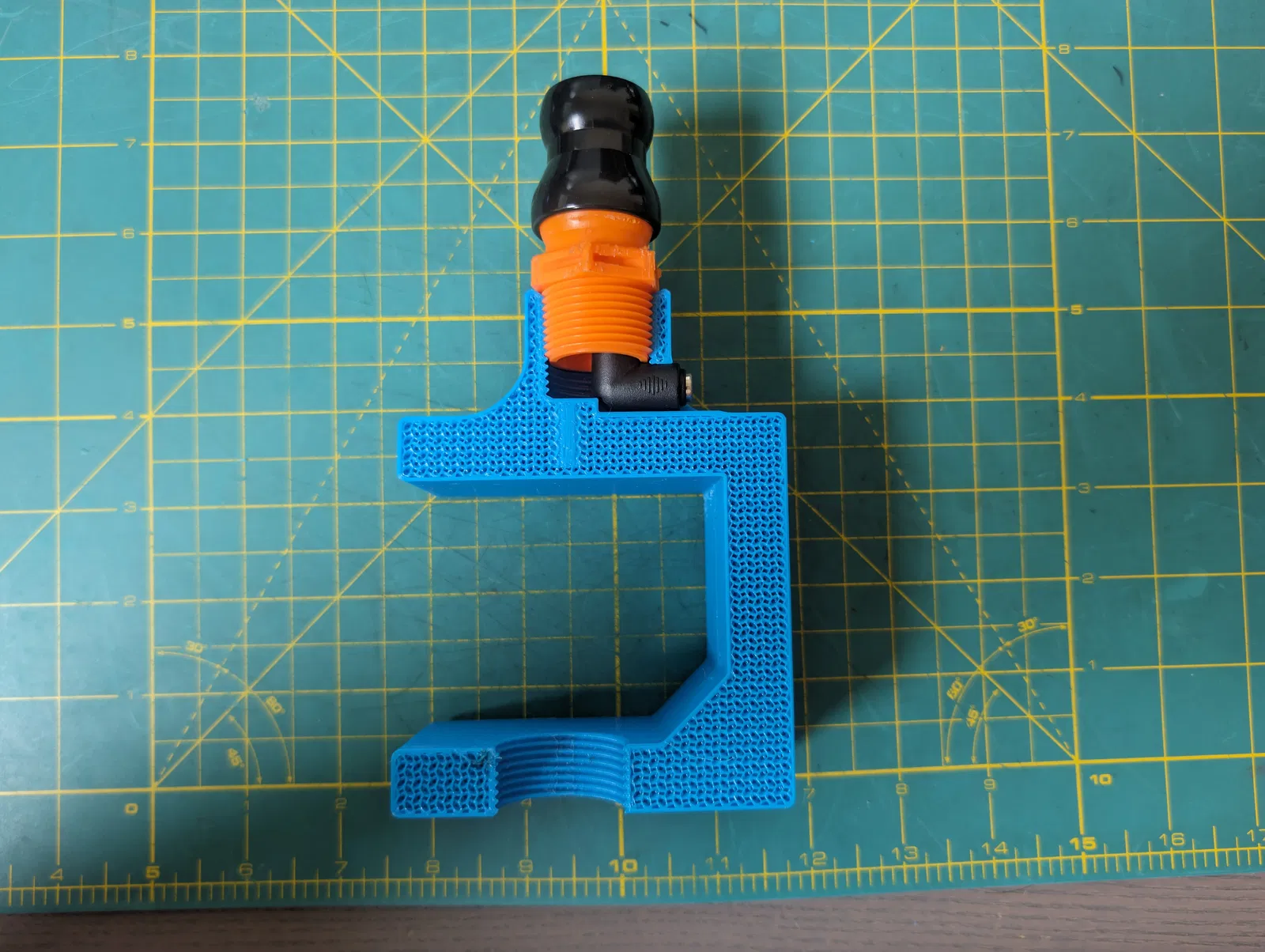

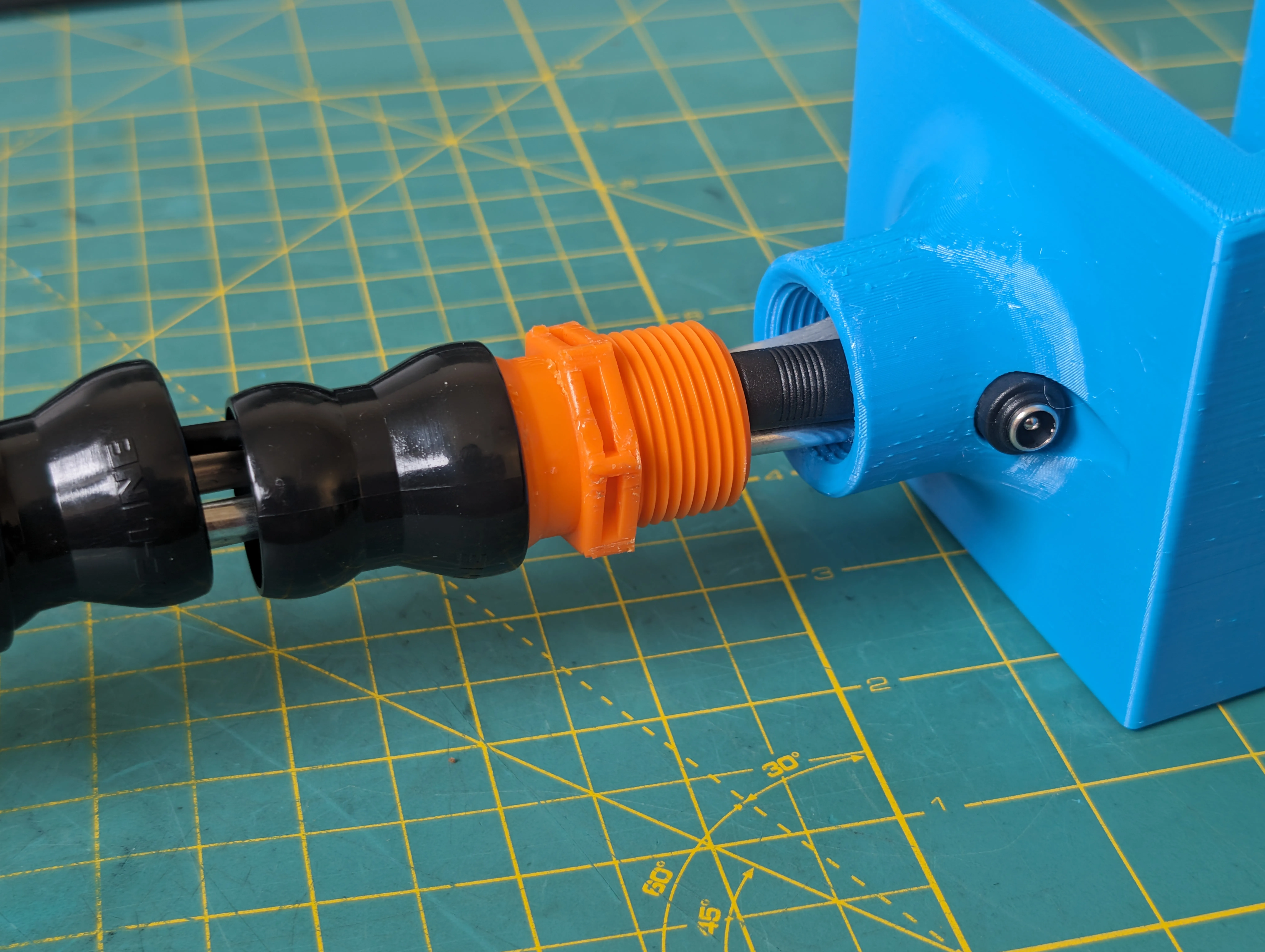

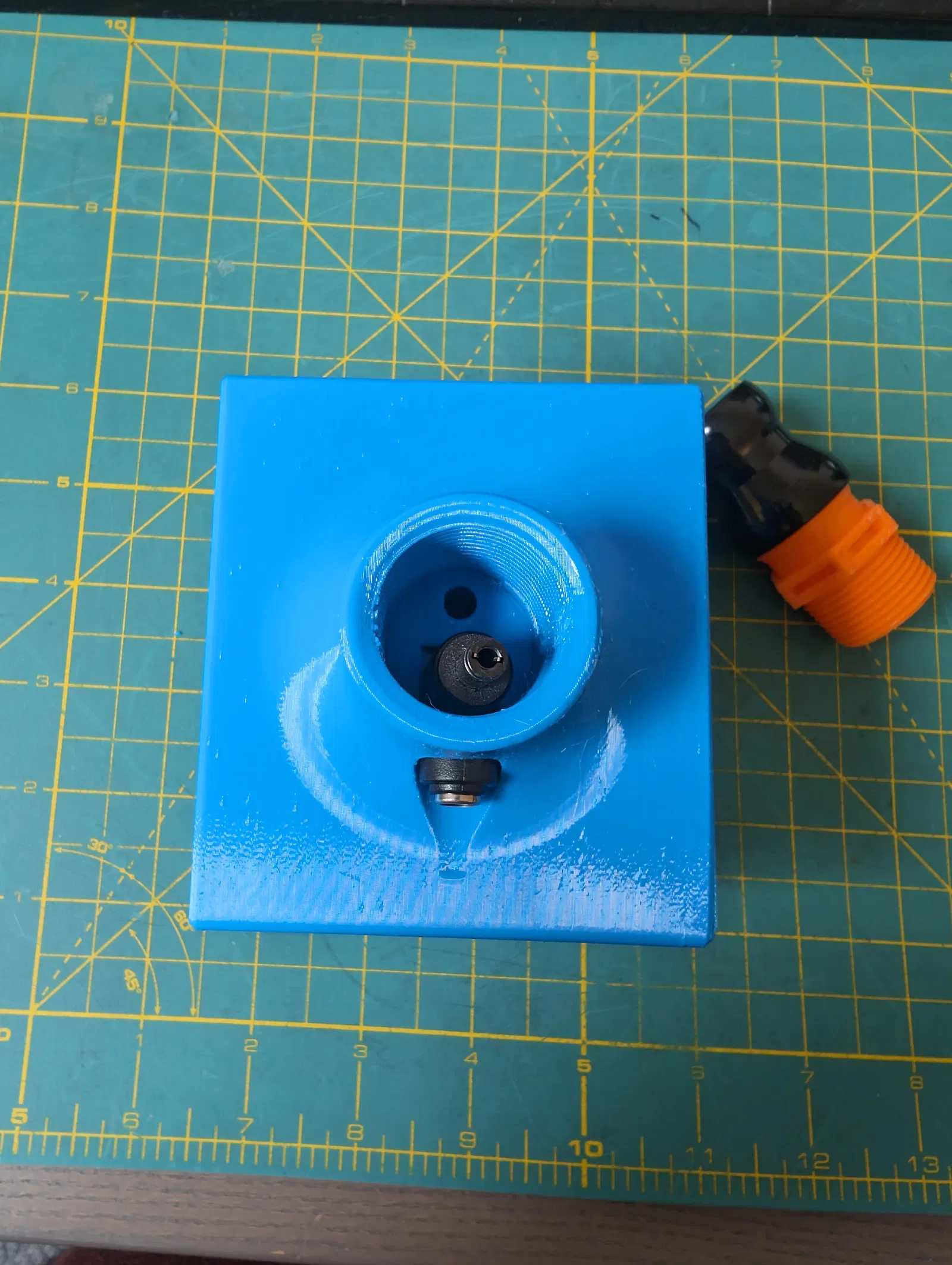

Đã remix phần clamp để có ren cái NTP 3/4" để tôi có thể sử dụng với chân đế NTP Loc-Line. Sử dụng bộ chuyển đổi 90 độ này từ Amazon và nó vừa khít vào lỗ. https://www.amazon.com/gp/product/B07MJG6NR9/ Để lắp ráp, tôi khuyên bạn nên tách 1-2 đoạn Loc-Line của bạn sau chân đế có ren. Chạy dây và khung qua và thực hiện kết nối. Sau đó, vặn vào chân đế, chỉ cần xoay phần nhỏ của Loc-Line. Khi các ren cái 3/4 đã vào hết trong chân đế, thì thực hiện kết nối. Bằng cách này, bạn không cần phải xoay toàn bộ chiều dài của Loc-Line và làm dây bị rối bên trong. Đây là hình ảnh tham khảo từ một bản in thất bại: Tôi cũng đã sử dụng một tấm bìa gỗ cork có keo để tăng độ bám cho bàn của tôi. Tôi đã sử dụng điều này để lắp ráp Đèn Bàn làm việc của Adam Savage: ### Hướng dẫn lắp ráp: Chèn tất cả các dây và thanh khung. Nó sẽ rất chật chội. Cũng tách Loc-Line sao cho chỉ có 1-2 đoạn được kết nối với bộ chuyển đổi cái NTP 3/4. Đảm bảo cũng cắm dây nguồn và kiểm tra để đảm bảo đèn hoạt động. Vặn vào chỉ bộ chuyển đổi cái NTP với một đoạn Loc-Line. Bằng cách này, bạn không cần phải xoay toàn bộ chiều dài và làm mọi thứ bị rối. Bây giờ chỉ cần kết nối đoạn Loc-Line cuối cùng và bạn đã sẵn sàng. Nguồn trong Onshape ở đây: https://cad.onshape.com/documents/b81a374d9e24a3182e1658d4/w/f386df9a7f0c782b09d27337/e/4e97f66cb23088093a553af8?renderMode=0&uiState=65ae89700c1746199f8e759f
