Projector LED 100W chạy bằng pin Ryobi One+

Lien đến video giải thích và lắp ráp của chúng tôi: https://lfp.yt/yt100wcob

Xin chào tất cả mọi người,

Chúng tôi rất vui và tự hào giới thiệu dự án 100% tự làm của mình.

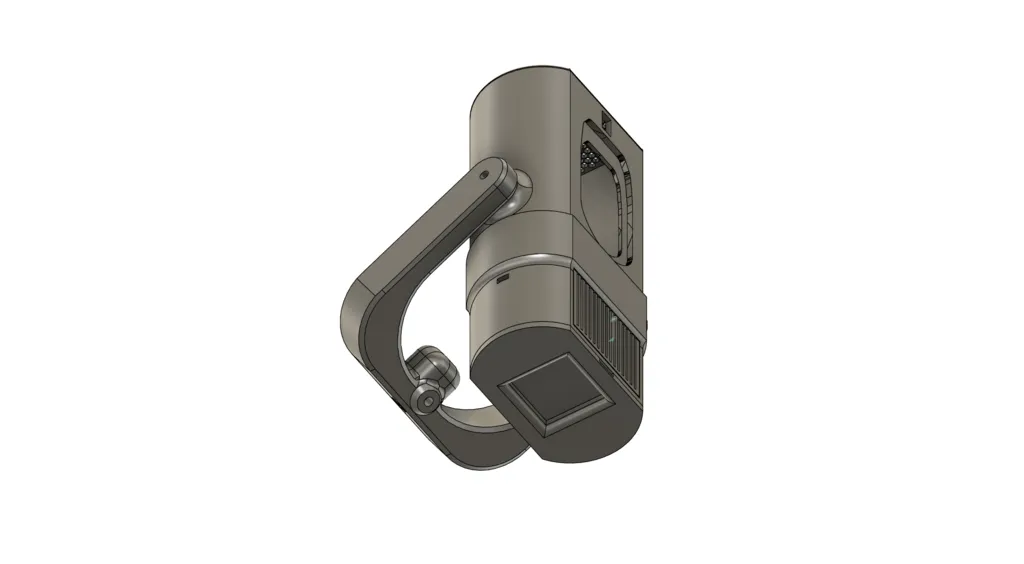

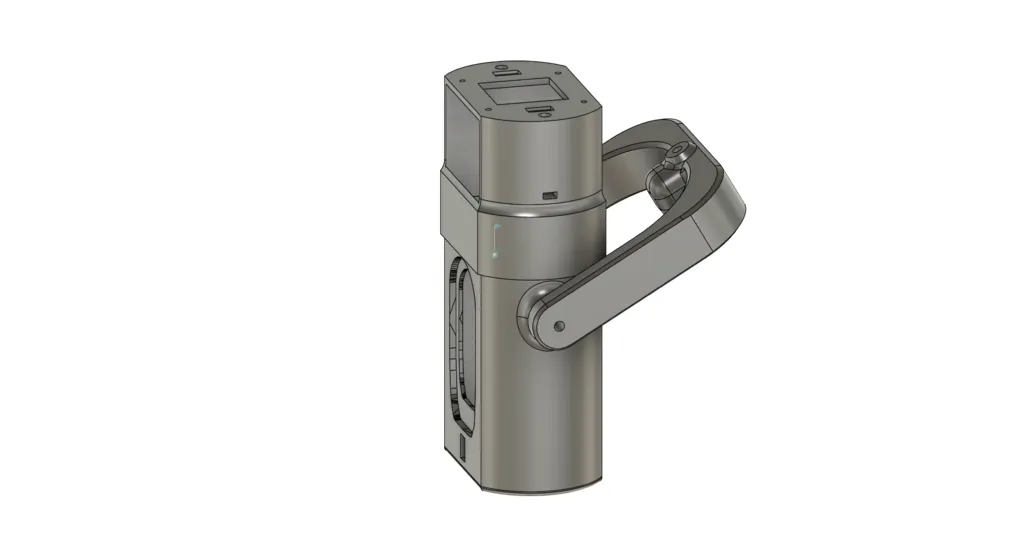

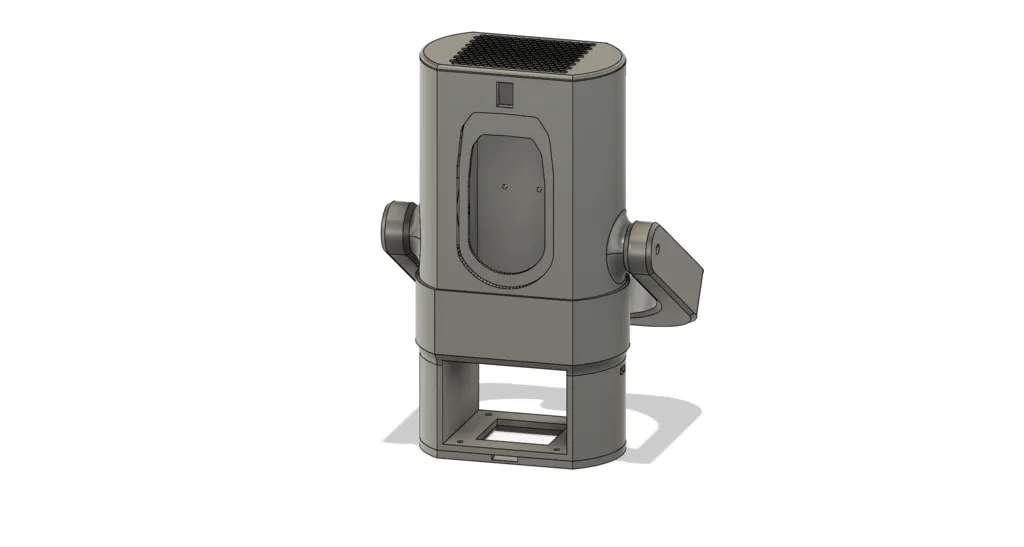

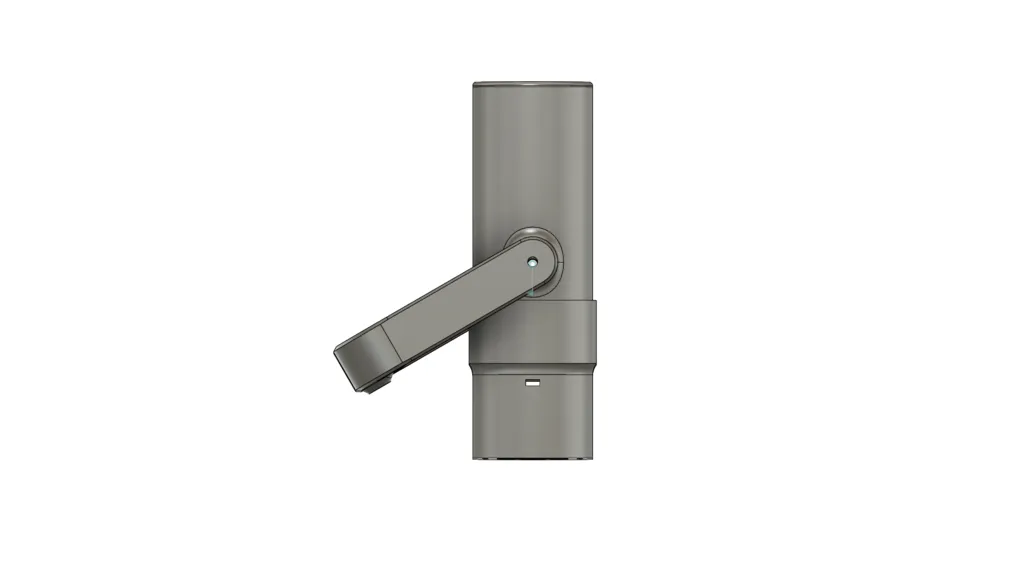

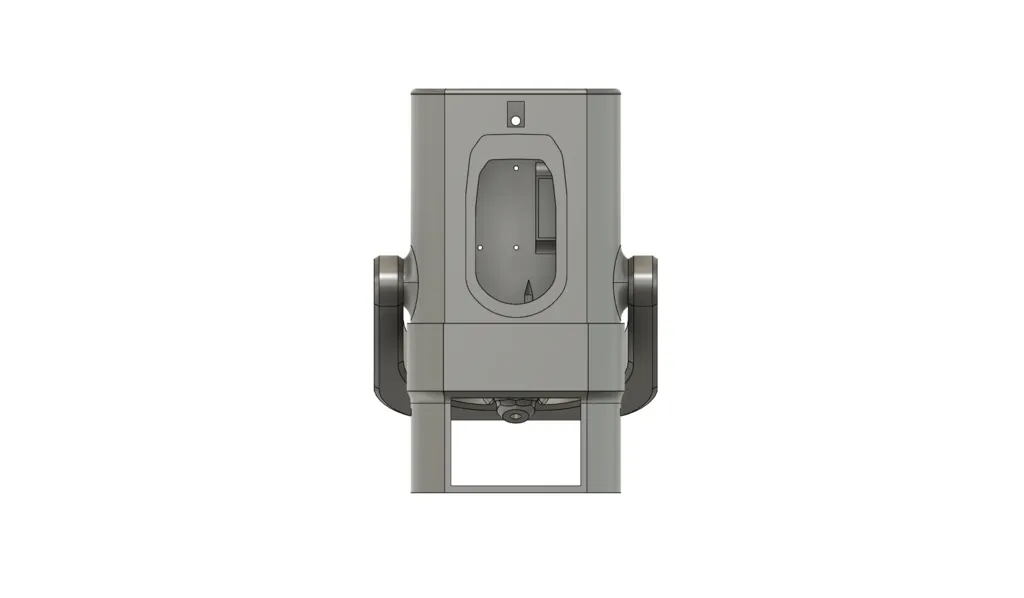

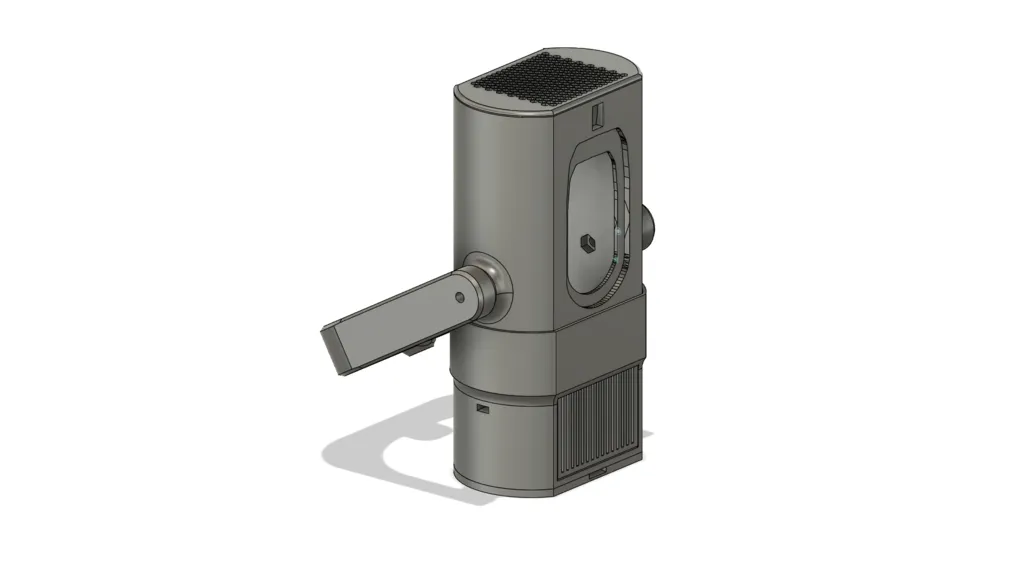

Đây là một máy chiếu LED COB 100W được cung cấp bởi một pin 9 Ah Ryobi One+.

Chúng tôi dự định sử dụng nó cho mục đích chuyên nghiệp.

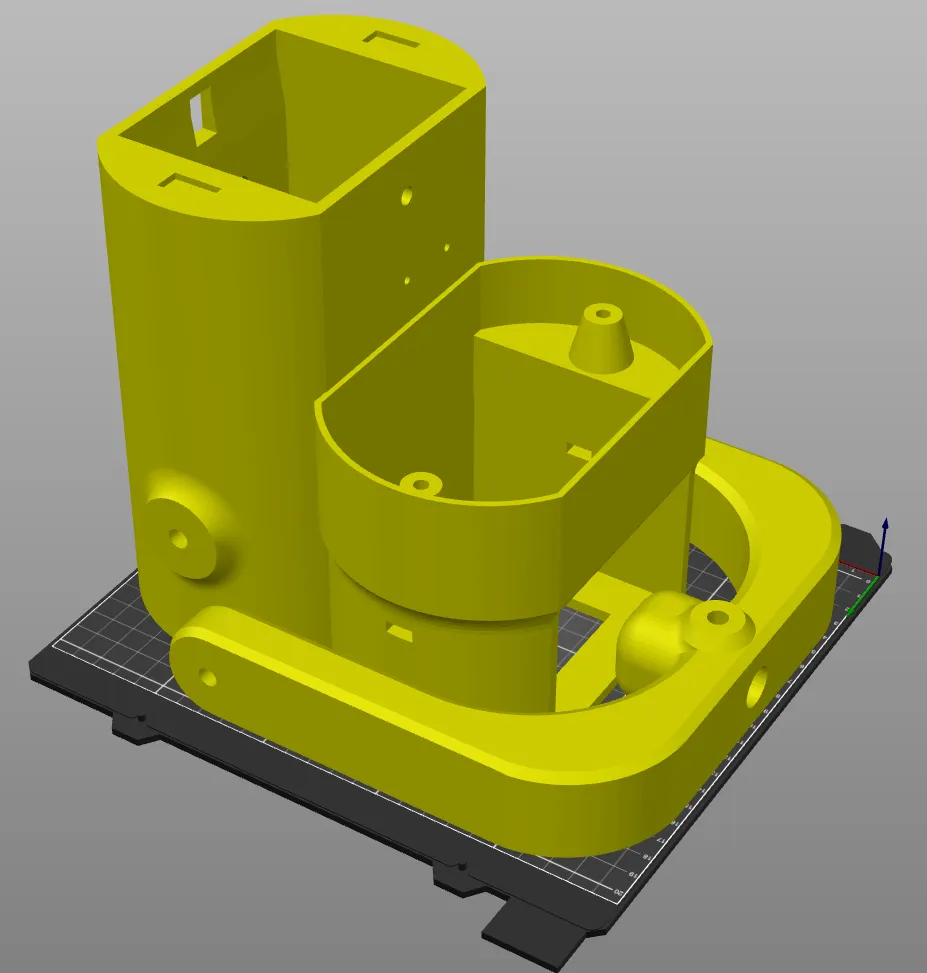

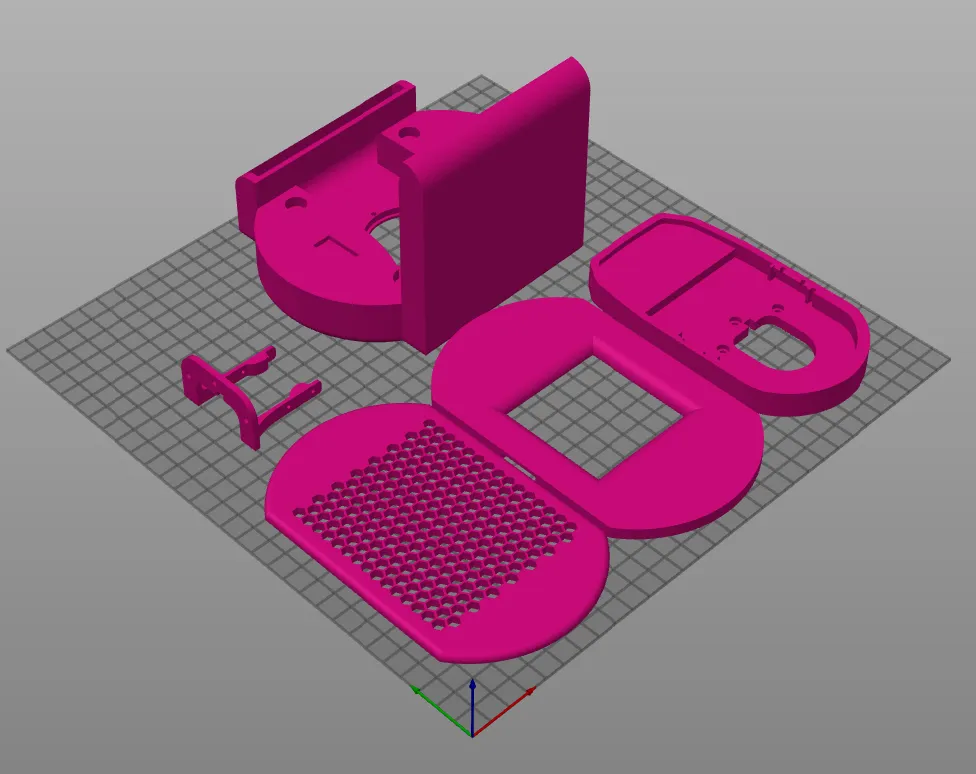

Các bản in không được định hướng, nhưng chúng đã được thiết kế để hạn chế việc overhang và bridging cf. hình ảnh lắp đặt trên bàn.

! Nắp kính 60° là một nguyên mẫu !

Tìm tất cả hướng dẫn lắp ráp trong các video của chúng tôi trên kênh YouTube.

Danh sách vật liệu:

10 x Nam châm: https://www.amazon.fr/gp/product/B077L1RPRM/ref=as_li_ss_tl?ie=UTF8&psc=1&linkCode=sl1&tag=lfpoulain-21&linkId=f03de4dd7a07b8e79793fd984755a4ef&language=fr_FR

1 x Bộ chuyển đổi 18V sang 31V: https://www.amazon.fr/gp/product/B077L1RPRM/ref=as_li_ss_tl?ie=UTF8&psc=1&linkCode=sl1&tag=lfpoulain-21&linkId=f03de4dd7a07b8e79793fd984755a4ef&language=fr_FR

1 x Bộ chuyển đổi 18V sang 12V: https://www.amazon.fr/gp/product/B077L1RPRM/ref=as_li_ss_tl?ie=UTF8&psc=1&linkCode=sl1&tag=lfpoulain-21&linkId=f03de4dd7a07b8e79793fd984755a4ef&language=fr_FR

1 x 10k Potentiomètre : https://www.amazon.fr/gp/product/B077L1RPRM/ref=as_li_ss_tl?ie=UTF8&psc=1&linkCode=sl1&tag=lfpoulain-21&linkId=f03de4dd7a07b8e79793fd984755a4ef&language=fr_FR

1 x Vis Main M8x25 : https://www.amazon.fr/gp/product/B077L1RPRM/ref=as_li_ss_tl?ie=UTF8&psc=1&linkCode=sl1&tag=lfpoulain-21&linkId=f03de4dd7a07b8e79793fd984755a4ef&language=fr_FR

4 x Vis + boulon M3 : https://www.amazon.fr/gp/product/B077L1RPRM/ref=as_li_ss_tl?ie=UTF8&psc=1&linkCode=sl1&tag=lfpoulain-21&linkId=f03de4dd7a07b8e79793fd984755a4ef&language=fr_FR

2 x Vis Levier M8x70 : https://www.amazon.fr/gp/product/B077L1RPRM/ref=as_li_ss_tl?ie=UTF8&psc=1&linkCode=sl1&tag=lfpoulain-21&linkId=f03de4dd7a07b8e79793fd984755a4ef&language=fr_FR

2 x Vis M5x80 mm

3 x Ecrou M8 : https://www.amazon.fr/gp/product/B077L1RPRM/ref=as_li_ss_tl?ie=UTF8&psc=1&linkCode=sl1&tag=lfpoulain-21&linkId=f03de4dd7a07b8e79793fd984755a4ef&language=fr_FR

1 x Led 100W Bas IRC : https://www.amazon.fr/gp/product/B077L1RPRM/ref=as_li_ss_tl?ie=UTF8&psc=1&linkCode=sl1&tag=lfpoulain-21&linkId=f03de4dd7a07b8e79793fd984755a4ef&language=fr_FR

Hoặc

1 x Led 100W Cao IRC : https://lfp.yt/cobyuji

1 x Ống kính 60° : https://www.amazon.fr/gp/product/B077L1RPRM/ref=as_li_ss_tl?ie=UTF8&psc=1&linkCode=sl1&tag=lfpoulain-21&linkId=f03de4dd7a07b8e79793fd984755a4ef&language=fr_FR

1 x Quạt : https://www.amazon.fr/gp/product/B077L1RPRM/ref=as_li_ss_tl?ie=UTF8&psc=1&linkCode=sl1&tag=lfpoulain-21&linkId=f03de4dd7a07b8e79793fd984755a4ef&language=fr_FR

1 x Tản nhiệt : https://www.amazon.fr/gp/product/B077L1RPRM/ref=as_li_ss_tl?ie=UTF8&psc=1&linkCode=sl1&tag=lfpoulain-21&linkId=f03de4dd7a07b8e79793fd984755a4ef&language=fr_FR

1 x Keo nhiệt : https://www.amazon.fr/gp/product/B077L1RPRM/ref=as_li_ss_tl?ie=UTF8&psc=1&linkCode=sl1&tag=lfpoulain-21&linkId=f03de4dd7a07b8e79793fd984755a4ef&language=fr_FR

1 x cáp silicone mềm: https://www.amazon.fr/gp/product/B077L1RPRM/ref=as_li_ss_tl?ie=UTF8&psc=1&linkCode=sl1&tag=lfpoulain-21&linkId=f03de4dd7a07b8e79793fd984755a4ef&language=fr_FR

1 x AeroGel: https://www.amazon.fr/gp/product/B077L1RPRM/ref=as_li_ss_tl?ie=UTF8&psc=1&linkCode=sl1&tag=lfpoulain-21&linkId=f03de4dd7a07b8e79793fd984755a4ef&language=fr_FR

1 x Công tắc: https://www.amazon.fr/gp/product/B077L1RPRM/ref=as_li_ss_tl?ie=UTF8&psc=1&linkCode=sl1&tag=lfpoulain-21&linkId=f03de4dd7a07b8e79793fd984755a4ef&language=fr_FR

Liên kết đến video giải thích và lắp ráp của chúng tôi: https://lfp.yt/yt100wcob

Chúng tôi rất vui và tự hào khi trình bày dự án 100% tự làm của mình cho bạn.

Đây là một máy chiếu LED COB 100W được cấp nguồn bởi pin Ryobi One+ 9 Ah.

Chúng tôi dự định sử dụng nó cho mục đích chuyên nghiệp.

Các bản in không được định hướng, nhưng chúng đã được thiết kế để hạn chế sự thò ra và cầu nối cf. hình ảnh.

! Nắp 60° là một nguyên mẫu !

Tìm tất cả hướng dẫn lắp ráp trong các video của chúng tôi trên kênh YouTube.

BOM:

10 x Nam châm Neodyme 20X10X2 mm

1 x Bộ chuyển đổi 18V đến 31V

1 x Bộ chuyển đổi 18V đến 12V

1 x Biến trở 10k

1 x Đinh vít tay M8x25

4 x Đinh vít M3 + đai ốc

2 x Đinh vít tay M8x70

2 x Đinh vít M5x80

3 x Đai ốc M8

1 x LED 100W CRI thấp

Hoặc

1 x LED 100W CRI cao: https://lfp.yt/cobyuji

1 x Thấu kính LED 60°

1 x Quạt Noctua 92mm

1 x Bộ tản nhiệt thụ động Intel

1 x Keo tản nhiệt

1 x Miếng đệm AeroGel

1 x Công tắc I/O
