Giá đỡ đèn studio gắn trên giá vẽ

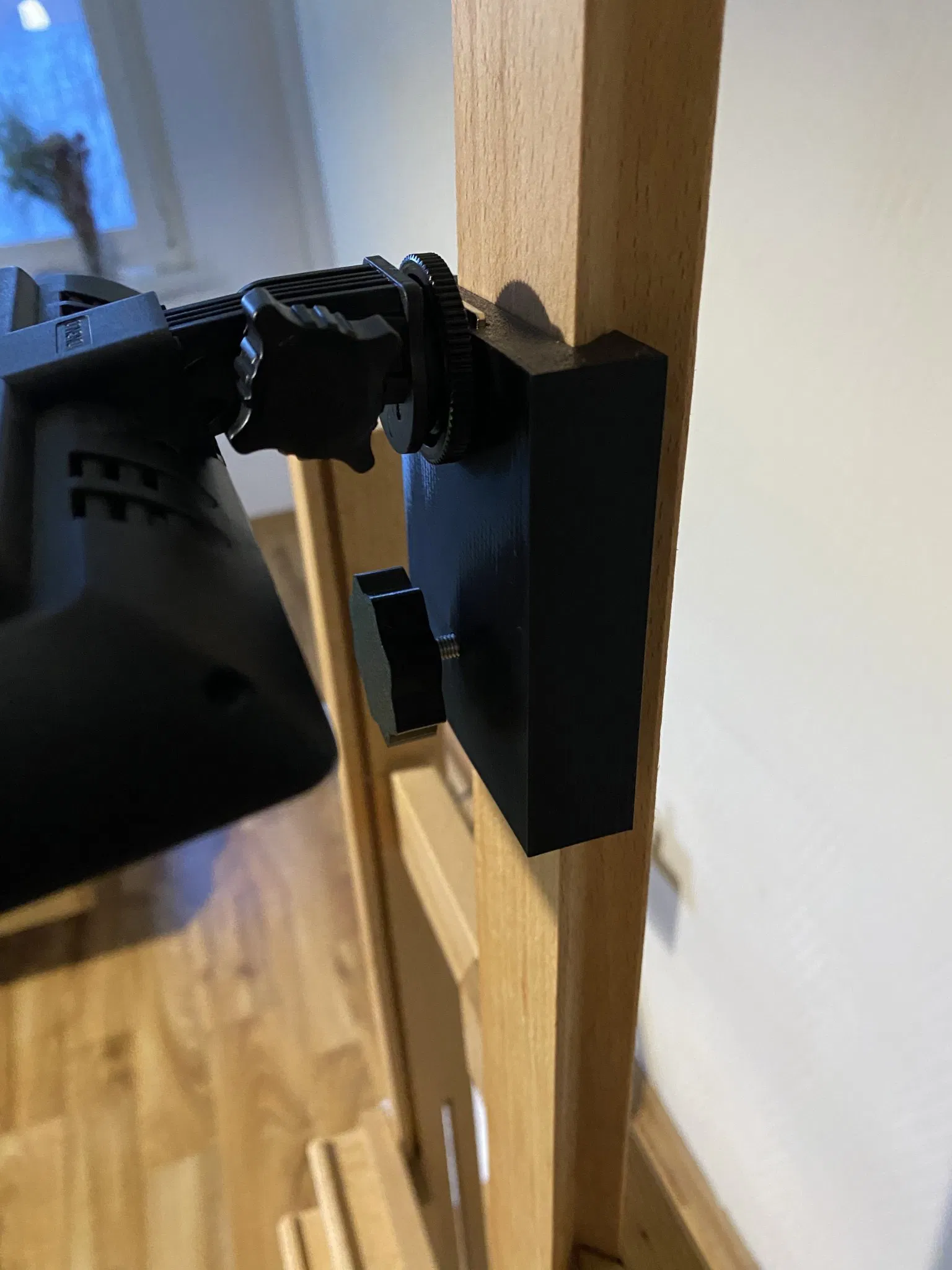

Cách dễ dàng để gắn một đèn studio (hoặc bất cứ thứ gì sử dụng gắn hotshoe) vào một giá vẽ.

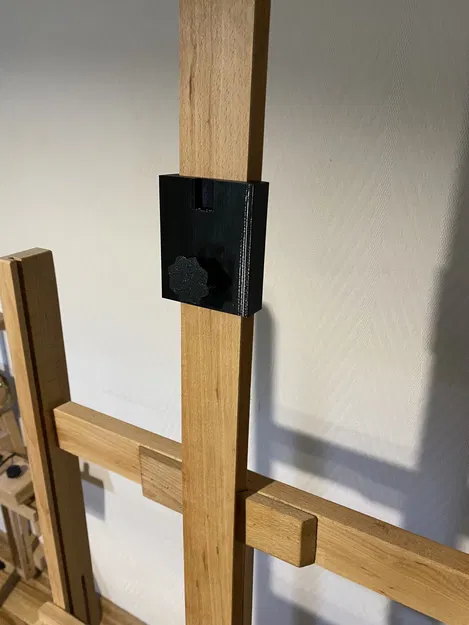

Nên phù hợp với hầu hết các giá vẽ thường thấy (độ rộng 4-5.5cm) và có thể trượt lên và xuống đến chiều cao chỉ định và được giữ chặt bằng một núm.

Phần cứng cần thiết: đai ốc và bu lông M5 (ít nhất 1.5cm chiều dài)

Lắp ráp:

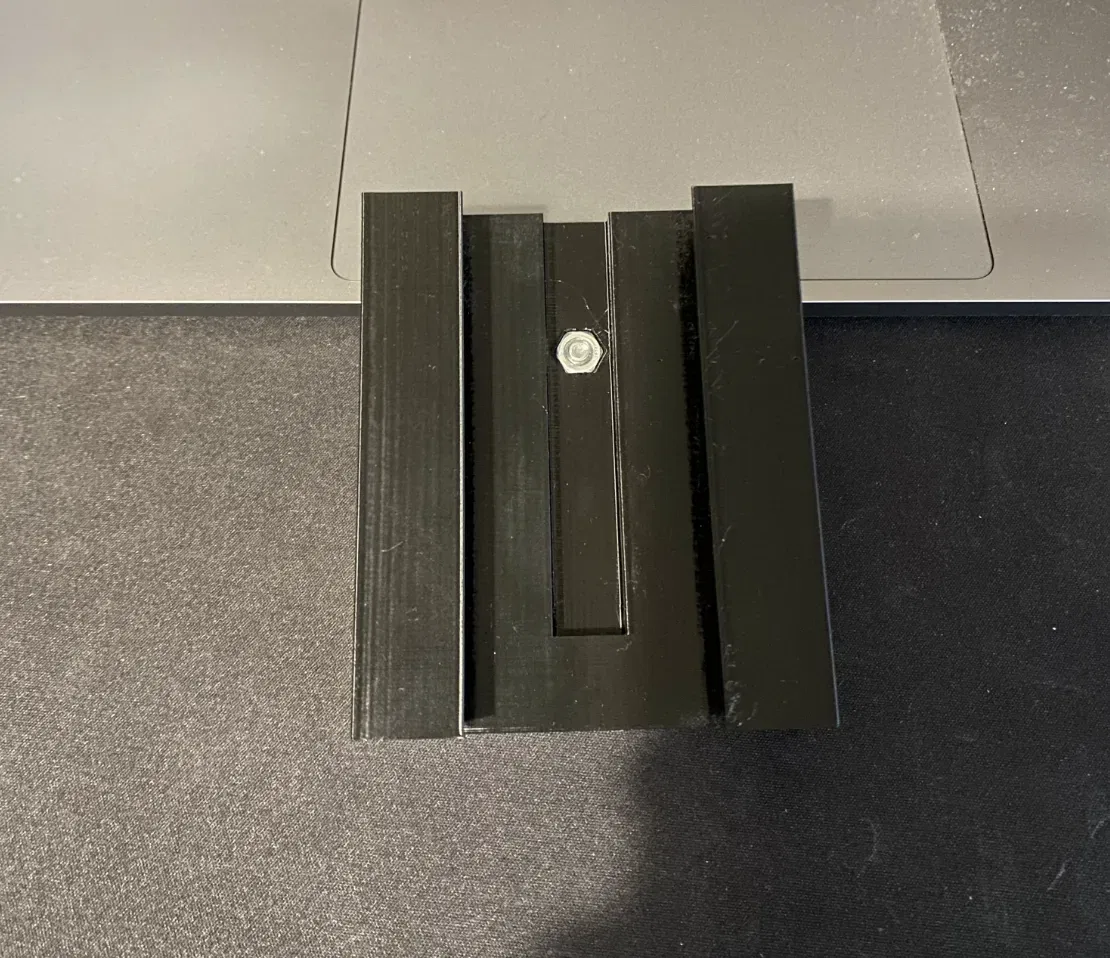

In “thân đèn giá vẽ” và chèn một đai ốc vào một lỗ lõm ở phía sau, bạn có thể dán nó vào nếu quá lỏng hoặc sử dụng bu lông từ phía bên kia để kéo nó vào vị trí.

In “đệm đèn giá vẽ” và trượt vào phía sau (nó sẽ che một đai ốc mà bạn đã chèn ở bước trước), bạn có thể dán nó vào một lỗ ở dưới cùng để giữ nó không bị trượt ra nhưng đừng dán toàn bộ - nó cần phải linh hoạt khi bạn vặn bu lông vào. Bước này là tùy chọn nếu bạn không quan tâm rằng bu lông có thể làm hỏng giá vẽ của bạn.

In “núm đèn giá vẽ” và dán nó lên trên bu lông của bạn.

Cài đặt in: PETG, 15% độ đặc, chiều cao lớp 0.2, không hỗ trợ, in thân theo chiều dọc (lỗ gắn hotshoe ở phía dưới)

Các dự án Fusion360 đính kèm nếu bạn cần điều chỉnh một số kích thước, những kích thước quan trọng nhất được lưu trữ trong tham số dự án.
