Giá đỡ cho photodiode Hamamatsu C10508-01 với lỗ thông Voronoi

Đây là một giá đỡ được thiết kế cho module Photodiode (APD) Avalanche C10508-01 của Hamamatsu. Mục đích của giá đỡ là hai chiều: 1) để cho phép tích hợp module APD vào các thiết lập quang cơ; và 2) để cung cấp một lớp bảo vệ cho điện tử của thiết bị nhằm giúp ngăn ngừa sự phóng tĩnh điện có thể làm hỏng thiết bị.

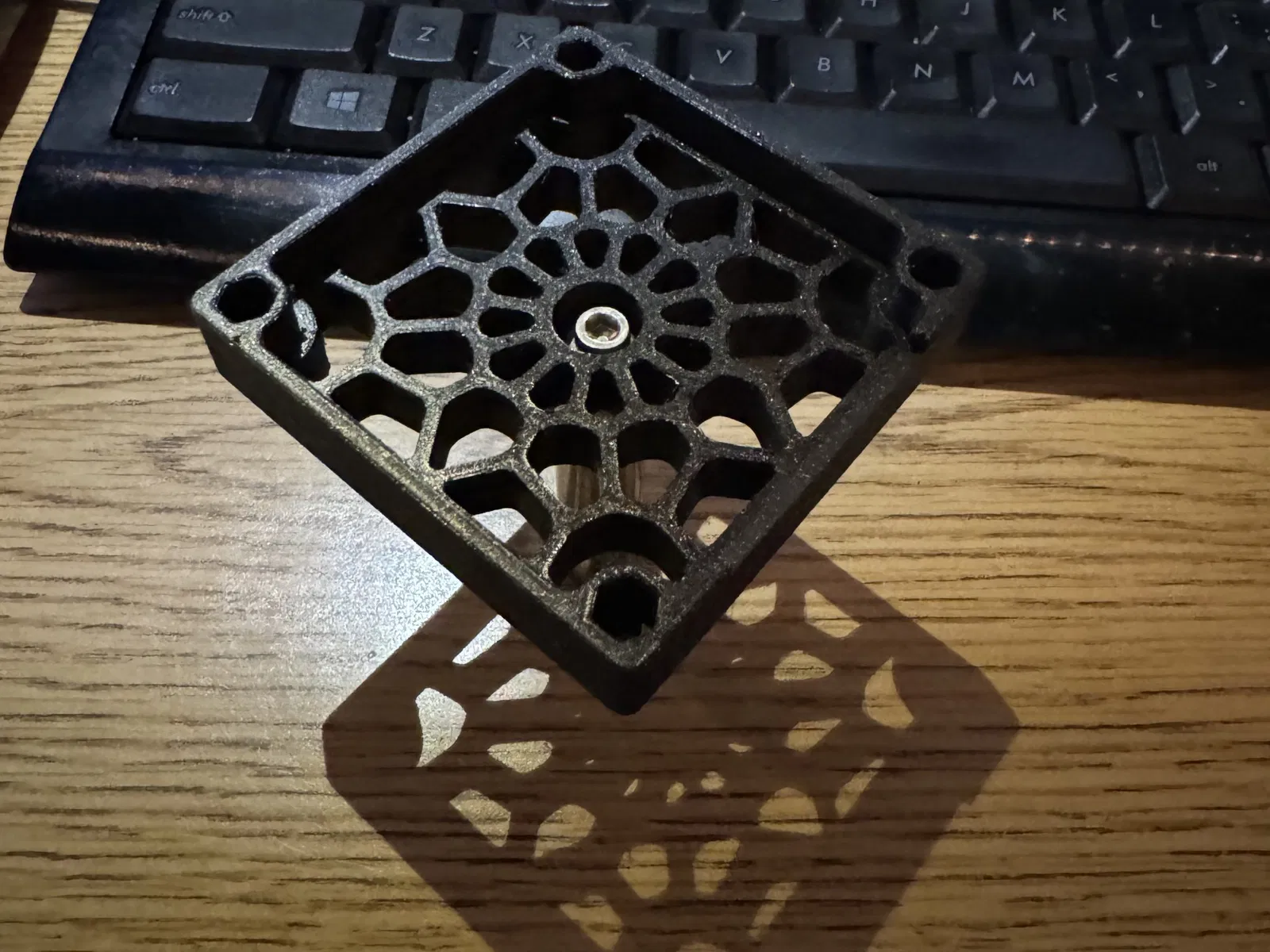

Giá đỡ cũng có các lỗ thông gió theo mẫu Voronoi ở mặt dưới, nhằm tiết kiệm vật liệu và ngăn ngừa quá nhiệt cho APD.

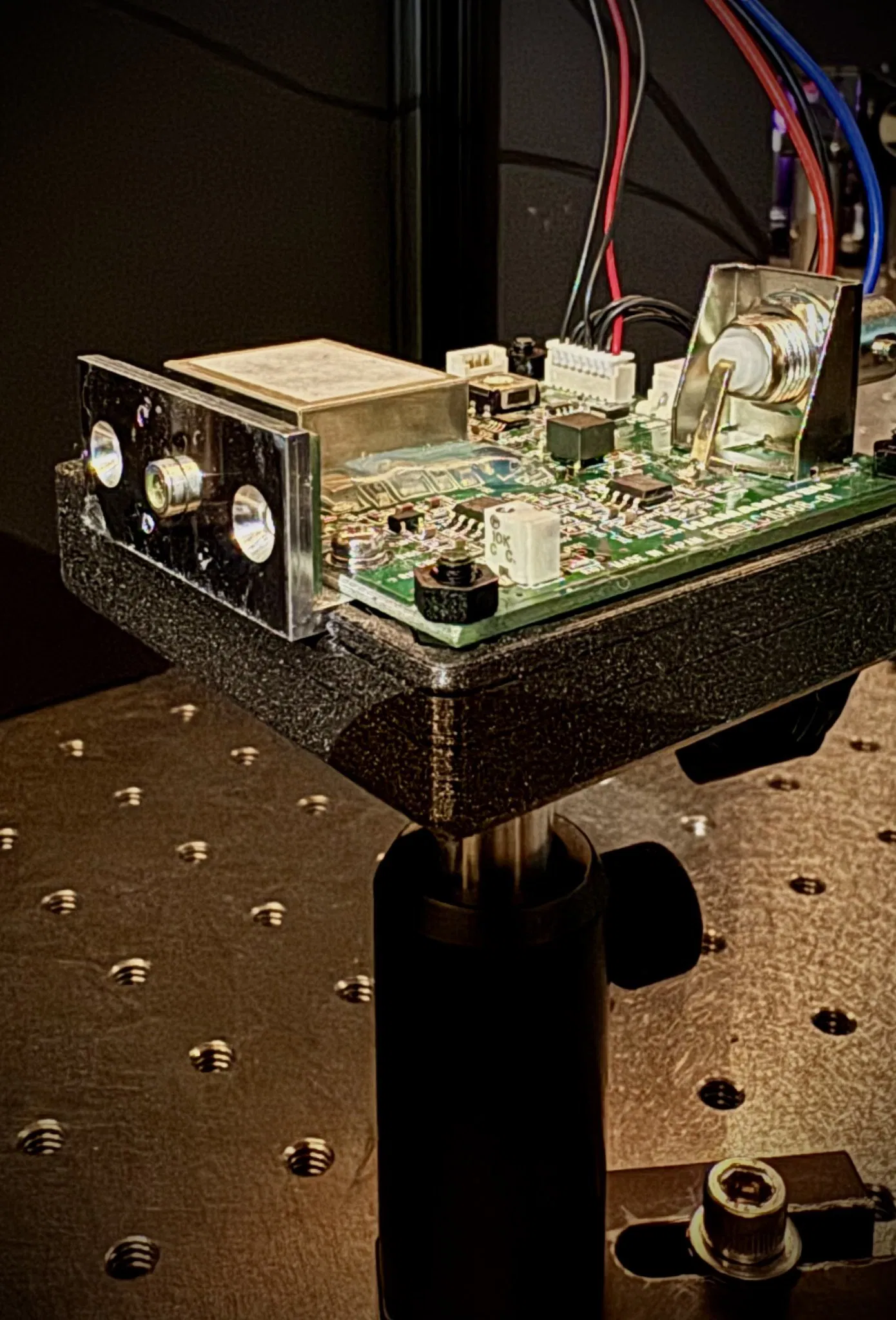

Gắn Kết Quang Cơ: Giá đỡ bao gồm một lỗ trung tâm phù hợp cho các bu lông M6 hoặc 1/4-20 (hoặc, với một vòng đệm, bu lông M4 hoặc #8-32). Điều này cho phép gắn kết dễ dàng vào phần cứng quang cơ hoặc bàn quang học, tạo điều kiện cho việc bao gồm module APD trong các thí nghiệm quang học khác nhau.

Gắn Kết Giá Đỡ: Giá đỡ được gắn vào module APD bằng các chốt M3 với các chân 6 cạnh dài 5 mm, như thế này. Thiết kế bao gồm các ổ cắm khít cho các chân 6 cạnh của các chốt, đảm bảo kết nối an toàn cũng như dễ dàng tháo rời trong khi vẫn giữ các chốt kết nối với APD. Phần vít của mỗi chốt đi qua bảng mạch APD, và một đai ốc M3 được sử dụng để giữ nó ở vị trí.

Lắp Ráp:

1. Trượt các chân 6 cạnh dài 5 mm của các chốt M3 vào các ổ cắm ở góc trên giá đỡ. Điều này đảm bảo các chân 6 cạnh được căn chỉnh với giá đỡ khi chúng được gắn vào APD.
2. Đặt APD lên giá đỡ, cho các bu lông có ren của các chốt đi qua các lỗ trên bảng mạch APD.
3. Vặn chặt các đai ốc M3 lên các bu lông có ren của các chốt.
4. Để gắn giá đỡ vào các thành phần quang cơ, truy cập lỗ bu lông trung tâm bằng cách trượt APD với các chốt đã gắn ra khỏi giá đỡ.
