Sạc USB-C 65W tương thích với DUAL Ryobi 18v

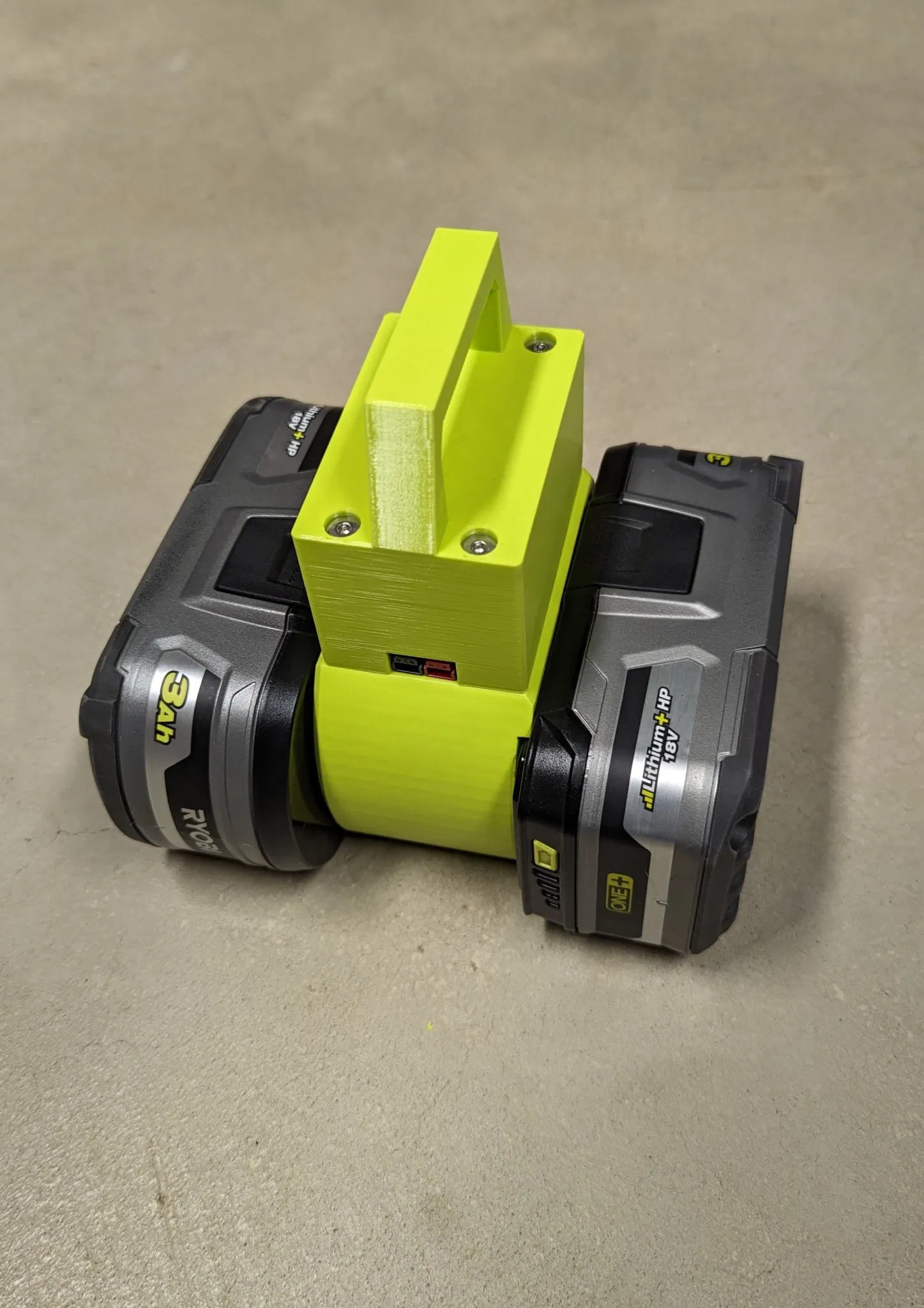

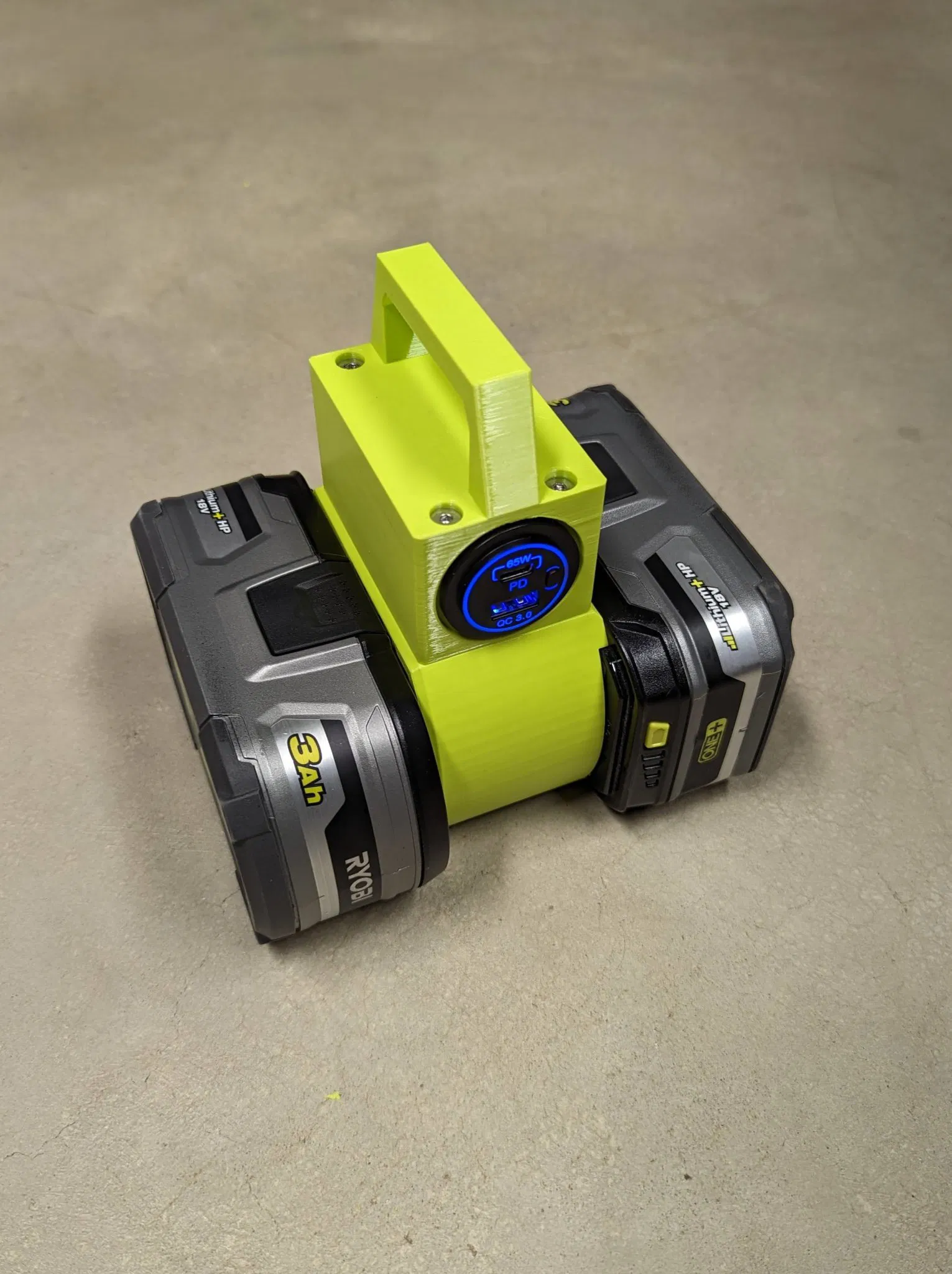

Cập nhật 05/22/2025 LƯU Ý: Có một phiên bản khác của bộ chuyển đổi này, trước khi bạn in, hãy kiểm tra… https://www.f3d.vn/3d-model/124990-sac-usb-c-65w-tuong-thich-voi-pin-ryobi-18v Bộ chuyển đổi in này cho phép hai (hoặc một) pin Ryobi 18v cung cấp/sạc điện thoại, laptop hoặc thiết bị USB-C/USB khác. Sử dụng pin 4Ah hoặc lớn hơn là được khuyến nghị. Khi sử dụng 2 pin, thời gian chạy tổng cộng sẽ tăng lên, lý tưởng nhất là cả hai pin nên có cùng mức Ah, pin cũng có thể được thay nóng (một lần một) để cung cấp điện không bị gián đoạn cho tải. Cài đặt in được khuyến nghị: - 0.20mm CHẤT LƯỢNG - Prusament PETG (hình ảnh sử dụng OVERTURE PETG Grass Green) - Mật độ lấp đầy 20% - Mẫu lấp đầy Hình khối - 3 Đường viền - Cần hỗ trợ Số lượng 4 của Keystone 209. 1 Cell Leaf Spring Battery Contact Số lượng 2 của 20A 50V Diode Schottky Chặn Số lượng 1 của Connector Anderson Powerpole (tùy chọn, tôi cũng cung cấp các tệp bỏ qua bộ kết nối này) Số lượng 4 của M4-0.7 x 50mm Hex Socket Flat Head Cap Screws là cần thiết Số lượng 1 của USB-C Charger ** Kết nối bằng vít là cần thiết - KHÔNG dán siêu dính các bộ phận này lại với nhau… Chèn Số lượng 4 của Keystone 209. 1 Cell Leaf Spring Battery Contact với dây được hàn ở góc khoảng 45 độ (sử dụng TỐI THIỂU 14 AWG, xem hình ảnh cuối cùng để biết chiều dài, cho phép các kết nối hàn nguội TRƯỚC KHI chèn!!!) Các pin được nối song song với các diode trên dây + (chú ý đến hướng diode được chỉ định bởi vạch) Xem hình ảnh cuối cùng để biết chiều dài dây, và các hình ảnh khác để biết các bước kết nối tiến bộ giúp việc lắp ráp dễ dàng hơn. Lưu ý an toàn: Cổng PowerPole được thiết kế cho đầu ra từ 20 đến 18V từ các pin, điều này có thể được sử dụng để chạy các tải khác, hoặc để kết nối song song với một bộ chuyển đổi USB-C in ấn khác (có thể có thêm 2 pin được lắp đặt trong đó để tăng thời gian sử dụng) Tôi không khuyên bạn kết hợp hơn hai pin, tổng cộng là 4 pin. Cảnh báo: Cổng PowerPole có thể được sử dụng như một đầu vào (12 đến 24V chấp nhận) để cấp nguồn chỉ cho bộ sạc USB-C - NHƯNG CHỈ KHI KHÔNG CÓ PIN NÀO được cắm vào bộ chuyển đổi. Đừng cố gắng sạc pin trong bộ chuyển đổi này, hãy sạc các pin 18v một cách riêng lẻ trong các bộ sạc được phê duyệt. BMS được tích hợp trong tất cả các pin Ryobi 18v sẽ cung cấp một ngắt điện áp thấp an toàn. Việc sử dụng bộ chuyển đổi này là an toàn khi các hướng dẫn này được tuân theo, nhưng bất kỳ việc sử dụng nào cũng đều do bạn tự chịu rủi ro. Đừng để pin không có người trông coi, dưới ánh nắng trực tiếp, hoặc ở bất kỳ đâu gần lửa trại/bếp nấu lửa/mở, lò sưởi, hoặc nước. Nếu bạn cần các tệp STL của các bộ phận này, vui lòng xem: https://www.printables.com/model/1303958 Chưa có máy in 3D? Không sao, đặt hàng đã được in từ… https://jpelectron.etsy.com
