Giá đỡ trưng bày cho bóng pétanque bằng OpenSCAD

Mỗi năm quán rượu địa phương của tôi (The Wheatsheaf, Tattingstone, Vương quốc Anh) tổ chức gây quỹ cho từ thiện. Năm nay chúng tôi đã quyên góp tiền cho tổ chức từ thiện sức khỏe tâm thần địa phương của chúng tôi, Suffolk Mind. Đóng góp của tôi là làm và bán các giá đỡ cho bóng petanque với giá hơi cao, tất cả số tiền thu được đều dành cho tổ chức từ thiện.

Thiết kế cho các giá đỡ bóng này có thể được mua trên Cults - một lần nữa, tất cả số tiền thu được từ doanh số đều dành cho tổ chức từ thiện.

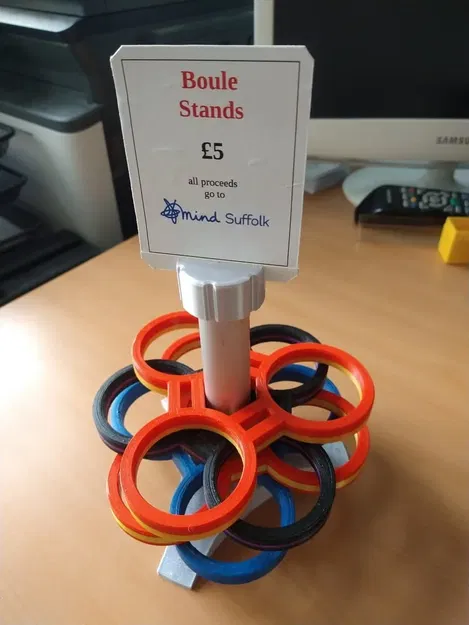

Tôi bắt đầu bằng cách chỉ mang theo một bó giá đỡ bóng và hy vọng rằng mọi người sẽ quan tâm, nhưng cách đây vài ngày chúng tôi đã tổ chức một cuộc thi với các người chơi đến từ khắp vùng, vì vậy tôi quyết định cố gắng nhiều hơn một chút. Kết quả là thiết kế đơn giản này để giữ tối đa 8 giá đỡ, để trưng bày chúng một chút. Bản in của tôi có chút "thô và sẵn sàng" nhưng nó được thiết kế để sử dụng, không phải để trông đẹp!

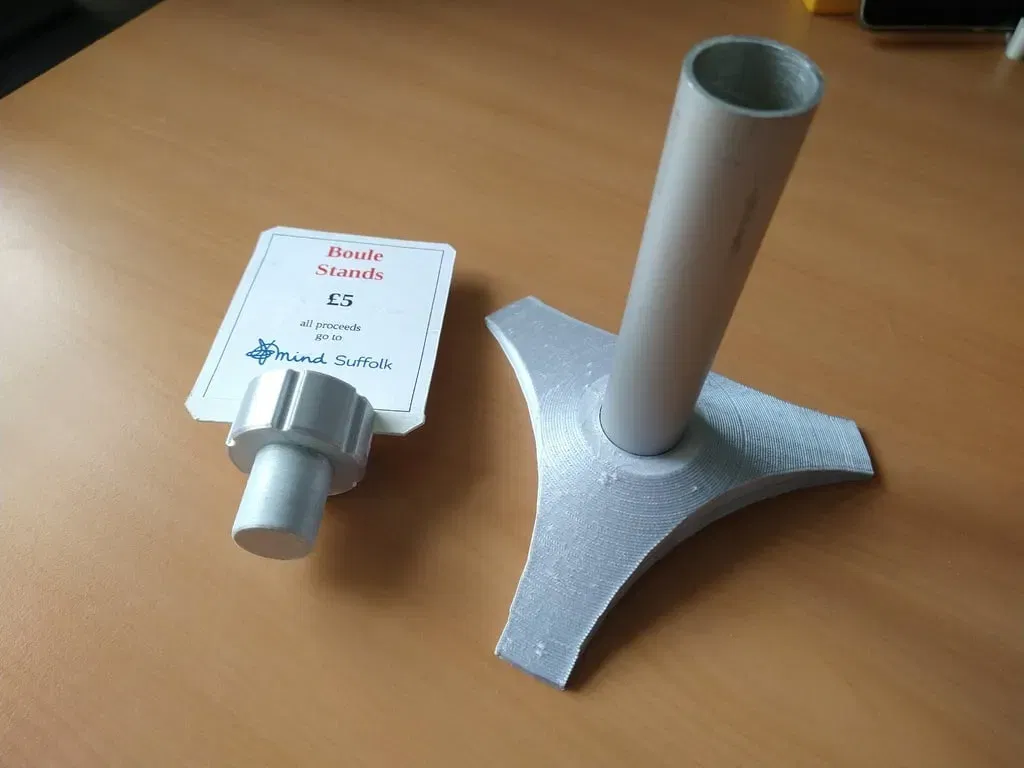

Ống nhôm được sử dụng cho thân chính - nhãn ghi "đường kính 25mm", nhưng thực tế nó là 1 inch (25.4mm) - với độ dày tường là 1.6mm (tôi nghi ngờ thực sự là 1/16"). Đây là loại ống nhôm anodized thường thấy trong các cửa hàng phần cứng. Bất kỳ ống nhựa hoặc kim loại cứng nào cũng có thể được sử dụng, nhưng có thể cần điều chỉnh một chút để làm cho nó hoạt động.

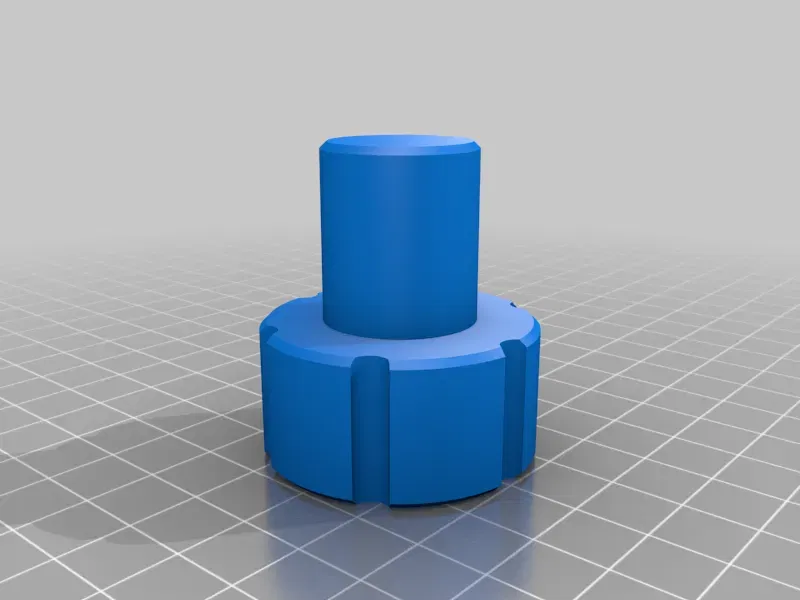

Tôi đã làm một thẻ để vừa vào khe ở trên cùng của phích cắm, và dán một hình ảnh mà tôi đã in lên đó.

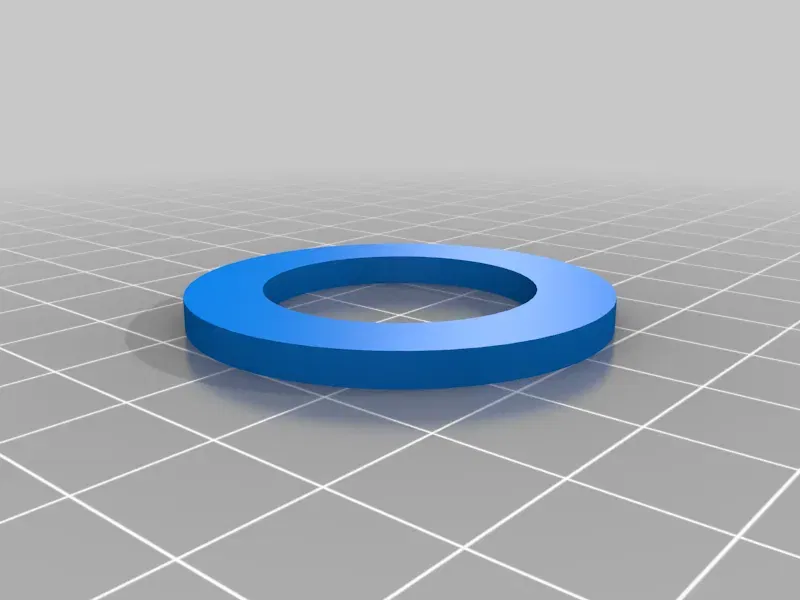

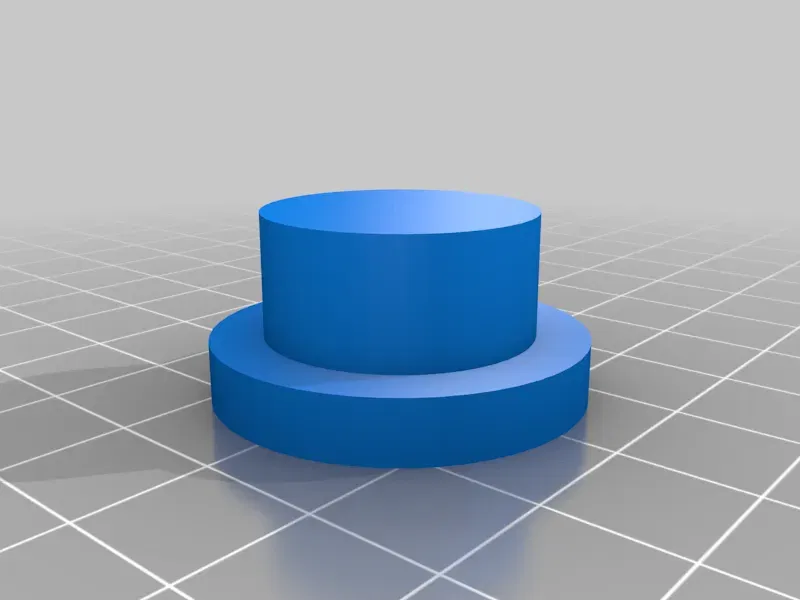

Tôi đã bao gồm 2 tệp thử nghiệm để đảm bảo rằng mọi thứ sẽ khớp với nhau đúng cách trước khi in toàn bộ: test.stl là một vòng mà nên vừa dễ dàng trượt qua ống, và plug_test.stl nên vừa dễ dàng vào đầu ống. Lý tưởng nhất, hãy chỉnh sửa mã OpenSCAD để làm cho chúng khớp chính xác, hoặc thay đổi kích thước chúng một cách phù hợp trong slicer (nhớ áp dụng cùng một yếu tố tỷ lệ cho đáy hoặc phích cắm, nếu cần).

Nếu bạn muốn chỉnh sửa mã OpenSCAD, bạn sẽ phải tải xuống thư viện chamfer từ ThingiVerse. Tôi đã đổi tên tệp thư viện này thành chamfer.scad để thuận tiện.

Cài đặt in

Thương hiệu máy in:

Anycubic

Máy in:
