Cánh tay treo "Flex Blade" cho hệ thống giảm xóc ô tô RC

Mô tả:

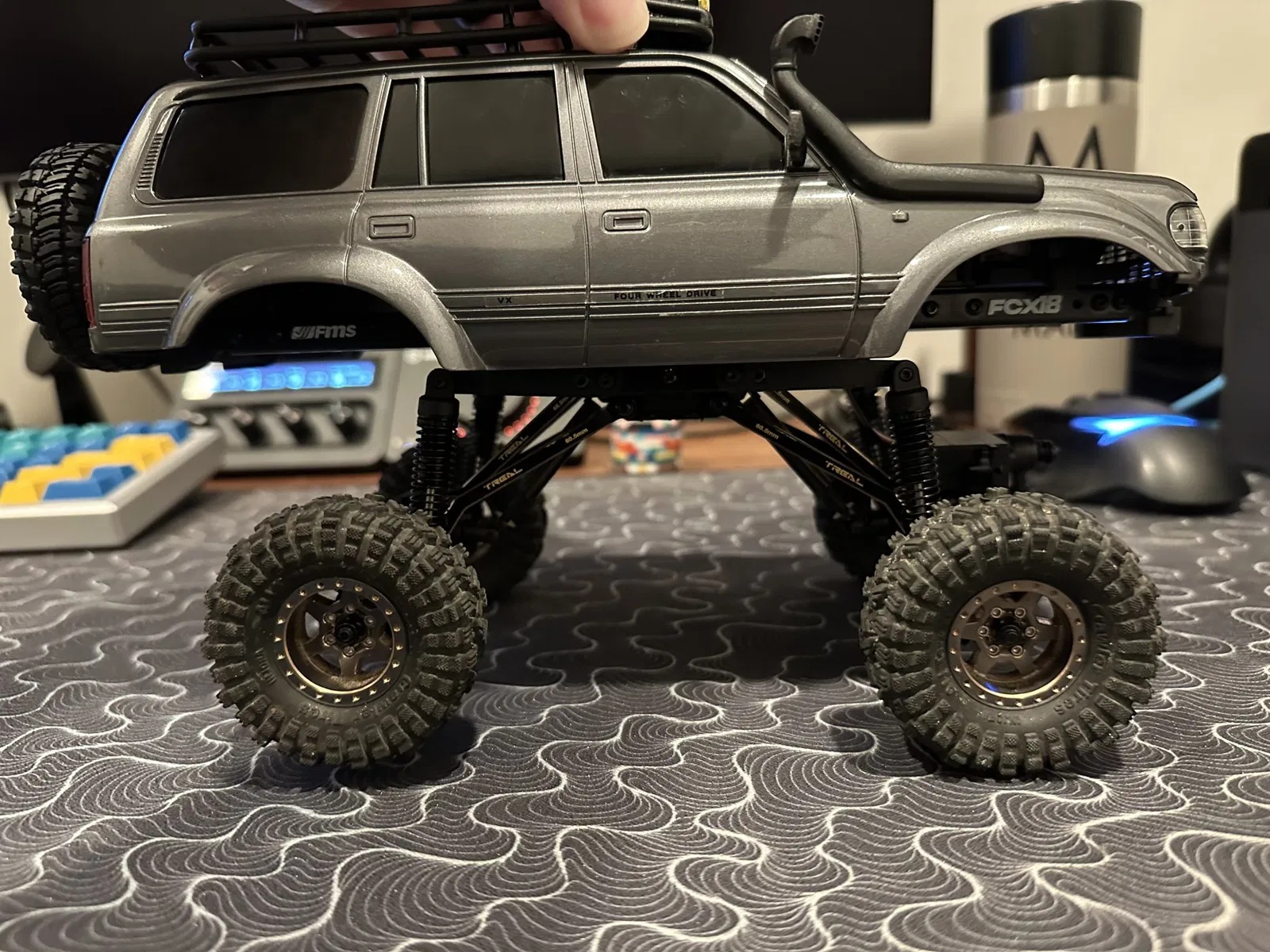

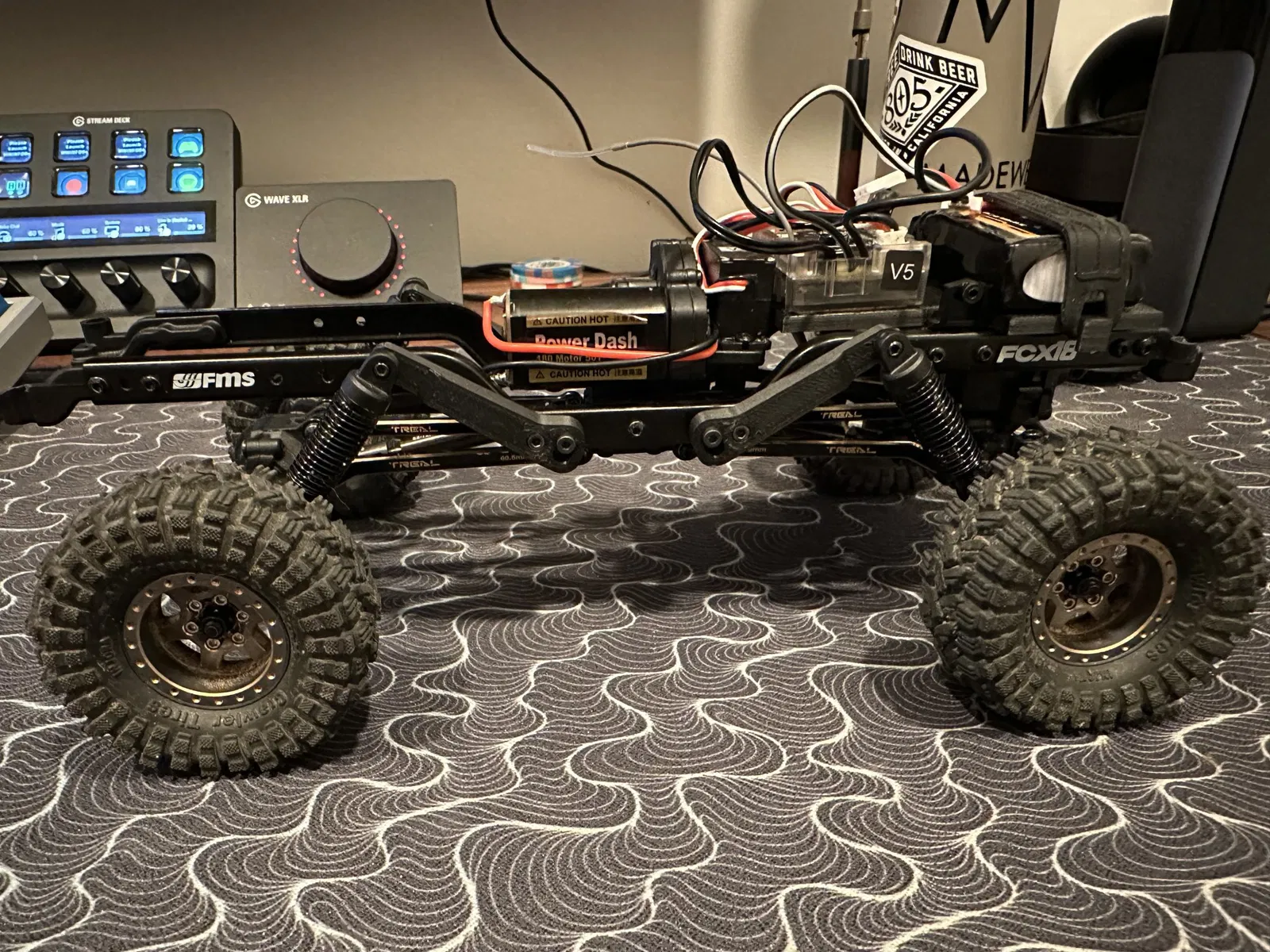

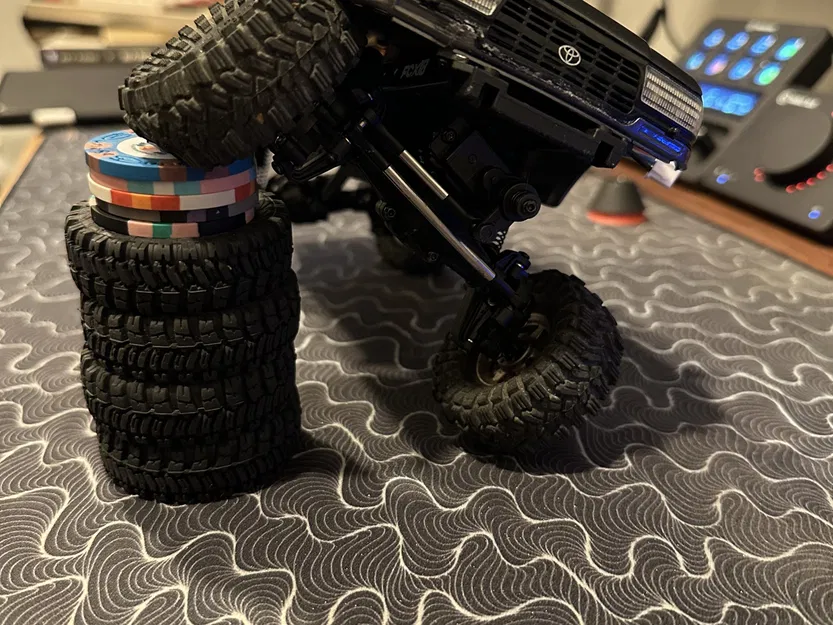

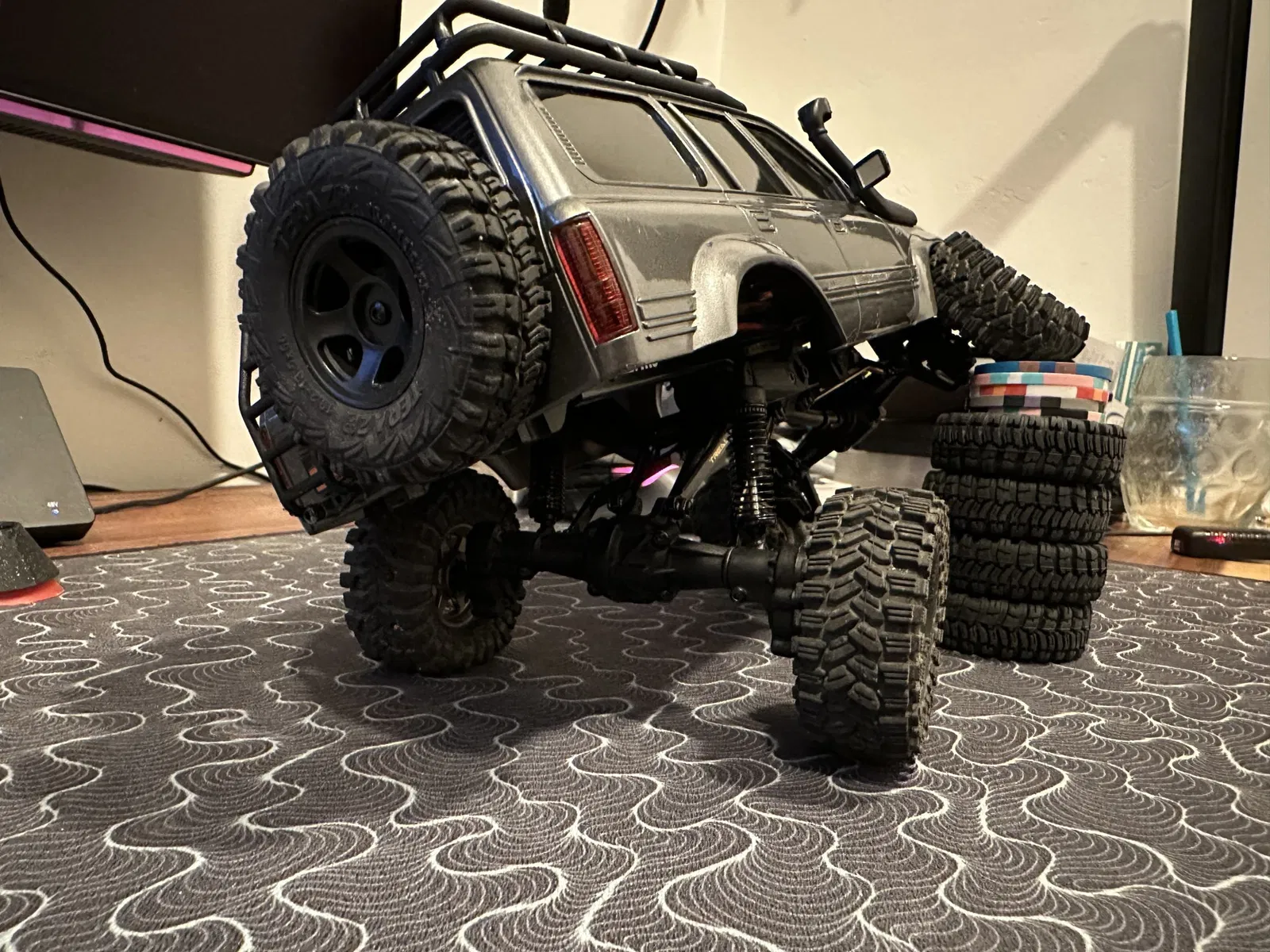

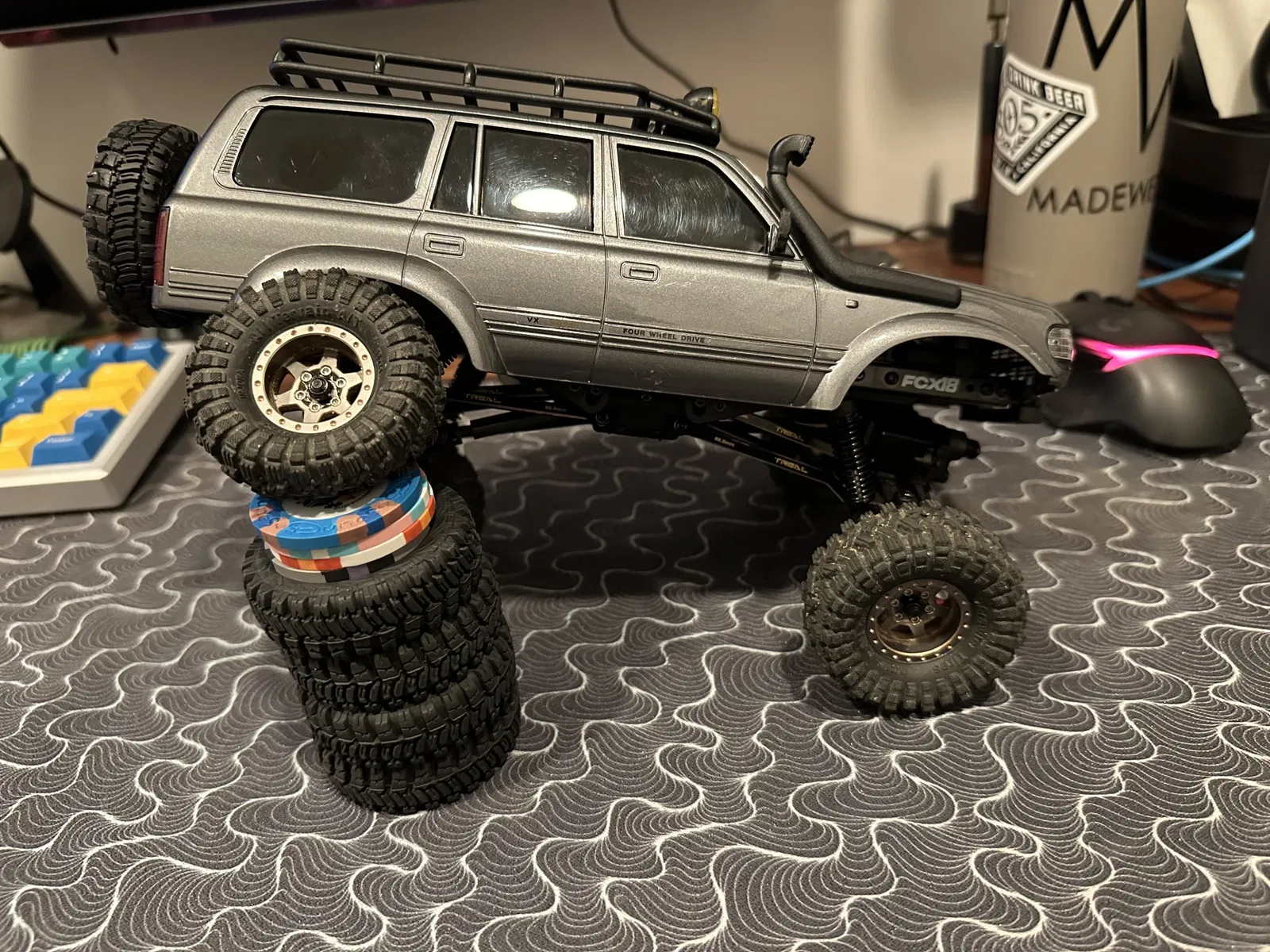

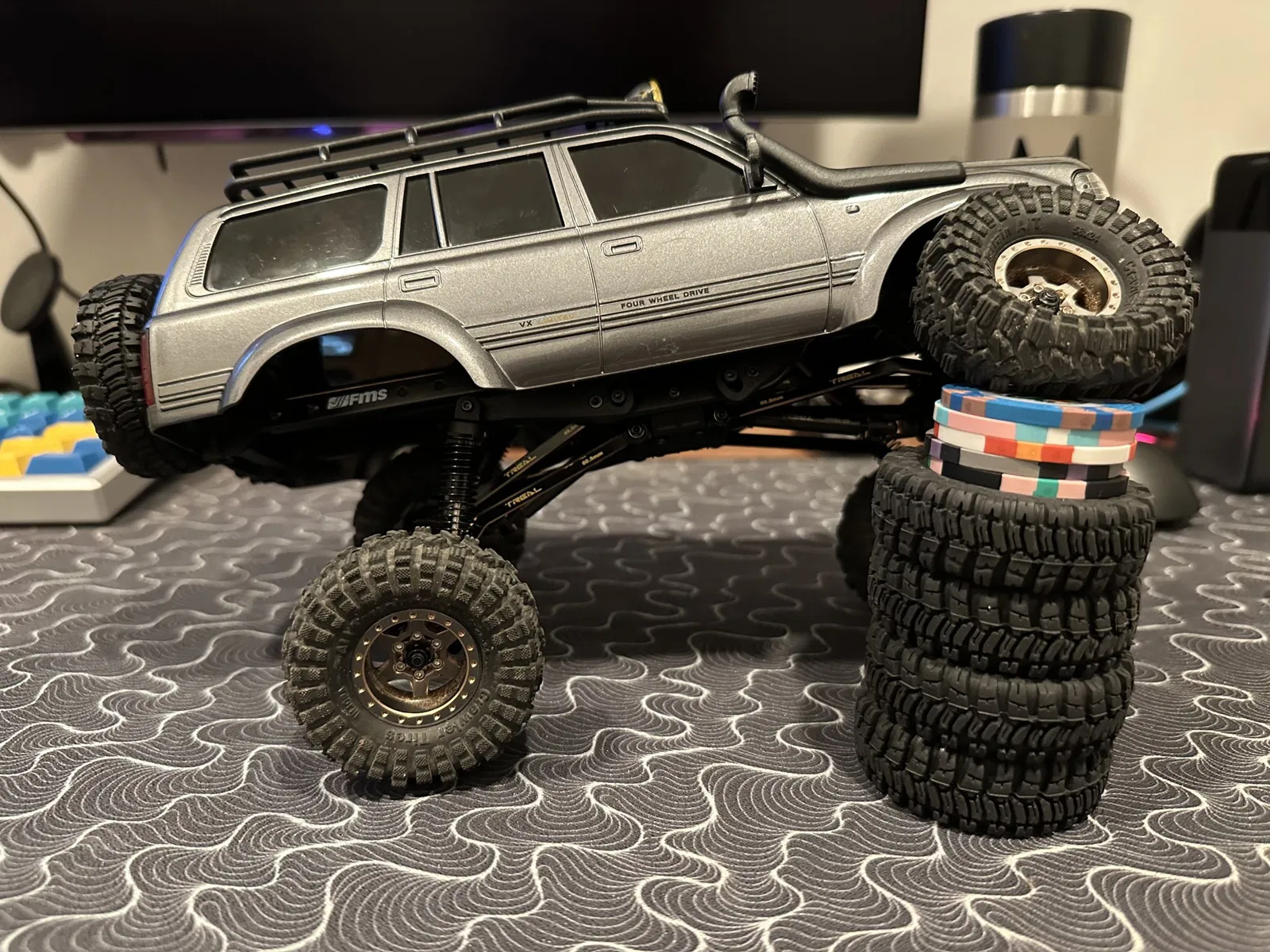

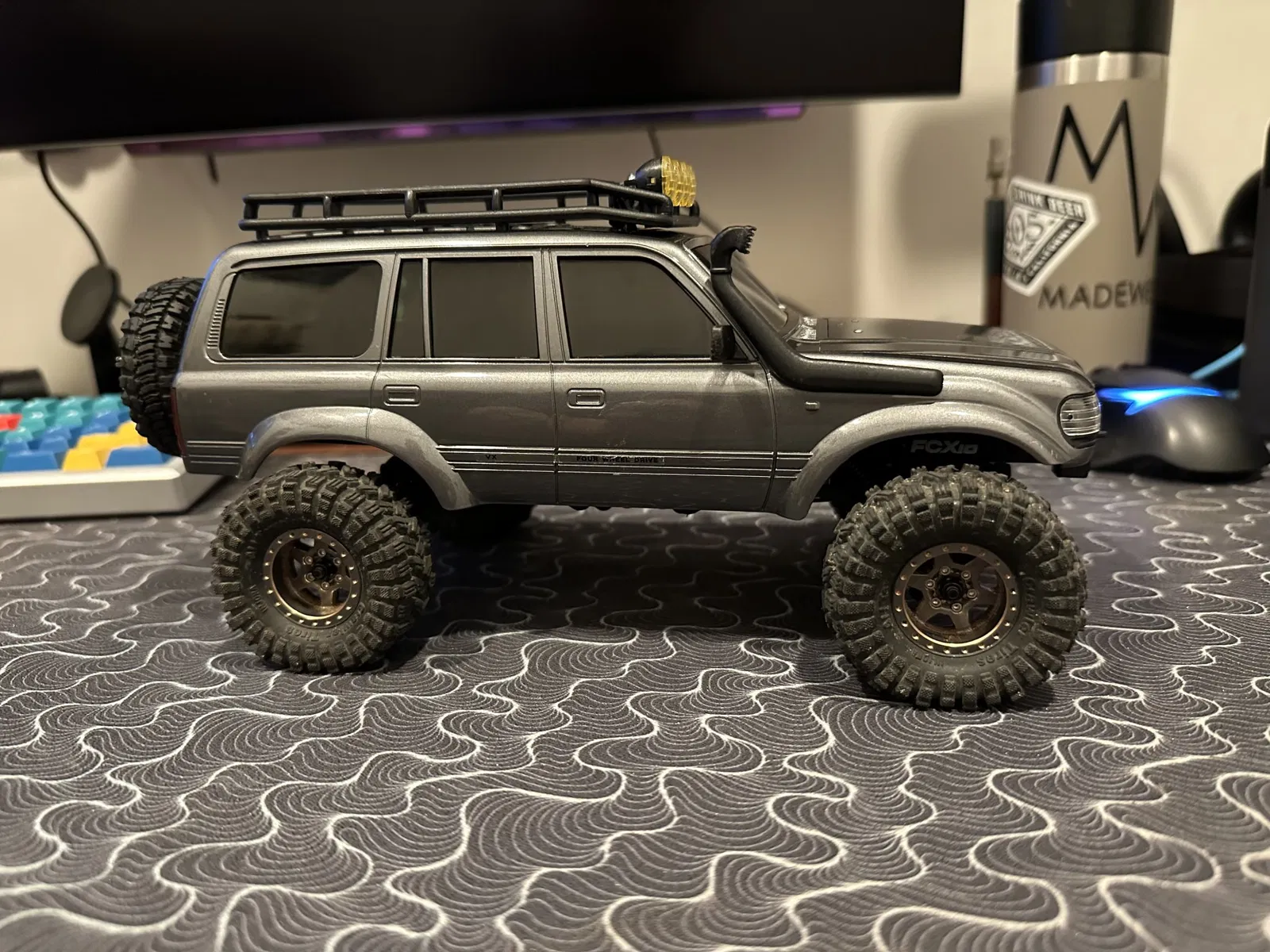

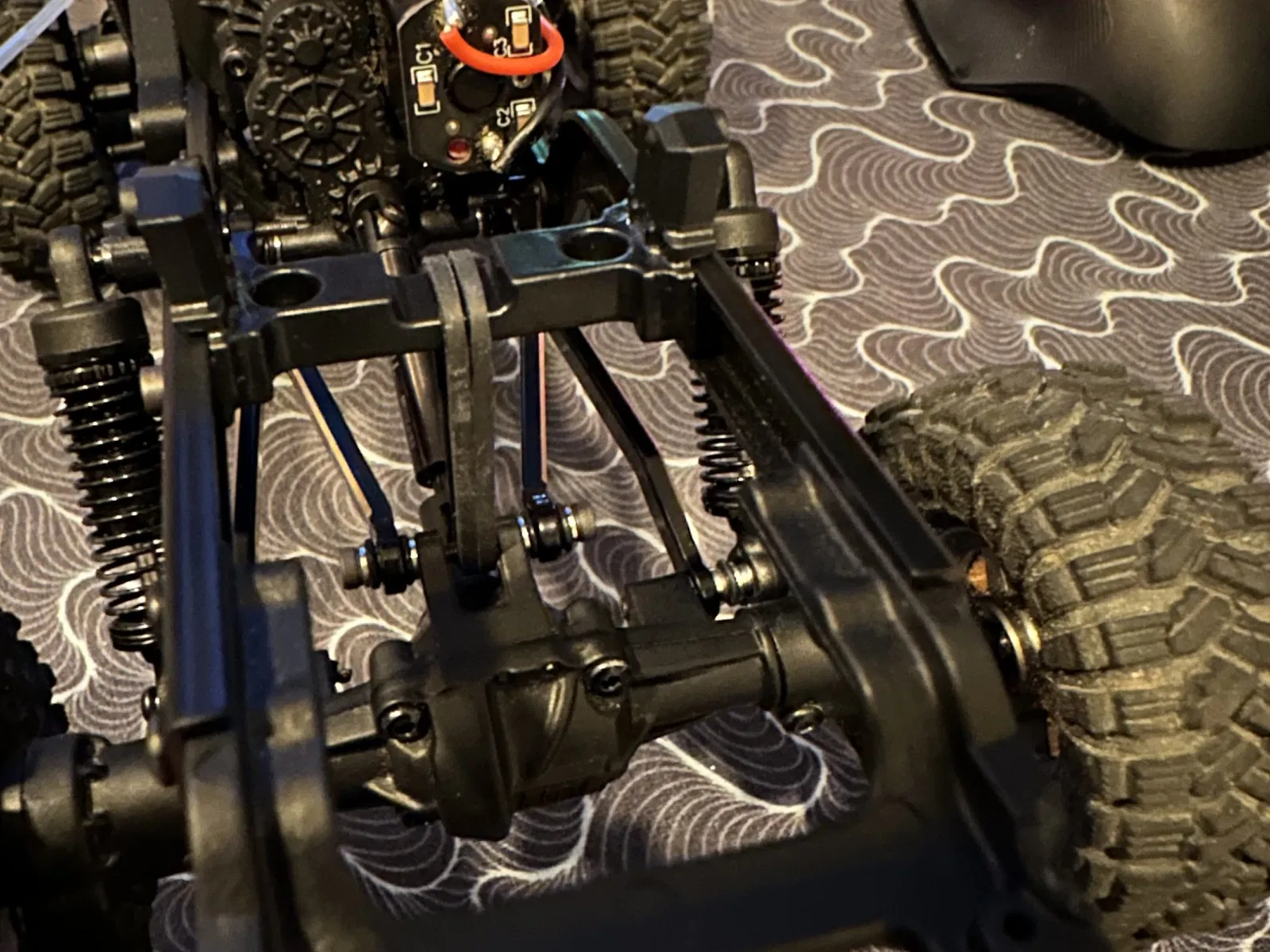

Tôi đã thiết kế những cánh tay “Flex Blade” này để có thêm hành trình từ hệ thống treo nguyên bản khi sử dụng giảm xóc nguyên bản. Tôi đã lắp đặt cánh tay 4 liên kết Treal, nhưng nó cũng nên hoạt động tương tự với các liên kết nguyên bản. Việc gắn cánh tay flex blade sử dụng vị trí vít liên kết trên của nhà máy và vị trí vít gắn hộp số của nhà máy. Tôi đã bao gồm các tệp .step, .stl và .3mf, vì vậy bạn có thể sử dụng tệp nào mà bạn thích. Tôi cũng bao gồm một tùy chọn “Chiều cao Ride Thấp” nếu bạn muốn thử nghiệm, nhưng tôi nghi ngờ rằng bạn sẽ cần cắt bớt thân xe của mình để chúng hoạt động. Tất cả các bức ảnh đều sử dụng cánh tay “Chiều cao Ride Nguyên bản”. Bạn có thể nên thêm dây giới hạn để giữ cho hệ thống treo không bị xả quá dễ dàng. Tôi đã sử dụng một số dây cao su nhỏ đi qua thanh chéo của giảm xóc nguyên bản xuống trung tâm của vi sai nơi các thanh 4 liên kết trên gắn vào vi sai (xem ảnh).

In:

Tôi đã in cái của mình với 100% độ đầy và 3 lớp. Bạn cần 4 mảnh. 2 sẽ là bình thường và 2 sẽ cần được lật gương trong phần mềm cắt của bạn. Tôi đã in phần nằm phẳng với tất cả các lỗ hướng “lên”.

Các bộ phận:

Tôi đã đính kèm ảnh cho thấy phần cứng.

• “Flex Blades” (4)
• M2 x 16mm (4)
• M2 x 12mm (4)
• M3 x 6 Pin Lăn Rãnh (4)

Lắp đặt:

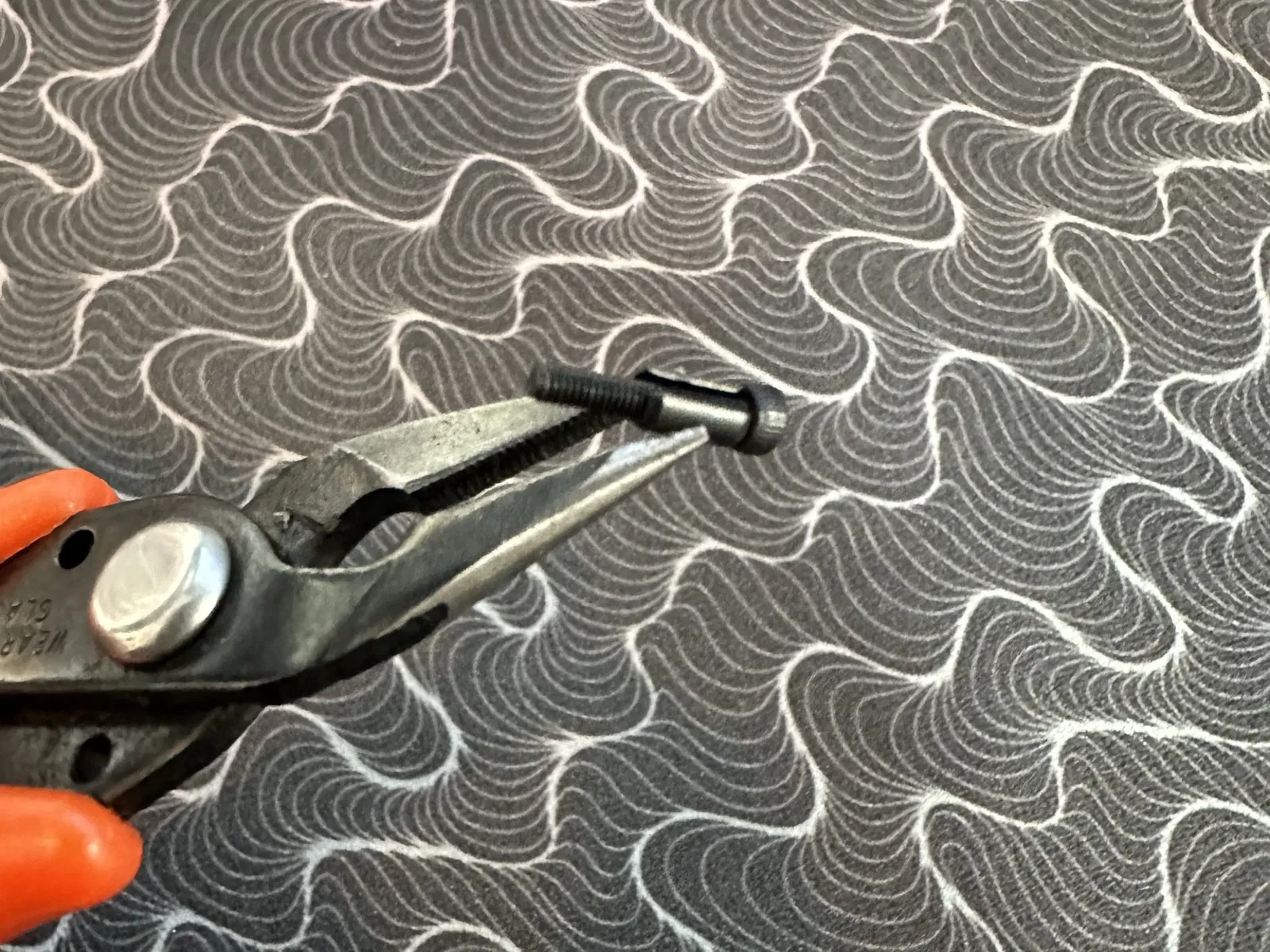

1. Gỡ bỏ các vít gắn trans của nhà máy (4 vít bên trong) và thay thế bằng vít M2 x 12mm với chốt cuộn M3 x 6 làm ống bọc bên ngoài vít. Đây sẽ là “chốt giới hạn” của bạn để ngăn chặn chuyển động của lưỡi linh hoạt. (Tôi đã gỡ bỏ và thay thế 1 vít một lần)

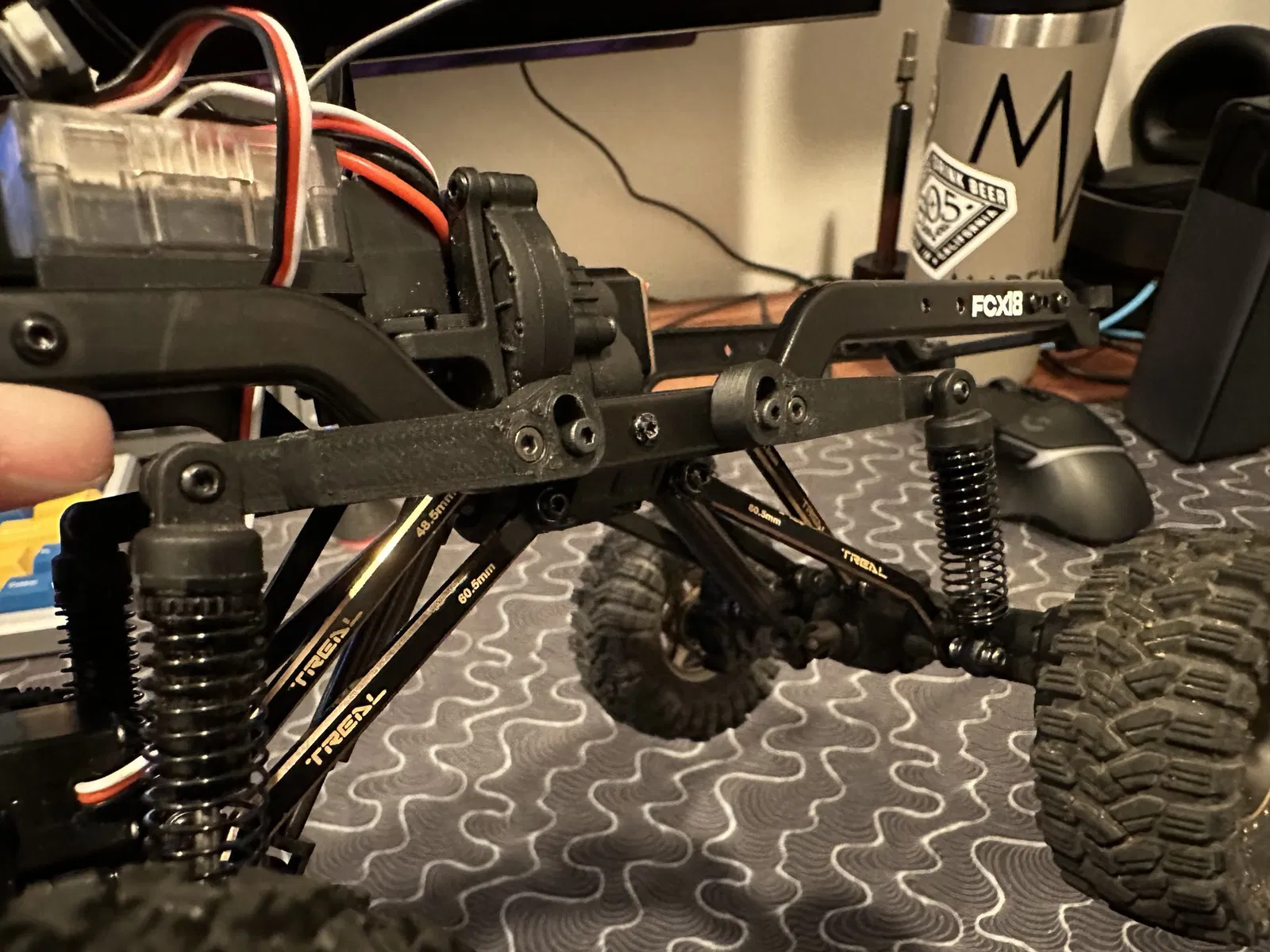

2. Gỡ bỏ các vít liên kết trên của nhà máy (4 vít bên ngoài) và lắp đặt Lưỡi Linh Hoạt với các vít M2 x 16mm đi qua lỗ chìm trên lưỡi linh hoạt và vào liên kết trên. (Tôi đã sử dụng M2 x 16mm, nhưng bạn có thể sử dụng vít 12mm)

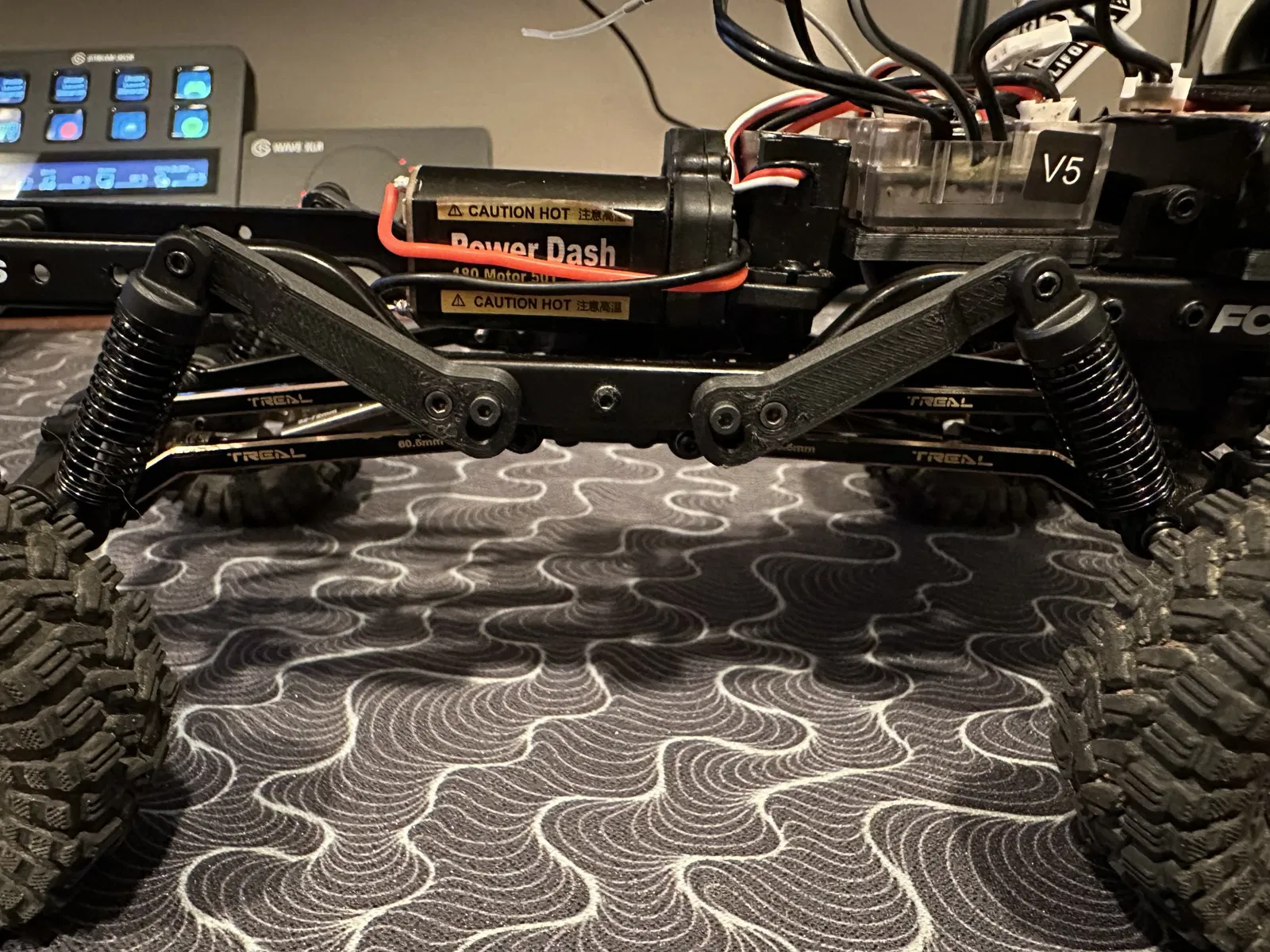

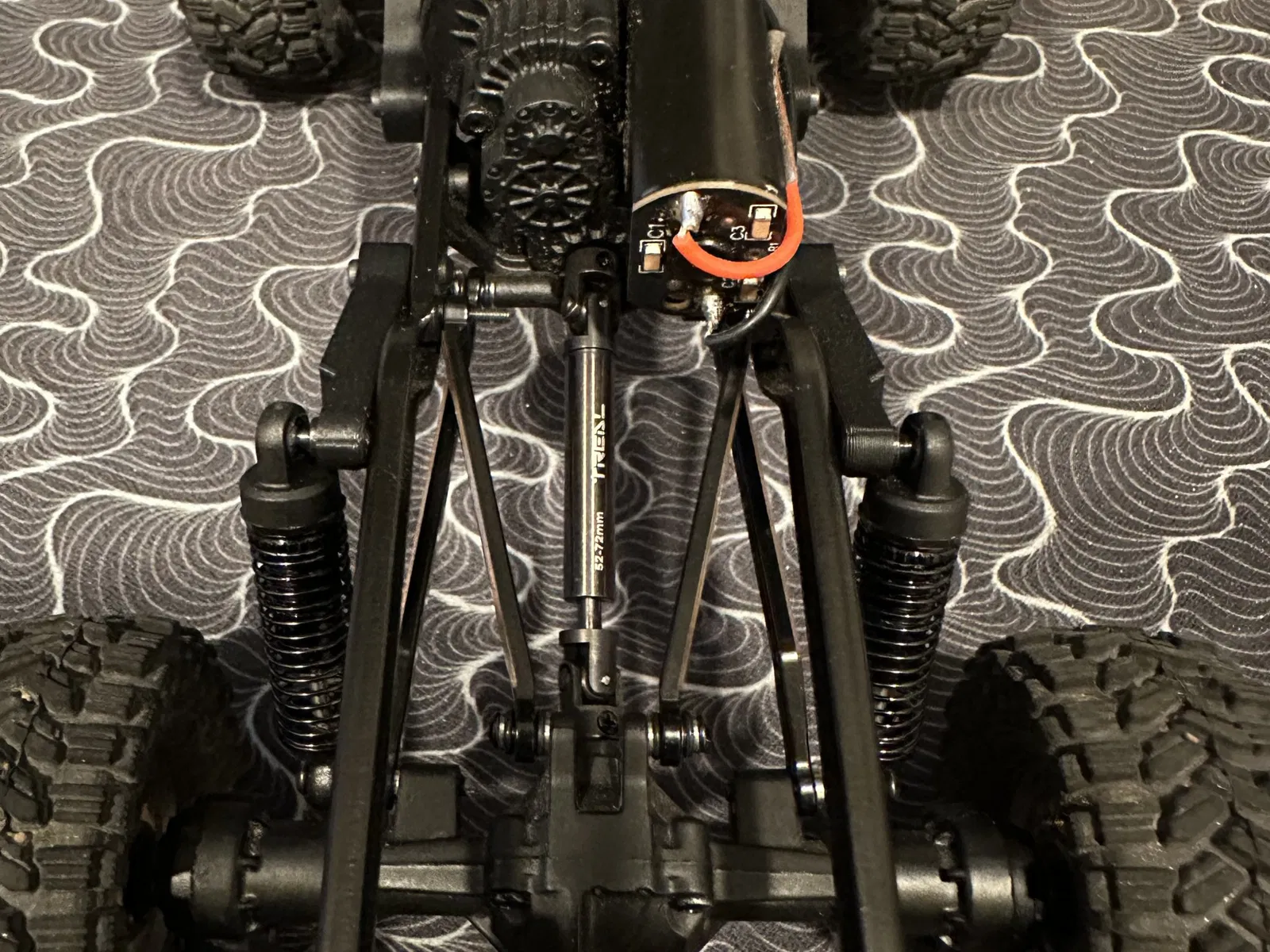

3. Khi các Lưỡi Linh Hoạt được gắn vào khung, chúng nên được vặn vào liên kết trên với các chốt giới hạn đã được lắp đặt trước đó đi qua khe hướng dẫn của lưỡi linh hoạt.

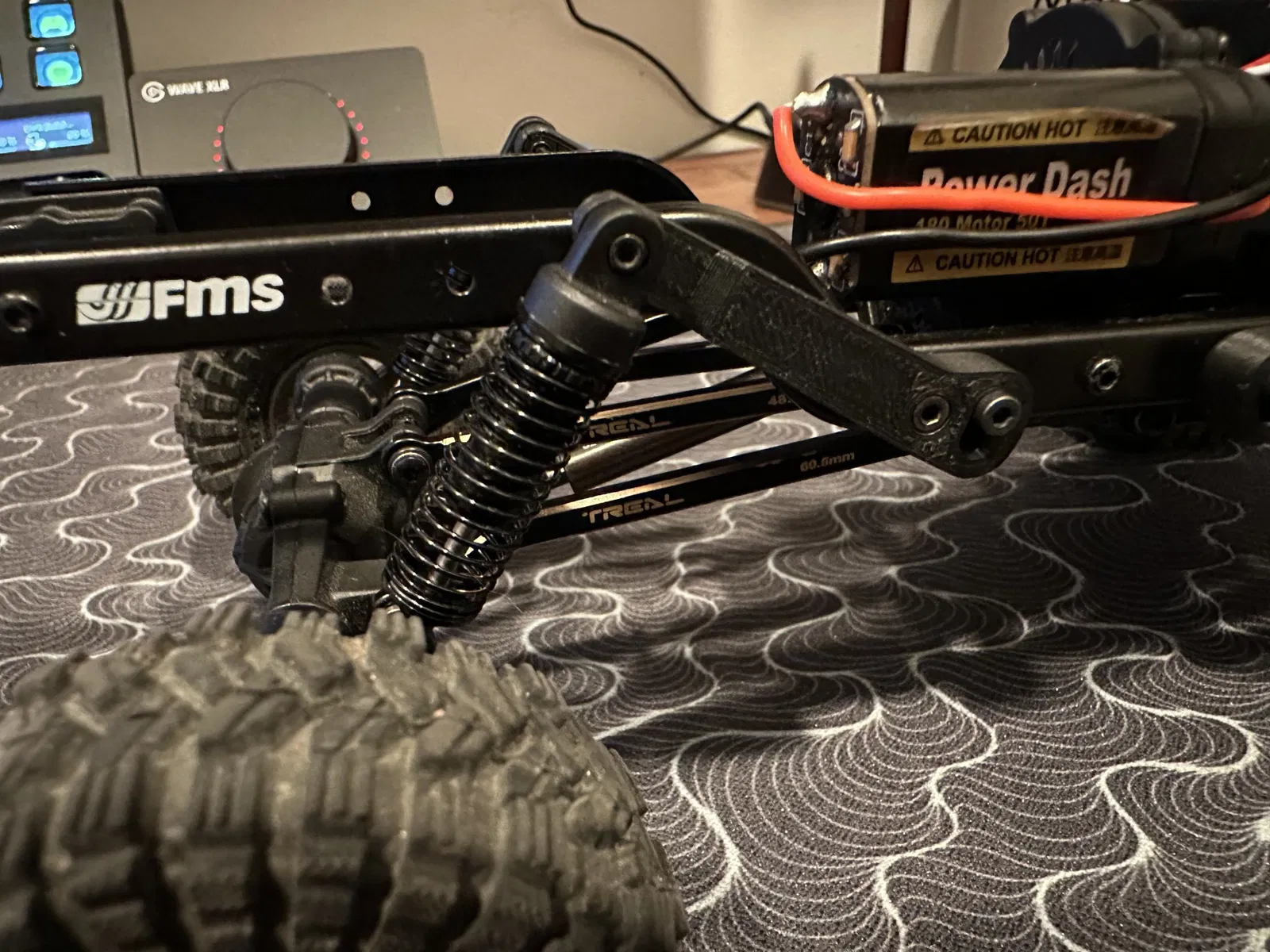

4. Gỡ vít giảm chấn trên và vặn vào đầu của lưỡi linh hoạt.
