Hộp hiển thị dữ liệu cho MAX7219 và WEMOS D1 mini

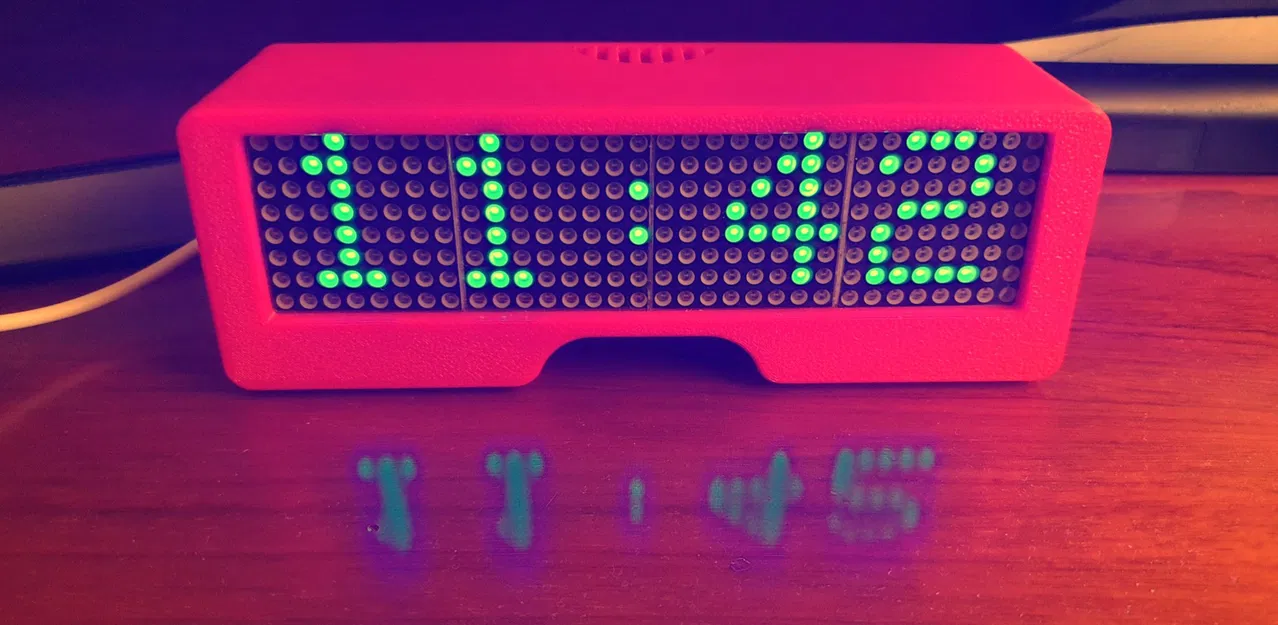

Trong trường hợp của tôi, tôi đã sử dụng nó để làm một đồng hồ với chỉ dẫn thời tiết và tin tức hiện tại cũng như một màn hình in 3D với octoprint. Tất cả đều được lập trình bằng Arduino.*

--------------------------------------------------------------------------------------------------------------

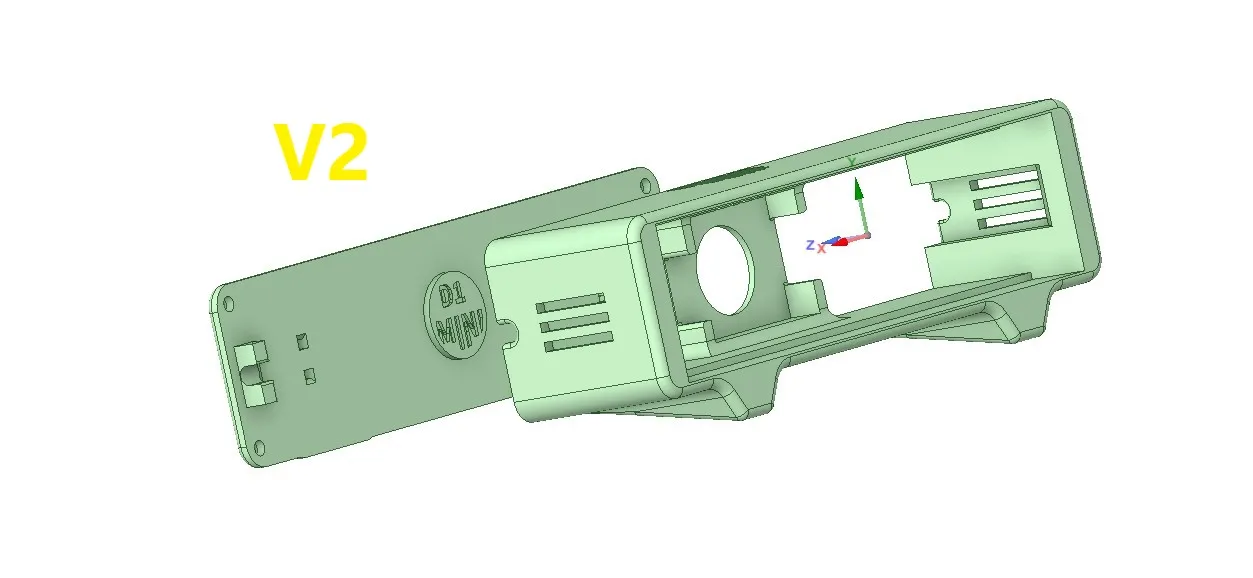

CẬP NHẬT: Tôi thêm một mẫu khác đơn giản hơn, phiên bản V2. I add another somewhat simpler model, version V2

---------------------------------------------------------------------------------------------------------------

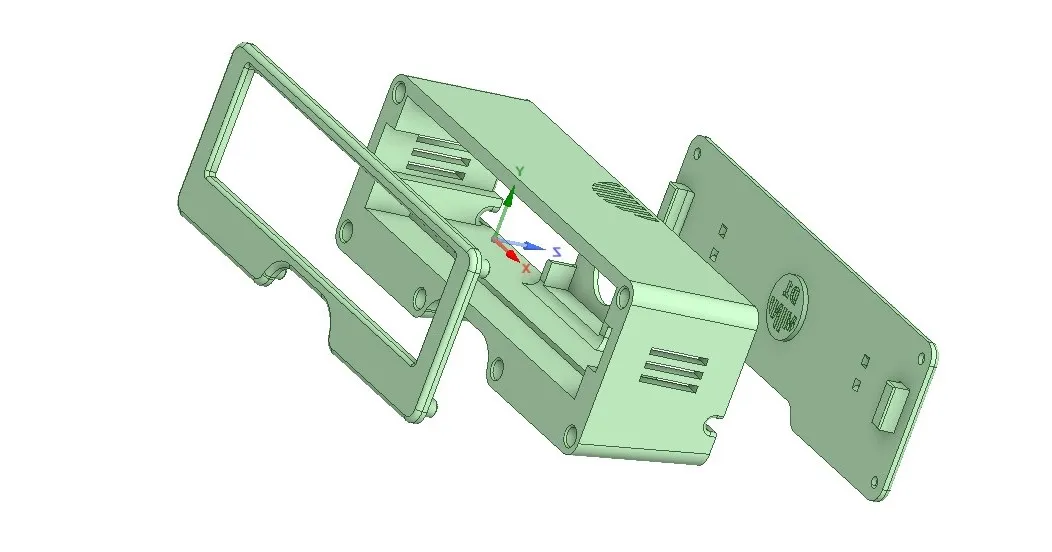

Nó được cấu thành từ một màn hình bốn đơn vị MAX 7219 và một mô-đun Wemos D1 mini. Nó bao gồm ba phần; một thân chính, một nắp sau và một khung. It is made up of a four-unit MAX 7219 display and a Wemos D1 mini module. It consists of three parts; a main body, a back cover and a frame.

Đối với cáp kết nối/cung cấp điện, tôi đã chuẩn bị hai đầu ra bên trái hoặc bên phải, để chọn cái nào phù hợp nhất, với một sự giữ chặt bằng dây buộc. For the connection/power cable I have provided two exits on the left or right, to choose the one that best suits you, with flange fastening.

Khung phía trước được giữ chặt chỉ bằng áp lực, không cần keo. Theo cách này, màn hình được cố định vào thân. The front frame is simply held in place by pressure, no glue required. In this way the display is fixed to the body

Ở phía dưới của thân chính, tôi đã chuẩn bị một khu vực cho một số miếng dán dính. At the bottom of the main body I have provided an area for some adhesive pads

Bảng Wemos D1 mini được giữ lại bằng một ít keo nóng. Nó có thể được xoay sang trái hoặc phải tùy thuộc vào cách chúng ta muốn kết nối cáp.

Cần bốn ống chèn cho vít M3 và bốn vít. Bốn ống chèn vít M3 và bốn vít là cần thiết.
