Cán cầm và giá treo cho nắp máy in resin

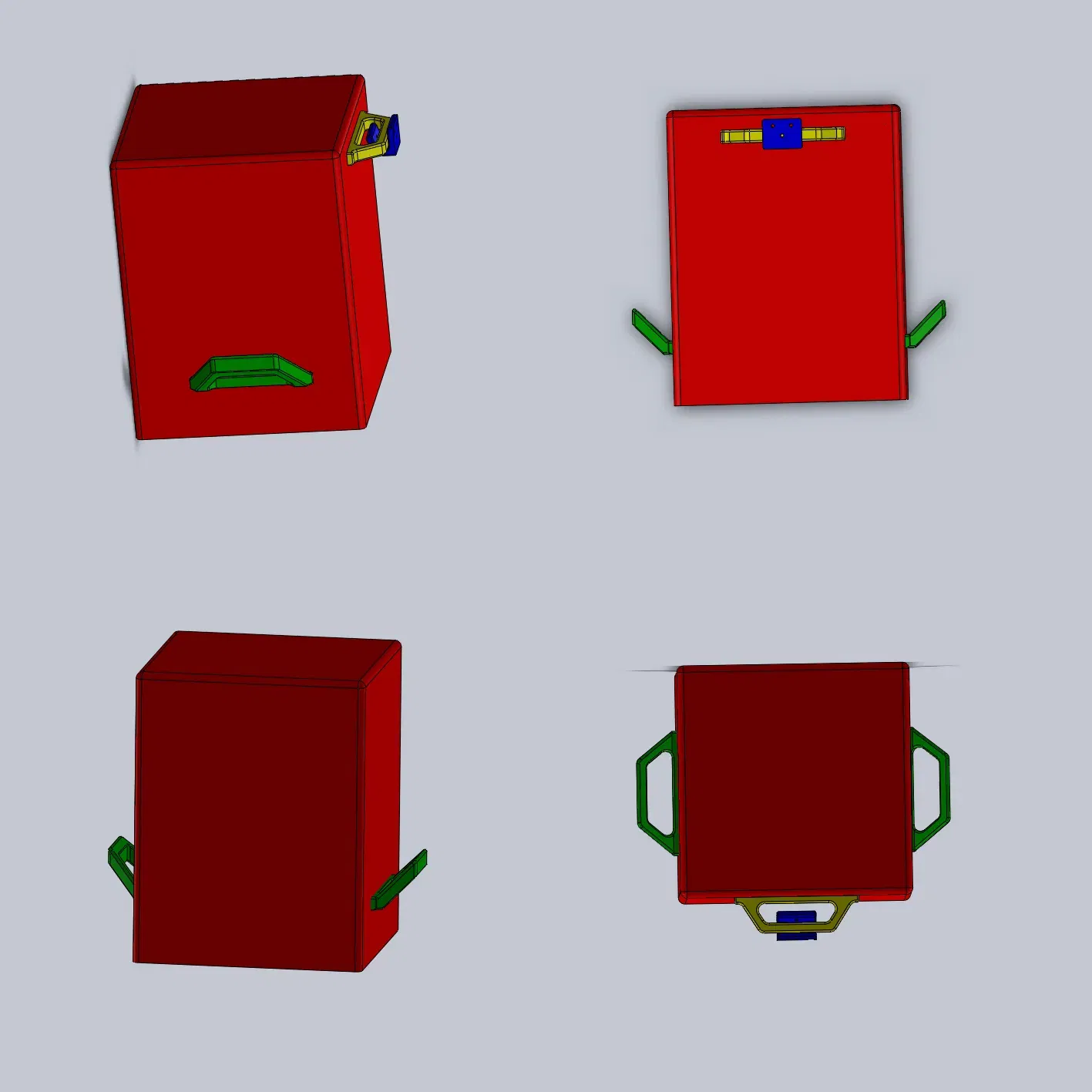

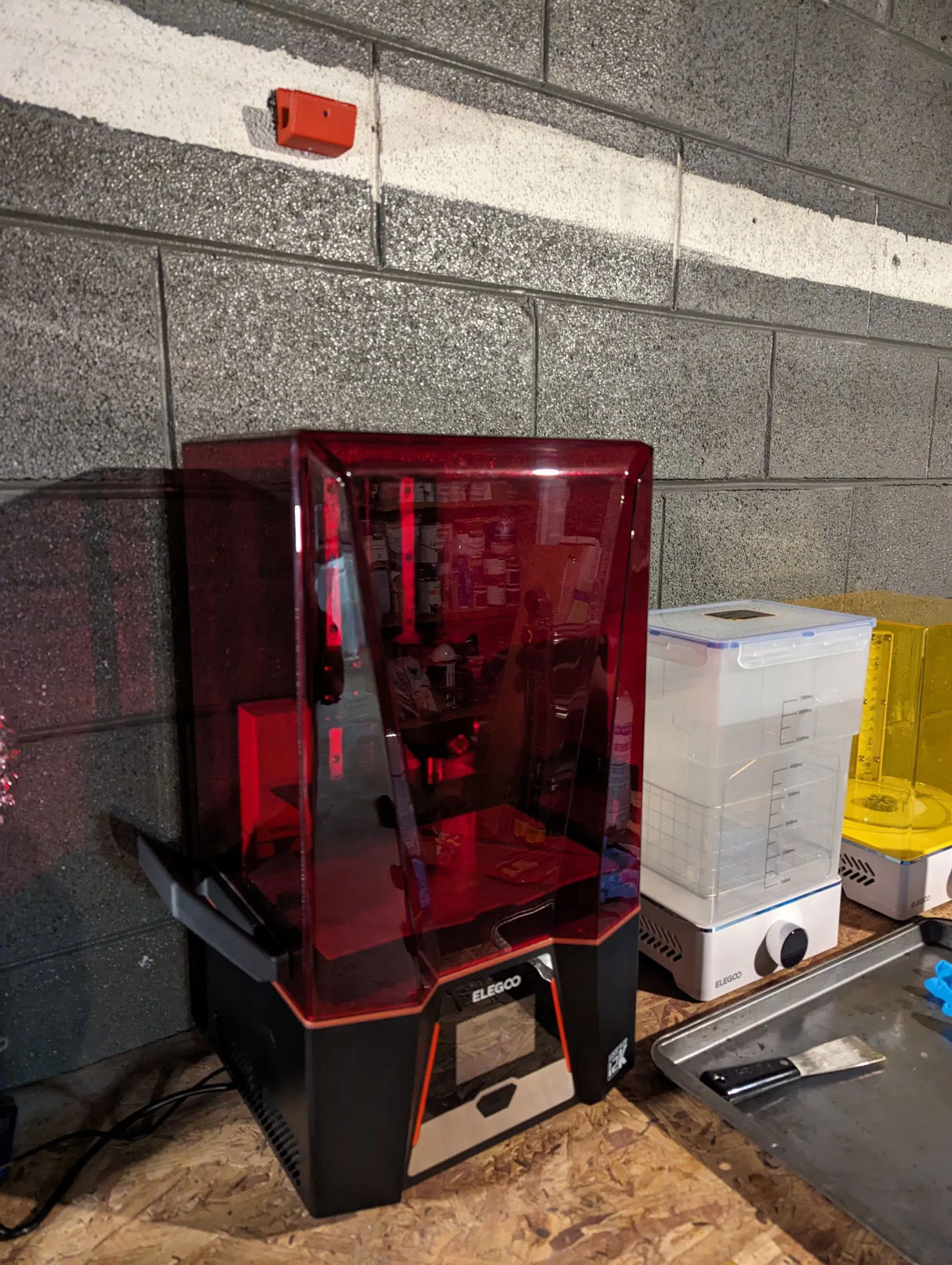

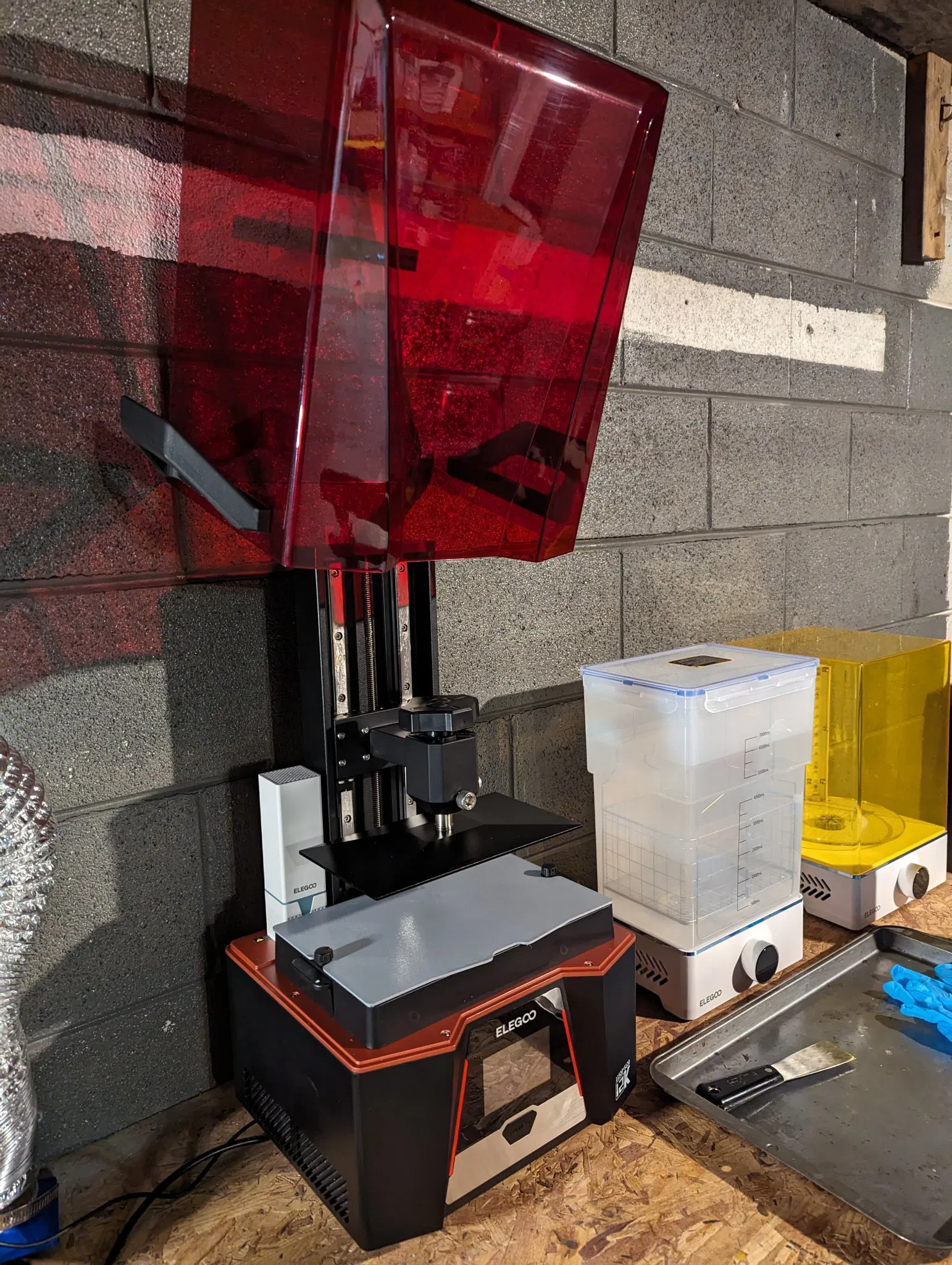

Những tay cầm này được thiết kế để gắn lên bề mặt acrylic của máy in resin để dễ dàng tháo rời. Các tay cầm bên hông được góc cạnh để cảm giác công thái học tốt hơn và tay cầm phía sau có kiểu dáng thấp hơn. Chúng có thể được sử dụng thay thế cho nhau trong không gian của bạn. Tôi đã chọn sử dụng 2 tay cầm góc ở hai bên dưới của máy in Elegoo Saturn 3 của tôi và sau đó một tay cầm phẳng ở giữa phía sau. Giá treo tường được thiết kế để cho phép tay cầm phía sau treo từ đó để bạn có thể nâng nắp lên và treo nó trên máy in, tránh cản trở khi làm việc.

Bạn có thể gắn những cái này vào nắp acrylic bằng băng dính VHB hai mặt hoặc bạn có thể sử dụng keo epoxy 2 phần. Các lỗ trên giá treo tường có đường kính 5mm với đường kính 10mm cho đầu.

Những tay cầm này nên phù hợp với hầu hết các máy in resin và trạm rửa/điều trị có nắp acrylic tương tự. Tôi dự định in một bộ thứ hai cho trạm Mercury X của mình nữa.

Tôi đã kích thước các bộ phận này để phù hợp với các tấm xây dựng của hầu hết các máy FDM và chúng sẽ phù hợp với các tấm xây dựng Saturn 3/Ultra. Tôi có thể làm một bộ với các lỗ bắt vít nếu có nhu cầu cho điều đó nhưng cá nhân tôi không muốn khoan nắp acrylic của mình và chúng thực sự không giữ bất kỳ trọng lượng nghiêm trọng nào trong thời gian đáng kể. Tôi đã in các bộ phận của mình bằng ABS với 4 lớp và 40% độ đầy khối trên máy in Voron 2.4 và 0.2 của tôi nhưng chúng sẽ ổn trong hầu hết các vật liệu và có lẽ với ít độ đầy hơn. Không cần hỗ trợ, mặc dù các phần nhô ra và cầu trên tay cầm góc có thể cực kỳ hơn mức cần thiết và có thể yêu cầu làm mát tốt nếu không sử dụng hỗ trợ.

Chỉnh sửa: Tôi đã tải lên hai biến thể của giá treo tường, một cái với lỗ truy cập có kích thước chữ lớn hơn và một cái có rãnh mà tôi nghĩ về mặt thẩm mỹ trông đẹp nhất trong khi vẫn cho phép truy cập vào vít dưới. Tôi cũng đã thêm một bản in nhanh cho hướng dẫn khoan sau khi máy khoan búa của tôi đã làm hỏng bản in đầu tiên của tôi khi tôi cố gắng khoan qua nó.
