Giá đỡ kiểm tra pin đơn giản cho pin AAA, AA và 18650

Tác giả ElectricFjord

Lượt tải
20
Lượt thích
7
Lượt coi
230

File 2 747,4 KB

  • Battery_Tester_v14_1766033667.f3dF3D · 374,1 KB
  • BT-simple_1766033668.3mf3MF · 373,3 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

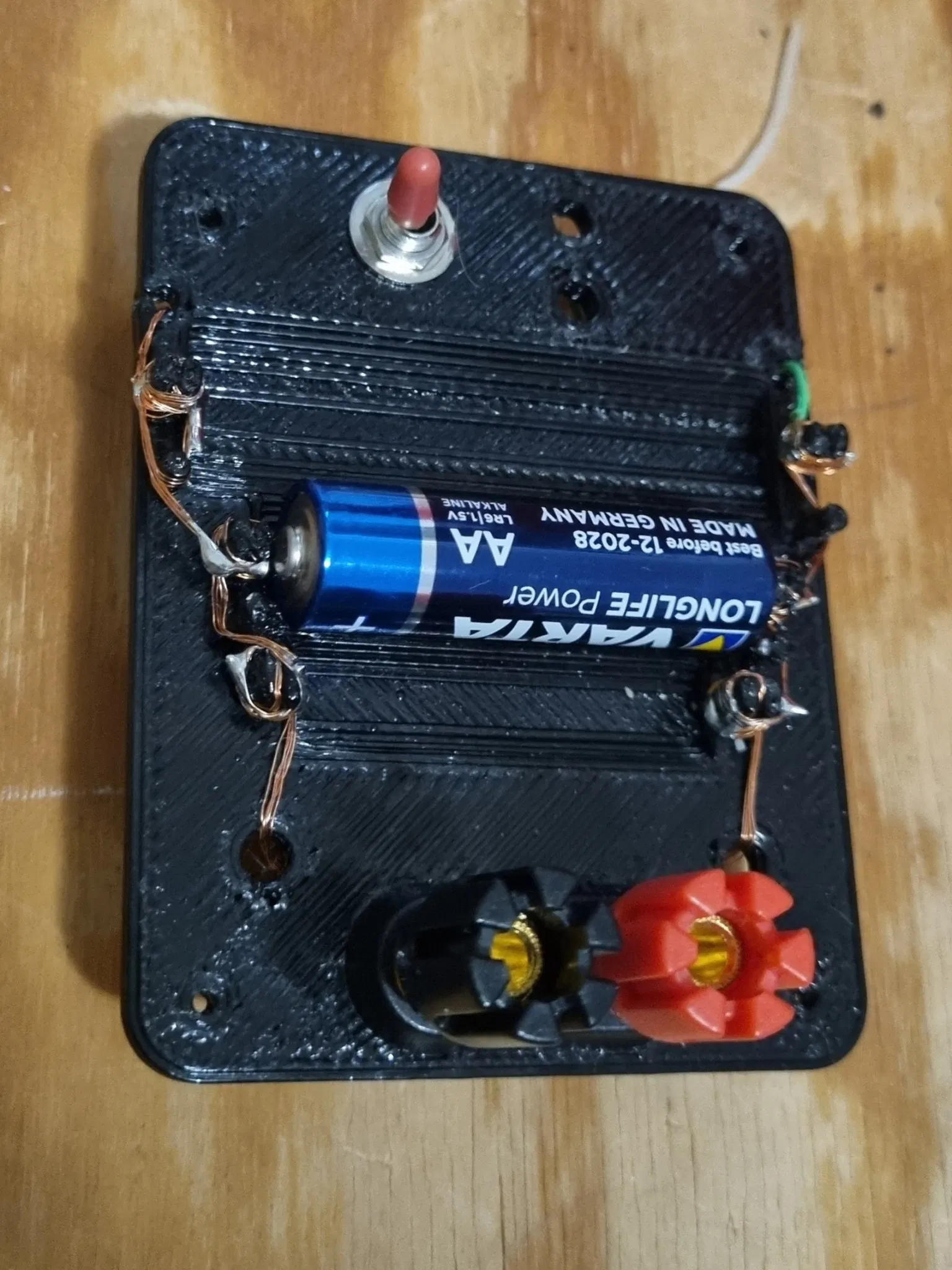

Jig kiểm tra pin đơn giản cho pin AAA, AA và 18650. Giúp đo nhiều pin liên tiếp.

Giúp đo các pin cùng với một đồng hồ vạn năng. Đây không phải là một hệ thống hoàn chỉnh, bạn cần một đồng hồ vạn năng.

Tôi đã tước một số dây và quấn chúng quanh cực. Tôi gắn một đầu vào một trong hai cực và đầu kia vào một bộ công tắc và điện trở. Tôi hàn một chút ở mỗi điểm kiểm tra chỉ để làm cho nó bền hơn với mài mòn.

Sử dụng cùng với một công tắc và một điện trở 10 Ohm để có thể thấy điện áp pin khi pin đang chịu tải. Khi pin mới, nó sẽ đo khoảng 1.5V khi không tải và có thể giảm một chút khi công tắc được bật.

Công tắc được kết nối nối tiếp với điện trở, và chúng được kết nối song song với pin. Ở giá trị danh nghĩa, dòng điện sẽ khoảng 150mA. Điện áp có thể cao ở tải thấp hoặc không tải, vì vậy điều quan trọng là phải kiểm tra pin dưới tải để xem tiềm năng thực sự của nó. Tôi thường nghĩ rằng nó đã hết nếu nó dưới 1.2 V khi chịu tải. Dưới đây là một biểu đồ cho những ai thích chính xác hơn: https://forum.arduino.cc/t/calculate-battery-percentage-of-alkaline-batteries-using-the-voltage/669958
