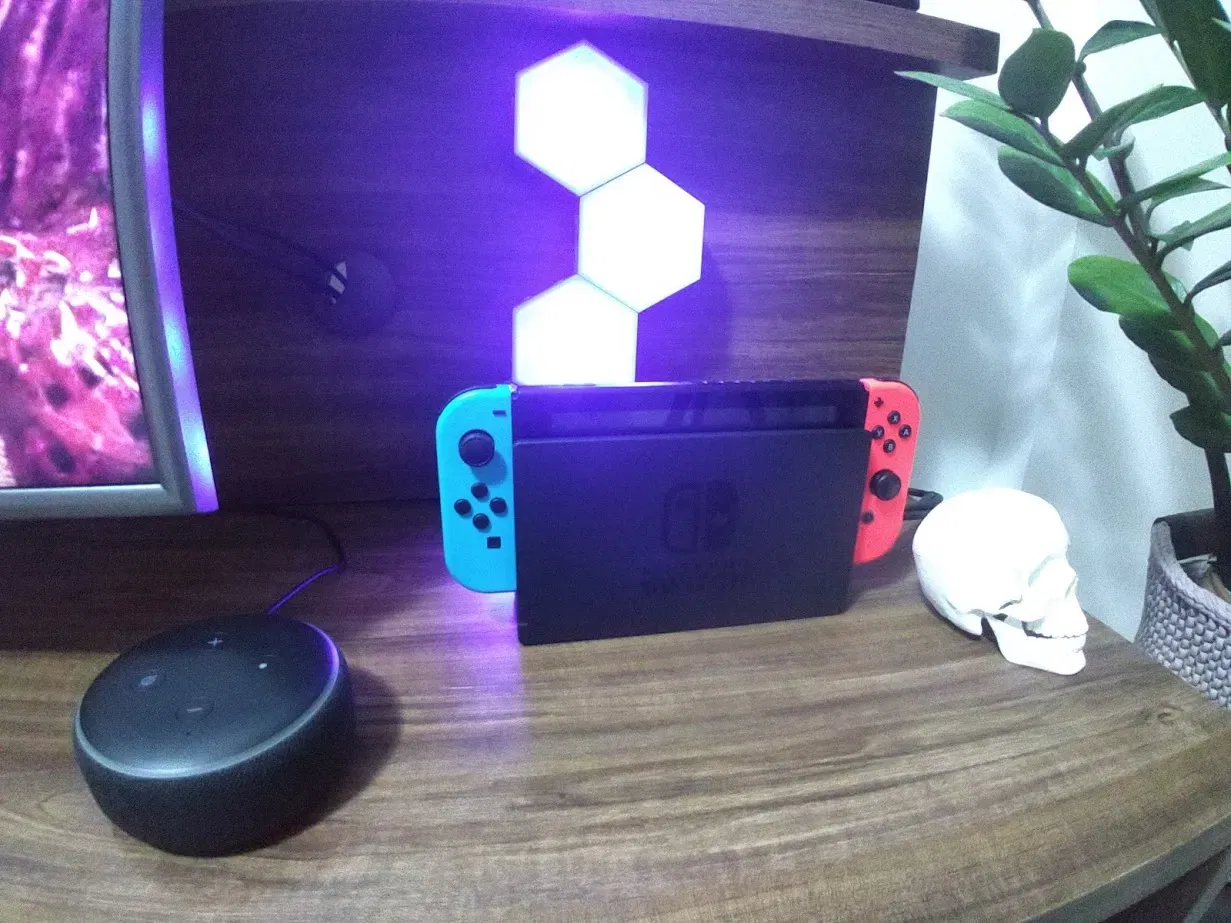

Đèn hình lục giác RGB mô-đun điều khiển bằng Arduino

Một loại đèn rgb nanoleaf clone... Được điều khiển bởi Arduino Nano sử dụng thư viện Adafruit Neopixel (mã mẫu được bao gồm). Có lẽ tôi nên coi đây là một công việc đang trong quá trình hoàn thiện vì tôi chưa thiết kế một vỏ hoặc “mô-đun ban đầu” để giữ Arduino nhưng bạn có thể bắt đầu vui vẻ chỉ với các mô-đun rgb! Chúc bạn vui vẻ!

Nắp trước phải được in bằng một loại vật liệu trong suốt như abs tự nhiên (gần như trắng nhưng không nên chặn ánh sáng bên trong phát ra từ một led đơn) và bạn nên sử dụng các lớp đồng tâm để có kết quả tốt nhất!

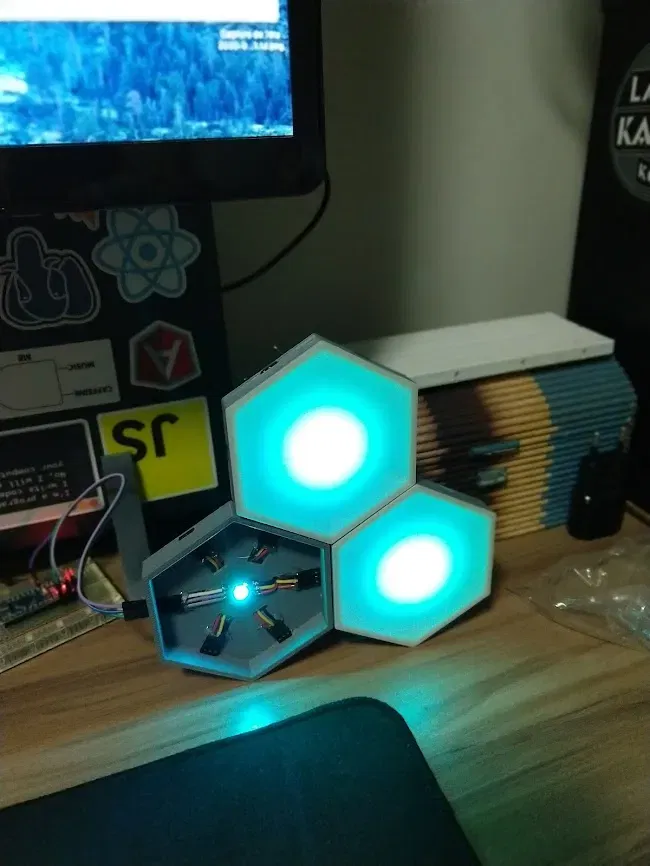

Tôi thiết kế điều này theo cách đơn giản nhất có thể (có thể) nên bạn nên nhớ rằng cách tốt nhất để kết nối các mô-đun của bạn là sắp xếp chúng theo chuỗi, nơi một mô-đun chỉ cung cấp năng lượng cho mô-đun khác. Một trong các "bên" của hình lục giác là một đầu nối dupont cái trong khi năm đầu còn lại là đầu nối dupont cái. Bạn sẽ cần các vật liệu sau để xây dựng một mô-đun (ngoài một Arduino Nano/Khác):

• x5 - đầu nối dupont cái 2.54mm (đầu nối 3 chân);
• x1 - đầu nối dupont đực 2.54mm (đầu nối 3 chân);
• x1 - Led RGB Địa chỉ WS2812 5V (tương thích với thư viện Adafruit NeoPixel);
• x12 - nam châm neodymium tròn 8mm x 1mm
• Dây điện
• Kiên nhẫn

Hãy thoải mái hỏi bất kỳ câu hỏi nào và đừng điên cuồng với quá nhiều mô-đun vì Arduino có giới hạn dòng điện!
