Vỏ GaggiaBoard V3 tối giản cho dự án Gaggiuino

ĐÃ BỊ HỦY VÀO NGÀY 2024-01-22, sử dụng vỏ bảo vệ thay thế (https://www.printables.com/model/370513/) Vỏ này giữ GaggiaBoard V3 từ dự án Gaggiuino, được thiết kế để nhỏ gọn nhất có thể. Biến thể: Có 4 biến thể khác nhau của vỏ, - GB_V3 Housing - Mô hình cơ bản, dễ in nhất. Cáp từ một hướng, ST-Link để lập trình Blackpill

• GB_V3 Housing_Passthru - thêm khả năng kết nối cáp từ cả hai bên
• GB_V3 Housing_DFU - thêm khả năng truy cập vào cổng USB-C và các nút của Blackpill để lập trình DFU

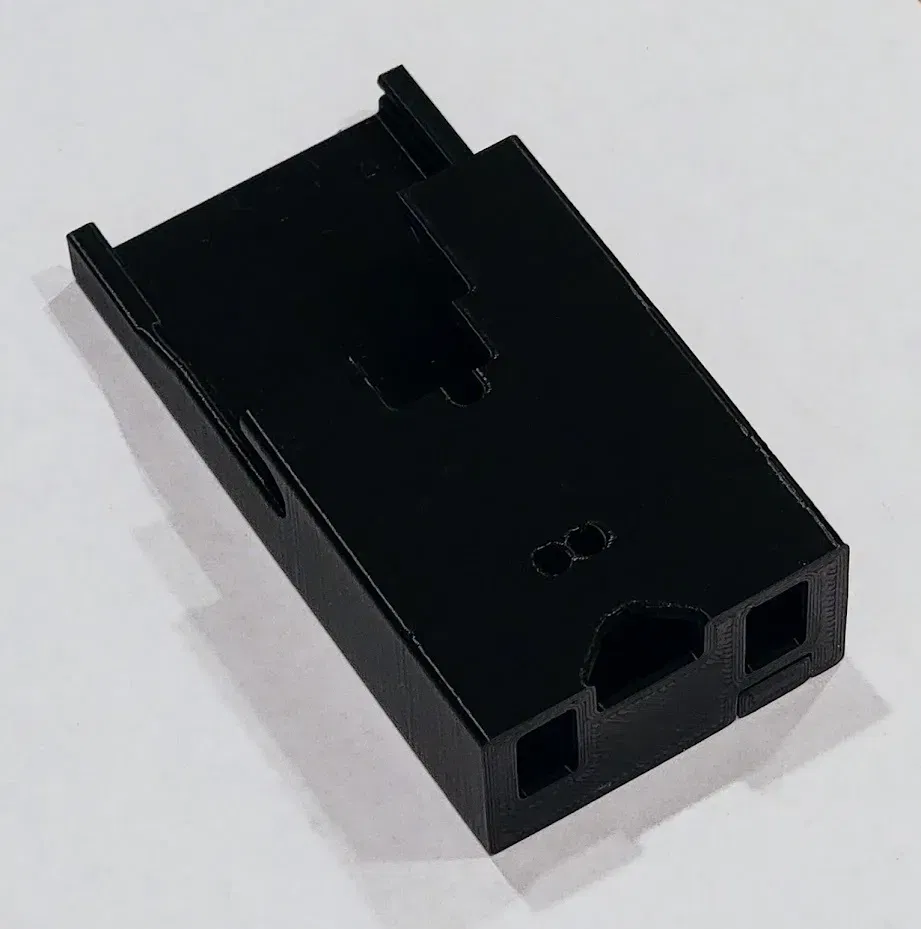

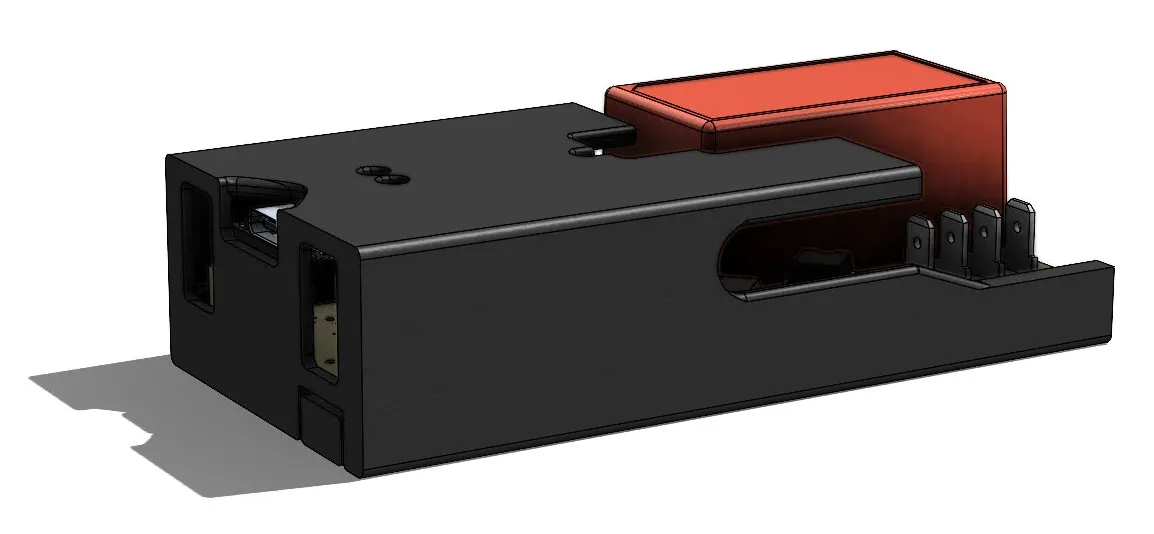

• GB_V3 Housing_Passthru_DFU - sự kết hợp của hai biến thể trước (được hiển thị trong hình ảnh) Khuyến nghị của tôi: sử dụng ST-Link để lập trình với GB_V3 Housing_Passthru. Lắp ráp: Có một chốt PCB (thành phần linh hoạt với tính năng định vị để giữ PCB ở vị trí). Kéo xuống khi chèn PCB (có một giới hạn uốn cong để bạn không thể kéo quá xa và làm gãy chùm tia). Tùy thuộc vào độ rung của máy và vị trí đặt trong máy, bạn có thể muốn quấn silicone hoặc băng Kapton quanh thân để tăng cường an toàn. Khuyến nghị in ấn: Hướng in như thấy bên dưới, PETG, không hỗ trợ, vòi 0.4, lớp 0.2 mm, 3 dòng tường, 20% độ đầy Gyroid. Nếu bạn gặp vấn đề về độ bám dính của giường in, hãy sử dụng một lớp viền, nhưng chốt PCB sẽ khó tách rời. Ghi chú nhanh: Thiết kế này đã sẵn sàng để nhảy ra khỏi máy in 3D và vào máy pha espresso của bạn (với một chút trợ giúp từ bạn). Nếu đây là lần đầu tiên bạn tiếp xúc với F3D, tôi muốn khuyến khích bạn tạo một tài khoản, thích & tải xuống các mô hình Gaggiuino để tăng cường khả năng hiển thị của dự án, và khám phá cộng đồng F3D tuyệt vời! Cập nhật: - 2022-10-31: Tăng khoảng cách đến cổng USB-C của Blackpill thêm 0.4 mm
• 2023-02-03: DFU đã chết. Đã hủy bỏ các mô hình đó.
