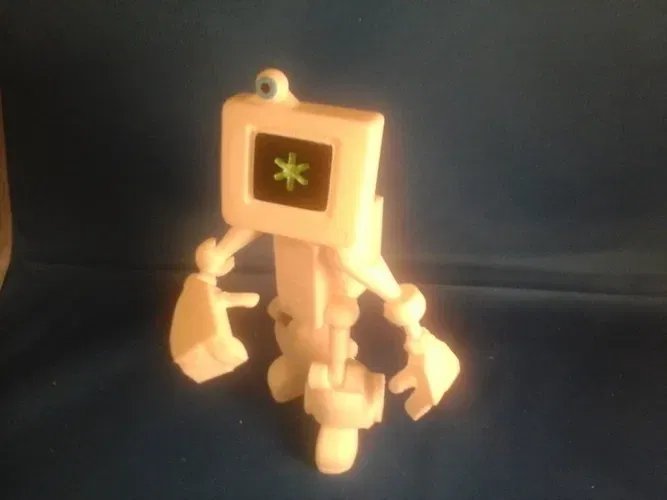

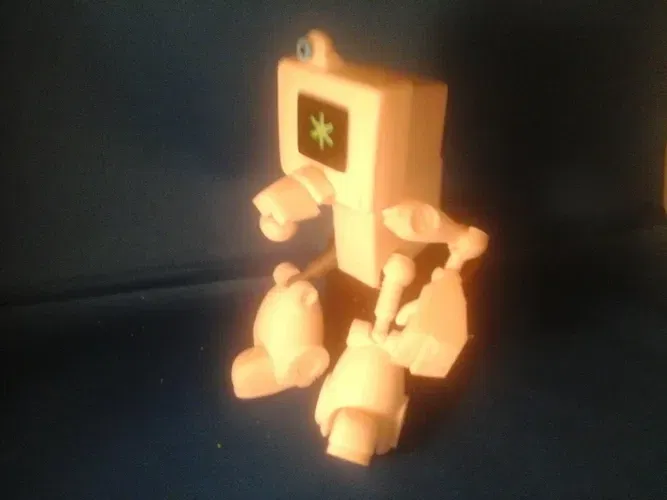

Robot Cymon đồ chơi có thể tạo dáng dễ thương

Cymon đã lâu trở thành linh vật và logo cho công việc thiết kế 3D của tôi. Vì vậy, thật hợp lý khi tôi tạo ra một món đồ chơi robot có thể tạo dáng của anh ấy. Trong quá trình này, tôi đã phát minh ra một đầu nối chắc chắn nhưng dễ sử dụng và in tốt trên các máy in FDM tại nhà. Sau đó, tôi đã tạo ra một món đồ chơi robot có thể tạo dáng chung, và sau đó tôi đã quay lại và làm cho Cymon gốc tương thích với bộ đồ chơi chung như một phần mở rộng đầu tiên. Vì vậy, theo thứ tự thời gian, đây là bộ cuối cùng tôi tạo ra với những đầu nối này, nhưng trong hệ thống phân cấp, đây là một phần giữa.

Cài đặt in được khuyến nghị: In bằng PLA với quạt và không hỗ trợ hoặc bè cho bất kỳ phần nào nếu được định hướng như hình. Các lớp mỏng là tất nhiên là ưu tiên, nhưng bất kỳ lớp nào cũng sẽ hoạt động.

Để đảm bảo vừa khít, nên thử nghiệm bằng cách in chỉ viên bi nhỏ và mảnh khớp và in 2 cái, sau đó xem chúng có dễ dàng ghép lại với nhau không. Nếu chúng không ghép được, bạn nên điều chỉnh tốc độ dòng chảy của filament. Nếu chúng quá chặt, hãy giảm tốc độ dòng chảy một chút, nếu chúng quá lỏng, hãy tăng một chút.

Trong quá trình lắp ráp, nên dán các khớp vai và hông vào các lỗ hông và thân trước khi gắn các phần còn lại. Sau khi kết nối các phần viên bi và khớp lần đầu tiên, hãy giữ chúng chắc chắn và xoay chúng trong khớp hoàn toàn để làm mịn bất kỳ cạnh sắc nào.
