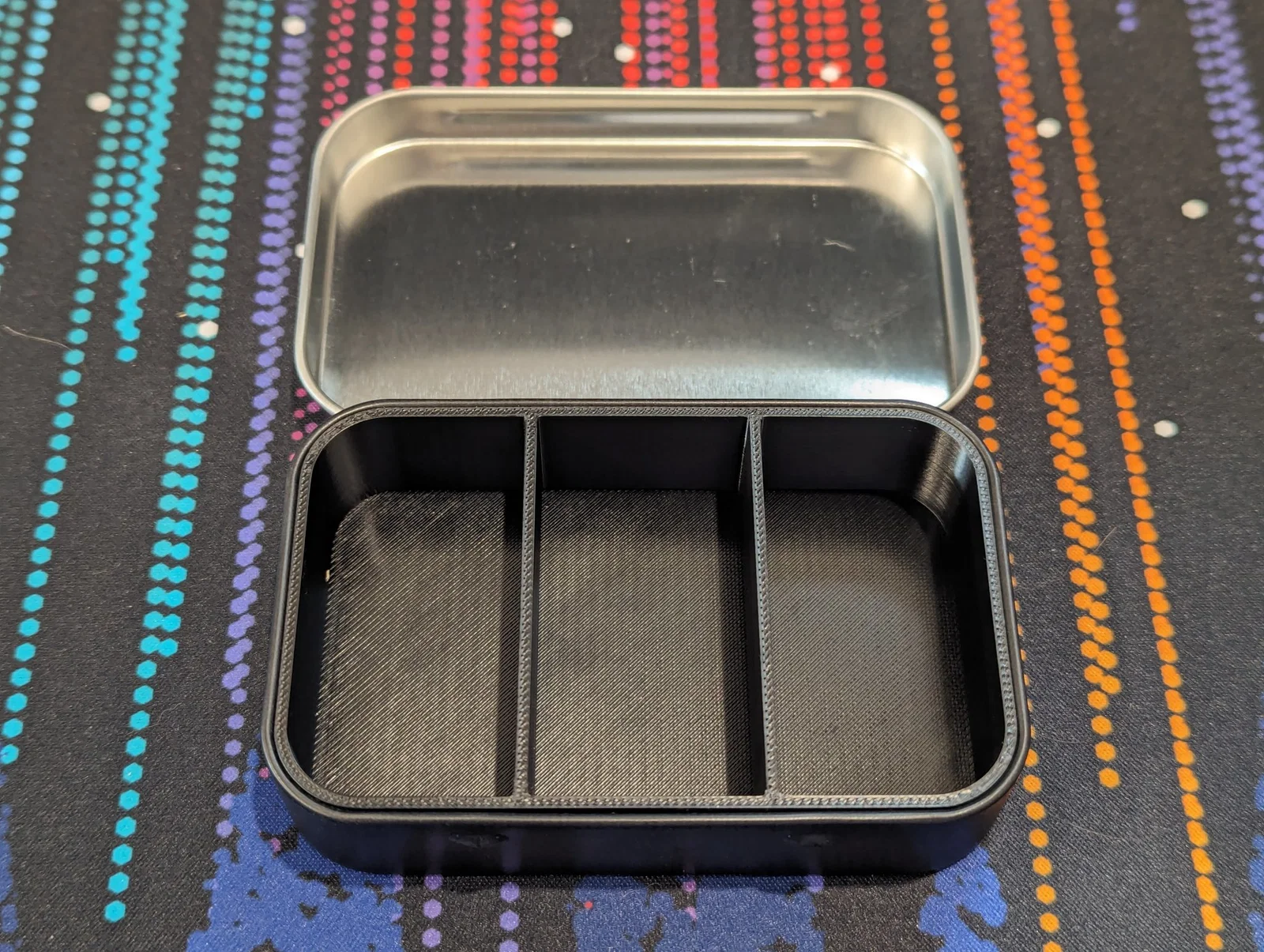

Chèn chia Altoid tùy chỉnh cho hộp thiếc hình chữ nhật

CÁC TẬP TIN 3D ĐƯỢC ĐĂNG TẢI CÓ KÍCH THƯỚC CHẶT CHO CÁC HỘP ALTOID VÌ NÓ ĐƯỢC THIẾT KẾ CHO MỘT HỘP CHỈ LỚN HƠN CHÚT ÍT SO VỚI CHÚNG

Nếu bạn muốn sử dụng chúng trong các hộp thương hiệu Altoid, hãy thu nhỏ kích thước một chút (khoảng 1~0.5mm tùy thuộc vào độ lỏng mà bạn muốn). Nếu bạn thích kích thước nhưng không thích nó đè lên nắp, hãy loại bỏ khoảng 1mm từ chiều cao của nó.

Điểm mấu chốt là bạn có thể tùy chỉnh bộ chia theo sở thích của mình, tôi đã làm cho nó khít, vì tôi không thích bộ tổ chức lắc lư trong các hộp.

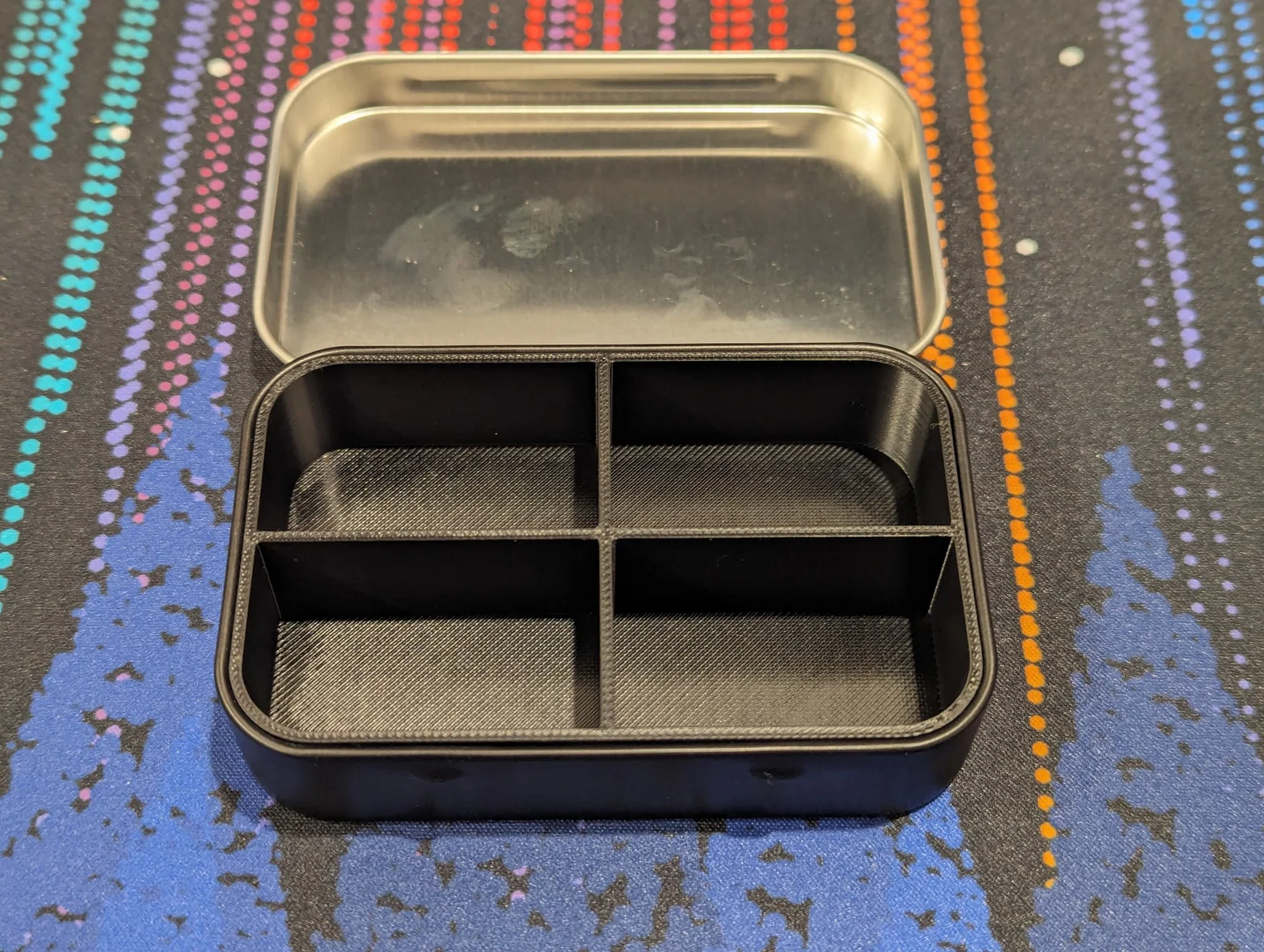

Điều này được làm cho tất cả các thương hiệu hộp có hình dạng như hộp Altoid, chỉ cần một chút công việc. Phiên bản tham số này được thiết kế để cho phép bạn thêm nhiều bộ chia ngang và dọc như bạn muốn. Bạn thậm chí có thể lệch chúng riêng lẻ sang một bên hoặc bên kia (như một nhóm, khoảng cách giữa các bộ chia đi theo cùng một hướng sẽ giữ nguyên).

Ngay cả khi bạn muốn điều gì đó cụ thể hơn, mô hình này có thể là một điểm khởi đầu tốt, cho phép bạn điều chỉnh độ vừa vặn bên trong hộp một cách dễ dàng trước khi thêm phong cách riêng của bạn.

Ngoài ra, tôi đã thêm khả năng tạo mẫu, điều này gần như là một suy nghĩ sau nhưng một số đã được cung cấp và bạn có thể kiểm soát hầu hết các kích thước độc lập với bộ tổ chức. Nó được thiết lập sao cho khi bạn đã điều chỉnh bộ chia của mình, thật dễ dàng để thêm một chút độ dày và có các đường thẳng gần như khớp với bộ chia chính nó.

Dưới đây là liên kết đến tài liệu Onshape:

https://cad.onshape.com/documents/bbc1f0ffe44c6c35a91d620a/w/ec89942d7ce9ddbc55c68fe9/e/485217c5fb762b5619811439?renderMode=0&uiState=65acc08a6a47b87c7c4a4031

Các tập tin 3D được đăng tải được thiết kế cho những chiếc hộp này:

https://www.amazon.com/dp/B07LG599QK?ref=ppx_yo2ov_dt_b_product_details&th=1

Tôi đã liên kết vẻ ngoài màu đen của chúng, và chưa tìm thấy hương vị của Altoids nào mà tôi sẽ nhanh chóng sử dụng.
