Giá đỡ miniSB cho hotend Rapido HF trên Voron 0.2

Khi xây dựng Voron 0.2 của tôi với một Rapido, tôi đã gặp phải giá đỡ Rapido thường được nhắc đến của Maverick (https://mods.vorondesign.com/detail/dWZjGJ83RbTpRTdYYRwng), nhưng tôi không hài lòng với nó vì:

• nó yêu cầu in một bộ vỏ miniSB hoàn toàn mới (mà dài hơn một chút)
• nó yêu cầu từ bỏ một vài mm chiều cao tối đa
• vì vỏ khác nhau, bạn không thể dễ dàng kết hợp nó với các mod khác thay thế vỏ (như vỏ miniSB của klicky)
• nó chưa được cập nhật với những cải tiến về ống làm mát của V0.2r1
• hướng của các lỗ gắn không lý tưởng và khiến tất cả các vớ của Rapido không vừa
• nó hơi quá “mở” xung quanh bộ tản nhiệt, cho phép nhiều không khí từ quạt đi vòng quanh bộ tản nhiệt thay vì đi qua nó.

Vì vậy, tôi đã bắt tay vào thiết kế lại nó để giải quyết những vấn đề trên.

Đây là kết quả: nó nâng Rapido lên vài mm trong khối gắn và do đó vừa vặn với vỏ tiêu chuẩn, xoay nó một chút để dây và vớ vừa hơn, và cung cấp một kênh tốt hơn để buộc nhiều không khí hơn đi qua bộ tản nhiệt.

In bằng cách sử dụng các cài đặt phần tiêu chuẩn của voron.

Được thiết kế trong openscad, sử dụng giá đỡ Revo làm điểm khởi đầu (mặc dù đã được sửa đổi nhiều từ đó). Nếu sử dụng phiên bản openscad, điều này được thiết kế để hoạt động từ thư mục STLs/của kho lưu trữ Voron-0 để nó có thể tải mô hình Voron-0 Revo tiêu chuẩn làm điểm khởi đầu.

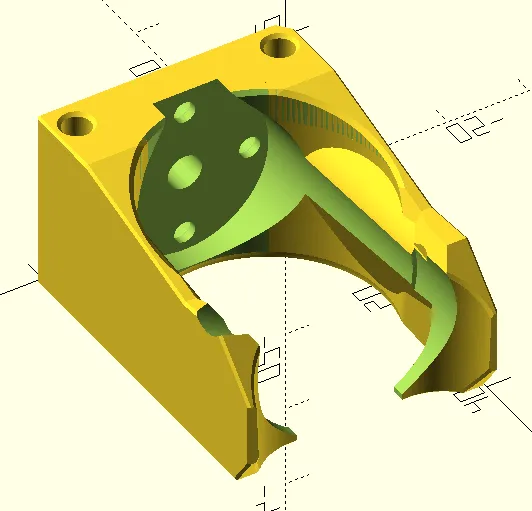

(Ảnh là hình ảnh mở rộng openscad, vì đây là một phần nội bộ, nhưng tôi đã sử dụng nó thành công trong vài tuần qua trong V0.2 của tôi với vỏ minisb tiêu chuẩn).

Chỉnh sửa: Tôi vẫn đang sử dụng cái này nhiều tháng sau, bây giờ với một Rapido 2 HF cũng hoạt động tốt.
