Giá đỡ cuộn filament flsun qq-s pro sử dụng giá đỡ cuộn từ ...

TẢI XUỐNG LIÊN KẾT HƯ HỎNG *nếu liên kết tải xuống bị hỏng, tôi đã thêm một tệp zip với tất cả các tệp trong đó để bạn có thể tải xuống thủ công từ danh sách các phần mà không cần phải tải từng tệp riêng lẻ*

Lưu ý*** tôi khuyên bạn nên in phiên bản v2 hoặc phiên bản cao nhất của các tệp nếu có.

tôi không tạo ra tất cả các phần trong tải lên, đây là cái mà tôi đã sử dụng nhiều nhất và cũng là cái trong tải lên này nên tôi muốn chia sẻ bản gốc https://www.thingiverse.com/thing:3020026

ngay cả đối với các phần mà tôi đã tạo, chúng được mô hình hóa dựa trên bản gốc hoặc là một phần của tệp gốc đã được thay đổi.

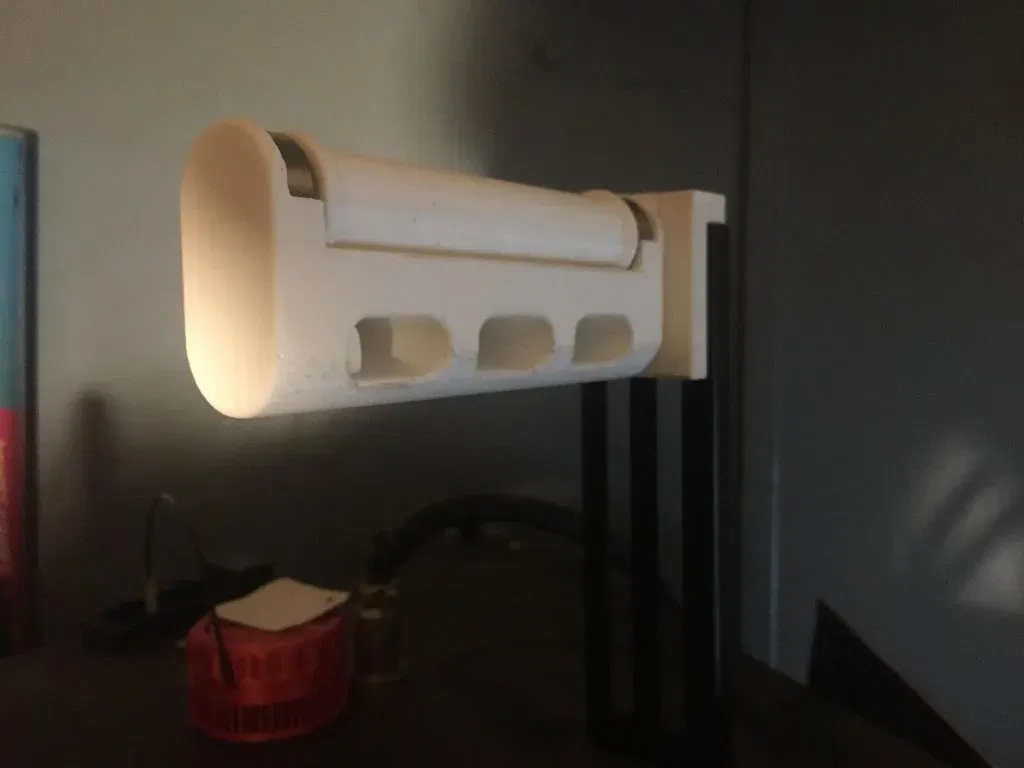

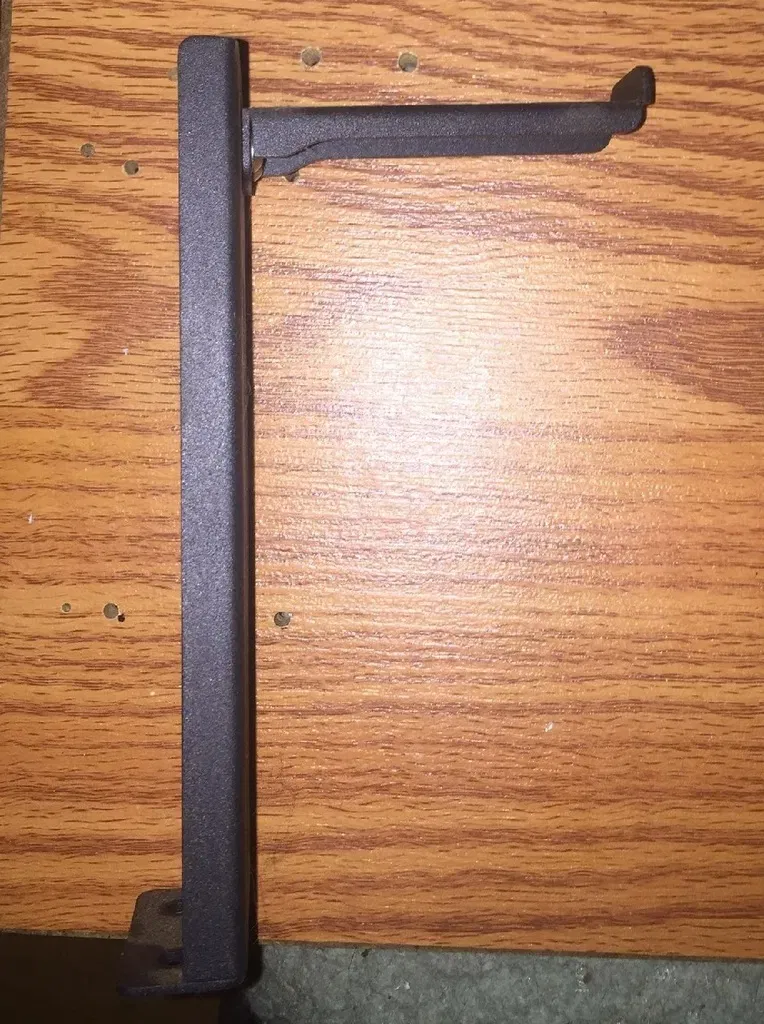

Tôi đã sử dụng kiểu giá đỡ cuộn này trên hầu hết các máy in của mình. Nó luôn là một điều dễ dàng để thực hiện trên hầu hết các máy, nhưng đối với flsun qq-s pros, tôi có cả hai loại giá đỡ giống nhau, một cánh tay kim loại gắn vào đỉnh máy in với một cánh tay nhỏ hơn mà bạn bắt vít vào cái đầu tiên, và đây là nơi giữ cuộn filament. Nó hoạt động nhưng nếu bạn có một cuộn lớn hơn, nó không đi qua để bắt nó nên có thể rơi ra. Tôi đã tìm thấy một vài tùy chọn để có kiểu này trên flsun đầu tiên của mình và tất cả đều yêu cầu thay thế mọi thứ bằng các bộ phận in, điều này cũng ổn nhưng nếu bạn có thể làm điều đó trong khi sử dụng các bộ phận kim loại gốc thì sẽ mạnh hơn. Nhưng hồi đó tôi vẫn mới không chỉ về in 3D mà còn về mô hình 3D nên tôi không thể tự làm vào thời điểm đó, vì vậy tôi đã chọn một cái rất giống, chỉ cần in mọi thứ và nó chỉ vừa khít với nhau, không thể kết hợp hoặc thay thế với những cái khác của tôi. Nhưng giờ đây, sau một năm rưỡi, tôi cuối cùng đã đến mức mà tôi có thể tạo hoặc chỉnh sửa các tệp theo ý thích của mình phần lớn và quyết định làm tất cả các bộ phận từ giá đỡ này https://www.thingiverse.com/thing:3020026 hoạt động với giá đỡ cuộn filament flsun qq-s pros. Lấy 2 con vít ra giữ cánh tay nhỏ hơn trên giá đỡ cuộn, giữ lại những con vít đó vì chúng sẽ được sử dụng để giữ giá đỡ con lăn mới ở vị trí. Bây giờ trượt giá đỡ lên trên giá đỡ và các lỗ sẽ khớp khi đẩy xuống hoàn toàn. Nó có thể cần một chút làm sạch các cạnh để vừa khít nhưng phụ thuộc vào cách máy in của bạn hoạt động cũng như cách flsun làm tất cả các giá đỡ có cùng kích thước. Cái của tôi rất chặt cho cái đầu tiên và tôi đã phải mài các góc để cho nó vào nhưng cái thứ hai cho máy in khác của tôi không tệ như vậy. Khi nó được đặt hoàn toàn lên, nếu bạn in v1 thì các bu lông gốc sẽ hoạt động để giữ giá đỡ ở vị trí nhưng nếu bạn sử dụng v2, bạn có thể sử dụng các bu lông gốc để giữ giá đỡ ở vị trí nhưng cũng sử dụng nó để tạo áp lực lên giá đỡ con lăn để nó không thể trượt ra khỏi vị trí.

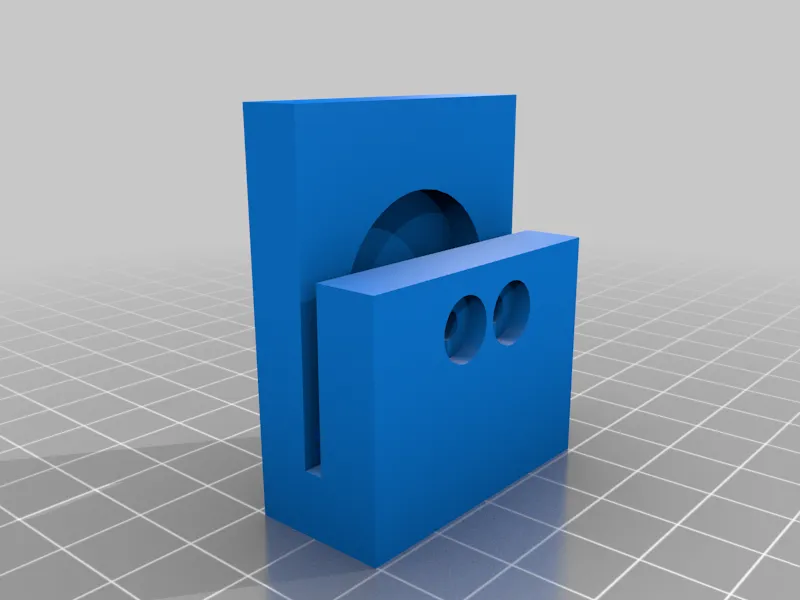

tôi thực sự đã khoan lỗ vào cái của tôi sau đó để các vít dài hơn có thể giữ nó ở vị trí trong khi khóa nó mà không đẩy ra ngoài, tôi có thể thêm một phiên bản v2 của giá đỡ con lăn với các lỗ đã được mô hình hóa vào phần. nhưng khi bạn đã gắn vít vào, bạn có thể sử dụng một vòng bi 608 mà tôi nghĩ là thường được sử dụng với ván trượt nhưng không chắc lắm, tôi chỉ biết chúng hoạt động tuyệt vời cho các dự án nhỏ. nhưng nếu bạn không có sẵn hoặc không muốn tốn tiền cho chúng, bạn có thể in vòng bi nhựa giả 608 và nó sẽ ngồi trong giá đỡ con lăn và giữ con lăn như một vòng bi, nếu nó chặt bạn có thể mài bên trong của vòng bi giả hoặc cột trên con lăn và nó sẽ quay gần như mượt mà như một vòng bi thật. sau đó bạn đã xong. nó đã sẵn sàng để sử dụng. tôi hy vọng điều này giúp ích và tôi không biết ai là người sáng tạo ban đầu của những thứ này, tôi đã thấy chúng được làm và tải lên bởi khá nhiều người khác nhau và tất cả chúng đều trông giống nhau nhưng có kích thước hơi khác nhau nên tôi đã chọn giá đỡ filler vì nó có nhiều tùy chọn để bắt đầu và tôi chỉ lấy đồ của họ và làm cho nó hoạt động với đồ của nhà máy vì vậy tất cả các máy in của tôi đều có cùng một thiết lập.

Sau in

hướng dẫn cài đặt.

BƯỚC

1: gỡ bỏ cánh tay nhỏ từ giá đỡ cuộn ban đầu. (giữ lại ốc, sẽ sử dụng lại)

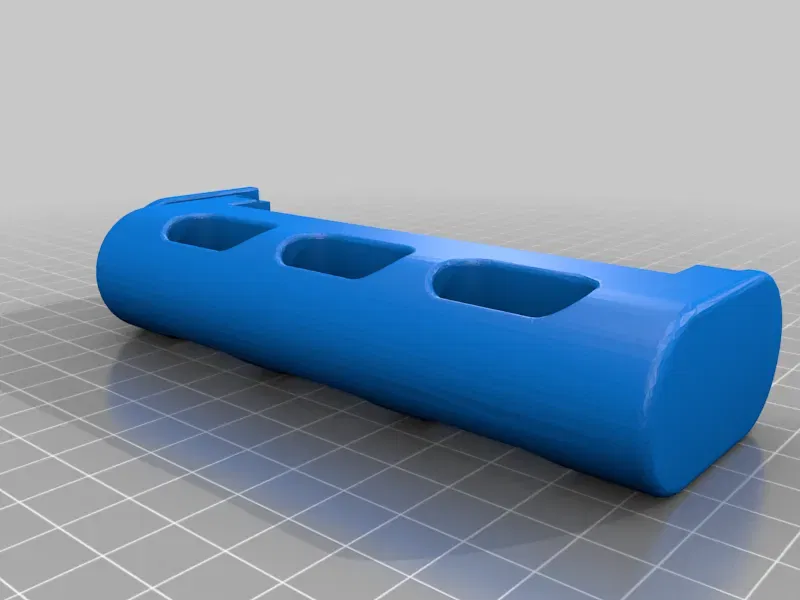

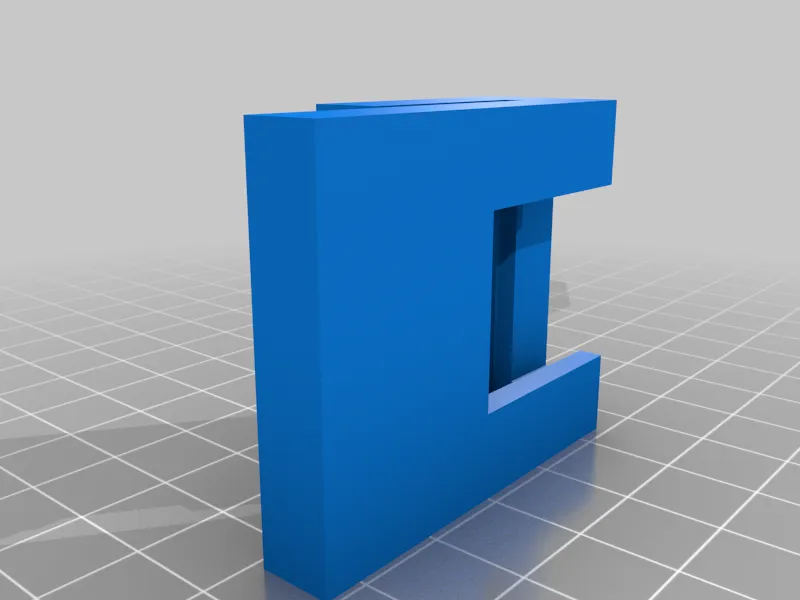

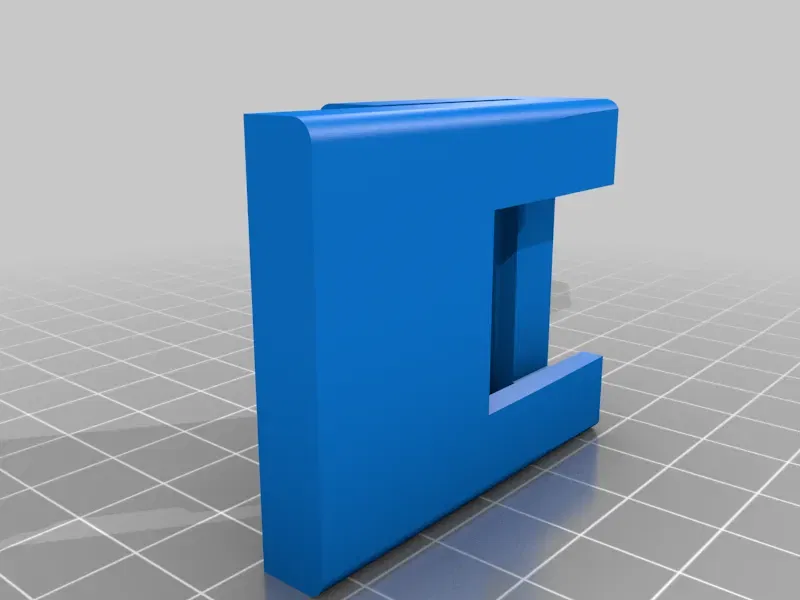

2: Đặt giá đỡ cuộn lên trên giá đỡ cũ thay cho cánh tay nhỏ đã gỡ bỏ trước đó. Phần này có thể cần được mài để vừa giữa các cạnh ở mặt sau của giá đỡ. bạn có thể gỡ nó ra để lắp ráp hầu hết mọi thứ và sẽ dễ dàng hơn rất nhiều. chỉ cần hai ốc ở dưới cùng của giá đỡ để gỡ bỏ nó.

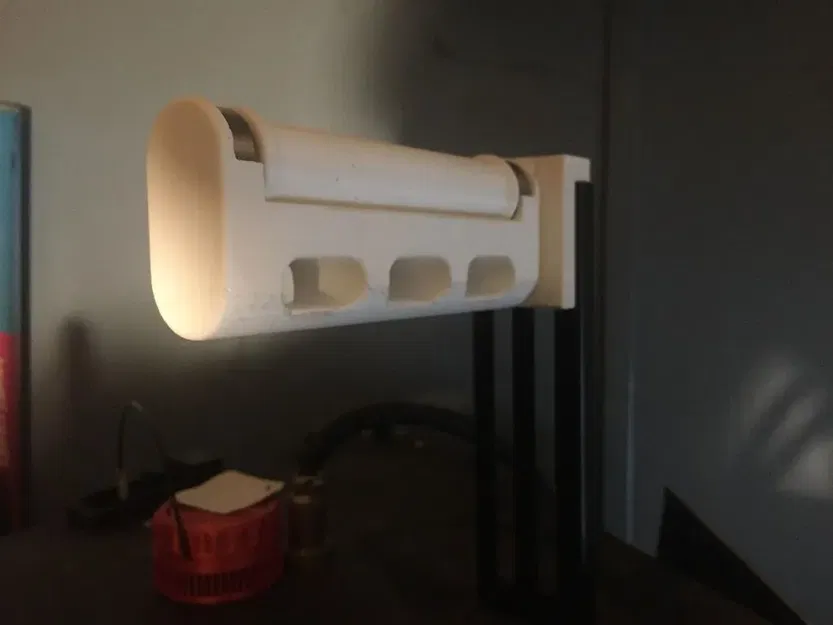

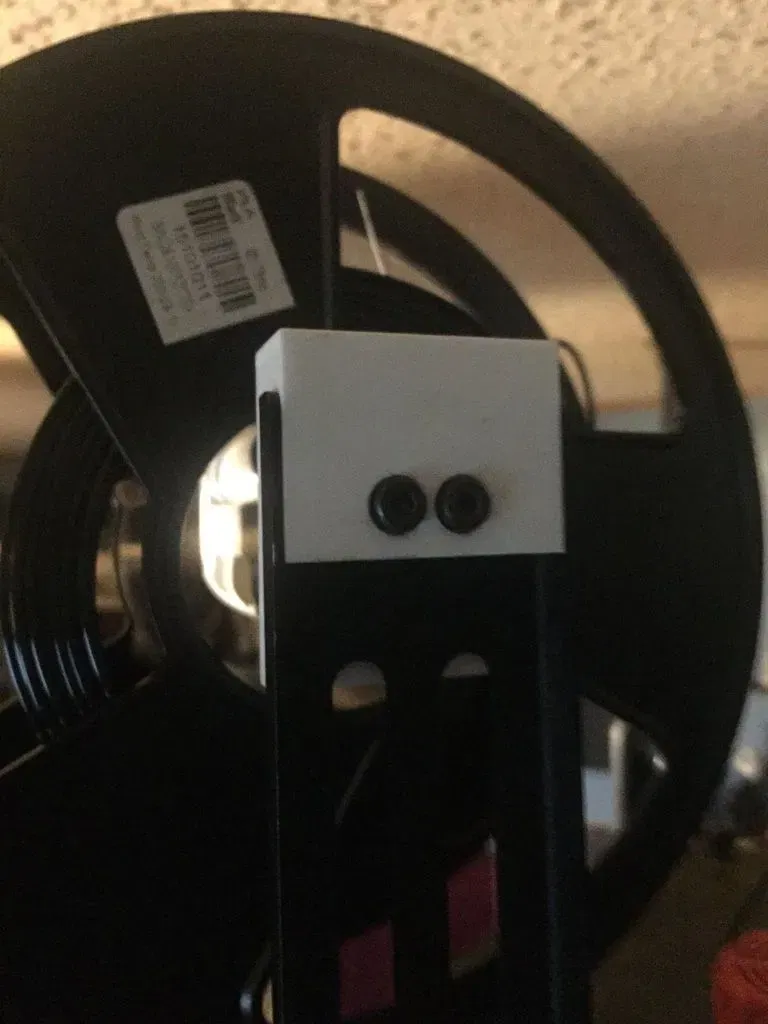

3: một khi giá đỡ cuộn đã ở trên giá đỡ và được đẩy xuống hoàn toàn, hãy tiếp tục và đặt phần giá đỡ cuộn vào giá đỡ vừa lắp. bây giờ nếu bạn in phiên bản 1 của giá đỡ, các ốc ban đầu sẽ giữ nó lại tốt, nhưng nếu bạn in phiên bản 2, các ốc sẽ giữ cả giá đỡ và giá đỡ cuộn ở vị trí. khi bạn đã có các ốc giữ mọi thứ ở vị trí, nếu bạn đã gỡ nó ra khỏi máy in để lắp ráp, hãy tiếp tục và gắn lại vào máy in với 2 ốc bạn đã tháo ra.

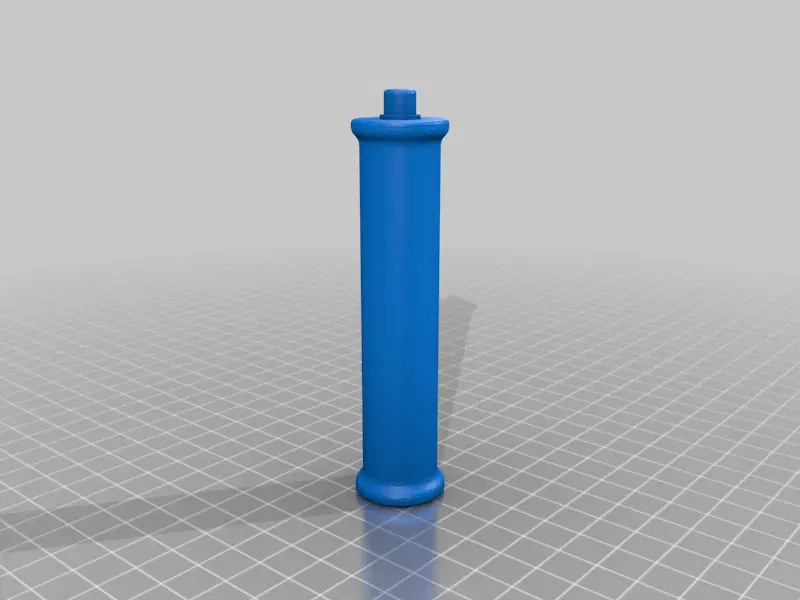

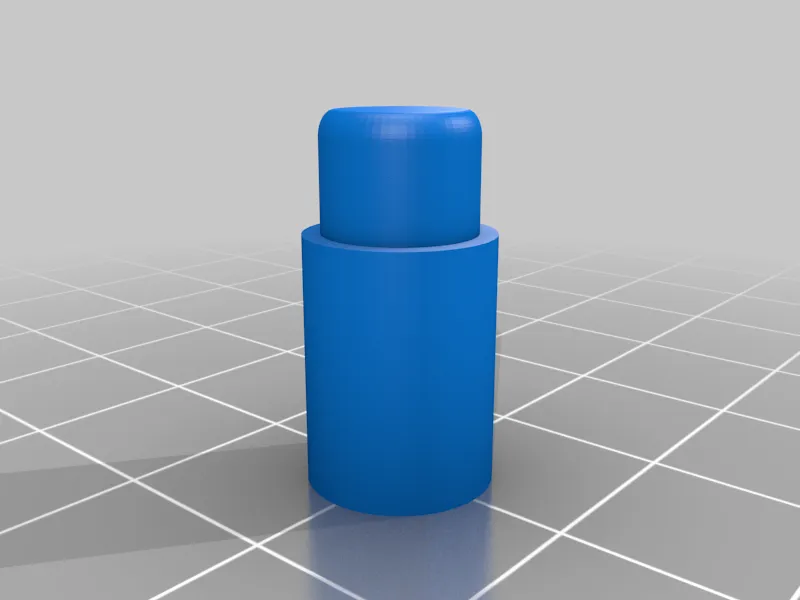

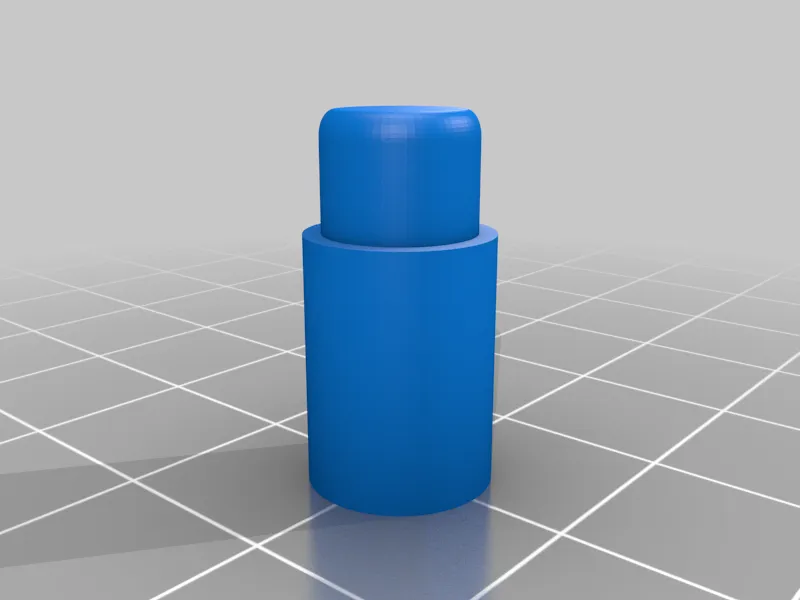

4: khi bạn đã gắn mọi thứ, hãy lấy cuộn hoặc con lăn và một cột và đặt vào đầu của con lăn, có 3 kích thước khác nhau nên tùy thuộc vào độ dung sai của máy in của bạn, kích thước giữa hoạt động tốt với tôi, tôi đã muốn chặt nhưng không muốn phải mài hoặc ép bất cứ thứ gì lại với nhau nên kích thước giữa thì chặt nhưng chỉ cần vài cái gõ nhẹ là nó vào. nếu bạn in đồ và luôn ở phía chặt hơn khi lắp ráp chúng thì bạn có thể muốn chọn cái nhỏ nhất nhưng tôi không thử nó cá nhân.

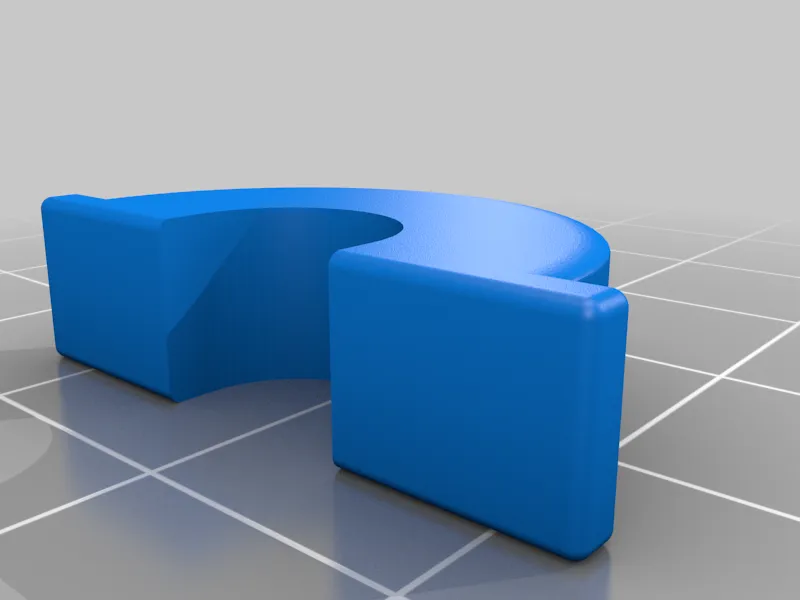

5: bây giờ tùy thuộc vào việc bạn có vòng bi 608 hay không, bạn sẽ đặt vòng bi hoặc cái giả bằng nhựa lên các cột ở mỗi đầu của con lăn và sau đó đặt nó vào giá đỡ cuộn.

6: chỉ cần đặt filament của bạn lên và tải nó và bắt đầu in, HẾT.

[Ghi chú cập nhật đã bị xóa để rõ ràng trong bản dịch]
