Bảng phân phối điện XT-60 với thanh đồng

Tác giả pkkshadow

Lượt tải
48
Lượt thích
9
Lượt coi
439

File 15 11,5 MB

  • case_body_1765642414.objOBJ · 1,9 MB
  • case_top_1765642417.objOBJ · 369,1 KB
  • case_body-nut-insert-version_1765642418.stepSTEP · 74,4 KB
  • case_body-nut-insert-version_1765642419.objOBJ · 504,8 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#124360
Danh mục
DIY
Ngày đăng
Giấy phép
CC BY — Ghi công

Mô tả

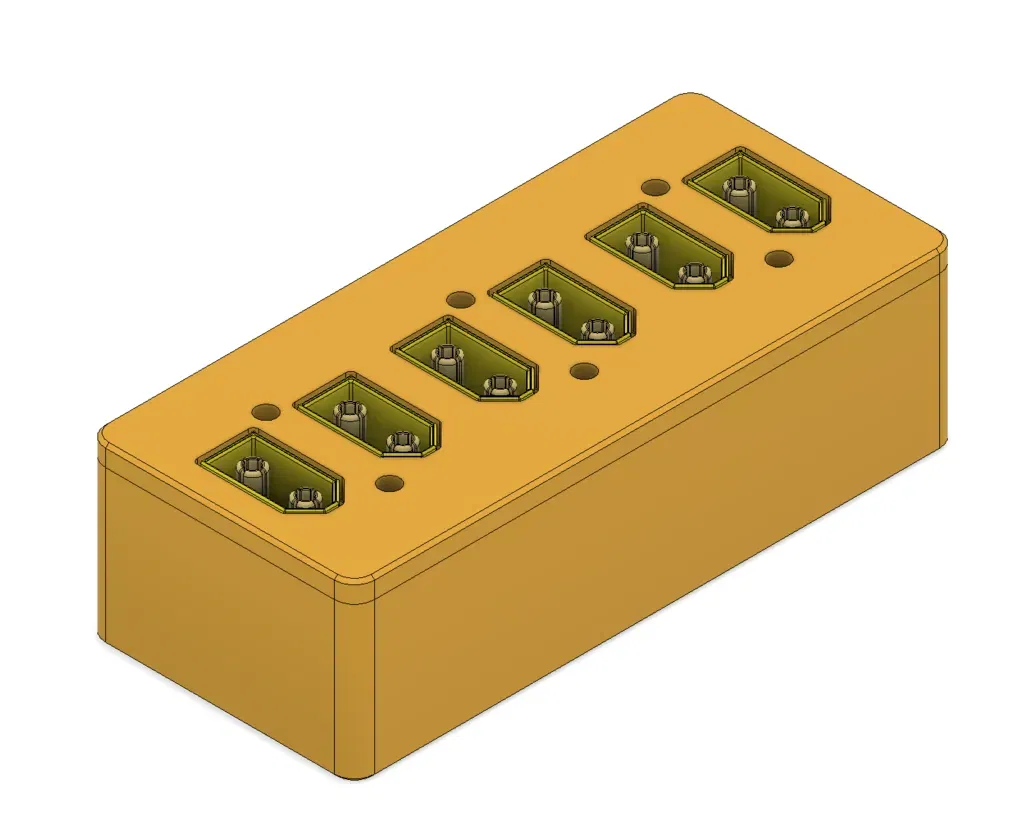

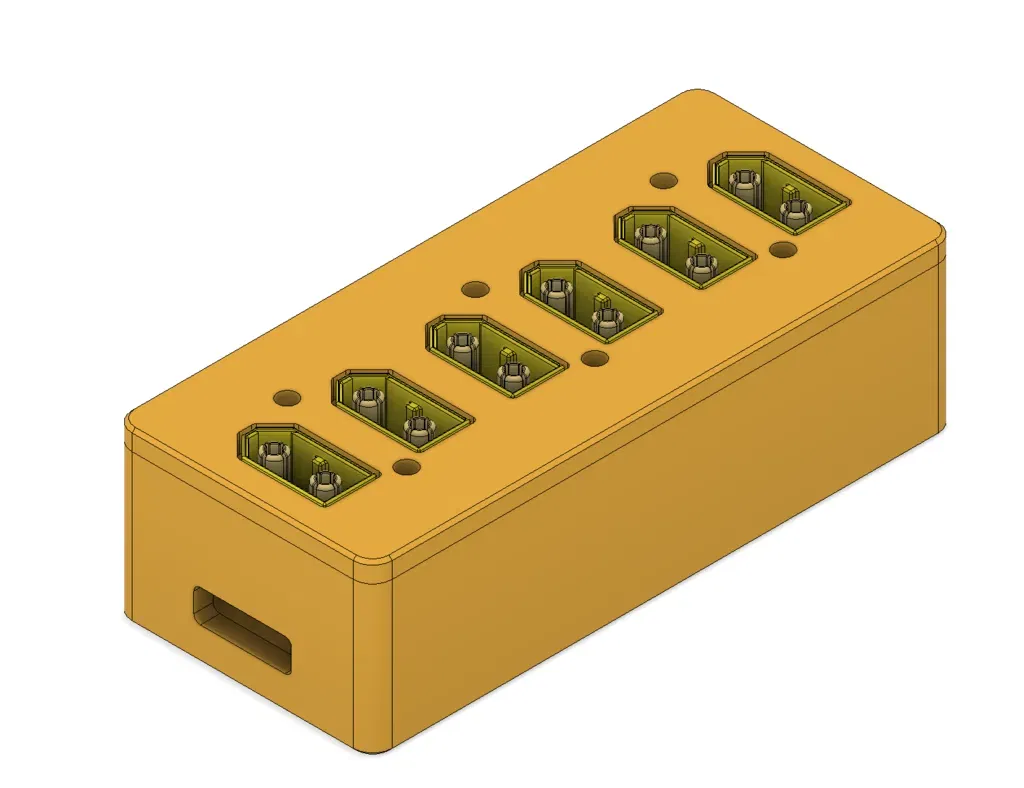

Chỉ cần phân phối điện đơn giản sử dụng các đầu nối XT-60 và hai thanh đồng. Dây dẫn nên được cầu chì với các giá trị phù hợp. Cũng như dây dẫn đầu vào, có thể cắm vào một trong sáu đầu nối.

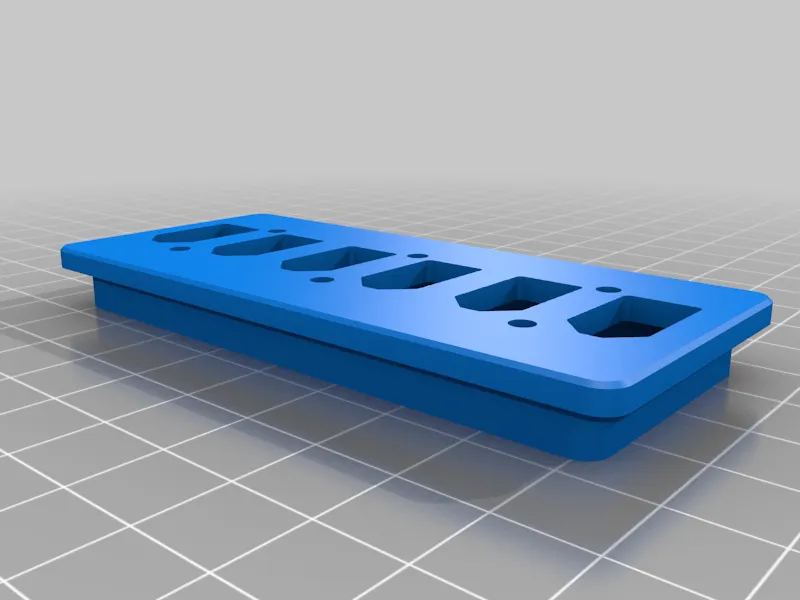

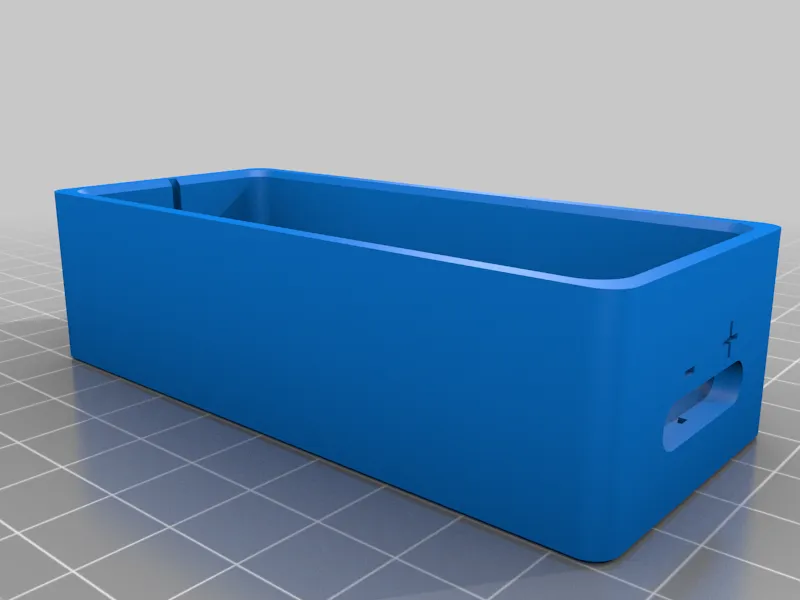

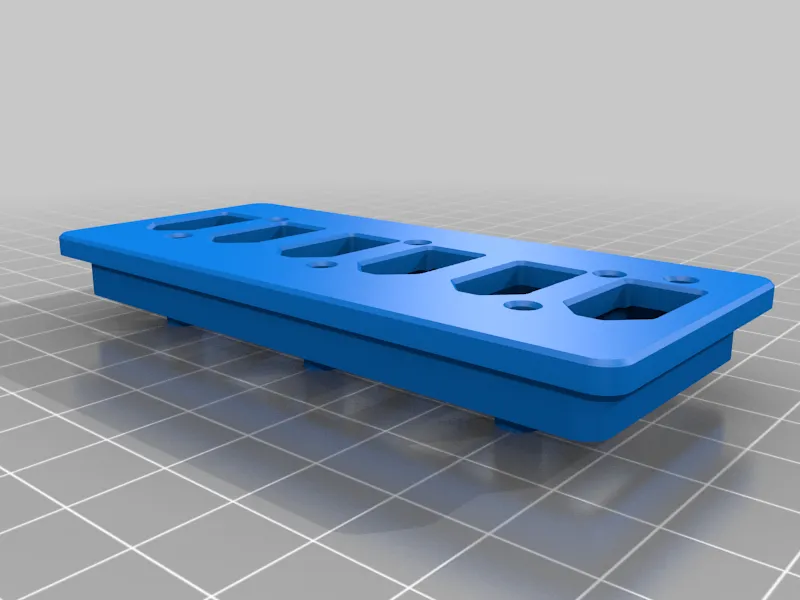

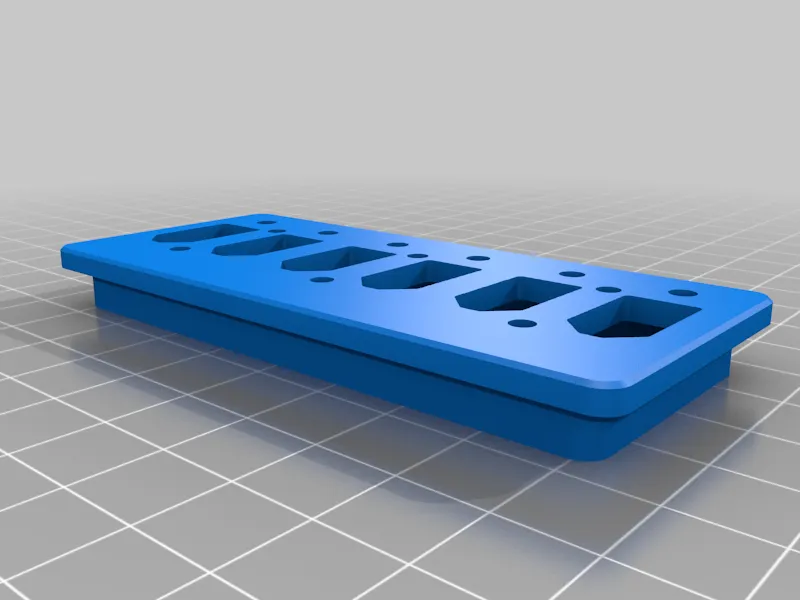

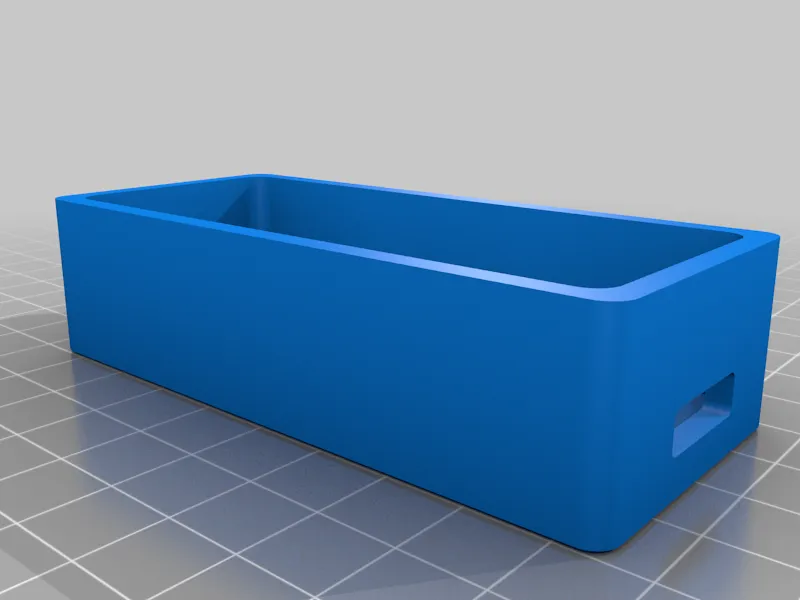

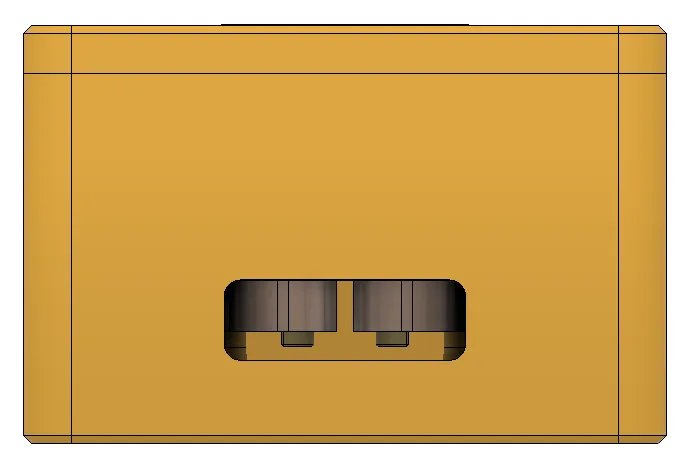

Nhiều phiên bản của các phần vỏ. Các tệp nguồn được bao gồm để bạn có thể chỉnh sửa theo sở thích của mình. Các phần có "mới" ở cuối là phiên bản cuối cùng của tôi.

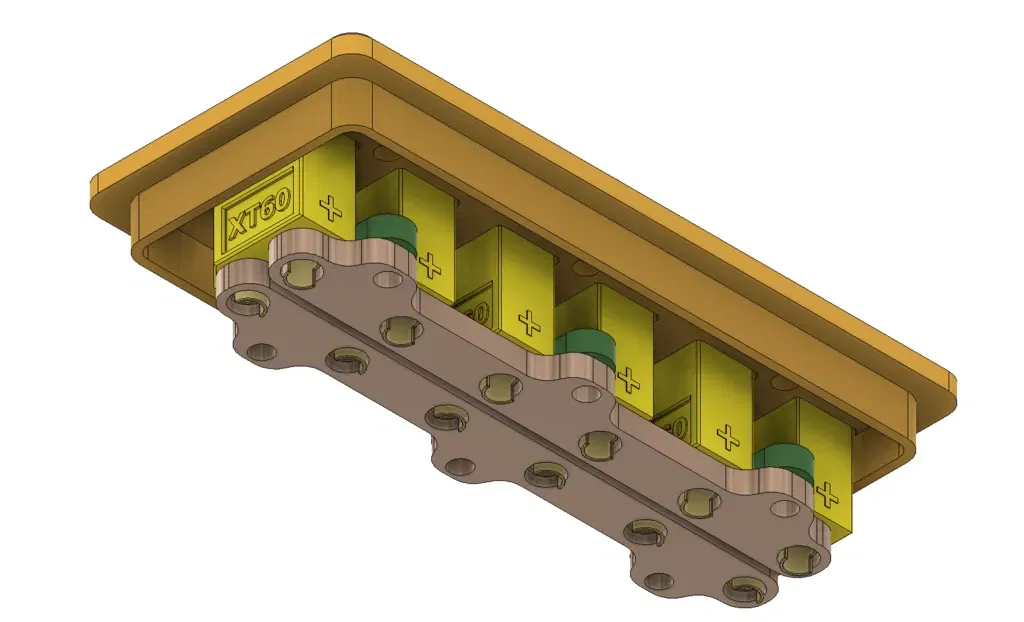

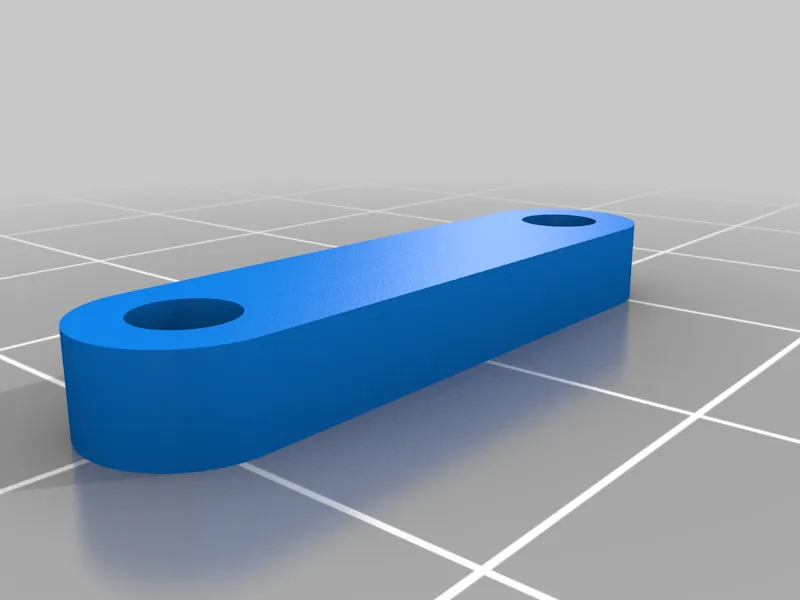

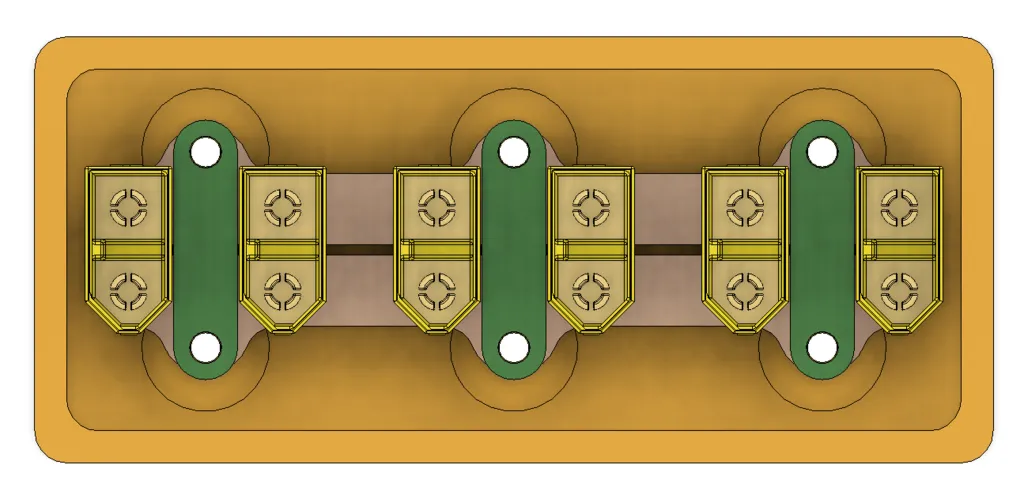

Bạn sẽ cần một mỏ hàn công suất 100W~ hoặc mạnh hơn để có một mối hàn tốt giữa các đầu nối và thanh đồng cũng như dây dẫn đầu vào. x6 vít M3 dài 25mm sẽ giữ mọi thứ lại với nhau cùng với x6 đai ốc M3 sẽ giữ chặt các dây đai thanh. Các thanh đồng trong bản vẽ cad có kích thước khoảng 1/8 inch/3.175mm.

Vỏ có thể được in 3D, chỉ cần tăng số lượng đường viền tường. Một người cũng có thể khoan lỗ có kích thước ren M3 cho các chèn đai ốc M3 (tôi chưa thử nghiệm điều này nên bạn tự làm nhé).

[Ghi chú cập nhật đã bị xóa để rõ ràng trong bản dịch]

Cho tôi biết nếu bạn in cái này ra và hoàn thành toàn bộ, tôi muốn biết nó hoạt động tốt như thế nào.
