Bộ chuyển đổi LGX Lite sang Orbiter cho máy in 3D

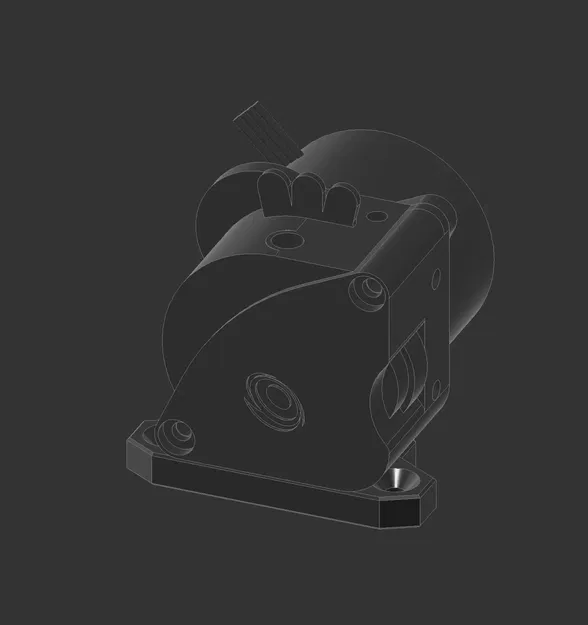

STL này cho phép bạn gắn Extruder LGX Lite vào cùng một vị trí của Extruder Orbiter.

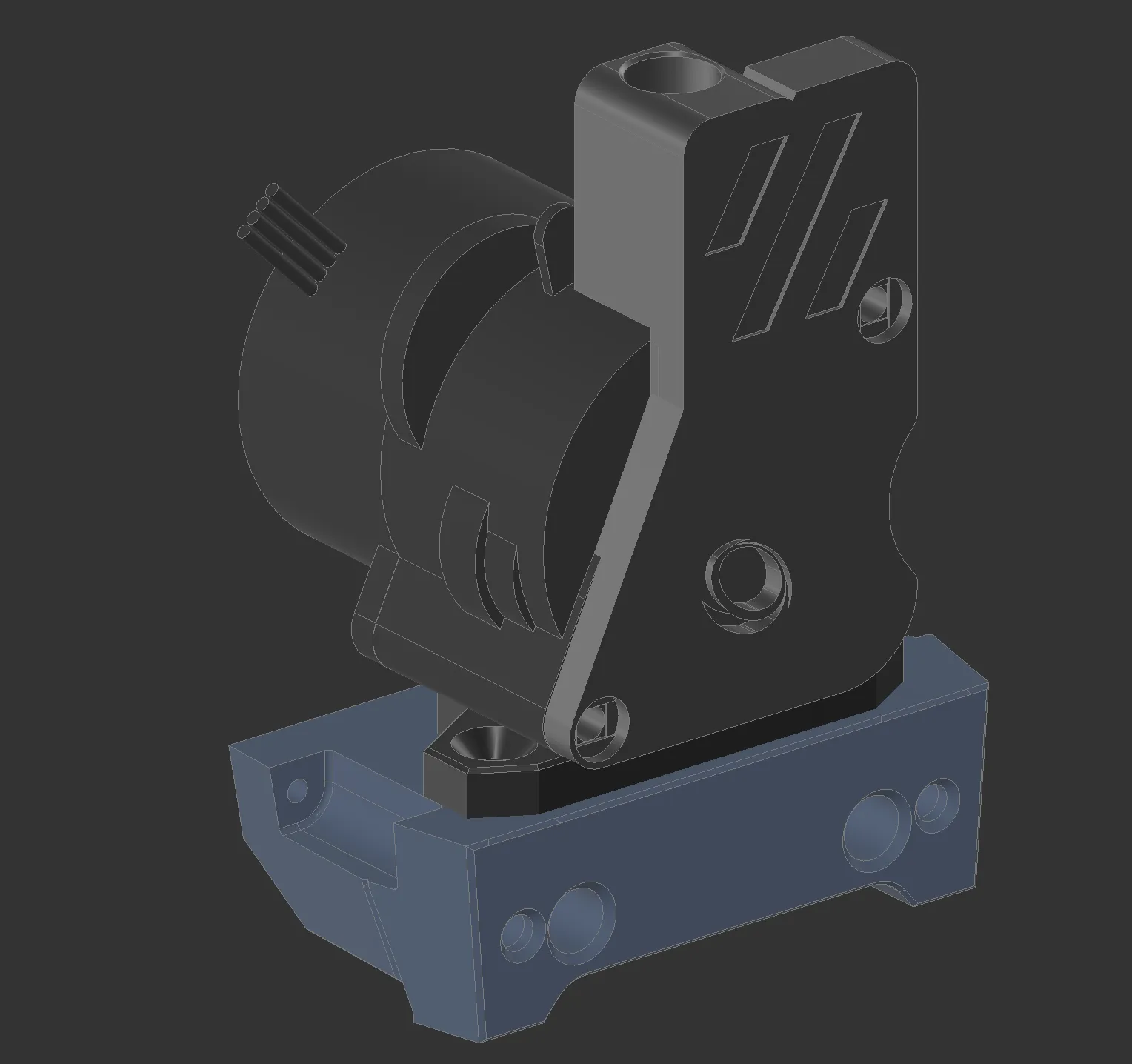

Điều này cho phép bạn sử dụng cảm biến Toolhead như Stealth Orbiter (https://github.com/sneakytreesnake/StealthOrbiter/tree/main) cũng như các Mount Orbiter khác.

Đây là một fit chặt, và bạn sẽ cần một đầu vít lục giác bóng và một số vít countersunk đầu socket.

Trong trường hợp của tôi, tôi cần: 1x đầu vít bóng 2mm 6x vít countersunk M3x10mm hoặc M3x12mm (DIN 7991 v.v. Xem ghi chú bên dưới)

Nếu bạn đang sử dụng toolhead stealth orbiter, bạn cũng sẽ cần 2x chèn Heatset M3 (Theo thông số Voron)

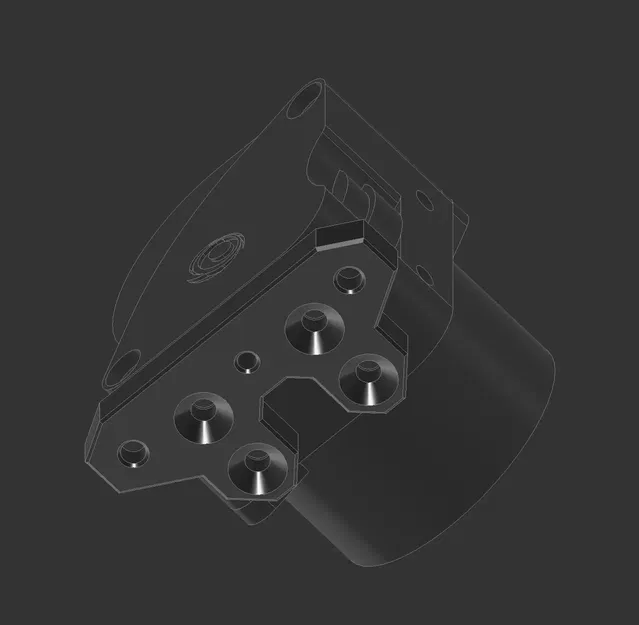

Hướng dẫn: 1. Luồn tất cả các vít vào các lỗ countersunk trên bộ chuyển đổi, nếu máy in của bạn được điều chỉnh tốt, nó sẽ giữ các vít cố định. Bạn nên có 4 cái theo một hướng, 2 cái theo hướng khác. 2. Vặn bộ chuyển đổi vào đáy của Extruder LGX Lite bằng cách sử dụng 4 lỗ phù hợp (Xem ghi chú bên dưới) 3. Sử dụng 2 vít cố định, gắn bộ chuyển đổi vào bất kỳ Mount Extruder Orbiter tương thích nào. Luân phiên giữa các vít, và đi chậm, cẩn thận không làm hỏng vít.

Ghi chú: Về lý thuyết, bạn cần vít countersunk M3x10mm, trên hai LGX Lite mà tôi có, một cái cho phép sử dụng M3x10mm, nhưng cái kia yêu cầu vít M3x12mm. Luôn bắt đầu với vít ngắn hơn vì bạn có thể làm hỏng LGX Lite với vít dài hơn.

Cảm biến Toolhead LGX Lite Gốc/Cải tiến, sẽ có sớm!

Vui lòng xem thiết kế khác của tôi cho Cảm biến Nhập Vật Liệu.
