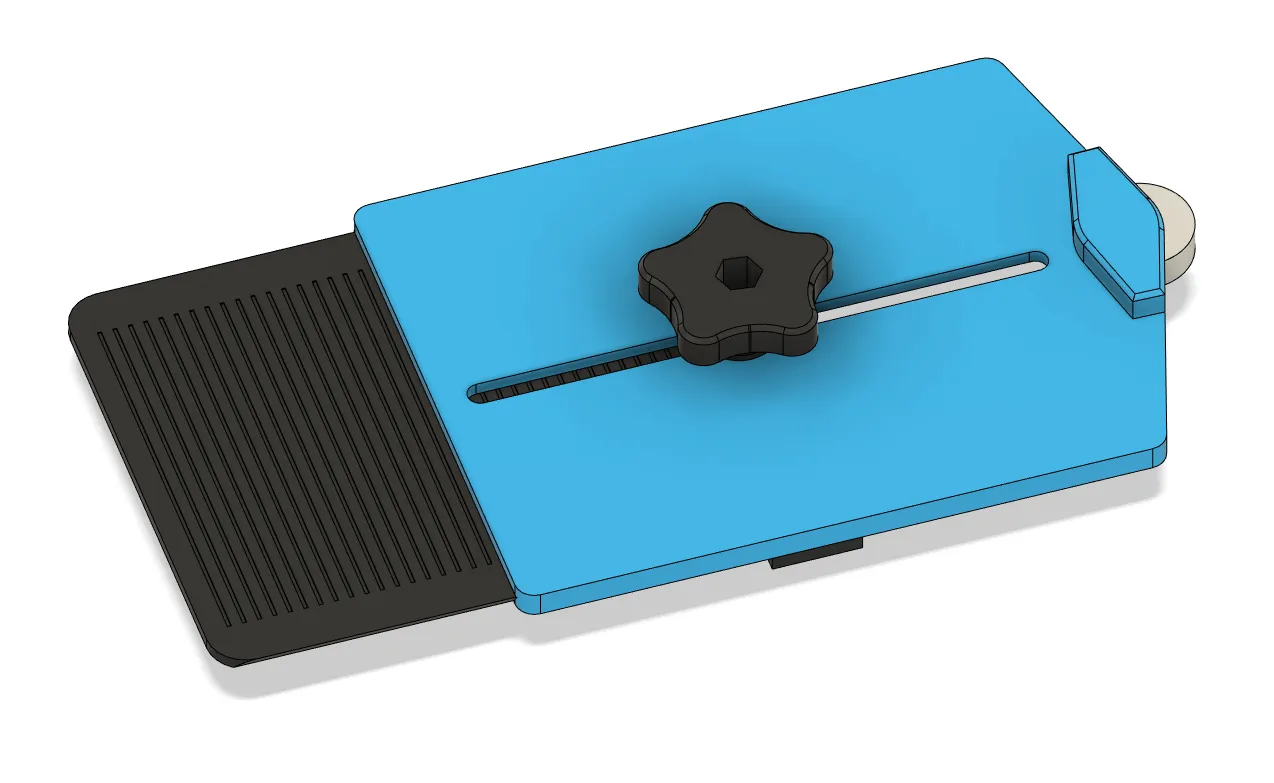

Giá đỡ cắt gỗ mỏng cho máy cưa bàn

Máy cưa bàn là nguy hiểm. In và sử dụng theo rủi ro của riêng bạn.

Được thiết kế để yêu cầu rất ít phần cứng bổ sung.

Độ chính xác giữa các bề mặt trượt khoảng 0.2 mm. Bạn có thể gặp vấn đề với việc kẹt nếu máy in của bạn không được điều chỉnh đúng, vì vậy hãy coi đó như một thử thách!

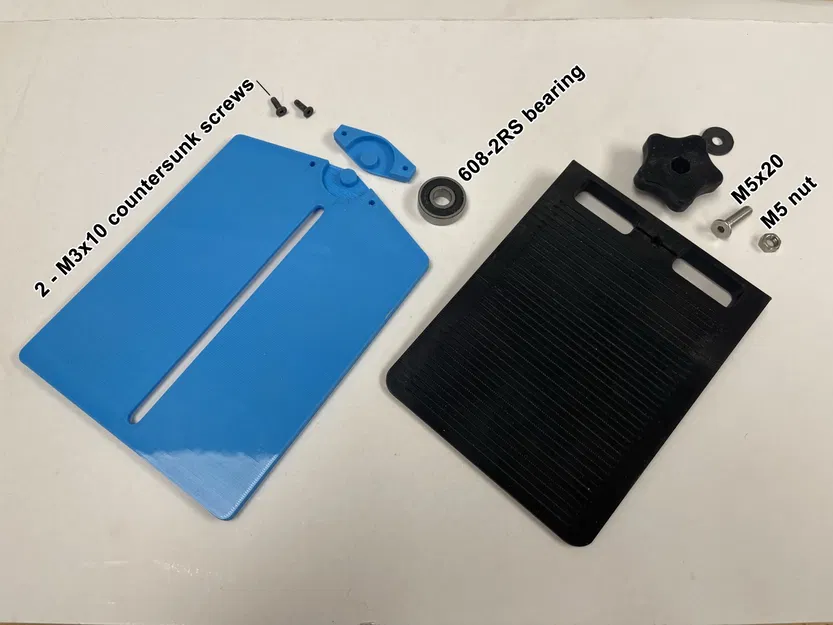

Phần cứng:

• Vít chìm M5 x 20 mm (x1) & đai ốc (x1)
• Vít chìm M3 x 10 mm (x2)
• Vòng bi 608-2RS (vòng bi tiêu chuẩn cho ván trượt). Nếu bạn không có vòng bi, bạn có thể in cái bushing nhựa sẽ phục vụ cùng mục đích nhưng không tốt bằng.

Đọc trước khi in:

Đo khoảng cách từ khe miter của máy cưa bàn đến răng lưỡi cưa (mặt trong đến mặt trong). Nếu khoảng cách nhỏ hơn khoảng 5" (125mm), hãy sử dụng tệp Slider.stl thông thường. Nếu khoảng cách lớn hơn 5" (125mm), hãy sử dụng tệp Slider_Longboy.stl.

Đo chiều rộng của khe miter của bạn. Điều này được thiết kế để hoạt động với các khe miter tiêu chuẩn có chiều rộng khoảng ¾" (19mm). Nếu bạn có một trong những khe miter không tiêu chuẩn ½", bạn sẽ gặp khó khăn (hoặc thoải mái remix mô hình).

Lắp ráp:
