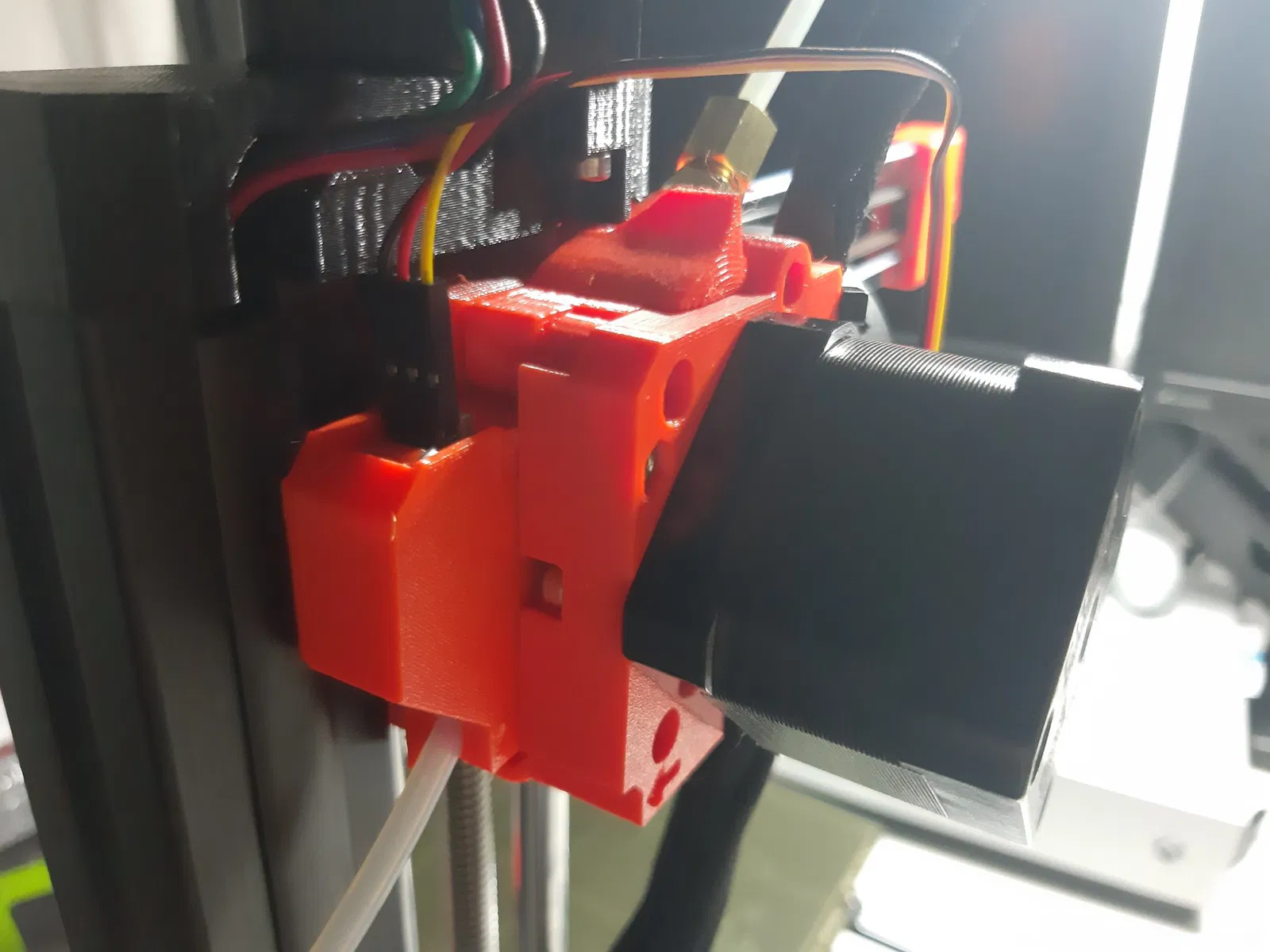

Bộ phận extruder phía sau Prusa Mini với cảm biến filament

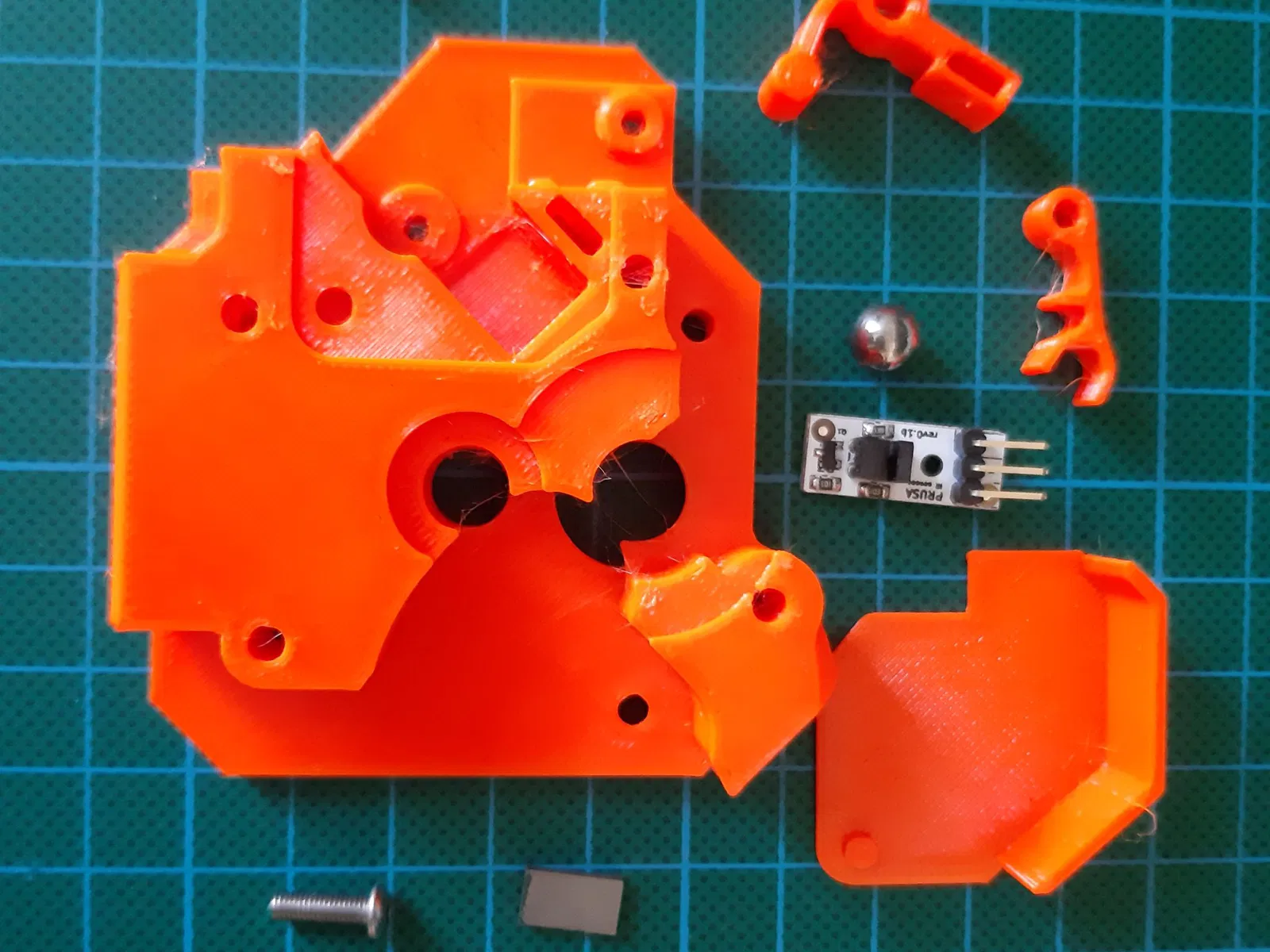

Cập nhật 8/7/2022: Đã thay đổi và tải lại tệp STL của Prusa_Mini_Extruder_Rear_cover. Sẽ cố gắng cập nhật phần còn lại của các tệp (STEP, F3D) khi tôi có thời gian. Phiên bản remix này của phần sau của extruder Prusa mini với cảm biến filament tích hợp. Bạn sẽ cần các bộ phận để điều này hoạt động: - các bộ phận có trong cảm biến filament gốc cho Prusa: 1x cảm biến filament IR 1x cáp cho cảm biến filament 1x bi thép 7 mm 2x nam châm 10x6x2 mm 1x M2x8 mm

• các bộ phận bạn cần tìm ở nơi khác: 2x vít M3x12 với đầu tròn hoặc M3x10 với đầu vít lục giác Hướng dẫn lắp ráp: - loại bỏ vật liệu hỗ trợ khỏi bản in
• chèn viên bi thép
• vặn chặt cần gạt với lỗ cho nam châm bằng vít đầu tròn M3x12
• vặn chặt cảm biến IR bằng vít M2x8
• vặn chặt cần gạt thứ hai bằng vít đầu tròn M3x12
• đặt nam châm vào sao cho chúng đẩy nhau
• kiểm tra xem cơ chế có hoạt động với một đoạn filament không
• đặt nắp lên Tháo rời extruder:
• tháo filament
• vặn chặt extruder theo thứ tự này → giữ nó để nó không rơi xuống
• nới lỏng vít giữ ống PTFE (1)
• tháo vít giữ extruder lại với nhau (2-4)
• tháo đai ốc M3 (5)
• đẩy ổ bi ra (6)
• tháo vít căng (7)
• tháo fitting đồng (8) bằng cờ lê đa năng từ bộ Prusa Mini (hoặc bằng công cụ khác) Lắp ráp extruder:
• thay thế phần extruder phía sau bằng phần mới
• đi ngược lại trong các bước tháo rời MẸO: Tôi khuyên bạn nên sử dụng cờ lê 10 mm cho fitting đồng, vì nó dễ dàng hơn nhiều để căn chỉnh với lỗ và vặn vào. Hãy cẩn thận không làm cong ống PTFE ngắn! Phần cuối cùng là kết nối cáp từ cảm biến filament đến bảng Buddy. Làm theo hướng dẫn chính thức cho việc này. Lưu ý: Tôi không biết liệu cáp chính thức có đủ dài không, vì tôi đã sử dụng cáp tự chế. Lưu ý #2: Người dùng Amperage đã xác nhận trong các bình luận rằng cáp nguyên bản đủ dài. Tôi đã đấu dây cáp không chính thức của mình theo cách này:
• đẩy ống PTFE (cho filament) vào phần extruder phía sau. Nó nên giữ chặt nhờ ma sát. Cảnh báo! Có vấn đề với việc đầu đùn va chạm với ống cho động cơ trục X. Không có đủ không gian giữa phiên bản của tôi về phần đầu đùn phía sau và profile trục Z, nhưng tôi có thể làm nhiều điều về nó. Giải pháp mà tôi đang sử dụng là kéo ống ra khỏi profile và chỉ để lại dây cáp như bạn có thể thấy trong các bức ảnh dưới đây. Tôi hy vọng điều này sẽ giúp bạn làm cho việc này hoạt động. Nếu bạn có bất kỳ câu hỏi nào, đừng ngần ngại hỏi.
